Старая знакомая. Обзор видеокарты ASUS MATRIX R9 280X PLATINUM

Видеокарты MATRIX, относящиеся к линейке Republic of Gamers, зарекомендовали себя как бескомпромиссные решения для хардкорных геймеров и оверклокеров. Эти 3D-ускорители работают на сверхвысоких частотах, но располагают максимумом средств и оптимизаций для того, чтобы еще увеличить и без того высокую производительность продукта. Адаптер MATRIX R9 280X PLATINUM пришел на смену MATRIX HD 7970 PLATINUM. Нам же остается только разобраться, есть ли у видеокарты хоть какие-нибудь изменения, помимо названия, и в чем плюсы и минусы данного устройства.

Как известно, российский рынок дискретных видеокарт является одним из самых бурных, а доля продаваемых устройств класса High-end — одной из самых больших в мире. И с каждым годом спрос на высокопроизводительные игровые решения только растет. При этом видеокарта Radeon R9 280X из всех топов, выпущенных AMD, на данный момент времени считается достаточно доступным решением. Простенькие решения можно приобрести за ~10 000 рублей. Поэтому неудивительно, что у той же в ассортименте «двести восьмидесятых» насчитывается сразу шесть моделей. Часть видеокарт оснащаются хорошо зарекомендовавшей себя системой охлаждения DirectCU II с технологией прямого контакта тепловых трубок с GPU. Часть устройств относится к серии Republic of Gamers. При этом MATRIX R9 280X PLATINUM является самой производительной в серии, да и вообще претендует на звание самой быстрой Radeon R9 280X. Проверим!

ASUS MATRIX R9 280X PLATINUM

Технические характеристики

Как известно, Radeon R9 280X — это слегка разогнанная Radeon HD 7970. Изменения минимальны. И уже достаточно давно через нашу тестовую лабораторию проходила видеокарта HD 7970 MATRIX PLATINUM. Не будем создавать излишний ажиотаж. Изменений — минимум. Однако с учетом того, что по нашему мнению и мнению многих коллег видеокарта однозначно удалась, неудивительно решение ASUS продолжить выпуск этого устройства, но с новым названием.

 ASUS MATRIX R9 280X PLATINUMSapphire RADEON R9 280X TOXICASUS Radeon R9 280X DirectCU IIZOTAC GeForce GTX 770
ЯдроTahiti XT2Tahiti XT2Tahiti XT2GK104
Количество транзисторов, млрд. шт4,34,34,33,5
Техпроцесс, нм28282828
Площадь чипа, мм2352352352294
Количество потоковых процессоров2048204820481536
Количество блоков ROP32323232
Количество блоков TMU128128128128
Частота ядра, МГц95010509751059
Boost частота ядра, МГц1100110010701098
Шина памяти, бит384384384256
Тип памятиGDDR5GDDR5GDDR5GDDR5
Объем памяти, Мбайт3072307230724096
Частота памяти, МГц1600160016001752
Пропускная способность памяти, Гбайт/с307,2307,2307,2224,2
Версия DirectX11.211.211.211
Версия OpenGL/OpenCL4.3/1.24.3/1.24.3/1.24.3/1.1
Ориентировочная стоимость, руб.13 00014 50012 50013 000

Итак, MATRIX R9 280X PLATINUM имеет поддержку следующих технологий:

 — VGA Hotwire. Данная фича позволяет подключать графический акселератор к материнской плате серии ROG с помощью специальных кабелей, предоставляя возможность изменения питающих напряжений на видеокарте без пайки на аппаратном уровне;

 — TweakIt. Технология позволяет мгновенно изменять напряжение графического процессора путем распаянных на графическом адаптере кнопок, опять же не прибегая к пайке;

 — Turbo Fan Activator. Клавиша, при нажатии на которую вентиляторы системы охлаждения начинают вращаться на максимальных оборотах;

 — Safe Mode. Функция, позволяющая при помощи нажатия одной кнопки на видеокарте вернуть заводские настройки частот и напряжений, что весьма полезно для оверклокеров;

— Ускоритель оснащен цифровым регулятором напряжения DIGI+ VRM, который совместно с 20-фазной системой питания позволяет достичь не только высокой надежности и точности регулирования напряжений, но и высоких тактовых частот при разгоне;

 — MATRIX LED Load Indicator. Индикатор, демонстрирующий уровень загрузки акселератора.

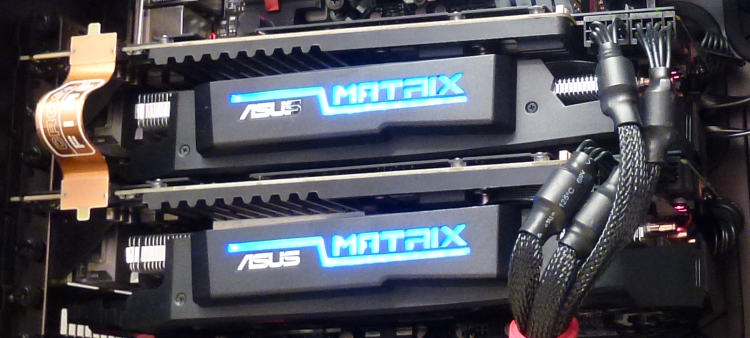

Цветовая индикация MATRIX LED Load Indicator у ASUS MATRIX R9 280X PLATINUM

Комплектация, особенности конструкции

Упаковка видеокарт серии ROG выполнена в устоявшемся минималистском стиле. Даже «говорящих» иконок на лицевой стороне — минимум. Отметим, что коробка оснащена удобной ручкой для переноски, а размер упаковки не уступает размерам боксов современных материнских плат.

Упаковка ASUS MATRIX R9 280X PLATINUM

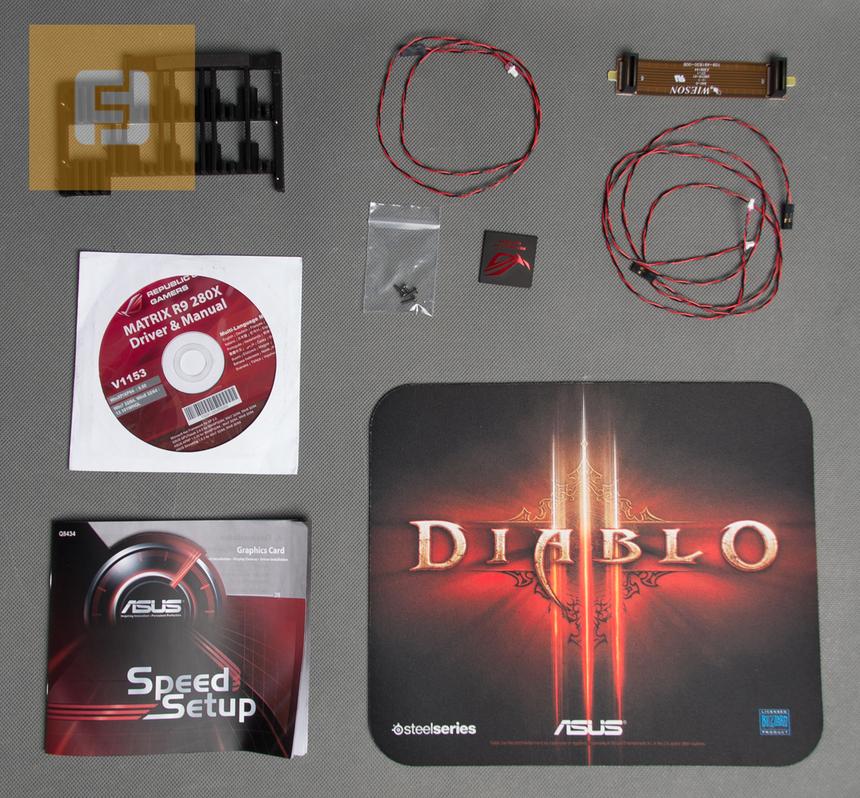

Комплектация «платиновой» видеокарты достаточно богатая. Так, помимо стандартного компакт-диска с драйверами и утилитами, мануала и переходника DVI-to-HDMI, в недрах картона были обнаружены: гибкий мостик CrossFire, дополнительный радиатор для охлаждения силовой цепи питания (если вы захотите установить на видеокарту иную систему охлаждения), набор кабелей VGA HotWire, наклейка ASUS ROG, а также стильный коврик Diablo III. Геймерская видеокарта включает геймерский презент — это хорошо.

Комплектация ASUS MATRIX R9 280X PLATINUM

Внешний вид графического акселератора вполне обычен для серии ROG — массивный радиатор с черным металлическим кожухом и красивыми красными вставками. Правда, более современные адаптеры ASUS имеют покрытие Soft-touch.

ASUS MATRIX R9 280X PLATINUM, общий вид

Оборотная сторона устройства заключена в своеобразную металлическую «броню», защищающую от физического повреждения распаянные на ней элементы, а также увеличивающую жесткость конструкции. Все крепления — винтовые.

ASUS MATRIX R9 280X PLATINUM, оборотная сторона

MATRIX R9 280X PLATINUM занимает три слота расширения. Даже размещение двух видеокарт, объединенных в массив CrossFire, потребует четкой организации компьютерного пространства. Если одну видеокарту можно установить в ATX-плату без особых проблем, то два ускорителя инсталлировать будет проблематично. А три — практически нереально!

ASUS MATRIX R9 280X PLATINUM, вид сбоку

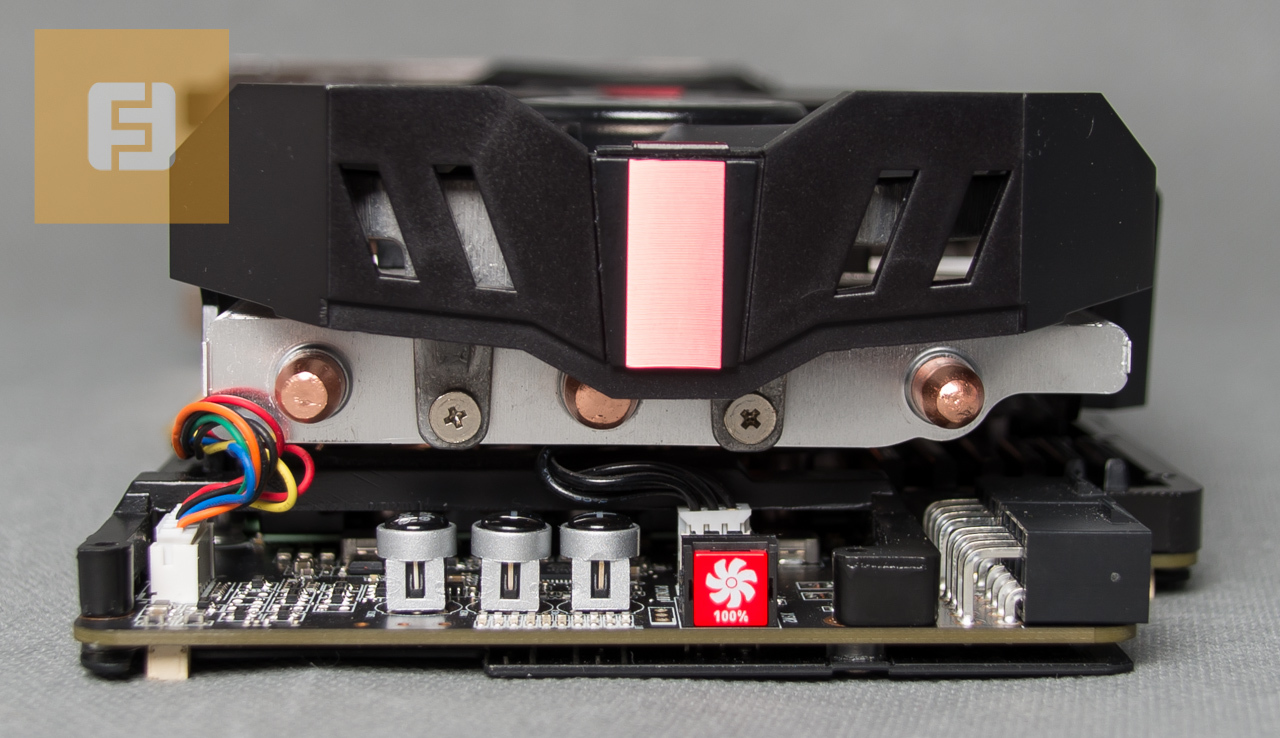

Примечательной особенностью обозреваемой видеокарты является наличие интегрированной панели управления. Красная клавиша с изображенным вентилятором позволяет моментально увеличить обороты вентилятора до максимума. Кнопки «плюс/минус» регулируют напряжение питания GPU (визуально отображается при помощи нескольких LED-индикаторов), а клавиша SafeMode, как мы уже сказали, откатывает устройство к дефолтным настройками.

Arrows-left
Arrows-right
Reload
1 / 2

ASUS MATRIX R9 280X PLATINUM, кнопки управления

Видеокарта питается от двух 8-пиновых разъемов, тогда как референсная схема имеет распиновку 8+6. Наличие дополнительных каналов позволяет давать чипу и памяти, а также силовым элементам больше энергии, что весьма полезно при разгоне.

Любителей моддинга наверняка порадует подсветка надписи MATRIX, о которой мы говорили ранее.

ASUS MATRIX R9 280X PLATINUM, вид сверху

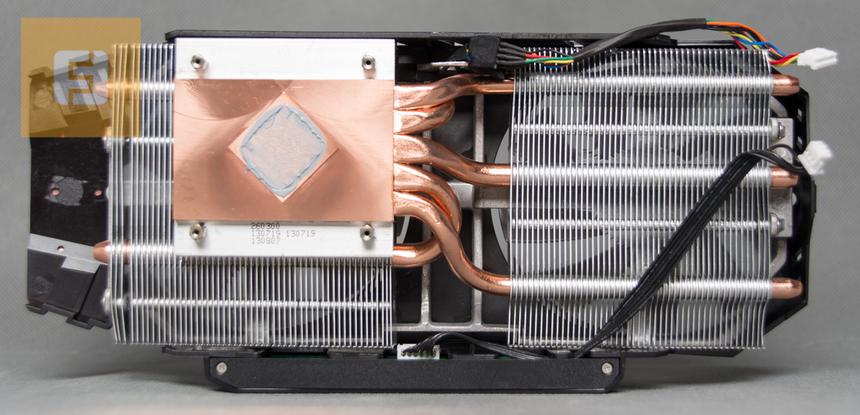

Система охлаждения уже хорошо знакома нам по другим видеокартам ASUS серии ROG. Кулер представляет собой двухсекционный радиатор с пятью тепловыми трубками диаметром 8 мм каждая. В отличие от «классического» DirectCU II здесь не используется технология прямого контакта, а в основании лежит массивная медная пластина, забирающая тепло GPU.

Система охлаждения ASUS MATRIX R9 280X PLATINUM

Если снять кулер, пред нами предстанет сама печатная плата, заключенная в еще одну «броню», которая служит дополнительным охладителем для силовых элементов питания и памяти. MATRIX R9 280X PLATINUM насчитывает 20 фаз, в то время как у референса их всего семь! Перебор? Перефразируя известную поговорку, можно смело заявить, что в оверклокинге все средства хороши. Естественно, для распайки всего этого «хозяйства» инженерам ASUS пришлось полностью переработать дизайн PCB.

ASUS MATRIX R9 280X PLATINUM, печатная плата

На лицевой стороне печатной платы распаяно двенадцать чипов GDDR5-памяти производства SK Hynix, суммарный объем которых составляет 3 Гбайт. Ширина шина памяти — 384 бит.

Чипы памяти ASUS MATRIX R9 280X PLATINUM

Основой MATRIX R9 280X PLATINUM является графический процессор Tahiti XT. Напомним, что этот «камень» может похвастать 2048 потоковыми процессорами, 32 блоками ROP и 128 блоками текстурирования.

Графический процессор ASUS MATRIX R9 280X PLATINUM

А вот и ШИМ-контроллер DIGI+ VRM ASP1211.

ASUS MATRIX R9 280X PLATINUM, чип DIGI+ ASP1211

На оборотной стороне печатной платы можно заметить достаточно плотный монтаж элементов, но при этом отсутствие чипов памяти. Решение прикрыть тыльную часть ускорителя металлической пластиной весьма оправдано.

Оборотная сторона ASUS MATRIX R9 280X PLATINUM без защитной пластины

Интерфейсная панель графического адаптера впечатляет обилием портов: DVI-I, DVI-D и четыре DisplayPort.

Интерфейсная панель ASUS MATRIX R9 280X PLATINUM

Тестирование

Тестовый стенд

Процессор — Intel Core i5-4670K @4,5 ГГц

Материнская плата — GIGABYTE G1.SNIPER 5

Оперативная память — AMD Memory DDR3-2133, 2x 8 Гбайт

Накопитель — OCZ Vertex 3, 360 Гбайт

Блок питания — LEPA G1600, 1600 Вт

Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU

Операционная система — Windows 8.1 х64

Результаты тестирования, разгон

В рамках тестирования был произведен разгон MATRIX R9 280X PLATINUM до стабильных частот. Итого получилось: 1287 МГц по чипу (прирост 17%) и 1762 МГц по памяти (прирост 10%). Потенциал у карты весьма достойный, особенно если учесть тот факт, что графический акселератор изначально имеет заводской разгон в размере 12% для GPU и 10% для «мозгов» относительно референса.

Arrows-left
Arrows-right
Reload
1 / 2

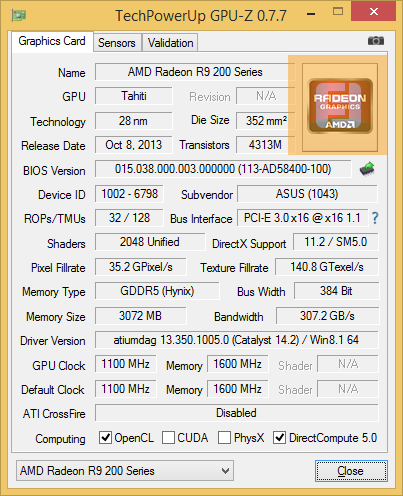

ASUS MATRIX R9 280X PLATINUM, дефолтные настройки

Результаты тестирования ASUS MATRIX R9 280X PLATINUM

Оценивая максимальную температуру чипа, можно заключить, что система охлаждения у MATRIX R9 280X PLATINUM не самая эффективная. К тому же уровень шума у протестированной видеокарты достаточно высокий. Однако стоит учитывать, что графический процессор функционирует на более высокой частоте.

Результаты тестирования ASUS MATRIX R9 280X PLATINUM, 3DMark

Начнем, как всегда, с синтетики, а именно с 3DMark. Анализируя полученные результаты, можно заключить следующее: MATRIX R9 280X PLATINUM работает большую часть времени на заданной частоте, без просадок. Это подтверждается тем, что Radeon R9 280X DirectCU II имеет большую базовую частоту, чем обозреваемый семпл, но при этом оказывается медленнее. Однако, несмотря на хороший разгон, прирост «попугаев» плохо масштабируется. Увеличение баллов составило всего 7%. Данное поведение объясняется тем, что производительность Radeon R9 280X упирается в эффективность видеопамяти.

Результаты тестирования ASUS MATRIX R9 280X PLATINUM, игры в Full HD

Видеокарта в играх в Full HD разрешении демонстрирует комфортный играбельный показатель FPS. Практически везде выше 50 кадров в секунду, и только легендарная Ларочка «капризничает», демонстрируя скромные 37 кадров в секунду. В сравнении MATRIX’a и DirectCU II более навороченная карта демонстрирует более высокий уровень производительности.

Результаты тестирования ASUS MATRIX R9 280X PLATINUM, игры в WQHD

Установка разрешения 2560х1440 точек вкупе с максимальными настройками качества графики заметно снижает показатель FPS, превращая половину игр в неиграбельные, так как средний уровень кадров опустился ниже 30. Однако необходимо учитывать, что WQHD и тем более Ultra HD — это удел сверхтоповых ускорителей, а именно Radeon R9 290/290X и Radeon R9 295X2.

Конкуренты

Sapphire RADEON R9 280X TOXIC 3 GB

Инженеры Sapphire произвели заводской разгон. Так, базовая тактовая частота GPU увеличена до 1050 МГц. Boost-частота составляет 1100 МГц. Разгон памяти более скромный и составляет всего 7%. (6400 МГц).

Sapphire RADEON R9 280X TOXIC 3 GB

RADEON R9 280X TOXIC 3 GB оснащается пятью видеовыходами: DVI-D, DVI-I, HDMI и двумя mini-DisplayPort.

Читайте также: Осторожно, токсичные пары! Обзор трех видеокарт SAPPHIRE: Toxic R9 280X, Toxic R9 270X и Vapor-X R9 270X

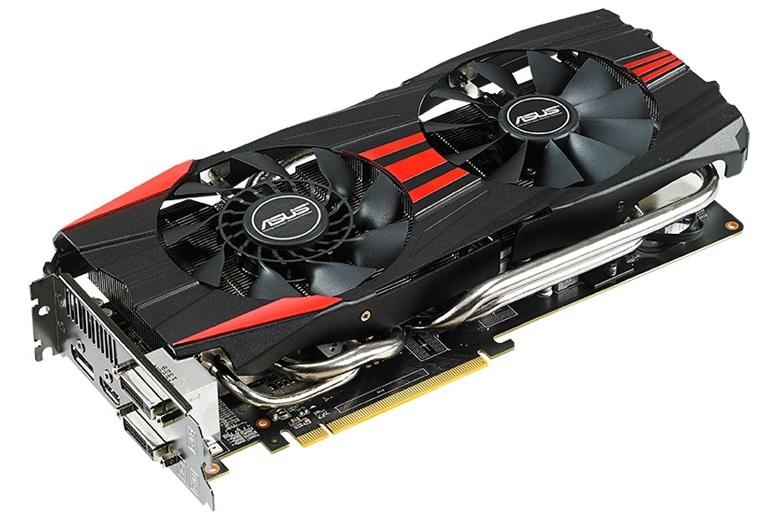

ASUS Radeon R9 280X DirectCU II

Radeon R9 280X DirectCU II производства все той же ASUS представляет версию с разогнанным на 14% процессором. Память аналогично подвергнута оверклоку и функционирует на эффективной частоте 6400 МГц.

ASUS Radeon R9 280X DirectCU II

Видеокарта оснащена хорошо себя зарекомендовавшей системой охлаждения DirectCU II. Печатная плата снабжена 12-фазной системой питания. Набор интерфейсов можно назвать идеальным: DVI-I, DVI-D, HDMI и DP.

Читайте также: Только игры, только хардкор! Обзор видеокарт AMD Radeon R9 270X и AMD Radeon R9 280X

ZOTAC GeForce GTX 770 4 GB

В качестве альтернативы решениям на базе процессоров AMD предлагаем конкурента из стана «зеленных». При этом видеокарта ZOTAC, основанная на чипе GK104, оснащена 4 Гбайт памяти, а не 2 Гбайт, как у референса.

Видеокарта ZOTAC GeForce GTX 770 4 GB

Адаптер имеет незначительный заводской разгон. Набор интерфейсов — стандартный.

Заключение

MATRIX R9 280X PLATINUM очень хорошо показала себя в тестировании, предоставляя пользователю необходимый уровень производительности в современных играх при максимальных настройках качества графики в Full HD разрешении. С WQHD дела обстоят несколько иначе, поэтому тем, кто не терпит компромиссов, стоит подзатянуть поясок и накопить хотя бы на адаптер уровня Radeon R9 290 или GeForce GTX 780.

С технической точки зрения адаптер тоже удался. Да, видеокарта занимает три слота расширения. Это серьезный минус. Есть претензии к издаваемому кулером уровню шума. Однако перед вами, пожалуй, самый быстрый ускоритель на базе процессора Tahiti XT. С хорошим разгонным потенциалом. Дополнительные технологии и функции однозначно облегчают оверклокеру жизнь.

Анализ цен показал, что MATRIX R9 280X PLATINUM стоит дешевле Sapphire RADEON R9 280X TOXIC 3 GB. На наш взгляд, устройство ASUS ни в чем не уступает своему конкуренту, но, наоборот, имеет свои неоспоримые плюсы. К тому же, как показывает наше тестирование, Radeon R9 280X несколько быстрее GeForce GTX 770 при одинаковой стоимости этих устройств. Однако выбор всегда остается за вами.
