Нео выбирает красную. Обзор видеокарты ASUS ROG MATRIX R9 290X PLATINUM

Анонс нестандартных видеокарт, рассчитанных на немногочисленную касту энтузиастов, — это всегда событие. Такими моделями производители задают тон, демонстрируют технологические наработки. Видеокартой под грифом «эксклюзив» можно по праву считать ROG MATRIX R9 290X. Ведь если речь идет о серии Republic of Gamers, значит, перед нами не просто копия с референсной заготовки. Это полностью самостоятельный и интересный продукт.

Модель ROG MATRIX R9 290XPLATINUM была анонсирована еще 19 марта. До этой поры специалистам была представлена не слишком подробная информация о новинке. После релиза делиться представленными данными, впрочем, не имело особого смысла, пока в руки не попадет полноценный, готовый к испытаниям вариант устройства. И вот наконец мы имеем возможность познакомиться с платой поближе. Как видно из названия, ROG MATRIX R9 290X PLATINUM использует графический процессор последнего поколения Hawaii XT с архитектурой Graphics Core Next (GCN). Эталонная модель AMD имела некоторые проблемы с перегревом, да и сама система охлаждения оставляла желать лучшего. Справились ли инженеры ASUS с проблемами прототипа и что нового привнесли — главные вопросы, на которые нам предстоит найти ответ.

ASUS ROG MATRIX R9 290X PLATINUM

Железные острова

Прежде чем перейти к рассмотрению самой платы, давайте немного разберемся с маркетинговыми наименованиями, которые использует AMD для систематизации своих продуктов. За последние годы эти названия менялись слишком часто, а линейки обновлялись с огромной скоростью, так что путаются в этом вопросе и специалисты.

В классическом варианте AMD делит решения на три класса.

  • Начальный класс: Cape Verde (Кабо-Верде, островное государство, состоящее из 10 крупных и 8 мелких островов в Атлантическом океане). Серия Radeon R5 и Radeon HD 7700.
  • Средний класс: Pitcairn (Питкэрн, колония Великобритании, состоящая из 5 островов в Тихом океане). Серия Radeon R7 и Radeon HD 7800.
  • Высокопроизводительный класс: Tahiti (Таити, главный остров архипелага Острова Общества) и Hawaii (Гавайи, штат США и группа островов в Тихом океане.

Экзотично, однако понятнее от этого не стало, но большей частью это заслуга группы специалистов AMD. Главное, что нам следует уяснить из этого семейства веселых островов: серия R9 «Гавайи» предназначена специально для энтузиастов и призвана конкурировать с таким успешными моделями, как NVIDIA GeForce GTX 780 Ti и GeForce GTX Titan. Именно поэтому ASUS выбрала платформы Radeon R9 290X и GeForce GTX 780 Ti для разработки уникальных оверклокерских решений. Отдельно об особенностях ядра Hawaii XT мы лишний раз не будем распространяться: подробнее об этом можно прочитать в нашей предыдущей статье. Перейдем к непосредственному знакомству с ROG MATRIX R9 290X PLATINUM.

Технические характеристики

Отметим, что вендоры успели еще до выхода ROG MATRIX R9 290X PLATINUM выпустить массу высокопроизводительных аналогов как с разгоном, так и без. В целом большинство из них ничем не отличается от прототипа, кроме завышенных частот, поэтому не будем заострять на этом внимание. Ближайший конкурент Radeon R9 290X из стана «зеленых» — NVIDIA GeForce GTX 780 Ti. Все характеристики для сравнения представлены в таблице.

НаименованиеAMD Radeon R9 290XASUS ROG MATRIX R9 290X PLATINUMZOTAC GeForce GTX 780 Ti AMP! EditionNVIDIA GeForce GTX 780 Ti
Графическое ядроHawaii XTHawaii XTGK110 «Kepler»GK110 «Kepler»
Технологический процесс28 нм28 нм28 нм28 нм
Количество транзисторов6,2 млрд6,2 млрд7,1 млрд7,1 млрд
Частота ядра, базовая--1006 МГц876 МГц
Частота ядра, Boost1000 МГц1050 МГц1072 МГц928 МГц
Потоковые процессоры2816281628802880
Тип памятиGDDR5GDDR5GDDR5GDDR5
Объем памяти4096 Мбайт4096 Мбайт3072 Мбайт3072 Мбайт
Частота работы памяти5000 (1250) МГц5400 (1350) МГц7200 (1800) МГц7000 (1750) МГц
Ширина шины памяти512 бит512 бит384 бит384 бит
Полоса пропускания памяти320 Гбайт/c345,6 Гбайт/с345,6 Гбайт/с336 Гбайт/с
Уровень энергопотребления TDP275 Вт275 Вт250 Вт250 Вт
Конвейеры растровых операций (ROP)64644848
Поддержка DirectX11.211.211.111.1
ВидеовыходыDVI-I+DVI-D (Dual-Link), 1x HDMI 1.4a, 1x DisplayPort 1.2DVI-I+DVI-D (Dual-Link), 1x HDMI 1.4a, 1x DisplayPort 1.2DVI-I+DVI-D (Dual-Link), 1x HDMI 1.4a, 1x DisplayPort 1.2DVI-I+DVI-D (Dual-Link), 1x HDMI 1.4a, 1x DisplayPort 1.2
Ориентировочная цена21 000 руб.25 000 руб.29 000 руб.25 000 руб.

Хотим обратить внимание, что при заявленном TDP 275 Вт реальное энергопотребление устройства в режиме высокой нагрузки может достигать порога в 300 Вт. Об этом следует помнить при выборе блока питания.

Внешний вид и комплектация

Видеокарта ROG MATRIX R9 290X PLATINUM поставляется в классической для серии Republic of Gamers упаковке. Это всегда брутальность, это всегда бордовые тона, это всегда массивная коробка из толстого картона.

ASUS ROG MATRIX R9 290X PLATINUM. Слоган-девиз «Республики геймеров»: Я управляю своей игрой (I rule my game)

На обратной стороне коробки представлена схема видеокарты с разобранным устройством и указанием основных преференций, которые получает счастливый обладатель ROG MATRIX R9 290X PLATINUM. Все дополнительные подробности о внедренных технологиях можно изучить на откидной страничке коробки. Нас же интересует непосредственно содержимое.

ASUS ROG MATRIX R9 290X PLATINUM. Открытая коробка с заветной видеокартой и два кабеля питания в комплекте

В наборе с картой идут: руководство пользователя, диск с драйверами, два переходника с разъема 6-pin на 8-pin и наклеечка Republic of Gamers. Честно говоря, легко представить разочарование покупателя, который за 25 000 рублей не получает ни игры, ни коврика — ничего, что напоминало бы об игровой направленности устройства.

В отличие от референсного дизайна плата приобрела вместе с системой охлаждения и новый облик. Серьезных производителей, которые поистине гордятся тем, что представляют на суд пользователей, всегда отличало стремление делать ни на что не похожие решения. Посмотрите, даже без шильдиков на вентиляторах было бы понятно, что автор этого великолепия — ASUS.

ASUS ROG MATRIX R9 290X PLATINUM

Устройство, как и прототип, рассчитано на установку в две секции. Система активного охлаждения DirectCU II выполнена с учетом технологии ASUS CoolTech Fan. Вентиляторы отличаются друг от друга количеством и формой лопастей. Задача вентилятора CoolTech, который расположен ближе к решетке — нагнетать как можно больше воздуха в радиатор.

Наглядная демонстрация работы ASUS CoolTech Fan

Тыльная сторона видеокарты закрыта мощной металлической пластиной, которая является не только декоративным элементом, но и играет роль ребра жесткости. Система охлаждения действительно массивная и пользу такой «подложки» отрицать нельзя. Интересно, что производитель озаботился вентиляционными отверстиями, чтобы не допускать перегрева внутренних элементов. Просто и изящно.

Тыльная сторона видеокарты ASUS ROG MATRIX R9 290X PLATINUM

Тыльная сторона видеокарты ASUS ROG MATRIX R9 290X PLATINUM, но уже без металлической пластины

На задней панели расположен классический набор разъемов для видеокарт категории Hi-End. Производитель реализовал четыре вывода, среди которых пара DVI-D, HDMI с поддержкой стандарта 1.4a и DisplayPort с поддержкой стандарта версии 1.2.

Задняя панель видеокарты ASUS ROG MATRIX R9 290X PLATINUM

Охладитель видеокарты собран из четырех частей. Во-первых, это металлическая пластина — ребро жесткости и охладитель для схем MOSFET. Во-вторых, это алюминиевый радиатор с медным основанием и пятью медными же тепловыми трубками. В третьих, это два разнотипных нагнетателя, обеспечивающих качественный теплообмен. И, наконец, это защитный кожух. Радиатор и трубки выкрашены в черный цвет для пущей брутальности.

Кулер ASUS ROG MATRIX R9 290X PLATINUM

Схема представления составных частей ASUS ROG MATRIX R9 290X PLATINUM

Аппаратные особенности

Перейдем к детальному рассмотрению аппаратных особенностей платы. Обратим свое внимание на торец устройства. Здесь можно найти разъем Molex для питания и соответственно активации функции электрообогрева памяти, а также кнопка включения Safe Mode, которая позволяет пользователю сбросить все настройки BIOS в случае неудачного разгона. Быстро и эффективно!

Торцевая сторона ASUS ROG MATRIX R9 290X PLATINUM

При однократном нажатии клавиши Safe Mode плата автоматически восстанавливает все дефолтные значения частот и напряжений, а световой индикатор на верхней стороне устройства будет гореть зеленым цветом.

Клавиша Safe Mode сбрасывает все настройки BIOS карты

Вообще световой индикатор с логотипом серии Republic of Gamers выполняет не только декоративную функцию. C помощью «лампочек» карта общается, если так можно выразится, с пользователем, сообщая о текущем режиме работы.

Верхняя сторона ASUS ROG MATRIX R9 290X PLATINUM

В режиме покоя или при слабой нагрузке индикатор горит голубым цветом. В случае, если загрузка платы невелика, то активируется оранжевый огонек. В тяжелых режимах ускоритель сообщает о своем состоянии красным цветом. При дефолтных настройках, как говорилось ранее, горит зеленый логотип.

Световой индикатор сообщает о различных режимах работы видеокарты

Но все это баловство и глянец. Давайте посмотрим, что действительно серьезного приготовила ASUS для оверклокеров. В первую очередь, это упомянутая выше эксклюзивная технология ASUS Memory Defroster. Как известно, многие опыты с тяжелым разгоном останавливались из-за промерзания схем памяти. Инженеры решили эту проблему с помощью реализации функции электрообогрева схем. Питается эта система через 12-вольтовый Molex и активируется с помощью двухпозиционного переключателя, который можно найти рядом с клавишей Safe Mode на торце платы.

Технология подогрева памяти ASUS Memory Defroster

Еще один такой переключатель можно найти на верхней стороне платы, под радиатором. Предназначен он для переключения оверклокинг-профилей. По сути, есть два режима: классический и LN2 (режим разгона с использованием азота). Режим с использованием азота снимает все ограничения по энергопотреблению и напряжению, а также отключает защиту от перегрузки. Теперь перед энтузиастом все дороги открыты, и не нужно никаких лишних манипуляций.

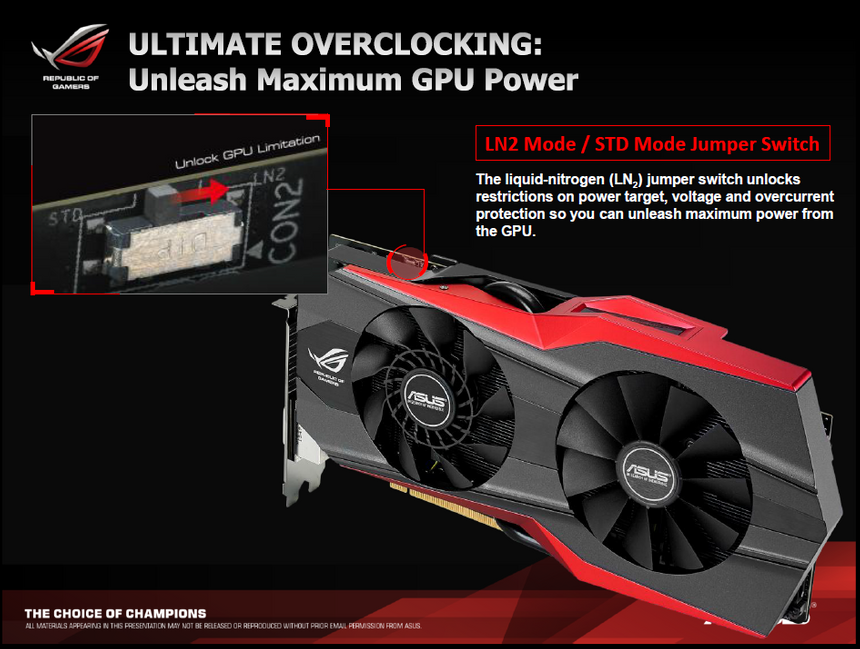

Производитель рекламирует невиданные до сих пор возможности для оверклокинга

Но и это еще не все. Дополнительно оверклокеру предоставляется доступ к технологии VGA Hotwire. На задней стороне платы можно обнаружить контактный интерфейс системы. По сути, такое аппаратное решение дает возможность пользователю регулировать напряжения GPU и GDDR видеокарты непосредственно из системы ввода/вывода BIOS материнской платы. Естественно, серии ASUS Republic of Gamers. К контактным разъемам подключаются кабели, которые соединяются с аналогичными разъемами на системной плате. Удобно, когда все настройки в одном месте.

Реализация функции VGA Hotwire

Схемотехника

Перейдем к изучению схемотехнических особенностей и компоновке элементов платы. Несмотря на свои большие габариты, система охлаждения достаточно легко демонтируется. Под установленной основной системой охлаждения можно найти еще один пассивный радиатор. Блок схем VRM снабжен своим собственным (читай — отдельным) металлическим охладителем.

Лицевая сторона ASUS ROG MATRIX R9 290X PLATINUM без охладителя

Сам кристалл графического процессора расположен практически в центре PCB и имеет классическое, прямоугольное расположение.

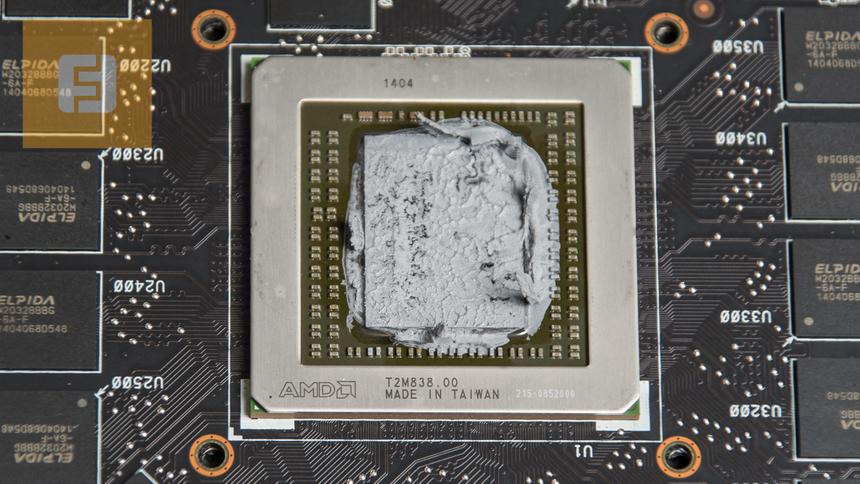

Графический процессор AMD Hawaii XT

Память набрана шестнадцатью схемами GDDR5 производства Elpida. Все они распаяны в непосредственной близости от кристалла GPU, на лицевой стороне устройства. Не лучшее решение для устройства, которое предназначено для хардкорного оверклокинга. Модель серии ASUS ROG, но GeForce GTX 780 Ti оснащена чипами Hynix, которые более эффективны в плане разгона.

Схема памяти Elpida W2032BBBG-6A-F

Еще одна особенность рассматриваемой видеокарты — 14-фазная система питания под управлением контроллера DIGI+ VRM. Также инженеры ASUS применили свои любимые твердотельные японские конденсаторы Nichicon, которые можно встретить и на системных платах линейки Republic of Gamers.

Цифровой контроллер управления напряжением DIGI+ VRM ASP1300

Такие конденсаторы живут в пять раз дольше обычных, а риск их порчи во время тяжелого разгона с азотом гораздо ниже. Высококлассная система питания также не подведет, что опять же гарантирует производитель.

Производитель гарантирует высокую надежность и долговечность конденсаторов Nichicon

Тестирование

Тестовый стенд

  • Процессор — Intel Core i5-4670K @4,5 ГГц
  • Материнская плата — GIGABYTE G1.SNIPER 5
  • Оперативная память — AMD Memory DDR3-2133, 2x 8 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Периферия — Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
  • Операционная система — Windows 8.1 х64

Синтетика и игры

Результаты тестирования ASUS ROG MATRIX R9 290X PLATINUM, 3DMark 11

Результаты тестирования ASUS ROG MATRIX R9 290X PLATINUM, 3DMark Fire Strike

В легких режимах Radeon R9 290X на равных «бодается» с GeForce GTX 780 Ti. В этом нет ничего удивительного. Однако при увеличении нагрузки все встает на свои места: видеокарта «зеленых» оказывается впереди.

Результаты тестирования ASUS ROG MATRIX R9 290X PLATINUM, игры в Full HD

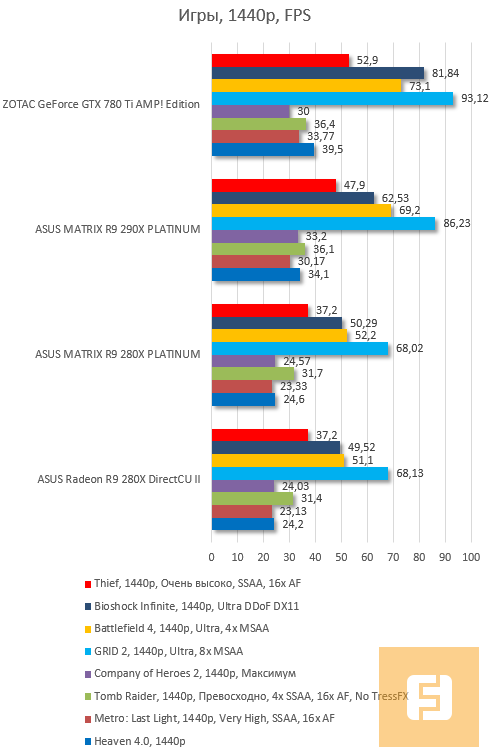

Результаты тестирования ASUS ROG MATRIX R9 290X PLATINUM, игры в WQHD

Hi-end демонстрирует воистину превосходный уровень производительности. Легко заметить, что уровень нагрузки (читай — разрешение дисплея) накладывает свой отпечаток на разницу FPS. В Full HD ускоритель GeForce GTX 780 Ti производства ZOTAC весьма серьезно опережает ROG MATRIX R9 290X PLATINUM. В WQHD разница заметно сокращается. Как показало наше предыдущее тестирование, в Ultra HD разрешении GeForce GTX 780 Ti приходится конкурировать уже с Radeon R9 290.

Эффективность работы СО и разгон

Несмотря на дату релиза, именитым оверклокерам ROG MATRIX R9 290X PLATINUMбыла доступна еще до официального поступления на прилавки магазинов. Так, энтузиасты из Великобритании c никами HiVizMan и 8 Pack еще в начале марта поставили мировой рекорд с помощью четырех плат, объединенных в систему 4-Way CrossFire. Синтетический бенчмарк 3DMark Vantage оценил старания оверклокеров в 97 484 балла. Мы, конечно, не стали разгонять ядро платы до 1,6 ГГц, как вышеупомянутые господа, применив все доступные спецсредства. Но постарались получить максимум при штатной системе охлаждения.

Данные мониторинга MSI Afterburner: не более 85 °С в режиме нагрузки

Посмотрите на температурный режим. Следует отметить, что в режиме нагрузки температура повышается почти в два раза: с 45°С вплоть до 85°С. Не самый плохой результат.

Кулер прекрасно справляется со своей задачей — куда лучше, чем референсный вариант

Нельзя сказать, что новая система охлаждения шумит меньше, по сравнению с референсной моделью. По сути, она даже громче. Уровень шума почти в 50 децибел сравним с шумностью работы посудомоечной машины или оживленной улицы. Вряд ли такой показатель можно считать комфортным. И, если учесть небольшой разгон от производителя, то фактически мы имеем то же, что было и раньше. Ситуацию может спасти, например, система водяного охлаждения.

Arrows-left
Arrows-right
Reload
1 / 2

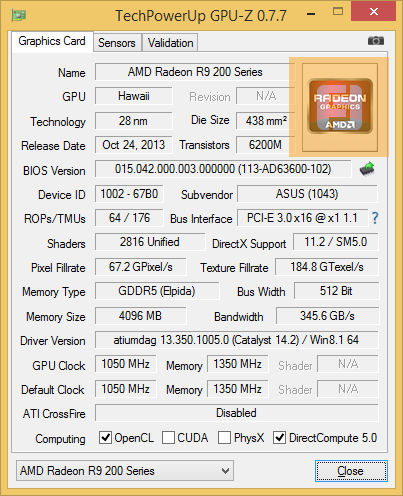

ASUS ROG MATRIX R9 290X PLATINUM, номинальные частоты

Как было сказано выше, производитель немного увеличил рабочие частоты. Устройство на заводе разогнано на 50 МГц по ядру и на 100 МГц дополнительно по памяти. Это немного, но все-таки позволяет плате получить небольшую прибавку к производительности. Нам же удалось без лишних усилий и ущерба работоспособности ROG MATRIX R9 290X PLATINUM добавить к частоте процессора еще 131 МГц. Память разогналась дополнительно на 100 МГц.

Результаты тестирования 3DMark Fire Strike при разгоне и в штатном режиме

Таким образом, в синтетическом бенчмарке 3Mark Fire Strike нам удалось получить прирост в 18% для режима Performance. Этот же показатель для режима Extreme после разгона увеличился на 24%.

Конкуренты

Рассказывая о таком интересном явлении, как ASUS ROG MATRIX R9 290X PLATINUM, нельзя не вспомнить о возможных конкурентах. Как и любой эксклюзивный флагманский продукт, устройство стоит достаточно дорого, так что возможность сэкономить пару тысяч рублей, не потеряв при этом в производительности, есть всегда.

POWERCOLOR RADEON R9 290X PCS+

Если требуется классический вариант устройства, в том виде, в котором предложил его производитель графического ядра, то стоит обратиться к вендорам-сателлитам — компаниям, от имени которых ведется торговля референсными моделями. В случае с AMD можно предложить Power Color и Sapphire. Так можно получить видеокарту хоть и без наворотов, но по приемлемой цене. Но в случае с PowerColor Radeon R9 290X PCS+ есть небольшой нюанс.

PowerColor Radeon R9 290X PCS+

Во-первых, эта карта работает точно на таких же частотах, как и наш виновник торжества. А во-вторых, ускоритель оснащен измененной системой охлаждения, которая дает эффект скорее эстетический: разница между референсным кулером и новым в шумности не более 1 дБ. Тем не менее устройство стоит на 3 000–4 000 рублей дешевле модели ASUS, а это весомый аргумент.

ZOTAC GEFORCE GTX 780 Ti AMP! EDITION

Еще одна плата, которую мы использовали для сравнения с ASUS ROG MATRIX R9 290X PLATINUM, представлена компанией ZOTAC и собрана на базе отличного ядра GK110. Отметим, что устройство стоит дороже предыдущего варианта, как и рассматриваемая модель ASUS. Но в данном случае, если смотреть на результаты тестирования, мы получаем приличный прирост производительности.

ZOTAC GeForce GTX 780 Ti AMP! Edition

В дизайне устройства преобладают черный и оранжевый цвета, а система охлаждения — отдельная гордость инженеров. Кулер под названием Tripple Silencer укомплектован тремя разноразмерными вентиляторами, а алюминиевый радиатор пронизан пятью 6-милиметровыми тепловыми трубками из меди. Правда, несмотря даже на такую монструозную конструкцию, охладитель прилично шумит. Что, впрочем, неудивительно для видеокарты категории Hi-End.

ASUS ROG MATRIX GTX 780 Ti

Одновременно с ROG MATRIX R9 290X PLATINUM была анонсирована плата на базе ядра NVIDIA. По аналогии с «братом», эта модель оснащена такой же 14-фазной системой питания DIGI+ VRM с японскими твердотельными конденсаторами, которые так любят в ASUS. Система охлаждения Direct CU II с пятью медными тепловыми трубками придает системе агрессивный внешний вид. Если уж вам не понравился вариант ZOTAC, то кто может устоять перед такой красавицей? При этом стоимость устройства (при явном выигрыше в производительности) не выше.

ASUS ROG MATRIX GTX 780 Ti

Оверклокеры также могут порадоваться обилию функций для разгона, о которых мы уже писали. Частота ядра в режиме Boost, само собой, увеличена до 1072 МГц. Частота памяти тоже была изменена до 7000 МГц.

Выводы

Компании ASUS в очередной раз удалось продемонстрировать свое умение делать из обыденных продуктов интересные и свежие решения. Перед нами видеокарта с добротной компонентной базой и безумным количеством полезных фишек для оверклокеров и энтузиастов. Но все это было бессмысленно, если бы устройство не обладало хорошим разгонным потенциалом. Отдельно стоит отметить стильный дизайн. Благодаря своему визуальному оформлению ROG MATRIX R9 290X PLATINUM наверняка станет в будущем изюминкой многих моддинг-проектов.

К недостаткам можно причислить бедную комплектацию. Все-таки, если речь идет о решении в рамках серии Republic of Gamers, то производитель мог позаботиться о чем-то «игровом» в наборе с платой.

Нельзя не отметить напоследок: ASUS ROG MATRIX R9 290X PLATINUM — действительно дорогое удовольствие. За все нестандартное и инновационное приходится хорошо платить. И если вы не собираетесь ставить рекорды, лить ручьем жидкий азот без меры, то стоит присмотреть модель поскромнее. У той же ASUS их предостаточно.
