Надежная основа. Обзор материнской платы ASUS Z97-Deluxe

Можно долго спорить о целесообразности появления набора логики Z97 Express и его производных, однако факт остается фактом: компании, выпускающие материнские платы, просто не могут остаться в стороне и проигнорировать новую логику. Мы продолжаем знакомить вас с лучшими новинками, и на сей раз речь пойдет об ASUS Z97-Deluxe — топовой плате, предназначенной для сборки высокопроизводительных систем.

В Сети уже давно идут споры по поводу политики компании Intel в сфере выпуска тех или иных продуктов. Не обошлось без этих разговоров и после выхода «новой» серии чипсетов, а также процессоров Haswell Refresh и Devil's Canyon. Безусловно, раньше увеличение тактовой частоты на 100-200 МГц происходило в рамках нового степпинга без лишнего шума. А теперь процессорный гигант для обновленных CPU «слепил» даже обновленную логику, которая почти ничем не отличается от своих предшественников. Нововведения заключаются лишь в обновлении версии RST, поддержке накопителей PCI Express, апгрейде Intel ME до версии 9,1 и введении технологии безопасной загрузки Intel Device Protection Technology. Есть и небольшой задел на будущее. Так, новая логика будет поддерживать центральные процессоры пятого поколения Core — 14-нанометровые Broadwell, которые должны появиться в продаже в конце этого года. Это уже действительно полезная опция.

Intel Z97 Express

Могли производители материнских плат проигнорировать анонс новой логики? Конечно, нет! Тайваньская компания ASUS одной из первых представила широкой публике множество устройств, как говорится, на любой вкус и цвет. А устройство под названием Z97-Deluxe претендует на звание одной из самых навороченных материнских плат, построенных на базе Z97 Express.

Технические характеристики

 ASUS Z97-DeluxeGIGABYTE GA-Z97XSOC ForceMSI Z97 GAMING 9 AC
Поддерживаемая оперативная памятьДо DDR3-3300До DDR3-3300До DDR3-3300
Слоты расширения3x PCI Express x16 (8-8-4) 4x PCI Express x14x PCI Express x16 (8-4-4-4) 1x PCI Express x1 2x PCI3x PCI Express x16 (8-4-4) 3x PCI Express x1
Количество SATA 3.01068
Количество USB 2.0/3.0 портов8/108/66/12
Дополнительные слоты расширения и разъемы1х М.2 2x SATA Express1x SATA Express1х М.2
АудиоRealtek ALC 1150Realtek ALC 1150Realtek ALC 1150
Сеть10/100/1000 Мбит/с, Intel I218V 10/100/1000 Мбит/с, Intel I211-AT10/100/1000 Мбит/с, Qualcomm Atheros Killer E220110/100/1000 Мбит/с, Qualcomm Atheros Killer E2205
Разъемы задней панели1x Optical S/PDIF1x PS/21x PS/2 combo
1x HDMI1x Optical S/PDIF1x Optical S/PDIF
1x DP1x D-Sub1x HDMI
1x mini-DisplayPort1x DVI-D1x DisplayPort
4x USB 2.01x HDMI2x USB 2.0
6x USB 3.01x DisplayPort8x USB 3.0
2x RJ-454x USB 2.01x RJ-45
6x 3,5-мм jack4x USB 3.06x 3,5-мм jack
2x разъема для антенн Wi-Fi и Bluetooth1x RJ-45
6x 3,5-мм jack
1x HDMI1x Optical S/PDIF
1x DP1x D-Sub
1x mini-DisplayPort1x DVI-D
4x USB 2.01x HDMI
6x USB 3.01x DisplayPort
2x RJ-454x USB 2.0
6x 3,5-мм jack4x USB 3.0
2x разъема для антенн Wi-Fi и Bluetooth1x RJ-45
6x 3,5-мм jack
1x HDMI
1x DP
1x mini-DisplayPort
4x USB 2.0
6x USB 3.0
2x RJ-45
6x 3,5-мм jack
2x разъема для антенн Wi-Fi и Bluetooth
Форм-факторATXATXATX
Стоимость, руб.10 5009 000N/A

Материнская плата Z97-Deluxe может похвастать внушительным перечнем новаторских решений.

  • Набор улучшений 5X Protection предназначен для защиты устройства от коротких замыканий и статического электричества, которое обеспечивается за счет использования высококачественных компонентов, увеличивающих долговечность и надежность материнской платы.
  • Dual Intelligent Processors 5 представляет собой совокупность технологий DIGI+, Fan Xpert3, TPU и EPU, предназначенных для улучшения энергоэффективности, более точного регулирования напряжений и повышения производительности процессора.
  • Технология Crystal Sound 2 — это совокупность различных мер, предназначенных для улучшения качества звука. Так, для снижения посторонних шумов используется металлический экран, закрывающий кодек Realtek ALC1150. А для снижения потерь в звуковом тракте используется предусилитель. Правый и левый каналы находятся на разных слоях. Также стоит отметить использование высококачественных японских конденсаторов.

Внешний вид, комплектация

Дизайн коробки достаточно лаконичен. В центре внимания находится название самой материнки, а также намек на использование нового дизайна при сборке устройства.

Упаковка ASUS Z97-Deluxe

Комплектация обозреваемого девайса весьма достойная, чего мы и ожидали от устройства подобного класса. Итак, вместе с ASUS Z97-Deluxe вы найдёте бумажное руководство пользователя, заглушку для интерфейсной панели, набор Q-connector, шесть кабелей SATA с защелками (три из них — с Г-образными угловыми разъемами), мостик SLI, диск с драйверами и утилитами, и антенну Wi-Fi.

Комплектация ASUS Z97-Deluxe

Достав материнскую плату из коробки, сразу замечаешь плотный монтаж микросхем и элементов — это обусловлено тем, что количество различных интерфейсов и контроллеров в устройствах подобного рода растет с каждым годом, а форм-фактор остается неизменным.

Система охлаждения ASUS Z97-Deluxe также привлекает внимание. Чипсет охлаждается большим круглым радиатором, на котором красуется логотип производителя. СО с легкостью справится со своей задачей, ибо TDP микросхемы не превышает отметки 4 Вт. Еще три дополнительных радиатора охлаждения, два из которых соединены тепловой трубкой, предназначены для охлаждения силовых элементов цепи питания и интегрированного контроллера от ASMedia.

Размышляя над расположением слотов расширения, сразу понимаешь, что при использовании двух габаритных графических карт блокируются как минимум два разъема PCI Express x1, оставляя лишь два таких порта. Однако один из них (самый верхний) не позволяет устанавливать длинные дискретные платы из-за дополнительного радиатора СО. Также в наличии остается эрзац-PCI Express х16 2.0, который на самом деле работает в режиме х4. Кстати, гипотетически используемая вторая видеокарта накроет и батарейку BIOS.

ASUS Z97-Deluxe, вид сверху

На оборотной стороне платы располагается стандартный бекплейт, а также металлические пластины, охлаждающие драйверы цепи питания и имеющие винтовое крепление. Здесь же распаян контроллер TPU.

ASUS Z97-Deluxe, оборотная сторона

Поскольку материнская плата оснащена ШИМ’ами TPU и EPU, на текстолите присутствуют их переключатели; рядом с ними можно увидеть высокоскоростной интерфейс для накопителей М.2. Также в арсенале ASUS Z97-Deluxe есть дисплей POST-кодов, кнопки включения, перезагрузки, сброса BIOS, EZ_XMP, MemOK! и BIOS Flashback.

ASUS Z97 Deluxe, переключатели и кнопки

Инженеры ASUS накрыли звуковой кодек Realtek ALC1150 металлической крышкой. В теории это должно спасти от помех. Рядом с чипом разведено плотное скопление высококачественных конденсаторов.

ASUS Z97-Deluxe, обвязка звука

Переключатель EZ_XMP отвечает за включение/отключение поддержки XMP-профилей. Да, теперь можно, не заходя в BIOS материнской платы, активировать заданные настройки модулей ОЗУ. А при нажатии на кнопку MemOK! производится автоматическая проверка совместимости с установленной оперативной памятью.

ASUS Z97-Deluxe, переключатели и кнопки

А вот и второе новшество, продекларированное наличием чипсета Z97 Express — два порта SATA Express. При желании их можно использовать как четыре SATA 3.0. По соседству располагаются три «обычные» двухпортовые колодки SATA 3.0.

ASUS Z97-Deluxe, разъемы SATA и SATA Express

Несмотря на обилие портов, на интерфейсной панели еще есть место. Например, можно заменить двухпортовую колодку USB 3.0 на четырехпортовую, а также остается свободной область над видеовыходом mini-DisplayPort.

ASUS Z97-Deluxe, интерфейсная панель

Количество портов и разъемов зашкаливает. А ведь у Z97 Express и процессора Haswell число линий PCI Express небезграничное. Так как же это все работает? Безусловно, не обошлось без аппаратных барьеров. Так, третий слот PCI Express x16 «делит» свою шину с двумя портами USB 3.0 на задней панели и одним разъемом SATA Express. А М.2 «висит» на той же шине, что и второй SATA Express. Так что все порты сразу задействовать не получится. Придется чем-то жертвовать.

Как вы уже догадались, ASUS Z97-Deluxe располагает большим числом контроллеров. Вы можете ознакомиться с ними, изучив фотографию устройства в высоком качестве.

ASUS Z97-Deluxe

BIOS

Выпуск новых материнских плат повлек за собой и переработку BIOS, а также обновление дизайна UEFI-оболочки. Начальное меню, на наш взгляд, теперь выглядит более симпатично и предоставляет больше информации. Здесь вы можете проследить за частотой, температурой и напряжением CPU. Указана температура PCH, а также объем и скорость работы оперативной памяти. Есть график скорости вращения вентиляторов и их тахометры. Как всегда, отображено приоритетное устройство загрузки операционной системы.

ASUS Z97-Deluxe, UEFI BIOS, главное меню

Во вкладке My Favorites, как и раньше, можно индивидуально подобрать выводимую информацию. Стоит обратить внимание, что виджет Hardware Monitor, расположенный справа на экране, присутствует на любой вкладке BIOS, что весьма удобно.

ASUS Z97-Deluxe, UEFI BIOS, вкладка My Favorites

На вкладке Main можно получить справку о версии BIOS, процессоре и оперативной памяти, а также выбрать язык локализации.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Main

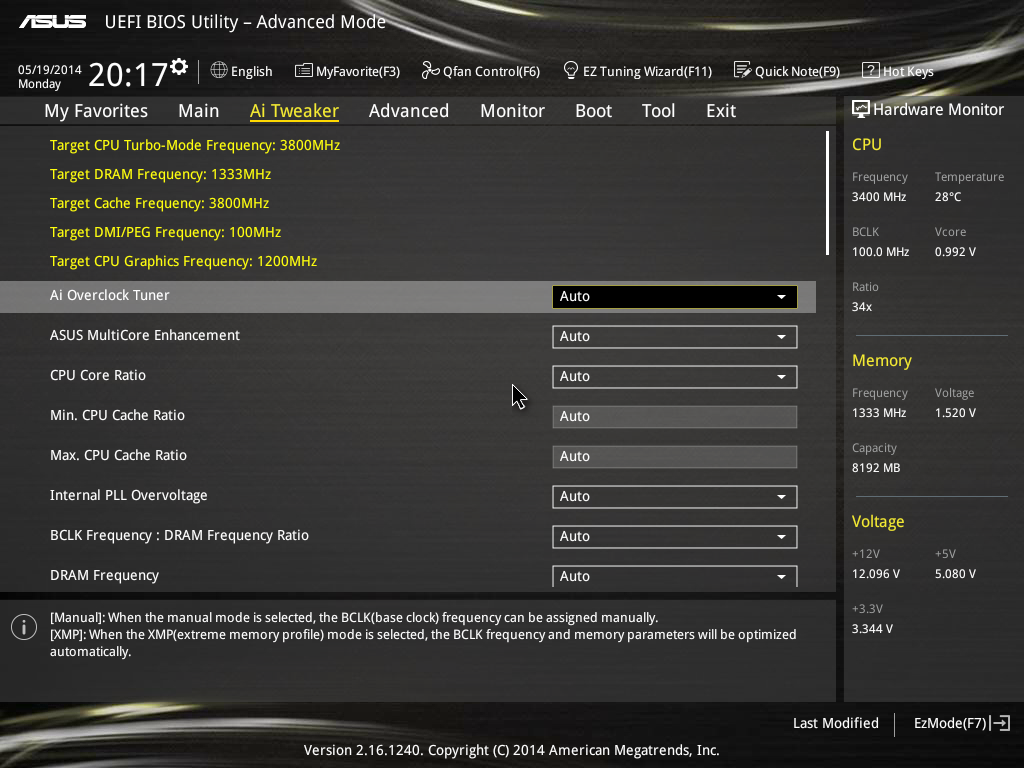

Страничка Ai Tweaker предназначена для разгона процессора и оперативной памяти.

Arrows-left
Arrows-right
Reload
1 / 2

ASUS Z97-Deluxe, UEFI BIOS, вкладка Ai Tweaker

В меню Advanced можно произвести тонкую настройку системы.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Advanced

Всю информацию о температурном режиме компонентов, а также о скоростных показаниях вентиляторов можно получить на вкладке Monitor.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Monitor

Меню Boot предназначено для настройки параметров загрузки ПК.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Boot

Чтобы прошить BIOS или сохранить профиль всех настроек, необходимо зайти на страницу Tool.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Tool

Вкладка Exit позволяет сохранить и/или загрузить настройки BIOS.

ASUS Z97-Deluxe, UEFI BIOS, вкладка Exit

Что касается настройки графиков автоматической работы вентиляторов, то в наличии сразу четыре пресета: Standard, Silent, Turbo, Full Speed. Есть и ручной режим, позволяющий настроить ступени изменения скорости вращения самостоятельно.

ASUS Z97-Deluxe, UEFI BIOS, режим работы вентиляторов

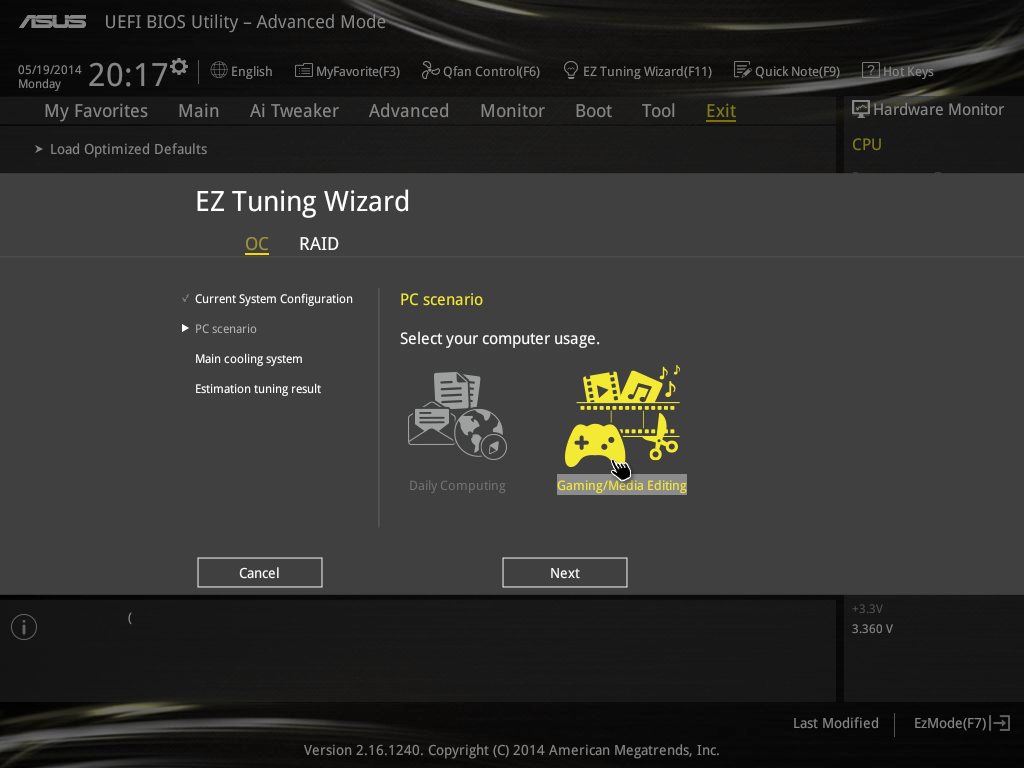

Для неопытных пользователей существует помощник EZ Tuning Wizard, позволяющий произвести настройку системы поэтапно с помощью нескольких вопросов. Кстати, здесь присутствует авторазгон «камня»: в арсенале есть как профиль разгона при помощи воздушного кулера, так и при помощи СВО.

Arrows-left
Arrows-right
Reload
1 / 2

ASUS Z97-Deluxe, UEFI BIOS, EZ Tuning Wizard

В целом BIOS с толикой обновлений и редизайном получился отменным: быстрый, удобный, функциональный и логичный. Порадовало, что компания печется как о неопытных пользователях, так и продвинутых энтузиастах.

Программное обеспечение

AI Suite 3

Комплексный программный комплекс AI Suite 3 включает в себя девять приложений: Ai Charger+, Dual Intelligent Processor 5, EZ Update, Push Notice, System Information, USB 3.0 Boost, USB BIOS Flashback, USB Charger + и Wi-Fi Engine.

ASUS Z97-Deluxe, установка AI Suite 3

AI Suite 3 позволяет индивидуально сконфигурировать параметры процессора, звуковой карты и сетевого контроллера.

ASUS Z97-Deluxe, настройка AI Suite 3

Компонент 5-Way Optimization позволяет выбрать и настроить профили энергосбережения ПК. Также здесь можно получить информацию о текущем состоянии ПК: энергопотреблении процессора, скорости вращения вентиляторов, температур компонентов и их вольтаже.

ASUS Z97-Deluxe, 5-Way Optimization

AI Suite 3 позволяет произвести тонкую настройку каждого профиля энергосбережения.

ASUS Z97-Deluxe, 5-Way Optimization (продолжение)

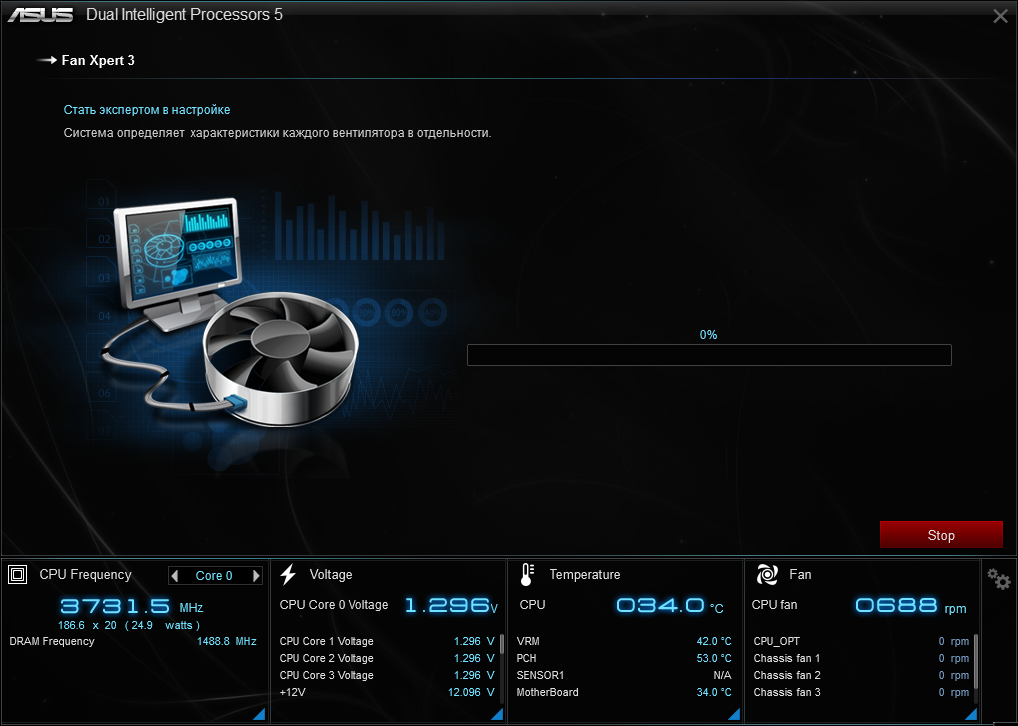

С помощью Dual Intelligent Processor 5 можно настроить работу каждого вентилятора в системе.

Arrows-left
Arrows-right
Reload
1 / 2

ASUS Z97-Deluxe, Dual Intelligent Processor 5

Также AI Suite 3 позволяет произвести программную настройку процессора и ОЗУ.

ASUS Z97-Deluxe, AI Suite 3

Смартфон или планшет можно подзарядить от материнской платы ASUS Z97 Deluxe, а ПО поможет выбрать оптимальный режим зарядки.

ASUS Z97-Deluxe, AI Suite 3 (зарядка гаджетов)

Для ускорения портов USB 3.0 в наличии имеется утилита USB 3.0 Boost, позволяющая повысить скорость передачи порта с помощью новых протоколов передачи данных, таких как UASP.

ASUS Z97 Deluxe, AI Suite 3, USB 3.0 Boost

Turbo LAN

Программное обеспечение Turbo LAN в целом схоже с ныне популярным Killer LAN, использующееся в сетевых контроллерах Qualcomm Killer. Суть утилиты сводится к настройке приоритета игрового трафика относительного остальной информации, которая скачивается/раздается через Интернет-соединение.

Тестирование

Тестовый стенд

  • Процессор — Intel Core i5-4670K
  • Материнская плата — ASUS Z97-DELUXE
  • Видеокарта — NVIDIA GeForce GTX 750 Ti
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G1600, 1600 Вт
  • Периферия — Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
  • Операционная система — Windows 8.1 х64

Результаты тестирования

Безусловно, первым делом мы проверили профили автоматического разгона. В результате система увеличила частоту BLCK до 102 МГц, а множитель — до х44. Это позволило запустить тестовый Core i5-4670K на частоте 4,49 ГГц. Результат, конечно, не рекордный, но вполне достойный для автоматического разгона.

ASUS Z97-Deluxe, автоматический разгон, воздух

Профиль автоматического разгона для СВО увеличил частоту процессора до стабильных 4,59 ГГц. Уже лучше, но, согласитесь, разница между «воздухом» и «водой» должна быть больше.

ASUS Z97-Deluxe, автоматический разгон, СВО

Что касается ручного разгона, то нам удалось достичь стабильных 4,7 ГГц на воздухе, путем повышения множителя до параметра х47 с дефолтным значением BLCK.

ASUS Z97-Deluxe, ручной разгон до 4,7 ГГц

Разгон по «шине» получился весьма достойным, причем для всех показателей CPU Strap Нам удалось запустить систему с частотой BCLK, равной 187 МГц. Это отличный результат!

ASUS Z97-Deluxe, разгон по шине, CPU Strap 1,25

ASUS Z97-Deluxe, разгон по шине, CPU Strap 1,67

В целом материнская плата ASUS Z97-Deluxe обладает достойным оверклокерским потенциалом, а для начинающих будет весьма полезно наличие пресетов автоматического разгона «в два клика».

Конкуренты

GIGABYTE GA-Z97XSOC Force

Главная особенность материнской платы GIGABYTE GA-Z97XSOC Force — четыре слота PCI Express x16, что позволяет установить до четырех графических ускорителей. Правда, это касается лишь технологии AMD CrossFire. Как и положено продукции GIGABYTE, текстолит материнской платы обогащен увеличенным вдвое количество меди в проводящих слоях. Для оверклокеров есть панели с клавишами, распаянными прямо на PCB, которые позволят разгонять процессор без помощи клавиатуры и мыши. Также в наличии есть колодка, с помощью которой можно измерить напряжение различных компонентов системы.

GIGABYTE GA-Z97XSOC Force

MSI Z97 GAMING 9 AC

Материнская плата MSI Z97 GAMING 9 AC имеет в своем арсенале беспроводной контроллер Intel с поддержкой беспроводных стандартов связи Wi-Fi 802.11ac и Bluetooth 4.0. Геймеров порадует качественный звук, который обеспечивается за счет использования двух предусилителей, высококачественных конденсаторов и позолоченных контактов. В наличии игровые порты USB, снижающие задержки отклика периферии.

Заявлена поддержка технологий AMD 3-Way CrossFireX и NVIDIA SLI.

MSI Z97 GAMING 9 AC

Заключение

Материнская плата ASUS Z97-Deluxe оставила положительное впечатление о себе. BIOS устройства порадовал не только новым дизайном, но и своей простотой, удобством, быстротой и функциональностью. Приятна забота о начинающих оверклокерах, выраженная в виде пресетов автоматического разгона процессора и оперативной памяти.

Наличие портов SATA Express и M.2 — это задел на будущее. К сожалению, сейчас в свободной продаже нет накопителей, которые могли бы действительно похвастать скоростями в районе 10 Гбит/с.

Пользователей однозначно порадует и софт, позволяющий настроить в системе практически все.

Конечно, есть недочеты. Например, огрехи в разводке, которые могут сказаться, если вы будете собирать систему с двумя видеокартами. Однако, по большому счету, решить такую проблему можно только с переходом на форм-фактор E-ATX.

У нас язык не поворачивается назвать логику Z97 Express новой, однако признаем, что выход названного семейства чипсетов оживил рынок материнских плат. Появление таких устройств, как ASUS Z97-Deluxe, это доказывает.
