На любой вкус. Обзор трех материнских плат ASUS: Z97-PRO (Wi-Fi ac), Z97-A и Z97I-PLUS

Тайваньская компания ASUS, впрочем, как и всегда, выпустила множество материнских плат для обновленной линейки центральных процессоров Intel Haswell. Пользователь, озадаченный муками выбора, может подобрать себе необходимый вариант, исходя из бюджета и предпочтений. Мы уже успели познакомиться с устройствами на основе Z97 Express, относящимися к премиум-сегменту. Настало время рассмотреть модели попроще. Однако «проще» — не значит «хуже».
На любой вкус. Обзор трех материнских плат ASUS: Z97-PRO (Wi-Fi ac), Z97-A и Z97I-PLUS

Напомню, что логика Z97 Express, матплаты на ее основе, а также процессоры Intel Haswell Refresh были анонсированы в мае этого года. К моменту написания статьи в портфолио материнских плат ASUS насчитывается сразу три линейки. Тестовая лаборатория Ferra.ru уже успела познакомить вас, дорогие читатели, с каждым представителем класса: SABERTOOTH Z97 MARK 1 (линейка TUF), MAXIMUS VII RANGER (линейка ROG) и Z97-DELUXE (линейка Z97). Последняя («классическая») насчитывает самое большое число устройств на Z97-чипсете. Сегодня я познакомлю вас еще с тремя представителями этой линейки.

Материнские платы ASUS, поддерживающие Intel Haswell Refresh и Intel Broadwell

Материнские платы ASUS, поддерживающие Intel Haswell Refresh и Intel Broadwell

Технические характеристики и особенности матплат

Линейка материнских плат ASUS Z97 (я привык называть ее стандартной или классической) насчитывает целых восемь моделей. Вожак стаи — устройство Z97-DELUXE. А вот девайс под названием Z97-PRO (Wi-Fi ac) может по праву считаться вторым в табели о рангах. Плата Z97-A — мейнстрим-решение, которое наверняка будет пользоваться большим успехом. А вот Z97I-PLUS — плата для энтузиастов. Во многом это обусловлено специфичным форм-фактором Mini-ITX. Ниже приведены технические характеристики устройств.

 ASUS Z97-DELUXEASUS Z97-PRO (Wi-Fi ac)ASUS Z97-AASUS Z97I-PLUS
ЧипсетZ97 Express
СокетLGA1150
Оперативная память4x DDR3-1333-3300, до 32 Гбайт4x DDR3-1333-3200, до 32 Гбайт4x DDR3-1333-3300, до 32 Гбайт2x DDR3-1333-3200, до 16 Гбайт
Слоты расширения3x PCI Express x16 4x PCI Express x13x PCI Express x16 4x PCI Express x13x PCI Express x16 2x PCI Express x1 2x PCI1x PCI Express x16
Накопители6x SATA 3.0 2x SATA Express (4x SATA 3.0) 1x M.26x SATA 3.0 1x SATA Express (2x SATA 3.0) 1x M.24x SATA 3.0 1x SATA Express (2x SATA 3.0) 1x M.24x SATA 3.0 1x M.2
Сеть10/100/1000 Мбит/с, Intel I218V 10/100/1000 Мбит/с, Intel I211-AT Wi-Fi, 802.11ac Bluetooth V4.010/100/1000 Мбит/с, Intel I218V Wi-Fi, 802.11ac Bluetooth V4.010/100/1000 Мбит/с, Intel I218V10/100/1000 Мбит/с, Intel I218V Wi-Fi, 802.11ac Bluetooth V4.0
ЗвукRealtek ALC 1150 (Crystal Sound 2)Realtek ALC 1150 (Crystal Sound 2)Realtek ALC892 (Crystal Sound 2)Realtek ALC892 (Crystal Sound 2)
Разъемы на задней панели4x USB 2.0 6x USB 3.0 1x HDMI 1x DisplayPort 1x mini-DisplayPort 1x Optical S/PDIF 2x RJ-45 6x 3,5-мм jack1x PS/2 2x USB 2.0 4x USB 3.0 1x D-Sub 1x DVI 1x HDMI 1x DisplayPort 1x S/PDIF 1x RJ-45 6x 3,5-мм jack1x PS/2 2x USB 2.0 4x USB 3.0 1x D-Sub 1x DVI 1x HDMI 1x DisplayPort 1x S/PDIF 1x RJ-45 5x 3,5-мм jack1x PS/2 4x USB 2.0 4x USB 3.0 1x D-Sub 1x DVI 1x HDMI 1x DisplayPort 1x S/PDIF 1x RJ-45 3x 3,5-мм jack
Форм-факторATXATXATXMini-ITX
Цена10 000 руб.8000 руб.6000 руб.6000 руб.
Price.ru

Использование дополнительных контроллеров значительно увеличило функциональность матплат, если за отправную точку брать нативные возможности чипсета Z97 Express. Отмечу, что Z97-PRO (Wi-Fi ac) и Z97I-PLUS оснащены модулем беспроводной связи 802.11ac. Как вы уже, наверное, догадались, существует версия «прошки» без Wi-Fi.

Блок-схема набора логики Z97 Express

Блок-схема набора логики Z97 Express

Кстати, в свое время мы тестировали модель ASUS Z87-A. Платы очень схожи в плане разводки.

ASUS Z97-A

Материнская плата поставляется в картонной коробке стандартного размера. Помимо самого устройства, внутри я обнаружил лишь заглушку для корпуса, SATA-кабели, гибкий мостик для объединения видеокарт NVIDIA, а также набор макулатуры и компакт-диск с драйверами. В общем, набор спартанский.

Упаковка ASUS Z97-A

Упаковка ASUS Z97-A

Комплект поставки ASUS Z97-A

Комплект поставки ASUS Z97-A

Материнская плата выполнена на базе стандартного форм-фактора ATX. Такое решение позволило разместить все семь слотов расширения. Основные — три PEG. Два из них работают по схеме х8+х8. Третий функционирует в режиме х2. Поддерживаются технологии AMD CrossFire и NVIDIA SLI. Нашлось места даже для двух доисторических PCI. В итоге ASUS Z97-A использует все семь максимально возможных слотов расширения.

Между сокетом и первым PCI Express x16 расположен порт M.2. Текстолит оснащен двумя отверстиями для крепежа. Следовательно, поддерживаются твердотельные накопители различной длинны. По умолчанию он дезактивирован. Разъем задействует две линии PCI Express, поэтому при активации могут быть отключены порты PCI Express x1.

Плата оснащена портом SATA Express. Всего же можно подключить до шести SATA-устройств. Интересно, что разъемы на плате распаяны точно также, как и на ASUS Z87-A, но с учетом реализации SATA Express.

В целом с разводкой компонентов у ASUS Z97-A все в порядке. Явных минусов я не обнаружил. Плюс на плате разведен ряд полезных клавиш:

  • Переключатели TPU и EPU. Первый активирует функцию авторазгона центрального процессора. Второй задействует функции энергосбережения платы.
  • В нижней части платы находится еле заметная кнопка включения/выключения системы.
  • В правом верхнем углу, рядом с портами DIMM, распаян переключатель EZ XMP и кнопка MemOK!. Первый активирует XMP-профиль кита памяти, если таковой имеется. Вторая помогает загрузиться системе, если у нее возникли проблемы с совместимостью ОЗУ.
ASUS Z97-A

ASUS Z97-A

Подсистема питания процессора ASUS Z97-A состоит из восьми фаз. Преобразователи питания охлаждаются двумя радиаторами-болванками. Они невысокие, поэтому в 99% случаев не будут конфликтовать с процессорными кулерами.

Чипсет охлаждается большим, но плоским круглым радиатором.

ASUS Z97-A, вид сбоку

ASUS Z97-A, вид сбоку

Подсистема питания ASUS Z97-A

Подсистема питания ASUS Z97-A

На оборотной стороне ASUS Z97-A никаких элементов не распаяно.

Оборотная сторона ASUS Z97-A

Оборотная сторона ASUS Z97-A

Задняя панель устройства может похвастать наличием сразу четырех портов USB 3.0. PS/2 расположен в необычном месте. Портов USB 2.0 всего две штуки. При этом I/O-панель располагает возможностью распаять еще больше коннекторов. Также материнка оснащена большим количеством видеовыходов: от древнего D-Sub до DisplayPort.

I/O-панель ASUS Z97-A

I/O-панель ASUS Z97-A

Перечислю основные контроллеры, которые используются при сборке ASUS Z97-A:

  • Intel I218-V — гигабитный сетевой контроллер.
  • NUVOTON NCT6791D — контроллер multi-IO.
  • ASMedia ASM1480 — разделители линий PCI Express.
  • DIGI+ ASP1252 — ШИМ-контроллер.
  • ASMedia ASM1442K — коммутатор видеовыходов платы.

ASUS Z97-PRO (Wi-Fi ac)

ASUS Z97-PRO (Wi-Fi ac) выглядит заметно солиднее ASUS Z97-A. Хотя упаковку у плат днем с огнем не отличишь. Так как «мама» оснащена контроллером беспроводной связи, то в комплекте с устройством идет съемная антенна. В остальном набор такой же скромный.

Упаковка ASUS Z97-PRO (Wi-Fi ac)

Упаковка ASUS Z97-PRO (Wi-Fi ac)

Комплект поставки ASUS Z97-PRO (Wi-Fi ac)

Комплект поставки ASUS Z97-PRO (Wi-Fi ac)

Первое, на что лично я обратил внимание (в сравнении с Z97-A), это на отсутствие портов PCI. Их место заняли PCI Express x1. Задействованы все семь слотов. Три PEG работают по схеме х8+х8+х4. Поддерживаются 3-way CrossFire/SLI. Однако пропускная способность последнего крайнего PCI Express x16 зависит от активности работы четвертого PCI Express x1 и двенадцатого USB 3.0 (либо х4, либо х1).

В целом разводка слотов расширения выполнена грамотно.

Клавиш и тумблеров у ASUS Z97-PRO (Wi-Fi ac) поболее. Так, к имеющимся «батонам» прибавилась кнопка USB BIOS Flashback. Как вы уже догадались, с ее помощью можно обновить прошивку материнской платы. Плюс ASUS Z97-PRO (Wi-Fi ac) обзавелась индикатором POST.



ASUS Z97-PRO (Wi-Fi ac)

ASUS Z97-PRO (Wi-Fi ac)

Подсистема питания ASUS Z97-PRO (Wi-Fi ac) оснащена 12 фазами. Преобразователь питания памяти — двухфазный. Для охлаждения этих элементов используется два больших радиатора. Однако они достаточно сильно удалены от сокета, поэтому проблем с установкой габаритного процессорного кулера возникнуть не должно. Чипсет охлаждается за счет круглой пластиночки, стилизованной под новый дизайн матплат ASUS.

ASUS Z97-PRO (Wi-Fi ac), вид сбоку

ASUS Z97-PRO (Wi-Fi ac), вид сбоку

Подсистема питания ASUS Z97-PRO (Wi-Fi ac)

Подсистема питания ASUS Z97-PRO (Wi-Fi ac)

SATA-портов (в сравнении с Z97-A) прибавилось. На плате по прежнему распаян один SATA Express, но теперь есть сразу четыре SATA 3.0. Слот M.2 в наличии.

SATA-порты ASUS Z97-PRO (Wi-Fi ac)

SATA-порты ASUS Z97-PRO (Wi-Fi ac)

На оборотной стороне распаяно двенадцать драйверов International Rectifier IR3535. К сожалению, они ничем не защищены.

Оборотная сторона ASUS Z97-PRO (Wi-Fi ac)

Оборотная сторона ASUS Z97-PRO (Wi-Fi ac)

Так как ASUS Z97-PRO (Wi-Fi ac) оснащен модулем беспроводной связи, то на I/O-панели появились разъемы для подключения антенн.

I/O-панель ASUS Z97-PRO (Wi-Fi ac)

I/O-панель ASUS Z97-PRO (Wi-Fi ac)

Контроллеры, которые используются при сборке ASUS Z97-PRO (Wi-Fi ac):

  • ASMedia ASM1480 и ASM1440 — разделители линий PCI Express.
  • ASMedia ASM1084e — дополнительные четыре линии PCI Express.
  • ASMedia ASM1061 — дополнительные два порта SATA 3.0.
  • ASMedia ASM1042AE — два дополнительных порта USB 3.0.
  • Intel I218-V — гигабитный сетевой контроллер.
  • NUVOTON NCT6791D — контроллер multi-IO.
  • DIGI+ ASP1252 — ШИМ-контроллер.
  • ASMedia ASM1442K — коммутатор видеовыходов.

ASUS Z97I-PLUS

Материнская плата поставляется в небольшой коробочке почти квадратной формы. Надписи на картоне свидетельствуют о том, что фирменные модели ASUS провели уже 7000+ часов тестирования. Цифра 1000+ означает, что плата Z97I-PLUS совместима с огромным числом других комплектующих.

Внутри, помимо самого устройства, находятся заглушка для корпуса, гибкий мостик, SATA-провода, документация, диск с драйверами и утилитами, а также антенна модуля беспроводной связи и набор Q-connectors. Как и ASUS Z97-PRO (Wi-Fi ac), плата поддерживает Wi-Fi стандарта 802.11ac и Bluetooth 4. Это достигается за счет установки соответствующего контроллера в слот mini-PCI Express.

Упаковка ASUS Z97I-PLUS

Упаковка ASUS Z97I-PLUS

Основная фишка ASUS Z97I-PLUS — это, конечно же, ее форм-фактор! Такая плата вкупе, например, с ASUS GeForce GTX 760 DirectCU Mini позволит собрать весьма миниатюрную, но весьма производительную систему.

При этом я бы не сказал, что с разводкой у ASUS Z97I-PLUS есть какие-либо проблемы. Да, слот расширения всего один — PCI Express x16. Однако наличие встроенного Wi-Fi, а также качественного сетевого контроллера и добротного звукового кодека позволяет обойтись без дополнительных дискретных устройств.

Сокет расположен ближе к верхнему краю. А это значит, что сюда влезет достаточно габаритный процессорный кулер.

Чипсет охлаждается крохотным радиатором.

Из-за скромных габаритов плата имеет всего три коннектора для подключения вентиляторов. Зато 4-пиновых!

Разводка компонентов в столь ограниченных условиях (170х170 мм) — идеальная.

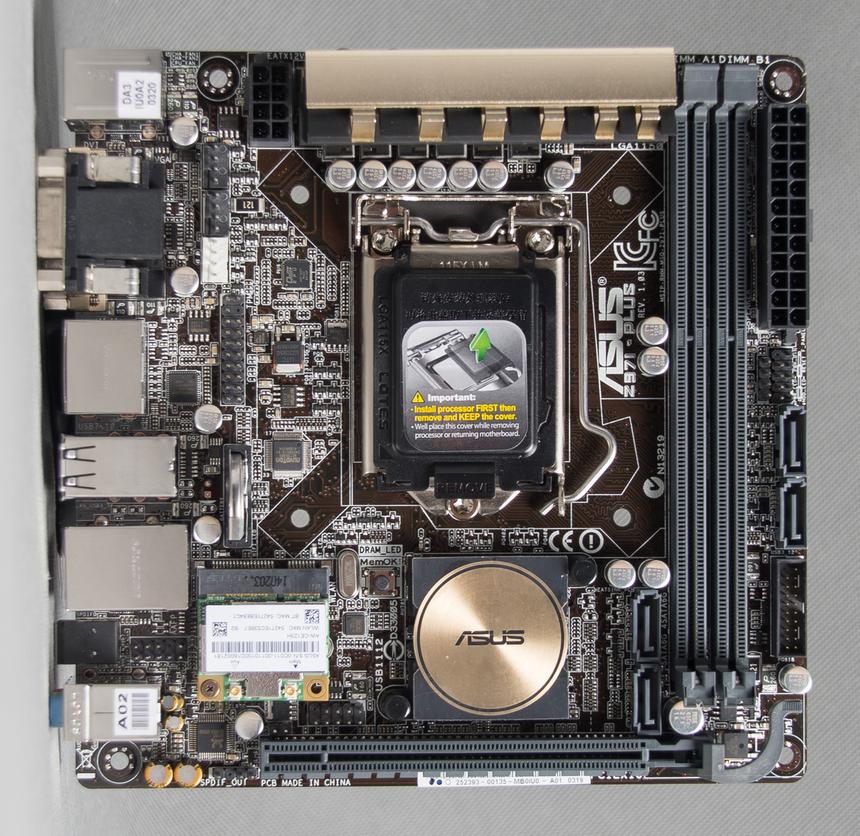

ASUS Z97I-PLUS

ASUS Z97I-PLUS

Подсистема питания процессора насчитывает шесть фаз. Она охлаждается небольшим радиатором. ASUS Z97I-PLUS оснащена полноценным 8-пиновым разъемом питания для CPU.

ASUS Z97I-PLUS, вид сбоку

ASUS Z97I-PLUS, вид сбоку

На плате распаяно всего четыре порта SATA 3.0. Очевидно, что в подобных условиях не может идти речи ни о каких SATA Express.

SATA-порты ASUS Z97I-PLUS

SATA-порты ASUS Z97I-PLUS

Зато на оборотной стороне распаян порт M.2. Интересное и находчивое решение!

Оборотная сторона ASUS Z97I-PLUS

Оборотная сторона ASUS Z97I-PLUS

I/O-панель платы может похвастать большим числом USB-портов.

I/O-панель ASUS Z97I-PLUS

I/O-панель ASUS Z97I-PLUS

Реализация контроллеров у ASUS Z97I-PLUS следующая:

  • DIGI+ ASP1257 — ШИМ-контроллер.
  • ASMedia ASM1442K — коммутатор видеовыходов.
  • NUVOTON NCT5538D — контроллер multi-IO.
  • Intel I218-V — гигабитный сетевой контроллер.

Встроенный звук

Все три платы оснащены аудиоподсистемой Crystal Sound 2. Основой служат проверенные временем чипы Realtek ALC 1150 и Realtek ALC892. Согласно последним веяниям моды, на платах они прикрыты металлическим экраном, играющим, скорее, роль декорации. Из дополнительных элементов отмечу наличие усилителя для наушников Texas Instruments R4580I.

ASUS Crystal Sound 2

ASUS Crystal Sound 2

Возможности кристалла известны уже достаточно давно. Вот и RightMark Audio Analyzer 6.3.0. не сумел продемонстрировать каких-либо неожиданных результатов. Встроенный звук матплат ASUS Z97 оценивается как «очень хороший».

Realtek ALC892 (Crystal Sound 2)
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0.01, -0.05Отлично
Уровень шума, дБ (А)-83.7Хорошо
Динамический диапазон, дБ (А)84Хорошо
Гармонические искажения, %0.0026Отлично
Гармонические искажения + шум, дБ (A)-75.6Средне
Интермодуляционные искажения + шум, %0,018Очень хорошо
Взаимопроникновение каналов, дБ-88,1Отлично
Интермодуляции на 10 кГц, %0,0014Очень хорошо
Общая оценкаОчень хорошо

BIOS

Мы уже подробно рассматривали BIOS материнских плат ASUS. Как всегда, прошивка отвечает трем параметрам: функциональность, эргономичность и стабильность. С таким BIOS очень легко производить мониторинг системы, а также разгонять железо.

BIOS материнских плат ASUS

BIOS материнских плат ASUS

BIOS позволяет менять напряжения со следующим шагом:

  • CPU Core Voltage — 0,001 В.
  • CPU Graphics Voltage — 0,001 В.
  • DRAM Voltage — 0,01 В.
  • CPU Cache Voltage — 0,001 В.
  • PCH Core Voltage — 0,0125 В.
  • VTTDDR Voltage — 0,0125 В.

Программное обеспечение

В комплекте с материнскими платами ASUS Z97 идет пакет программного обеспечения AI Suite 3. С подробным описанием этого набора утилит вы можете ознакомиться здесь.

Программное обеспечение материнских плат ASUS

Программное обеспечение материнских плат ASUS

Тестирование

Тестовый стенд:

Измерения температуры материнских плат производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

На всех платах используется полноценный BIOS. Никаких урезаний нет. Поэтому все материнки спокойно разогнали тестовый процессор до стабильного показателя 4700 МГц. Дальше мы разогнали каждую плату по шине отдельно.

Разгон процессора Intel Core i7-4790K до 4700 МГц

Разгон процессора Intel Core i7-4790K до 4700 МГц

Результаты оверклока по шине у всех представителей оказались вполне хорошими. Конечно, фантастических цифр я не получил, однако подобные частоты свидетельствуют о том, что платы будут хорошо разгоняться в домашних условиях. Да и под «минусами» тоже.

 ASUS Z97-AASUS Z97-PRO (Wi-Fi ac)ASUS Z97I-PLUS
CPU Strap 1,0, BCLK 100 МГц107,3 МГц106,7 МГц108,5 МГц
CPU Strap 1,25, BCLK 125 МГц144,1 МГц146,6 МГц150 МГц
CPU Strap 1,67, BCLK 167 МГц171 МГц181,1 МГц188,6 МГц

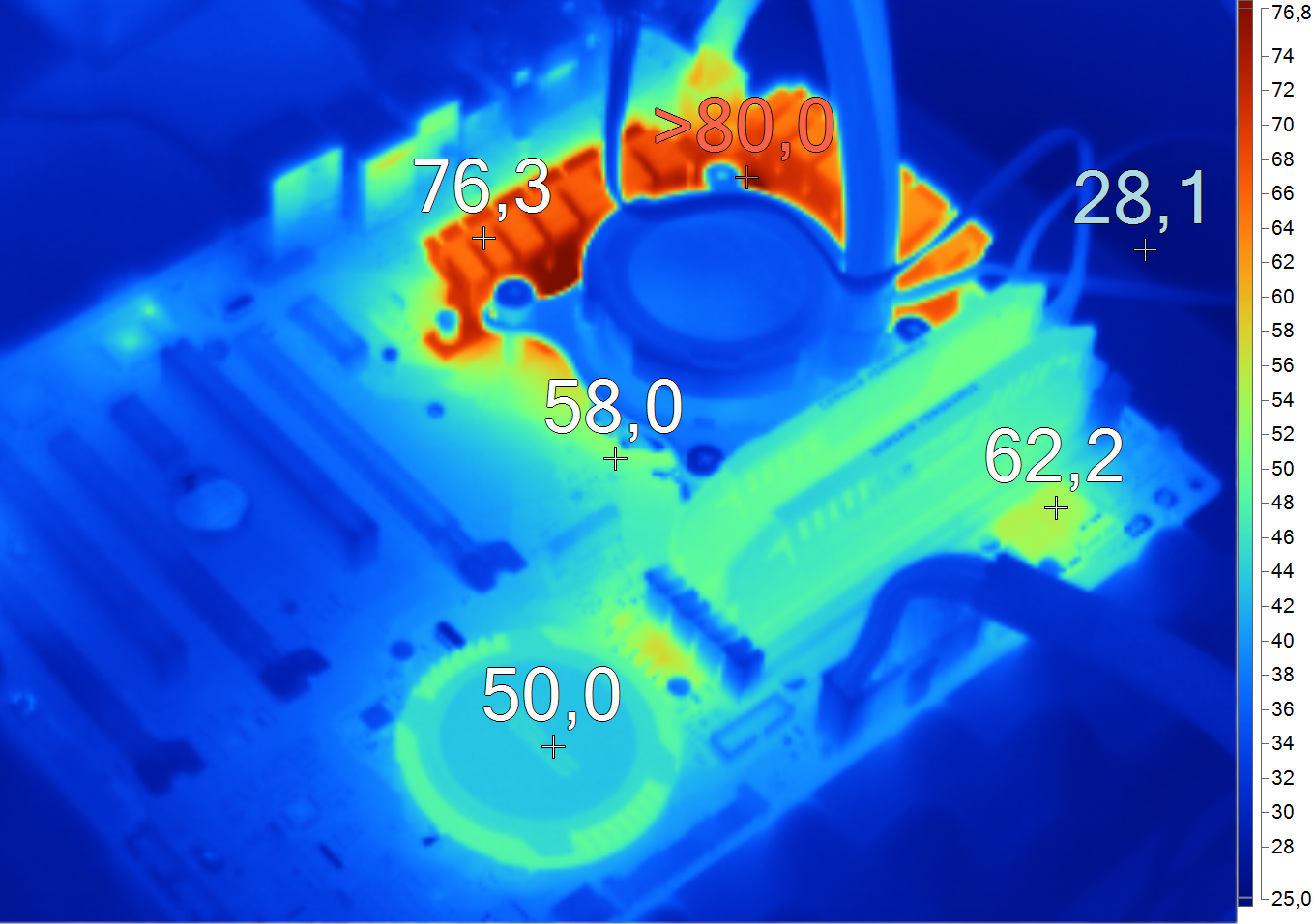

Еще один интересный вопрос — тепловой режим работы материнских плат. Я разогнал процессор до 4700 МГц, загрузил систему на полную катушку, и вот, что у меня вышло. С использованием необслуживаемой СВО подсистема питания матплат ASUS Z97 очень сильно нагрелась. Так, элементы Z97-A нагрелись до 111 градусов Цельсия, Z97-PRO (Wi-Fi ac) до 95 градусов Цельсия, а Z97I-PLUS до 105 градусов Цельсия. Вывод напрашивается сам: необходимо, чтобы в корпусе было налажено качественное охлаждение. Хорошо, что во всех трех платах используются качественные элементы питания, способные выдерживать такие высокие нагрузки.

А вот чипсет охлаждается хорошо. Справедливости ради, отмечу, что и греться-то там особо и нечему, так как логика Z97 Express выделяет не больше 4 Вт.

Конкуренты и аналоги

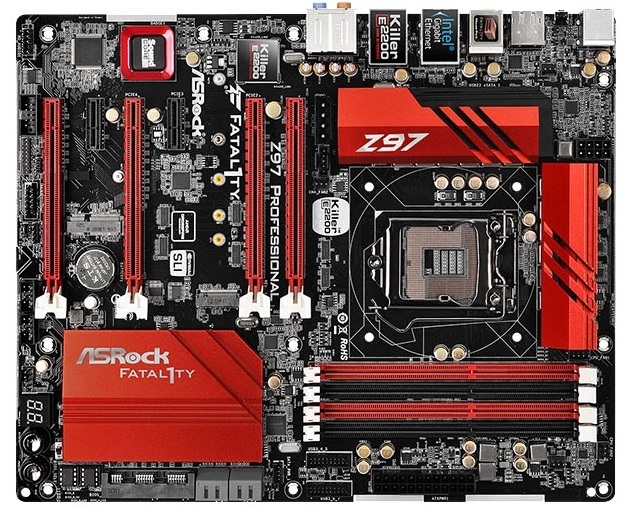

Для каждой матплаты ASUS я подобрал соответствующего конкурента, обладающего соотносимой стоимостью и набором функций. Интересно, что все три аналога являются представителями «геймерских» линеек. Характеристики — ниже.

 ASRock Fatal1ty Z97 ProfessionalGIGABYTE GA-Z97X-Gaming 5MSI Z97I GAMING AC
Слоты расширения4x PCI Express x16 2x PCI Express x13x PCI Express x16 3x PCI Express x1 1x PCI1x PCI Express x16
Накопители4x SATA 3.0 2x SATA Express (2x SATA 3.0) 1x M.2 1x eSATA6x SATA 3.0 1x SATA Express (2x SATA 3.0) 1x M.24x SATA 3.0 2x eSATA
Сеть10/100/1000 Мбит/с, Intel I218V 10/100/1000 Мбит/с, Killer E220010/100/1000 Мбит/с,  Killer E220110/100/1000 Мбит/с, Killer E2205 Wi-Fi, 802.11ac Bluetooth V4.0
ЗвукHD AudioRealtek ALC 1150Realtek ALC 1150
Разъемы на задней панели1x PS/2 4x USB 2.0 4x USB 3.0 1x eSATA 1x HDMI 1x DisplayPort 1x S/PDIF 2x RJ-45 5x 3,5-мм jack2x PS/2 4x USB 2.0 4x USB 3.0 1x D-Sub 1x DVI 1x HDMI 1x S/PDIF 1x RJ-45 5x 3,5-мм jack1x PS/2 4x USB 2.0 4x USB 3.0 2x eSATA 2x HDMI 1x DisplayPort 1x S/PDIF 1x RJ-45 3x 3,5-мм jack
Форм-факторATXATXMini-ITX
Цена8000 руб.6000 руб.5500 руб.
Price.ru

Вывод

Подведу итоги по каждой плате отдельно. Начну с ASUS Z97-A. Не удивлюсь, если данное решение окажется одним из самых продаваемых среди матплат на Z97-чипсете. А все потому, что устройство обладает должной функциональностью. Так, при желании, вы сможете собрать серьезную геймерскую систему с использованием двух видеокарт. Оверклокерские возможности у Z97-A не урезаны. Необходимо лишь позаботиться о грамотном охлаждении компонентов. Как по мне, так отсутствие встроенного Wi-Fi — не беда. Зато плата оснащена шустрым гигабитным контроллером от Intel.

Матплата ASUS Z97-PRO (Wi-Fi ac) — более серьезное решение. Есть ли смысл переплачивать за четыре дополнительные линии PCI Express, два порта SATA 3.0, звук ALC1150, поддержку Wi-Fi 802.11ac и улучшенную подсистему питания — решайте сами.

А вот ASUS Z97I-PLUS наверняка приглянется энтузиастам, которые хотят собрать компактную, но производительную систему. Набор функций у платы таков, что она отлично подойдет и для роли медиацентра. Тут все упирается в вопрос цены, ибо далеко не обязательно собирать HTPC с таким навороченным железом. И уж точно ASUS Z97I-PLUS станет отличной основой для Steam Machine. Плата, совмещенная, например, с ASUS GeForce GTX 760 DirectCU Mini и «замурованная» в миниатюрном корпусе будет обладать всем необходимым для «гостиных» развлечений.

В целом линейка материнских плат ASUS Z97 обладает должной сбалансированностью. Пользователь легко сможет найти то устройство, которое будет в полной мере удовлетворять его требованиям и бюджету.
