Борьба за тишину. Обзор бесшумных блоков питания be quiet! DARK POWER PRO 10 и SeaSonic Platinum Fanless

Компьютерные блоки питания являются, пожалуй, единственным видом комплектующих, не подверженным хаотичной и быстрой эволюции. Если процессоры, материнские платы и видеокарты меняются, как хамелеон на новой местности, то «кормушки» — нет. Однако это совершенно не мешает выпускать интересные и высокоэффективные блоки питания. Сегодня вы познакомитесь с современными топовыми моделями be quiet! и SeaSonic.

Как вы уже поняли, основная «фишка» героев сегодняшнего тестирования — это безупречно тихая работа. Решение be quiet! использует для этого практически бесшумный вентилятор SilentWings. Блок питания SeaSonic Platinum Fanless вовсе может обойтись без активных элементов охлаждения.

Они такие разные и такие похожие одновременно. Еще одна общая черта устройств — это высокая эффективность работы. Так, be quiet! DARK POWER PRO 10 может похвастать сертификатом 80 PLUS Gold. «Кормушка» от SeaSonic имеет еще больший КПД, но разница между «золотым» и «платиновым» стандартом не столь велика.

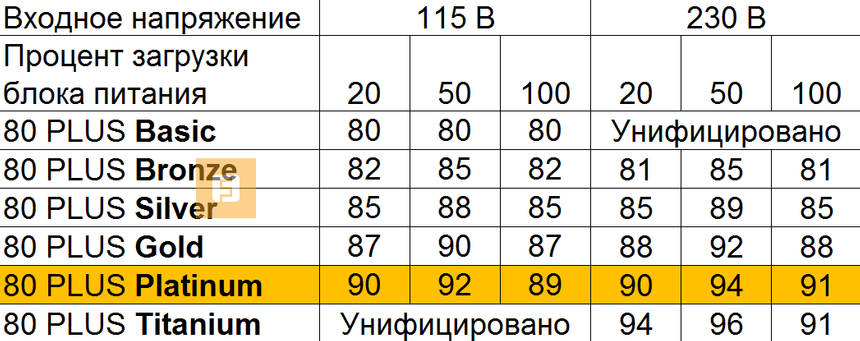

Стандарты 80 PLUS

В портфолио немецкой компании есть несколько линеек блоков питания. К нам в тестовую лабораторию прибыла «кормушка» серии DARK POWER PRO 10 мощностью 650 Вт. Но в этой же линейке PSU есть устройства на 550 Вт, 750 Вт, 850 Вт, 1000 Вт и даже 1200 Вт. Все питальники, за исключением 850-ваттной модели, имеют сертификат 80 PLUS Gold. «Исключение» же может похвастать поддержкой стандарта 80 PLUS Platinum.

be quiet! DARK POWER PRO 10

Блоки Platinum Fanless, в свою очередь, делятся на три модели мощностью 400 Вт, 460 Вт и 520 Вт соответственно. Главная особенность «платиновых» устройств SeaSonic — полная модульность. Решение, конечно, спорное. Впрочем, давайте обо всем по порядку.

SeaSonic Platinum Fanless

be quiet! DARK POWER PRO 10

Компанию be quiet! на просторах наше страны «штормит» не по-детски. В середине двухтысячных немцы достаточно агрессивно пробивались на прилавки отечественных компьютерных магазинов, а потому успели обзавестись большой популярностью. Однако к концу десятилетия вдруг практически исчезли из виду. Время течет, а be quiet! делает вторую попытку.

Комплектация и внешний вид

Блок питания поставляется в габаритной картонной коробке с ручкой для переноски. На одной из сторон бокса есть схема менеджмента кабелей.

Упаковка be quiet! DARK POWER PRO 10

Упаковка вместе со всем содержимым весит немало; масса брутто формируется не столько за счет самого устройства, сколько за счет богатой комплектации. О менеджменте кабелей DARK POWER PRO 10 мы поговорим чуть позже. Также в комплект поставки входят нейлоновые жгуты, тряпичные стяжки-липучки, винты для монтажа устройства в компьютерный корпус, заглушка с переключателем OCK и руководство по эксплуатации блока питания. Аббревиатура расшифровывается как Overclocking Key. При помощи этого «ключа», который представляет собой обыкновенный двухпозиционный тумблер, можно из четырех независимых 12-вольтовых каналов сделать один. Подобный режим работы блока питания пригодится, как легко догадаться, во время разгона центрального процессора.

Комплектация be quiet! DARK POWER PRO 10

Корпус «кормушки» имеет приличные размеры. Впрочем, габариты металлического кожуха в зависимости от номинальной мощности не меняются. Сверху вы можете видеть декоративную решетку, замещающую классический «гриль». По краям устройства наклеена (именно наклеена) резиновая окантовка. Она выполняет две функции: декоративную (скрывает крестообразные крепежные винты) и практическую (гасит вибрации вентилятора).

be quiet! DARK POWER PRO 10, вид сверху

По бокам корпус DARK POWER PRO 10 монолитен. Воздух, попадающий внутрь при помощи вентилятора, выходит за его пределы только через заднюю стенку, через решетку с отверстиями в виде сот. Здесь же расположен разъем для подключения кабеля питания и тумблер включения/выключения устройства.

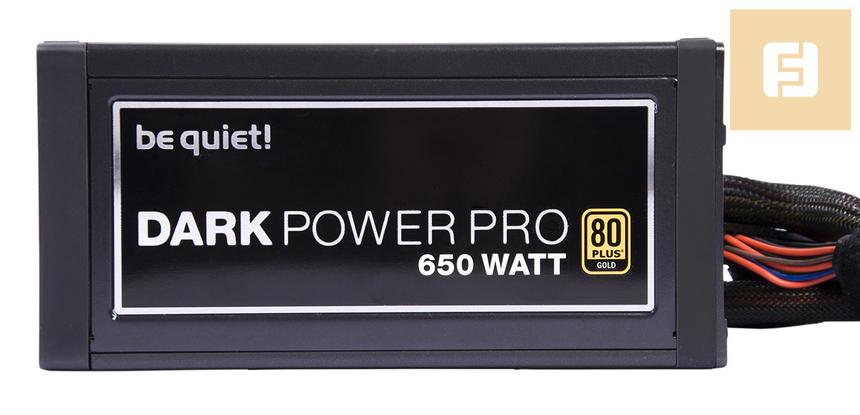

be quiet! DARK POWER PRO 10, вид сбоку

be quiet! DARK POWER PRO 10, задняя сторона

Особенности блока питания

Номер продуктаBQT P10-650W
Номинальная мощность650 Вт
Сертификат 80 PLUSGold
PFCАктивный (PF>0.99)
Несъемные кабели1x ATX24, 600 мм
Съемные кабели2x 4+4 для CPU (3 коннектора), 700/700 мм
2x PCI-E 6+2 (4 коннектора), 600/600 мм
1х PCI-E 6 (1 коннектор), 600 мм
2x SATA (6 коннекторов), 900/900 мм
1x SATA (2 коннектора) + MOLEX (2 коннектора + FDD), 900/1050 мм
1x MOLEX (3 коннектора), 900 мм
1x SATA (1 коннектор), 500 мм
1x MOLEX (1 коннектор), 500 мм
4x fan (4 коннектора), 750 мм
1x OCK, 700 мм
Размер корпуса180x150x86 мм
Вентилятор135 мм, 1800 об/мин, 17,5 дБ
Ориентировочная стоимость7 000 рублей

DARK POWER PRO 10 имеет четыре 12-вольтовые линии. Первые два канала способны выдержать по 20 А. Вторые два канала — по 25 А. Суммарная максимальная мощность 12-вольтовой линии составляет 648 Вт, то есть 99,7% от всей мощности блока питания (при отсутствии нагрузки по другим линиям). По каналам +3,3V и +5V передается 50 А или 125 Вт электроэнергии. Максимальная пиковая мощность DARK POWER PRO 10 может достигать 720 Вт.

Спецификации be quiet! DARK POWER PRO 10

Блок питания — модульный. Из неразъемных элементов присутствует только толстенный кабель ATX24. Начало провода, выходящее из корпуса, защищено резиновой насадкой. Сам кабель оплетен черной одноцветной нейлоновой сеткой. Остальные кабели также защищены нейлоновой оплеткой. Они все имеют круглое сечение.

Пожалуй, на нашей памяти еще не было блока питания с подобной мощностью и подобной комплектацией. Кратко: есть все! Возможно, для «кормушки» мощностью 650 Вт такого количества более чем достаточно. С DARK POWER PRO 10 пользователь будет уверен, что ему не потребуется искать дополнительных переходников и удлинителей.

Менеджмент кабелей be quiet! DARK POWER PRO 10

Модульные кабели пристегиваются к разъемам, выведенным к одной из стенки корпуса блока питания. Все порты подписаны, сложностей не возникнет. Отметим, что здесь же размещено сразу четыре разъема для подключения корпусных вентиляторов. В комплекте поставки также идут провода-удлинители.

be quiet! DARK POWER PRO 10, разъемы для подключения кабелей

Разборка блока питания — весьма интересный процесс. Сначала нам необходимо снять резиновую окантовку по краям устройства. Затем потребуется демонтировать верхнюю крышку с декоративной решеткой. Наконец, мы должны открутить еще четыре винта, чтобы отделить верхнюю часть корпуса блока питания от нижней.

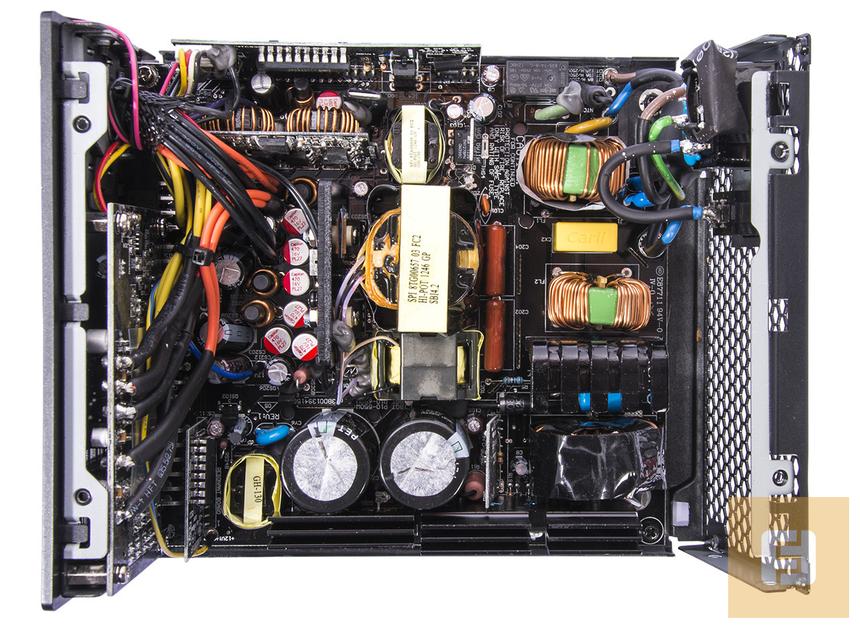

А вот и начинка! Печатная плата со всеми элементами DARK POWER PRO 10 выполнена компанией Fortron-Source, то есть FSP Group. Внешне начинка напоминает оную у блока питания линейки Aurum, только здесь задействованы несколько иные элементы. Стоит также отметить, что модели DARK POWER PRO 10 от 750 Вт и выше выполнены мощностями компании SeaSonic. По сути, перед нами блоки питания с разными ТТХ, но которые объединены в одну линейку. То есть это совершенно разные устройства, ибо собраны они на разных заводах. Впрочем, подобной методикой пользуются многие компании, у которых нет своих производственных ресурсов.

Внутреннее устройство be quiet! DARK POWER PRO 10

Качество сборки платы — очень высокое. Часть конденсаторов заменена на «японские», имеющие больший срок службы и более высокие эксплуатационные температуры. Большинство катушек экранировано. По качеству исполнения видно, что некоторые элементы на блоке питания распаяны вручную. Также вы не найдете «соплей» клея и прочих элементов, характеризующих сборку устройства как халатную и дешевую.

Пассивных элементов охлаждения всего два. Продолговатый радиатор отвечает за отвод тепла от ключей и полупроводниковых элементов PFC. Второй, который поменьше, охлаждает два силовых MOSFET STFI26NM60N. Сеть также защищена EMI-фильтром.

На выходе модуля активной коррекции коэффициента мощности установлено два конденсатора фирмы Matsushita. «Бочонки» с жидким электролитом (тоже японские) имеют емкость 270 мкФ и рассчитаны на напряжение 450 В каждый. Максимальная рабочая температура данных конденсаторов не должна превышать 105 градусов по шкале Цельсия.

На отдельной печатной плате, к которой подключается вентилятор, вынесена управляющая логика. На ней распаян 6-канальный контроллер PS232F, отвечающий за защиту от перепадов напряжения и генерацию сигнала.

Внутреннее устройство be quiet! DARK POWER PRO 10

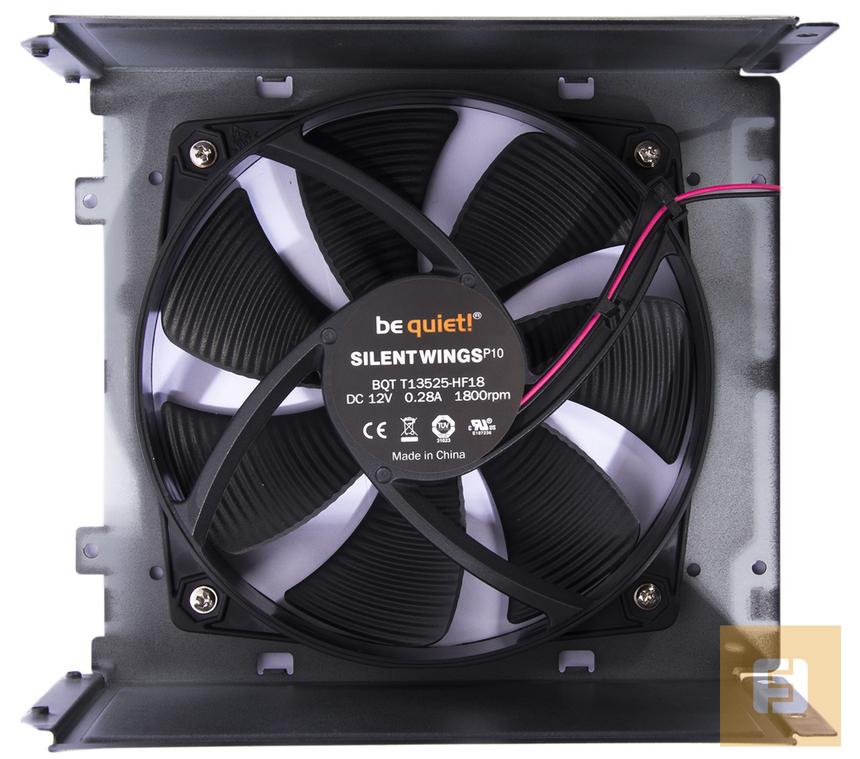

Активным элементом системы охлаждения служит 135-миллиметровый вентилятор SilentWings (BQT T13525-HF18). Скорость вращения его «крыльев» может меняться от 1000 об/мин до 1800 об/мин. При этом максимальный уровень шума не должен превышать отметки 18 дБ.

Вентилятор be quiet! DARK POWER PRO 10

В некоторых блоках питания Hi-end-класса задействован следующий алгоритм работы вентилятора: до тех пор, пока температура внутри корпуса не достигнет определенного порога, или же до тех пор, пока показатели потребляемой мощности не перевалят за определенный предел, крыльчатка будет находиться в абсолютном покое. Как только температурный датчик или же ШИМ-контроллер подаст сигнал, то «карлсон» сразу же начнет вращаться. В DARK POWER PRO 10 лопасти вентилятора приходят в движение с первой же секунды начала работы системы. Но после отключения питания вращаются ещё порядка 30 секунд, охлаждая внутренние элементы девайса.

Тестирование

Заявленную нагрузку DARK POWER PRO 10 держит с неимоверной легкостью! «Кормушка» стабильно работала и при 720 Вт пиковой мощности. Так что перед нами устройство, как говорят, с очень честными ваттами.

КНХ be quiet! DARK POWER PRO 10

Таблица кросс-нагрузочных характеристик получилась не идеальной, но очень хорошей. Наибольшие отклонения наблюдаются по линии +3,3V. По 5-вольтовому каналу дельта напряжений оказалась очень мала. По 12-вольтовой линии опять были замечены 3-процентные скачки напряжений. Максимальные отклонения составили 3,41 В, 5,05 В и 12,235 В соответственно.

Самым горячим элементом DARK POWER PRO 10, что естественно, оказался силовой трансформатор. При максимальной нагрузке его температура порой достигала 60 градусов Цельсия. С учетом, что в системе используются элементы с «жаропрочностью» порядка 105 градусов Цельсия, то подобный результат можно считать более чем достойным.

Самое главное, что даже при максимальных оборотах вентилятор SilentWings работал практически бесшумно. Наш измерительный прибор зафиксировал величину 30 дБ (на расстоянии в один метр от тестового стенда), но чисто субъективно ничего не было слышно.

Конкуренты be quiet! DARK POWER PRO 10

«Золотых» блоков питания — пруд пруди. Любая уважающая себя компания выпустила блоки питания, поддерживающие стандарт 80 PLUS Gold. Из всего многообразия моделей мы выбрали по устройству от Thermaltake и ZALMAN.

Thermaltake Toughpower Grand 650W

Весьма габаритный блок питания. Причем размеры корпуса «Гранда», как и у DARK POWER PRO 10, не меняются в зависимости от его мощности.

Thermaltake Toughpower Grand 650W

Конечно, Toughpower Grand 650W не может похвастать столь богатой комплектацией. Но в наличии у блока питания есть все кабели, позволяющие собрать топовую систему с парой видеокарт на борту. Что важно, работает устройство абсолютно бесшумно.

ZALMAN ZM650-XG

Линейка блоков питания Goldrock пользуется большим спросом. На базе ZM650-XG можно собрать топовую систему, все необходимые кабели в наличии. Так же, как и DARK POWER PRO 10, блоки питания собраны компанией FSP Group.

ZALMAN ZM650-XG

Данная модель не может похвастать столь богатым менеджментом кабелей. К тому же вентилятор «кормушки» работает достаточно шумно. Однако ZM650-XG и стоит на пару тысяч дешевле.

SeaSonic Platinum Fanless

С «платиновыми» блоками питания SeaSonic тестовая лаборатория уже знакомила наших уважаемых читателей. Основные черты устройства никуда не делись. Мы можем наблюдать полную модульность, а также схожую комплектацию. Давайте познакомимся с Platinum Fanless 520 поближе.

Комплектация и внешний вид

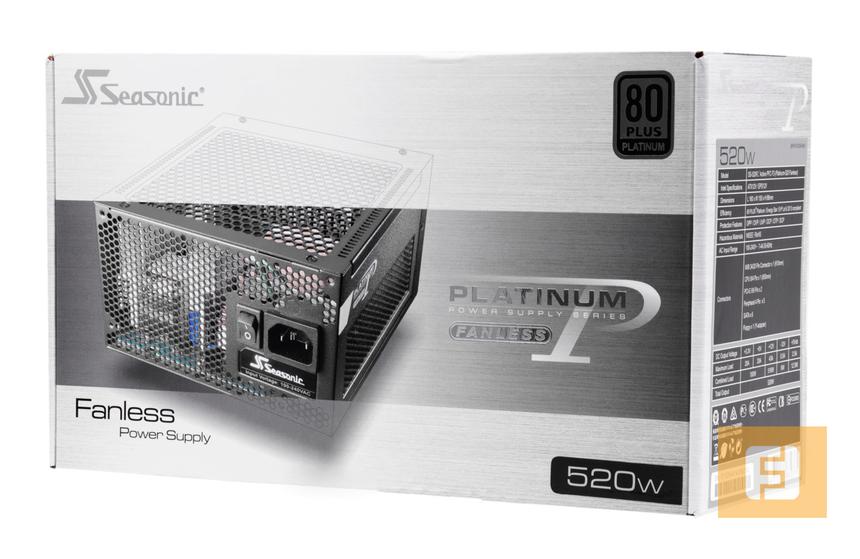

Не изменилась и коробка. Устройство имеет небольшие размеры, поэтому и упаковка получилась компактной и легкой, но без каких-либо вспомогательных средств переноски.

Упаковка SeaSonic Platinum Fanless

Помимо самого блока питания, аккуратно завернутого в тряпичный мешочек, в коробке лежит сумочка, в которой хранятся все кабели. В комплект поставки также вошли стяжки-липучки, нейлоновые хомуты и немного бумажного чтива на ночь.

Комплектация SeaSonic Platinum Fanless

SeaSonic Platinum Fanless не имеет активного элемента охлаждения (читай — вентилятора), поэтому корпус устройства со всех сторон напоминает дуршлаг. Отверстия имеют причудливую форму в виде пчелиных сот.

Этикетку с основными характеристиками блока питания производитель наклеил на дно.

SeaSonic Platinum Fanless, вид сбоку

SeaSonic Platinum Fanless, вид сбоку

SeaSonic Platinum Fanless, вид сбоку

SeaSonic Platinum Fanless, вид снизу

Особенности блока питания

Номер продуктаSS-520FL2
Номинальная мощность520 Вт
Сертификат 80 PLUSPlatinum
PFCАктивный (PF>0.99)
Несъемные кабелиНет
Съемные кабели1x ATX24, 600 мм
1x 4+4 для CPU, 650 мм
2x PCI-E 6+2 (2 коннектора), 600/650 мм
2x SATA (6 коннекторов), 450/750 мм
2x MOLEX (5 коннекторов), 650/400 мм
1x переходник MOLEX-to-FDD, 100 мм
Размер корпуса160х150х86 мм
ВентиляторНет
Ориентировочная стоимость6 500 руб.

По линиям +3,3V и +5V может передаваться до 100 Вт электроэнергии. По 12-вольтовому каналу — до 516 Вт. Напряжения переформатируются за счет встроенного DC-DC-преобразователя.

Спецификации SeaSonic Platinum Fanless

Все блоки питания SeaSonic, поддерживающие стандарт 80 PLUS Platinum, имеют полностью модульный менеджмент кабелей. Даже 24-пиновый ATX-провод отстегивается. С одной стороны, наличие дополнительных разъемов увеличивает утечки и помехи. С другой стороны, прокладка кабелей в компьютерном корпусе значительно облегчается.

Для «кормушки» мощностью 520 Вт у SeaSonic Platinum Fanless есть все необходимые провода. Так, в наличии два кабеля PCI-E 6+2, позволяющие подключить любую современную видеокарту.

Обратите внимание на длину проводов. Они не очень длинные, поэтому в некоторых Super Tower’ах ее может не хватить. Однако это скорее предостережение, нежели минус устройства.

Зато часть кабелей имеют плоскую форму. Их удобно прокладывать в компьютерном корпусе.

Разъемы для подключения кабелей SeaSonic Platinum Fanless

Платформа, на базе которой собрана печатная плата SeaSonic Platinum Fanless, носит кодовое название KM3. Используется двухсторонняя печатная плата. Первое, на что обращаешь внимание, так это на «двухэтажную» распайку части некоторых элементов питания (Х-конденсаторов). Корпус и печатная плата имеют небольшие размеры, поэтому приходится экономить на текстолитовом пространстве. Однако на качество сборки это никоим образом не влияет.

С учетом того, что перед нами блок питания с пассивным охлаждением, неудивительно, что элементы устройства оснащены сразу несколькими алюминиевыми радиаторами. Самый большой — в виде буквы U — отводит тепло от 12-вольтовых полевых транзисторов, распаянных на отдельной печатной плате. К этому радиатору подключен термодатчик, который в случае возникновения перегрева устройства включит защиту. Для «кормушки» с пассивным охлаждением подобная перестраховка будет очень кстати.

Интересно расположен DC-DC-преобразователь +3,3V и +5V. Он размещен над разъемами для подключения кабелей блока питания. Силовая часть, состоящая из шести транзисторов RJK0332DPB, охлаждается небольшим радиатором. На оборотной стороне платы расположены две катушки для стабилизации напряжений.

В конструкции используются как «японские» полимерные, так и классические конденсаторы. На входе установлен «бочонок» емкостью 330 мкФ производства японской компании Nippon Chemi-Con. В 12-вольтовой линии, помимо твердотельных конденсаторов, используются несколько высокотемпературных конденсаторов с жидким электролитом от United Chemi-Con (тоже японских), имеющие запас прочности до 105 градусов Цельсия.

Внутреннее устройство SeaSonic Platinum Fanless

Изучение «внутренностей» SeaSonic Platinum Fanless вселяет уверенность в надежность работы устройства. Данный факт подкрепляется еще и тем, что производитель дает семь лет гарантии на свою бесшумную продукцию.

Тестирование

SeaSonic сама разрабатывает и сама производит свои блоки питания. Это уже говорит о многом. Вот и не удивительно, что качество SeaSonic Platinum Fanless на уровне. Заявленную мощность «кормушка» держит очень спокойно.

КНХ SeaSonic Platinum Fanless

Таблица кросс-нагрузочных характеристик получилась несколько хуже, чем у DARK POWER PRO 10. Однако отклонения напряжений не превысили допустимых рамок. Самые высокие пульсации были обнаружены по 3,3-вольтовой линии. 5-вольтовый канал практически не проседал. То же самое можно сказать и про 12-вольтовую линию. Максимальные отклонения напряжения составили 3,43 В, 5,04 В и 12,21 В соответственно.

Замерять уровень шума работы устройства нам не потребовалось, так как активного элемента охлаждения у SeaSonic Platinum Fanless попросту нет. На расстоянии один метр от тестового стенда мы не слышали ни гула, ни свиста, ни писка компонентов блока питания.

Наконец, самое важное, что может интересовать в блоке питания с пассивным охлаждением — это рабочие температуры внутри корпуса. При максимальной нагрузке силовой трансформатор нагрелся до 80 градусов Цельсия. Показатель высокий, но терпимый. Низковольтная часть, охлаждаемая алюминиевыми радиаторами, прогрелась до 65 градусов Цельсия. Отметим, что тестирование блока питания проводилось на открытом стенде, так что без хорошо продуваемого корпуса здесь явно не обойтись. Важно устанавливать SeaSonic Platinum Fanless решеткой вверх, дабы начинка блока имела доступ к потокам воздуха, циркулирующего внутри компьютерного кейса.

Конкуренты SeaSonic Platinum Fanless

Отыскать конкурентов для SeaSonic Fanless — задачка не из легких. Да еще и модульных блоков питания. Да еще и высокоэффективных. Однако мы справились с ней!

FSP AURUM Xilenser 500

Данный блок питания имеет сертификат 80 PLUS Gold. Следовательно, его КПД несколько ниже, чем у Platinum Fanless.

FSP AURUM Xilenser 500

Весь корпус устройства буквально испещрен профильными отверстиями в виде стрелок. Этот своеобразный «дуршлаг» даже технологией обозвали — Arrow Flow. По заверениям производителя, подобная форма отверстий ускоряет отвод горячего воздуха за пределы корпуса.

Chieftec GPS-500C

Блоки питания компании Chieftec широко представлены на просторах нашей необъятной родины. Поэтому и интерес к модели GPS-500C имеется нешуточный. Аналогично SeaSonic Fanless, данная «кормушка» поддерживает стандарт 80 PLUS Platinum.

Chieftec GPS-500C

Отличительной чертой GPS-500C является наличие съемной монолитной пластины, которая насчитывает сразу 27 ребер. Цель этой металлической конструкции проста: улавливать корпусный воздух и рассеивать тепло.

Заключение

Удивляться ценообразованию в России уже давно не приходится. Однако отметим, что в Америке и Европе DARK POWER PRO 10 мощностью 650 Вт можно в среднем приобрести за 160 долларов. За эти, в общем-то, небольшие деньги пользователь получит устройство класса Hi-End с безупречными характеристиками, бесшумной работой и отличной комплектацией. В нашей стране подобный БП можно отыскать в лучшем случае за 6500-7000 рублей. Получается, что один ватт «кормушки» будет стоить потенциальному покупателю порядка 10 рублей. В любом случае DARK POWER PRO 10 станет отличной опорой для самых топовых комплектующих.

Platinum Fanless мощностью 520 Вт стоит не меньше. Однако перед вами еще одно устройство класса Hi-End. Мощности «кормушки» с лихвой хватит, чтобы прокормить топовую систему с одной видеокартой в PEG-слоте. Однако советуем позаботиться о хорошей циркуляции воздуха внутри компьютерного кейса. При всей надежности конструкции Platinum Fanless, в которой вы сегодня могли убедиться, элементы питания устройства достаточно сильно греются. И любой поток освежающей прохлады отнюдь не помешает этому бесшумному «кормильцу». Пожалуй, тем, кому не дает покоя мысль о бесшумном ПК, не найти лучшего варианта блока питания.
