Во-первых, это эффективно. Обзор системы водяного охлаждения Corsair H110i GT

8.5
/10
Оценка по версии Ferra
Corsair H110i GT
Необслуживаемые системы водяного охлаждения — устройства, которые не надо собирать самому, — обрели завидную популярность среди компьютерных энтузиастов. Секрет успеха таких кулеров прост: высокая эффективность вкупе с интересным дизайном. Тем не менее споры о том, какой тип охлаждения лучше, не утихают по сей день. Расставим все точки над «i», противопоставив нескольким воздушным суперкулерам флагманскую «водянку» Corsair H110i GT.

Необслуживаемые системы жидкостного охлаждения, или AIO-«водянки» (от фразы «all in one» — «все включено»), развиваются исключительно экстенсивным путем. Сначала появились относительно простые устройства с односекционным радиатором. Одна секция подразумевает, что тепло от процессора рассеивает радиатор длиной и глубиной 120х120/140х140 мм с одним вентилятором. Эти охладители при схожей стоимости не соперничают с башенными суперкулерами, но подходят для сборки компактных игровых компьютеров. Для обычных Tower-десктопов логичным и, пожалуй, единственным шагом со стороны производителей стало обыкновенное увеличение радиатора. Подобный шаг возымел действие: двухсекционные «водянки» легко и непринужденно конкурируют с воздушными топами. Совершенно не удивительно, что следующим шагом стал выпуск более габаритных СВО со 140-мм вентиляторами и даже с трехсекционными радиаторами. Модель H110i GT — претендент на звание самой производительной AIO-cистемы в своем классе.

Corsair H110i GT

Технические характеристики и особенность конструкции

Литера «i» в названии устройства говорит о том, что «водянка» управляется при помощи программы Corsair Link. Этот же софт используется вместе с фирменными блоками питания производителя. Версия H110i GT пришла на смену двухсекционной модели H110. Увеличились размеры радиатора, трубок, да и внешний вид устройства заметно преобразился.

Corsair H110i GT (CW-9060019-WW)
Размеры радиатора140x322x27 мм
Толщина радиатора с вентиляторами52 мм
Длина шлангов400 мм
Материал радиатора Алюминий
Размеры вентилятора (ШхВхГ)2х SP140L High Torque PWM (140x140x25 мм)
Уровень шума вентилятора43 дБ
Скорость вращения вентилятора600-2100 об/мин
Воздушный поток113 CFM
Совместимость с платформамиIntel LGA775/1366/1150/1151/1155/1156/2011 AMD AM2/2+/AM3/3+/FM1/2/2+
Гарантия5 лет
Цена11 500 руб. ($130)
Price.ru

Двухсекционная СВО с поддержкой 140-мм вентиляторов — крупногабаритный товар, ведь он поставляется в собранном и заправленном виде. Именно поэтому «водянку» поместили в огромную картонную коробку. На оборотной стороне упаковки напечатана вся необходимая информация: технические характеристики, меры предосторожности во время эксплуатации и способы установки.

Упаковка Corsair H110i GT

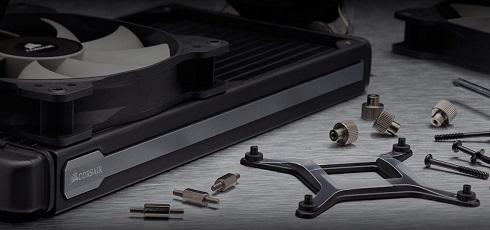

В комплекте с H110i GT идут бумажная документация с наглядной схемой установки, а также крепеж. Водоблок охладителя установится на все современные процессорные сокеты AMD и Intel. Программное обеспечение необходимо скачать самостоятельно с официального сайта производителя.

Комплектация Corsair H110i GT

Конструкция AIO-систем не меняется много лет. Есть два основных блока: радиатор и водоблок. Друг с другом они соединяются при помощи гибких шлангов. Водоблок взаимодействует с центральным процессором. В него же установлена помпа. Нагретая чипом жидкость циркулирует в радиаторе и охлаждается при помощи двух вентиляторов. Пользователю остается лишь закрепить водоблок в процессорном гнезде, а радиатор — на стенке компьютерного корпуса.

В случае с H110i GT мы имеем дело с очень габаритной системой жидкостного охлаждения. Вместят такое устройство далеко не все компьютерные корпуса. Все из-за длины радиатора — 322 мм. Даже самые навороченные игровые видеокарты бывают короче. H110i GT длиннее многих своих аналогов, ведь инженеры Corsair решили разместить по бокам дополнительные резервуары для жидкости. С точки зрения эффективности охлаждения, это правильный конструкторский ход. Чем больше жидкости, тем лучше. Плюс сводится к минимуму недолив жидкости — внутри не будет «гулять» воздух.

В сравнении с H110 у H110i GT увеличилась не только длина радиатора, но и толщина рабочего тела — до 19 мм. Увеличилась всего на 2-3 мм, но подобный шаг точно возымеет действие. Сам радиатор состоит из четырнадцати плоских каналов, между которыми пропаяна алюминиевая гофрированная лента.

Corsair H110i GT

Внешний диаметр трубок тоже увеличился — у H110i GT он составляет 14 мм. К радиатору шланги крепятся на двух опресованных фитингах. К водоблоку — за счет поворотных втулок. Гибкость трубок средняя, они дополнительно оплетены тканью. Лично у меня никаких проблем с установкой GT-версии не возникло. Шланги имеют хороший запас по длине — 400 мм. Этого вполне достаточно для закрепления радиатора СВО не только на верхней стенке компьютерного корпуса, но и, например, на его передней панели.

Радиатор Corsair H110i GT

Общая толщина радиатора H110i GT несколько больше толщины рабочего тела. Все из-за специальной рамки, к ней обыкновенными винтами крепятся вентиляторы. В комплекте с «водянкой» идут две 140-мм крыльчатки SP140L High Torque PWM. Оба 9-лопастных «карлсона» получили 4-пиновые разъемы, их частота вращения поддается регулировке в диапазоне 600-2100 об/мин. При этом производитель не скрывает характеристику уровня шума — 43 дБ, однако утаивает тип используемого подшипника.

Вентиляторы SP140L High Torque PWM

В сравнении с такими «водянками», как H105 и H110, заметно изменился водоблок. От круглого референсного дизайна ASETEK (пример — NZXT Kraken X61) инженеры Corsair отказались в пользу квадратной формы. На крышке водоблока появился подсвечиваемый логотип. Медное основание также стало квадратной формы.

Водоблок Corsair H110i GT

От водоблока тянется ряд проводов. К двум переходникам можно подключить вентиляторы SP140L. Помпа запитывается отдельным 3-пиновым коннектором, управлять ею нельзя. Два вентилятора и подсветка получают электричество от SATA-коннектора. Все провода прячутся за шасси корпуса.

Питание Corsair H110i GT

На основание водоблока уже нанесена паста. Дополнительного термоинтерфейса в комплекте поставки нет. Основание — ровное. Зачастую ASETEK’овские круглые водоблоки имеют неровность в виде конуса. На фотографии отчетливо видно, что производитель не отполировал подошву до зеркального блеска.

Подробной информации об используемой помпе нет. Известен ресурс механизма — 70 000 часов. Это больше восьми лет эксплуатации, если компьютер будет работать в режиме 24/7. Частота вращения ротора колеблется в диапазоне 2400-3000 об/мин.

Основание водоблока Corsair H110i GT

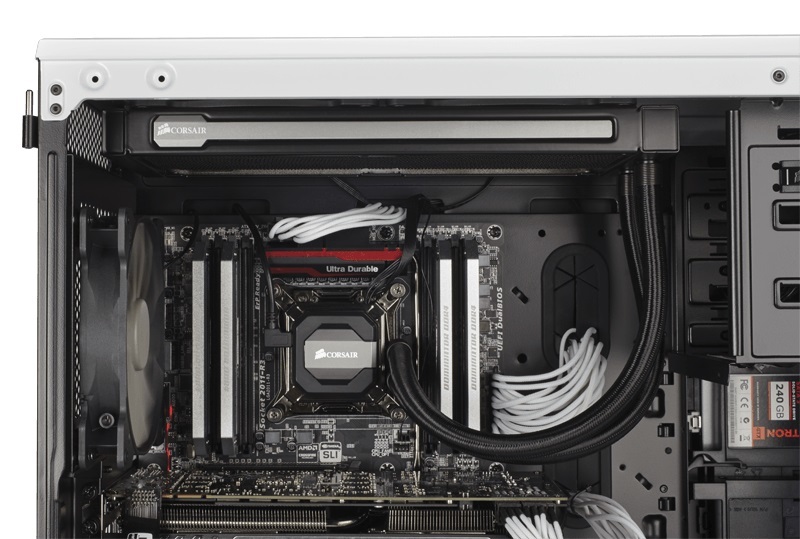

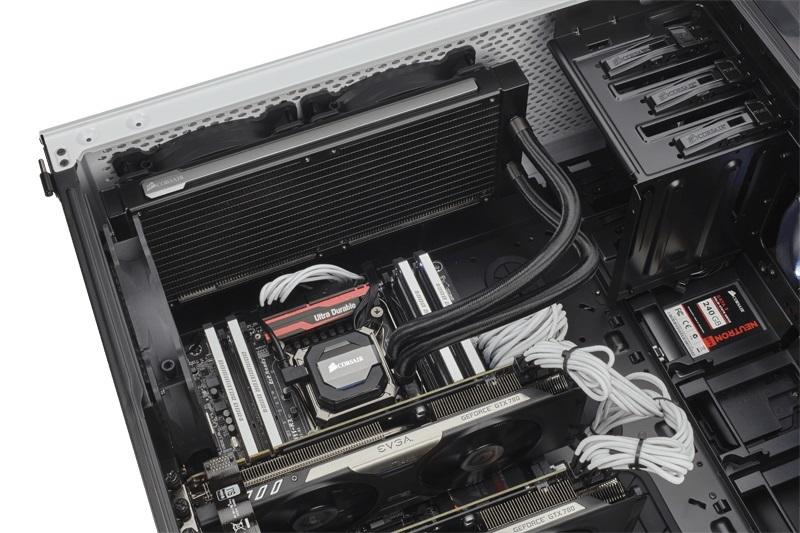

Вся сложность установки H110i GT заключается в крепеже радиатора на стенке корпуса. Самый распространенный вариант — на верхней панели. Менее очевидный — на передней стенке. В продаже есть кейсы с посадочным местом под СВО на днище. Как видите, во всех случаях установка устройства зависит от выбранного корпуса.

Arrows-left
Arrows-right
Reload
1 / 2

Установка Corsair H110i GT

Водоблок к процессору крепится очень просто. В комплекте идут две металлически рамки. Они надеваются сверху на водоблок. В случае с чипами Intel используется бекплейт из комплекта поставки. К процессорам AMD водоблок прижимается за пластиковые «уши» сокета.

Arrows-left
Arrows-right
Reload
1 / 2

Установка Corsair H110i GT

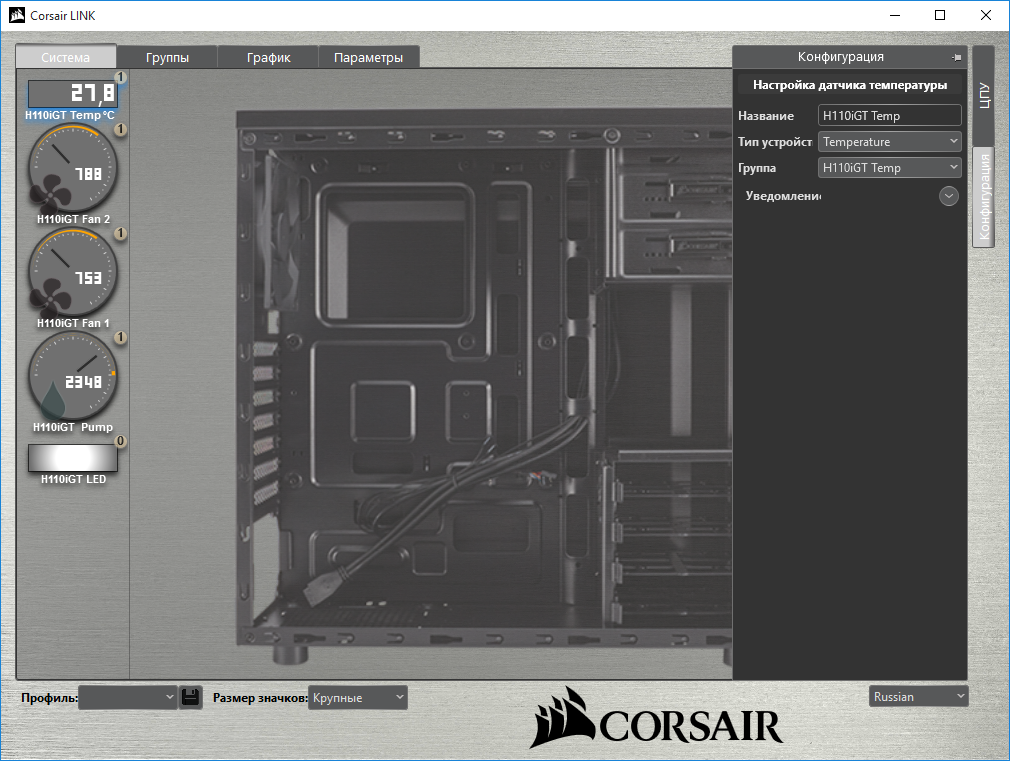

Программа Corsair Link частично переведена на русский язык. Она следит за температурными показателями системы и управляет вентиляторами «водянки». Основное меню разделено на четыре вкладки: «Система», «Группы», «График» и «Параметры». Приложение мониторит такие параметры, как температура с датчика водоблока H110i GT, скорость вращения вентиляторов и ротора, а также температуры материнской платы, процессора и видеокарты.

Arrows-left
Arrows-right
Reload
1 / 4

Corsair Link, основные вкладки

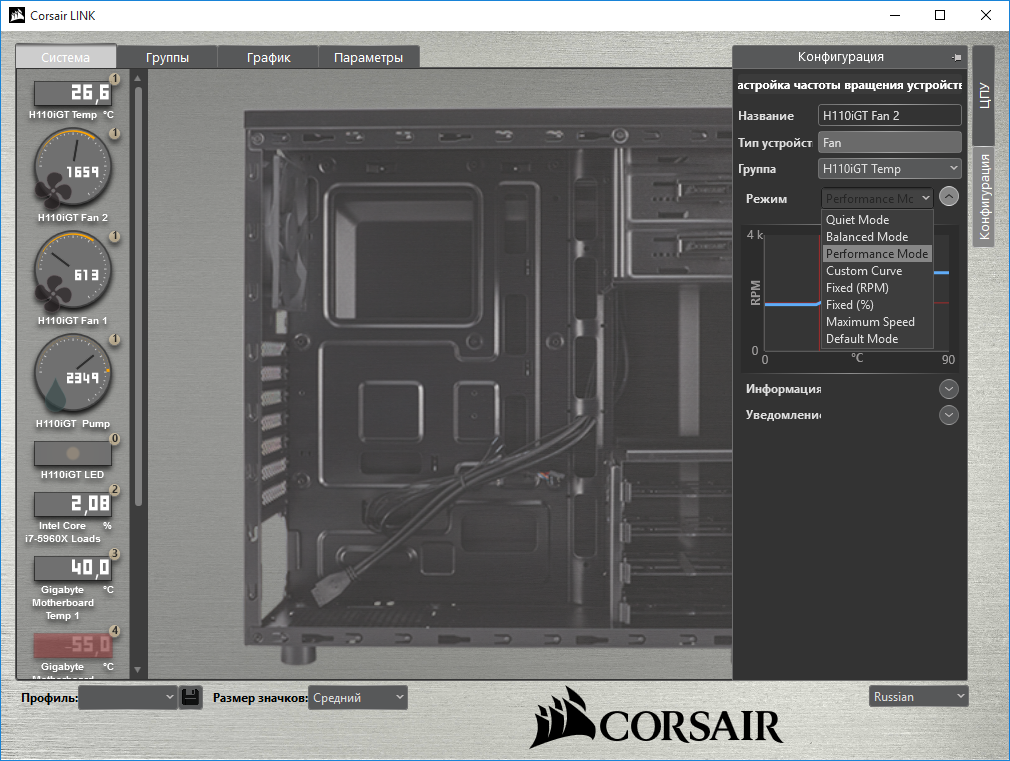

Если вентиляторы H110i GT подключены к водоблоку, то ими можно управлять в Corsair Link. Доступно сразу восемь пресетов. Например, программа позволяет задать точную частоту вращения с шагом в 25 об/мин. Или же установить скорость в процентном соотношении, минимум — 40%. Полностью отключать вентиляторы утилита не умеет. Подобной функциональности вполне достаточно, чтобы максимально детально настроить работу пары крыльчаток.

В теории Corsair Link умеет работать с ротором помпы. Но на практике изменение делителя не дает никакого результата. Возможно, эта функция предназначена для других «водянок» Corsair. Или же будет реализована в новых версиях утилиты.

Arrows-left
Arrows-right
Reload
1 / 2

Настройка вентиляторов Corsair H110i GT

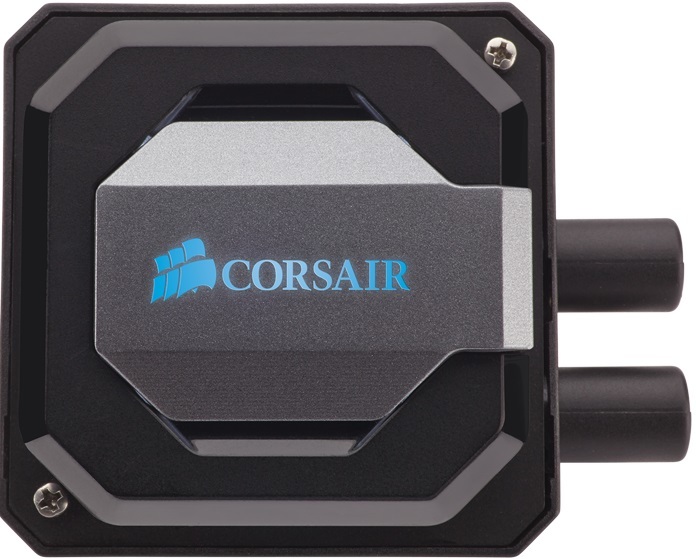

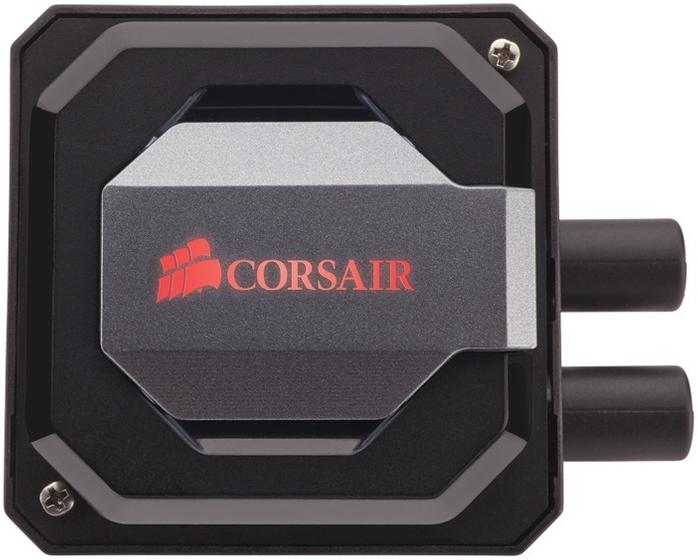

Подсветка логотипа H110i GT тоже управляется при помощи Corsair Link. В наличии два примитивных режима работы: с постоянным свечением (Normal) и с угасанием (Cycling). А еще к трем диапазонам температуры центрального процессора можно подобрать три соответствующих цвета.

Arrows-left
Arrows-right
Reload
1 / 2

Светящийся логотип Corsair H110i GT

Тестирование

Тестовый стенд:

  • Процессор: Intel Core i7-5960X, 3,3 ГГц (3,5 ГГц), 140 Вт.
  • Материнская плата: GIGABYTE GA-X99UD7 WIFI.
  • Оперативная память: DDR4-2133, 4x 8 Гбайт.
  • Видеокарта: NVIDIA GeForce GTX 950.
  • Накопитель: SSD, 240 Гбайт.
  • Блок питания: Corsair AX1500i, 1500 Вт.
  • Операционная система: Windows 10 x64.

Тестирование Corsair H110i GT проводилось в несколько этапов. Я взял один из самых горячих на сегодняшний день процессоров Intel Core i7-5960X, уровень TDP которого составляет 140 Вт. «Камень» работает на скорости 3,3 ГГц, но для теста частоту зафиксировали на стабильной для всех ядер отметке 3,5 ГГц. СВО тестировалась в трех режимах: при минимальной, средней и максимальной скоростях вращения вентиляторов.

Второй этап — разгон. Частота процессора была увеличена еще на 500 МГц. Пришлось поднять напряжение питания с 1,005 В до 1,2 В. Вот такой неудачный чип у меня под рукой. Существуют экземпляры, способные гнаться при напряжении 1,1-1,2 до 4,2-4,4 ГГц. В любом cлучае при заданных параметрах Core i7-5960X серьезно испытывает любое ныне существующее охлаждение. Во время разгона вентиляторы Corsair H110i GT работали в автоматическом режиме.

Нагрузка подавалась программой LinX 0.6.5 — самым ресурсоемким приложением на сегодняшний день. В 99% случаев в домашних условиях система не будет работать в подобных условиях. Каждому режиму отводилось 15 минут. Температура помещения на момент тестирования составляла 25 градусов Цельсия.

Во время тестирования использовалась термопаста, идущая в комплекте с устройством.

Уровень шума измерялся на расстоянии один метр от тестового стенда. В системе использовались блок питания и видеокарта, работающие в пассивном режиме. Минимальный уровень шума в помещении — 36 дБ.

Даже при минимальной скорости вращения вентиляторов H110i GT показала отличный результат, а именно лишь одно ядро Core i7-5960X нагрелось до 70 градусов Цельсия. В среднем максимальная температура чипа не превысила 65 градусов Цельсия. При средней скорости вращения вентиляторов эффективность охлаждения существенно увеличилась: приблизительно на семь градусов Цельсия. А вот от максимума SP140L High Torque PWM оказалось немного толку. Средняя температура под нагрузкой уменьшилась всего на три градуса Цельсия, но ни одно ядро Core i7-5960X в (!) LinX 0.6.5 не нагрелось больше 60 градусов Цельсия.

К сожалению, сравнить эффективность охлаждения H110i GT в абсолютно одинаковых условиях я могу только с несколькими суперкулерами. Двухсекционная «водянка» играючи опередила даже Noctua NH-D15. Самое интересное: на минимальных оборотах H110i GT оказалась производительнее Deepcool Assassin II на средних оборотах и даже Noctua NH-D15S. Вот и первое из преимуществ подобных жидкостных систем охлаждения — работать эффективнее при меньшем уровне шума.

Второе преимущество — эффективнее работать вообще. В абсолютном противостоянии Noctua NH-D15 отстал от H110i GT на шесть градусов Цельсия.

Результаты тестирования Corsair H110i GT

С увеличением тактовой частоты (и напряжения) Core i7-5960X разница между H110i GT и воздушными суперкулерами только увеличилась. Чувствуется, что AIO-система Corsair обладает большим запасом прочности. В случае с разогнанным до 4 ГГц процессором СВО опередила NH-D15 уже на семь градусов. Другие модели отстали сильнее.

Из-за запаса прочности H110i GT Core i7-5960X разогнался до 4,2 ГГц. Напряжение пришлось поднять до 1,3 В. Воздушные суперкулеры в совершении подобных подвигов не значатся.

Разгон Intel Core i7-5960X до 4,2 ГГц при помощи Corsair H110i GT

Есть один нюанс: при максимальной скорости вращения вентиляторов H110i GT работает невыносимо шумно. Вой от двух 140-мм крыльчаток поднимается нереальный, некоторые пылесосы работают тише. И это не шутка. По факту комфортной границей для H110i GT можно считать 1200 об/мин. В таком режиме «водянка» работает тише Noctua NH-D15 и Cryorig R1 Ultimate и эффективно охлаждает процессор. Где-то до 800 об/мин вращение вентиляторов на слух практически не ощущается.

Шум работы помпы ощущается только во время включения компьютера. Чувствуется, как ротор разгоняет жидкость по контуру, но где-то через минуту он затихает.

Уровень шума Corsair H110i GT

Конкуренты и аналоги

H110i GT не является единственной AIO-системой с двухсекционным радиатором под 140-мм вентиляторы. Например, в продаже есть модель Kraken X61 от NZXT — эталонная версия «водянки» от ASETEK (разработчика и производителя подобных устройств).

Альтернатива — воздушный суперкулер, например, Noctua NH-D15. Плюсы двухбашенной системы охлаждения перед H110i GT очевидны: меньшая стоимость и более гибкие возможности по установке в компьютерный корпус.

 Corsair H110i GTNZXT Kraken X61Noctua NH-D15
Размеры радиатора140x322x27 мм138х313х27 мм150х165х161 мм
Толщина радиатора с вентиляторами52 мм52 мм
Длина шлангов400 мм400 мм
Материал радиатора        АлюминийАлюминийМедь + алюминий
Размеры вентилятора (ШхВхГ)2х SP140L High Torque PWM (140x140x25 мм)2x NZXT RF-FX142-NP (140x140x25 мм)2x Noctua NF-A15 PWM
Уровень шума вентилятора43 дБ37 дБ24,6 дБ
Скорость вращения вентилятора600-2100 об/мин800-2000 об/мин300-1500 об/мин
Совместимость с платформамиIntel LGA775/1366/1150/1151/1155/1156/2011 AMD AM2/2+/AM3/3+/FM1/2/2+Intel LGA775/1366/1150/1151/1155/1156/2011 AMD AM2/2+/AM3/3+/FM1/2/2+Intel LGA775/1366/1150/1151/1155/1156/2011 AMD AM2/2+/AM3/3+/FM1/2/2+
Цена11 500 руб. ($130)12 500 руб.8500 руб. ($90)
Price.ru
Arrows-left
Arrows-right
Reload
1 / 2

NZXT Kraken X61

В заключение

Тестирование наглядно показало, кто на свете всех милее. AIO-система H110i GT производительнее многих современных суперкулеров. Высокая эффективность «водянки» позволяет не только использовать ее с самыми горячими чипами, но и разгонять их.

Впрочем, победа не далась H110i GT малой кровью. Высокая эффективность охлаждения — это замечательно, но комфортная работа системы обеспечивается лишь на низких скоростях вращения вентиляторов. На высоких — кошмар и содомия. H110i GT даже на фоне суперкулеров стоит дорого, но по хорошему в эту «водянку» необходимо вложиться еще и заменить вентиляторы. Вот и получается, что покупка подобной системы охлаждения оправдает себя только в паре с очень горячим разогнанным процессором, то есть в предельно дорогих конфигурациях. В остальных случаях использовать такое устройство смысла нет.

Corsair H110i GT
Плюсы:Минусы:
Эффективное охлаждение любых современных центральных процессоров;Высокий уровень шума на средних оборотах, на максимальных — невыносимый.
Высокое качество сборки;
Функциональное программное обеспечение;
Возможность серьезного разгона процессора.
Высокое качество сборки;
Функциональное программное обеспечение;
Возможность серьезного разгона процессора.
