Готовь телегу зимой. Сравнение двухбашенных суперкулеров

Мощному центральному процессору необходим мощный кулер. Это аксиома. Самыми эффективными решениями среди воздушных систем охлаждения на сегодняшний день справедливо считаются двухбашенные модели. Мы сравнили пять популярных устройств от Cryorig, Deepcool, Noctua и Thermalright.

Тепловыделение центральных процессоров уже достаточно долгое время находится в определенной дельте ватт. И AMD, и Intel стараются с каждым новым поколением выпускать все более энергоэффективные чипы, но на деле топовым моделям, предназначенным для установки в десктоп, по-прежнему требуется мощное охлаждение. У современных процессоров, обладающих функцией разгона, уровень типичного тепловыделения составляет порядка 90-140 Вт. Он практически не меняется. Поэтому не так сильно эволюционируют и системы охлаждения, если вообще эволюционируют. Сегодня мы сравним друг с другом пять топовых кулеров, у которых конструкция радиатора выполнена в виде буквы U. Поэтому их называют двухбашенными. Первые изделия с подобной конструкцией появились достаточно давно. В свое время настоящим хитом стала модель Thermalright IFX-14. С момента его выхода прошло ни много ни мало восемь лет. Даже сейчас этот кулер способен эффективно охладить любой современный процессор. Было бы в наличии крепление под актуальный сокет. С тех пор двухбашенные кулеры стали эталоном среди воздушных систем охлаждения.

Сравнительное тестирование двухбашенных суперкулеров

Технические характеристики и особенности конструкции

Итак, в рамках сегодняшнего тестирования будет проведено состязание сразу между пятью кулерами с U-образной формой радиатора. Подробно с моделями NH-D15 и Silver Arrow SB-E Extreme мы уже знакомились, гиперссылки приведены в таблице. Поэтому описывать особенности конструкции этих устройств по второму кругу не вижу никакого смысла. А вот модели от Cryorig и Deepcool гостили в нашей тестовой лаборатории впервые. Им и уделим основное внимание. Как и решению NH-D15S от все той же Noctua. Перед тем, как перейти непосредственно к знакомству с охладителями, отмечу, что Silver Arrow SB-E Extreme в продаже уже не найти. Среди двухбашенных устройств Thermalright на данный момент реализуется тоже довольно-таки старенькая модель Silver Arrow IB-E Extreme. К сожалению, ее у меня под рукой не оказалось.

 Cryorig R1 UltimateDeepcool Assassin IINoctua NH-D15SNoctua NH-D15Thermalright Silver Arrow SB-E Extreme
Размеры кулера в сборе (ШхВхГ)140х168х142,4 мм143х167х158 мм150x165x135 мм150х165х161 мм154x165x129,5 мм
Материал радиатора                     медь, алюминиймедь, алюминиймедь, алюминиймедь, алюминиймедь, алюминий
Размеры вентилятора (ШхВхГ)2х 140x140x25 мм1х 140x140x26 мм 1х 120x120x26 мм1х 140x150x25 мм1х 140x150x25 мм 1х 140x140x25 мм2x 140х152х26,5 мм
Тип подшипника вентилятораHPLN (High Precision Low Noise)ГидродинамическийSSO2-bearingSSO2-bearingКачения
Воздушный поток вентилятора76 CFM70/68 CFM140,2 CFM140,2 CFM31-130 CFM
Уровень шума вентилятора19-23 дБ17,8-27,3 дБ19,2-24,6 дБ19,2-24,6 дБ21-45 дБ
Скорость вращения вентилятора700-1300 об/мин300-1400 об/мин300-1500 об/мин300-1500 об/мин600-2500 об/мин
Совместимость с платформамиIntel LGA775/1366/1155/1156/2011 AMD AM2/2+/AM3/3+/FM1/2/2+
Вес (с вентиляторами)1282 г1479 г1150 г1320 г1090 г
Цена6300 руб.4900 руб.7300 руб.7700 руб.N/A
Price.ru    N/A

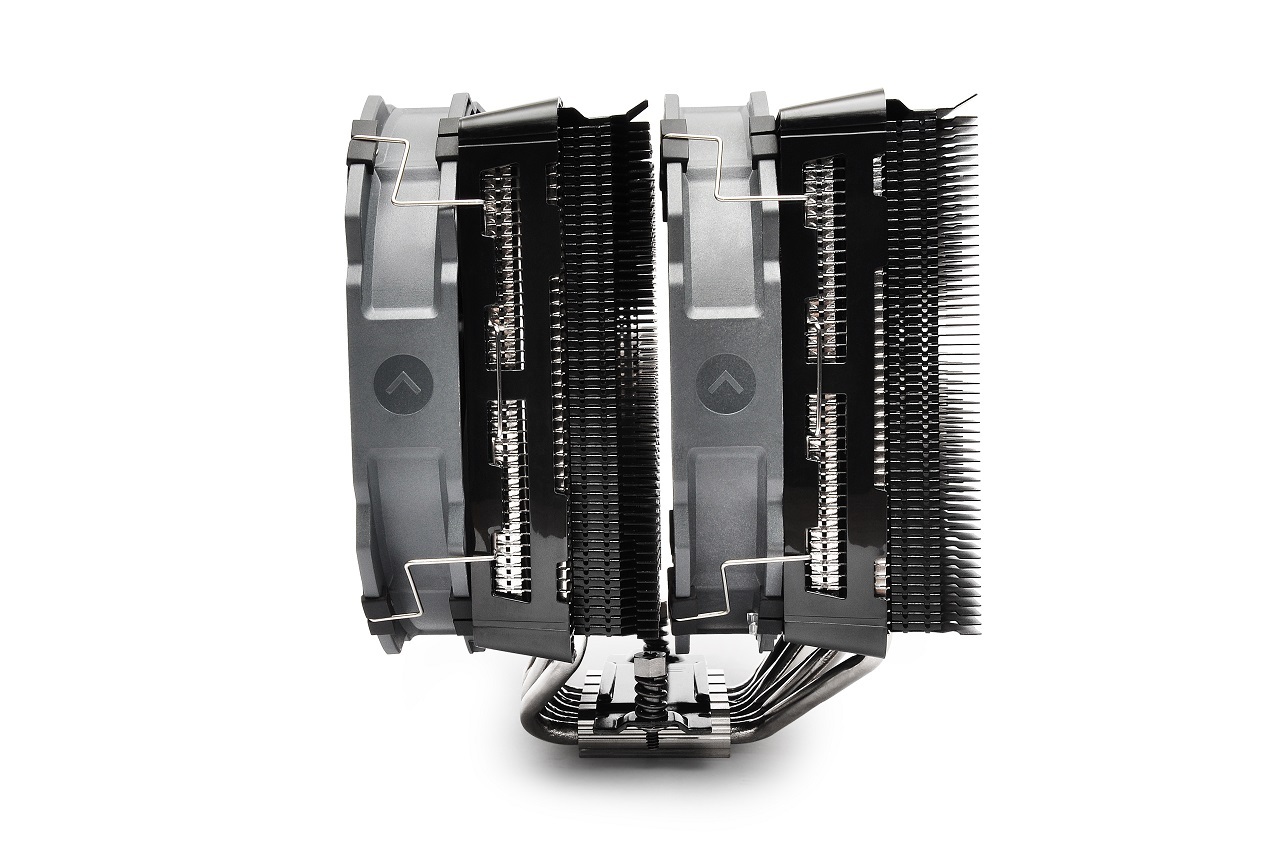

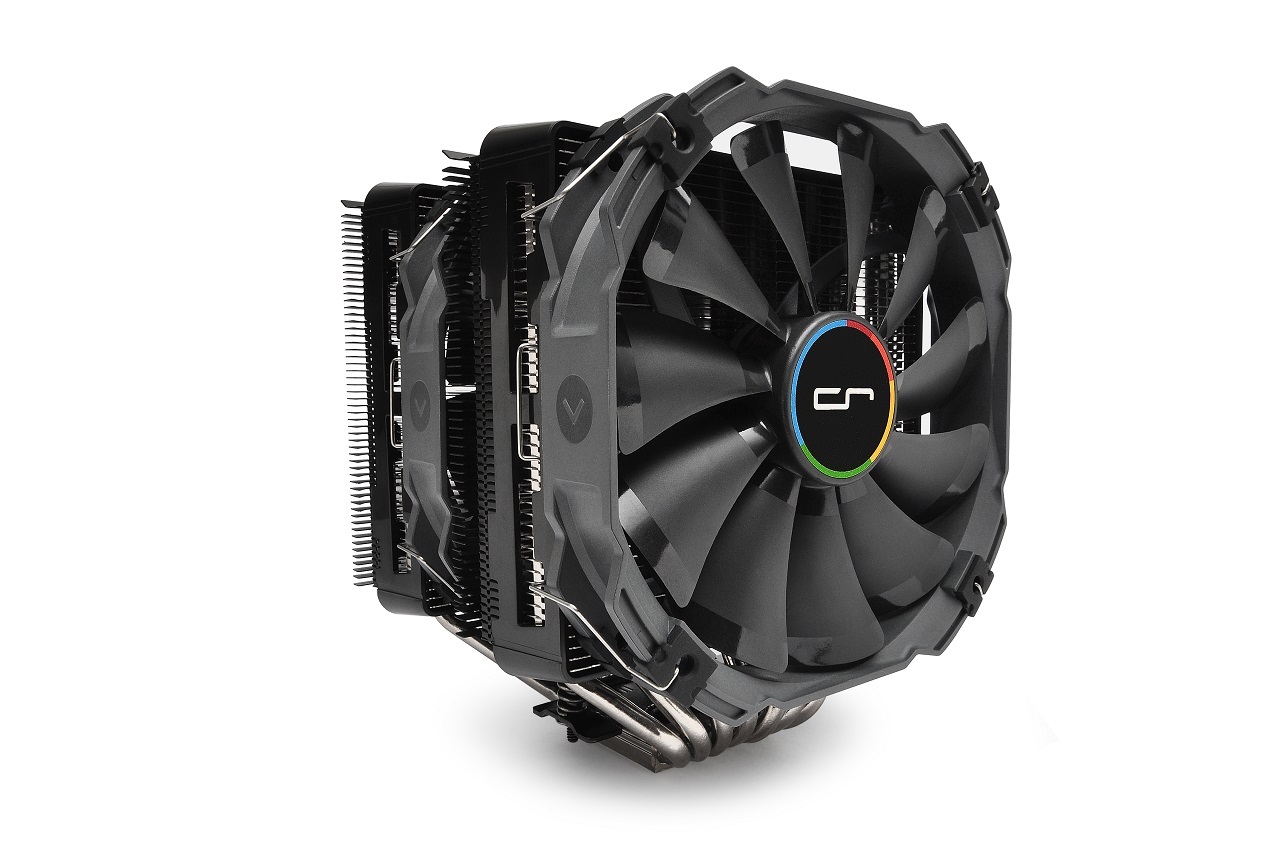

Cryorig R1 Ultimate

Cryorig можно считать относительно новым брендом на российском рынке систем охлаждения. Вообще фирма образовалась в 2013 году выходцами из Thermalright, Prolimatech и Phanteks. Так что эти ребята определенно знают толк в кулерах. Уже сейчас продуктовое портфолио компании насчитывает приличное количество различных систем охлаждения, включая СВО.

Распаковка устройства сразу же демонстрирует отношение фирмы к своим покупателям. Комплектация шикарная. Все элементы крепления, относящиеся к различным платформам, расфасованы по разным пакетикам. Есть небольшая брошюра, в которой детально расписана схема установки кулера. Приятно радует наличие Г-образной крестовой отвертки и даже такого элемента, как проспиртованная салфетка для обезжиривания поверхности кулера и процессора. Из дополнительных элементов отмечу наличие в комплекте двух дополнительных скоб для установки третьего вентилятора и Y-образного переходника для объединения проводов. Термопаста носит название CP9. К сожалению, никакой дополнительной информации об этом интерфейсе производитель не распространяет. Шприца хватит на 2-3 раза. В целом за комплектацию Cryorig R1 Ultimate получает пятерку с плюсом.

Комплектация Cryorig R1 Ultimate

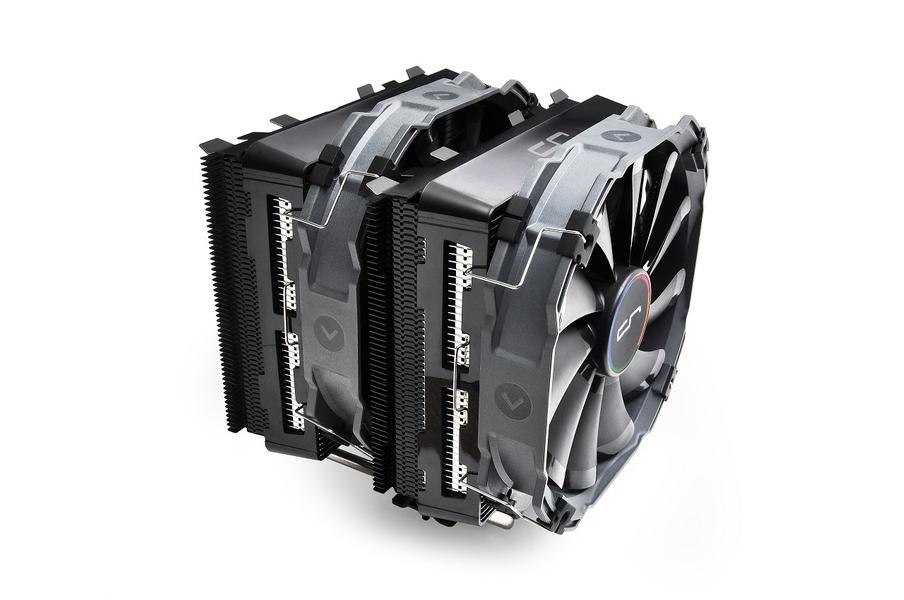

Основа радиатора — семь 6-миллиметровых трубок. Конструкция U-образной формы оказалась несимметричной. Теплотрубки с одной стороны серьезно изогнуты. Это сделано специально, чтобы кулер не конфликтовал с модулями оперативной памяти. Один вентилятор установлен между башнями, вторая крыльчатка крепится к радиатору с внешней стороны. Пластиковые кожухи играют не только роль декоративных элементов, на них держатся скобы. В совокупности R1 Ultimate оказался самым высоким кулером среди участников сегодняшнего тестирования. Впрочем, устройствам подобного класса в минус сей факт никак не занесешь.

Arrows-left
Arrows-right
Reload
1 / 2

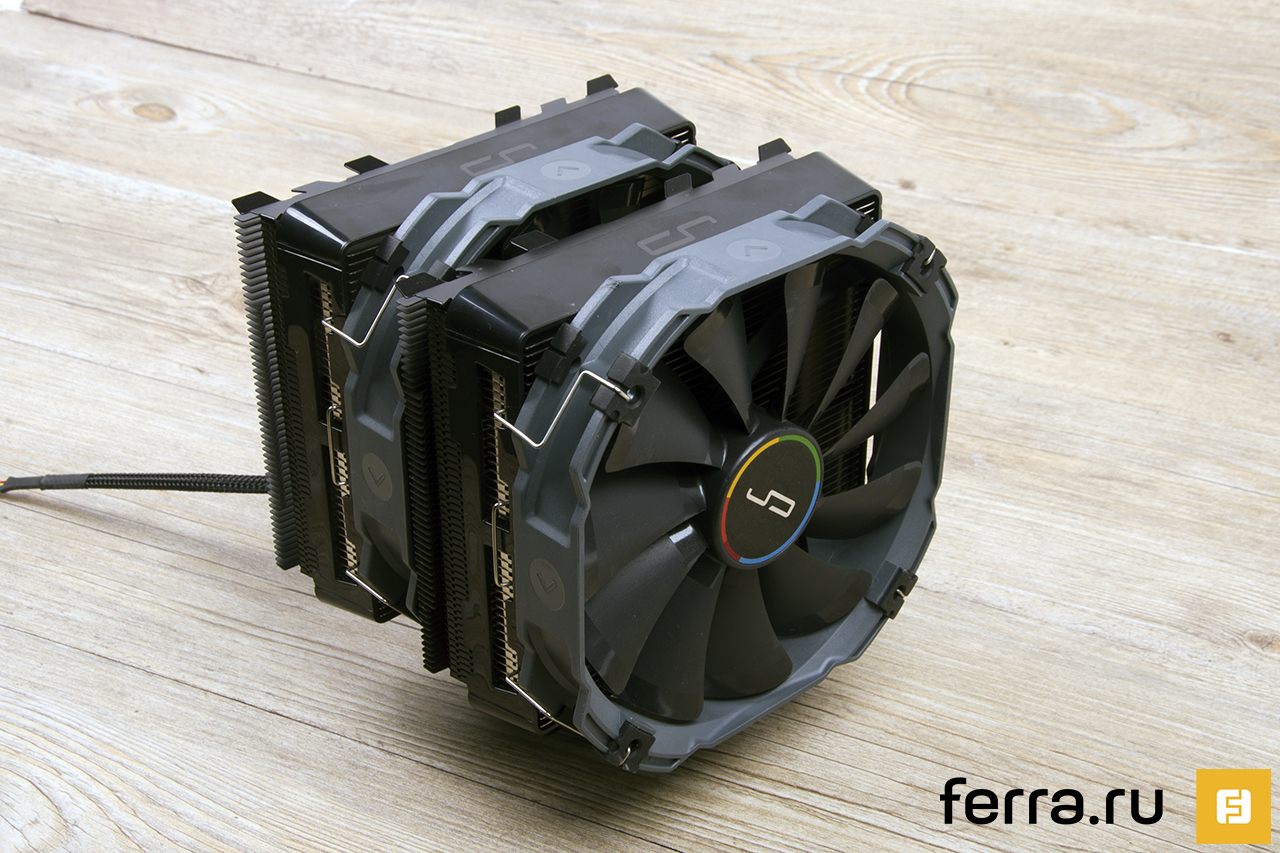

Cryorig R1 Ultimate

Если рассмотреть радиатор системы охлаждения более внимательно, то легко заметить ряд интересных особенностей. Так, при сборке R1 Ultimate применена технология компрессионной пайки пластин к никелированным теплотрубкам. В других процессорных кулерах обычно применяется метод опрессовки, когда из определенного количества алюминиевых ребер составляют секцию, делают в ней отверстия нужного диаметра и насаживают ее в натяг на теплотрубки. Здесь же каждая пластина радиатора разделена пополам и припаяна к теплотрубкам. Производитель утверждает, что за счет этого удалось увеличить площадь контакта на 10%. Как следствие, улучшилась эффективность теплообмена между медной теплотрубкой и алюминиевой пластиной. Кстати, ребра у R1 Ultimate имеют форму трапеции. Плюс на выходе воздушного потока они оснащены дополнительными пазами.

Особенности конструкции Cryorig R1 Ultimate

Вторая технология, применяемая в R1 Ultimate, получила название Jet Fin Acceleration System. Из-за разделения пластин пополам одна часть секции радиатора получила 42 алюминиевых элемента толщиной 0,4 мм с межреберным расстоянием 2,4 мм. Вторая часть секции состоит из 53 пластин с зазором 1,8 мм. Лично я еще не встречал такой нетривиальной компоновки ребер радиатора.

Особенности конструкции Cryorig R1 Ultimate

Наконец, сами теплотрубки припаяны к подошве радиатора на разном расстоянии. Так, четвертая теплотрубка расположена ближе всего к основанию. По мнению инженеров Cryorig, таким способом достигается наибольшая эффективность при заборе тепла у процессора.

Cryorig R1 Ultimate

Для установки R1 Ultimate на процессор нет необходимости снимать вентилятор, размещенный между секциями. Г-образная отвертка без проблем помещается между пазами пластин. Сам крепеж по своей конструкции очень напоминает систему от Deepcool. В итоге процесс установки на любой сокет занимает от силы пару минут. Просто, удобно, надежно.

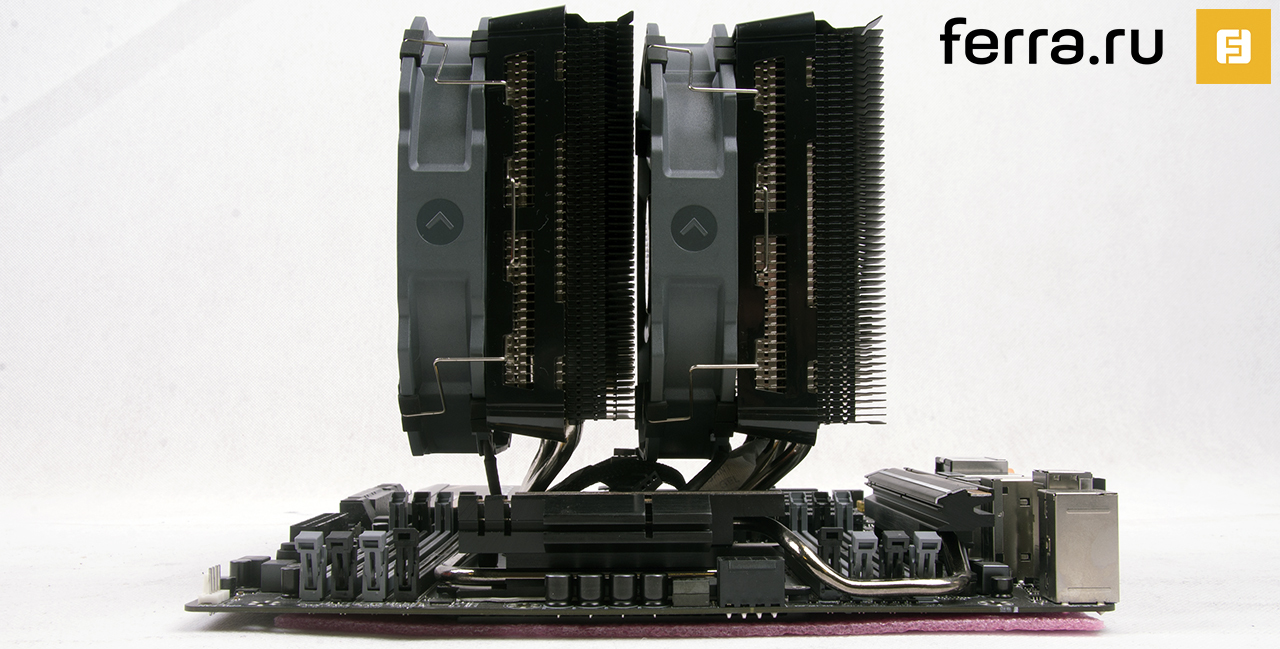

Как я уже говорил, часть кулера накрывает два ближайших слота для установки оперативной памяти. В итоге в порты DIMM можно установить модули высотой 30-35 мм. Это единственное ограничение R1 Ultimate. Кулер массивен, но ближе стоящий слот расширения (в случае с GIGABYTE GA-X99UD7 WIFI — PCI Express x16) не перекрывается.

Arrows-left
Arrows-right
Reload
1 / 2

Установка Cryorig R1 Ultimate

Основание устройства имеет идеально ровную поверхность. Но полировки до зеркального состояния нет. Тем не менее отпечаток термопасты получается равномерным. Тестирование проводилось с процессором Core i7-5960X. Это большой по площади чип, теплораспределительная крышка которого полностью контактирует с подошвой. С использованием мелких процессоров (например, Skylake) есть вероятность, что контактировать будут далеко не все семь теплотрубок.

Основание Cryorig R1 Ultimate

В комплекте с R1 Ultimate идут два 140-мм вентилятора XF140. Информации об этих 11-лопастных вертушках не очень много. В частности, производитель указывает тип подшипника с оригинальным названием HPLN (High Precision Low Noise). Скорость вращения «карлсонов» может меняться в диапазоне от 700 об/мин до 1300 об/мин. Все вентиляторы снабжены резиновыми прокладками, уменьшающими вибрацию.

Галерея фотографий Cryorig R1 Ultimate.

Arrows-left
Arrows-right
Reload
1 / 3

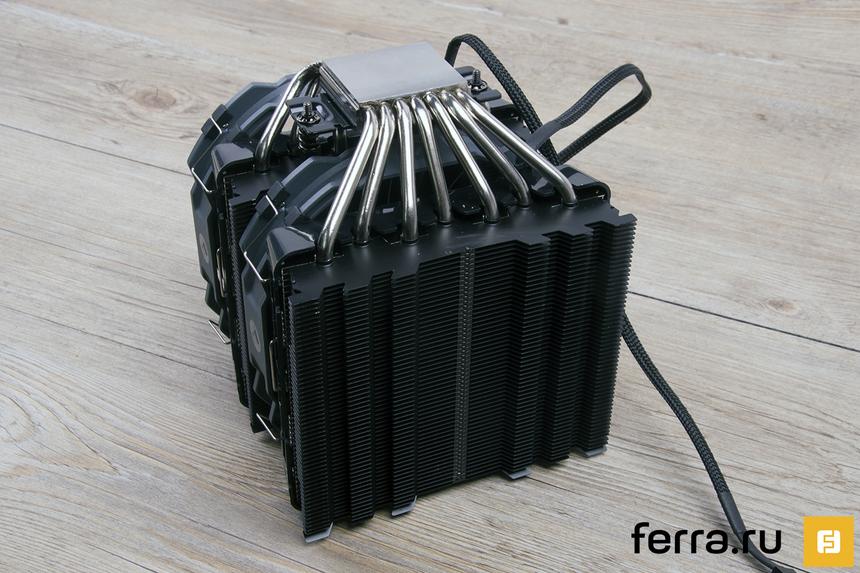

Cryorig R1 Ultimate

Arrows-left
Arrows-right
Reload
1 / 3

Cryorig R1 Ultimate

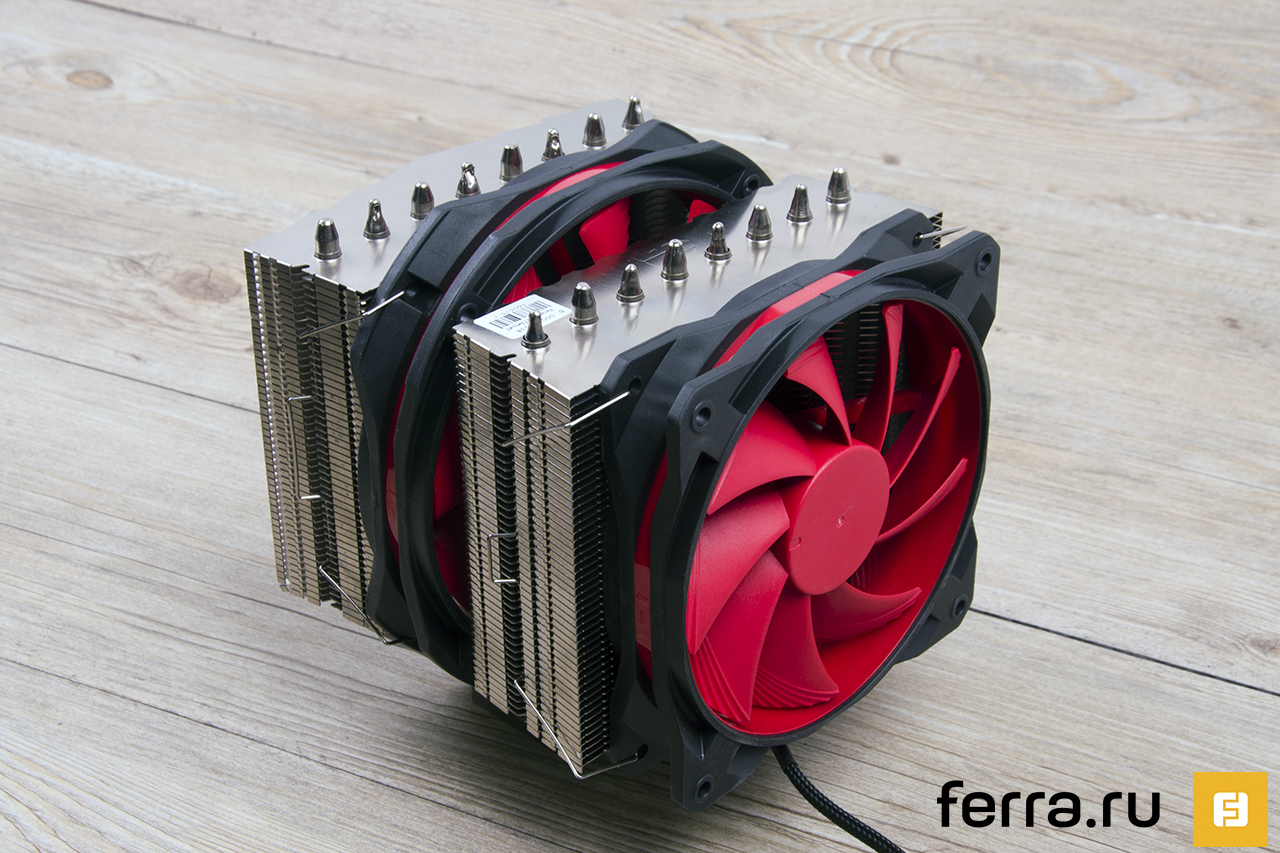

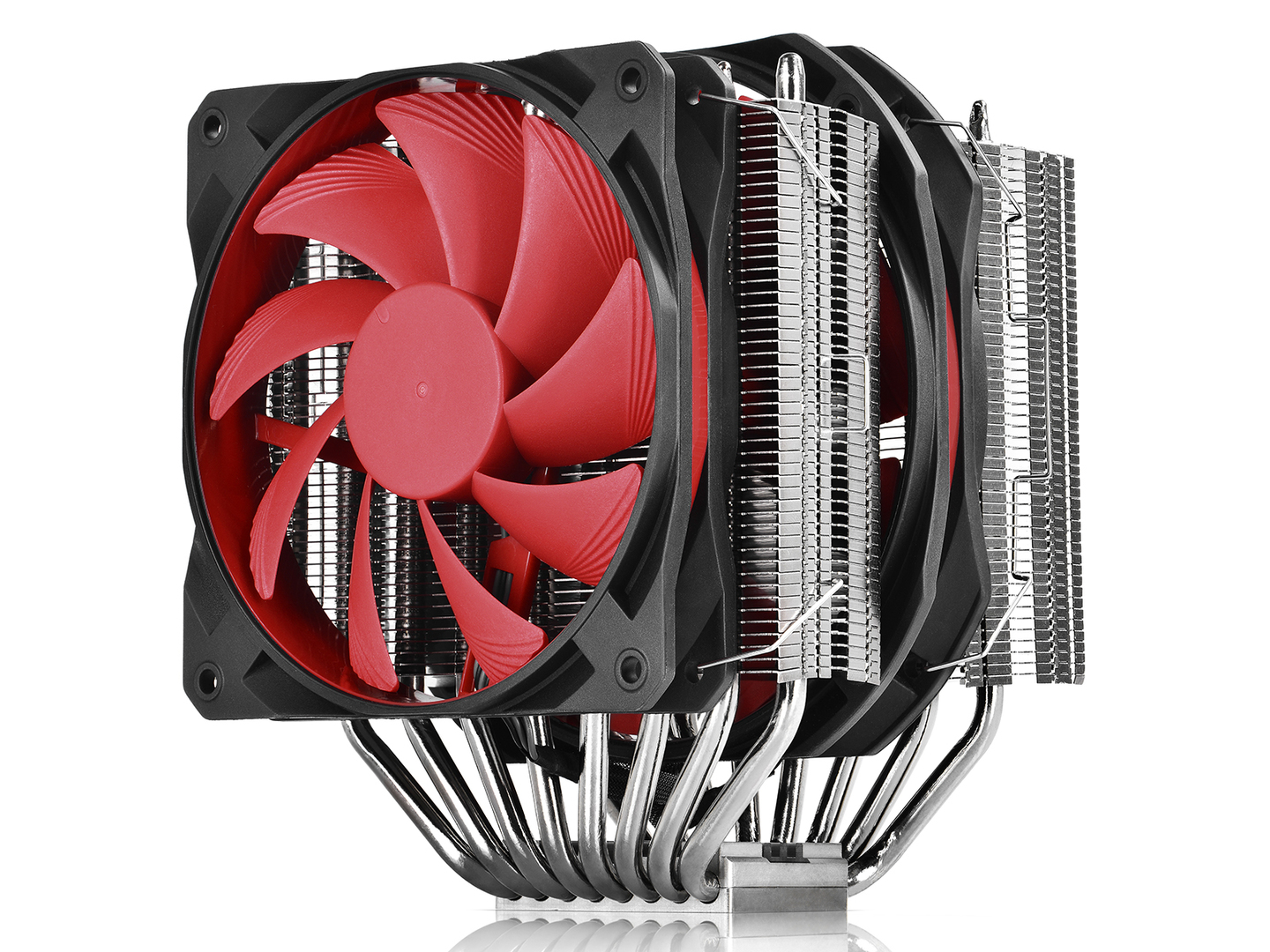

Deepcool Assassin II

Компания Deepcool в 2013 году запустила суббренд Gamer Storm. К ней и относится модель Assassin II. В комплект поставки входит все самое необходимое. Есть крепеж под все современные процессорные гнезда и дополнительные скобы для монтажа еще двух вентиляторов. Не вызывает доверия только тюбик безымянной термопасты. Он небольшой, его хватит на один раз. Интерфейс оказался очень вязким. Пришлось помучиться с его размазываем по поверхности теплораспределительной крышки процессора. Также в комплекте нашелся специальный переходник для объединения четырех вентиляторов.

Arrows-left
Arrows-right
Reload
1 / 2

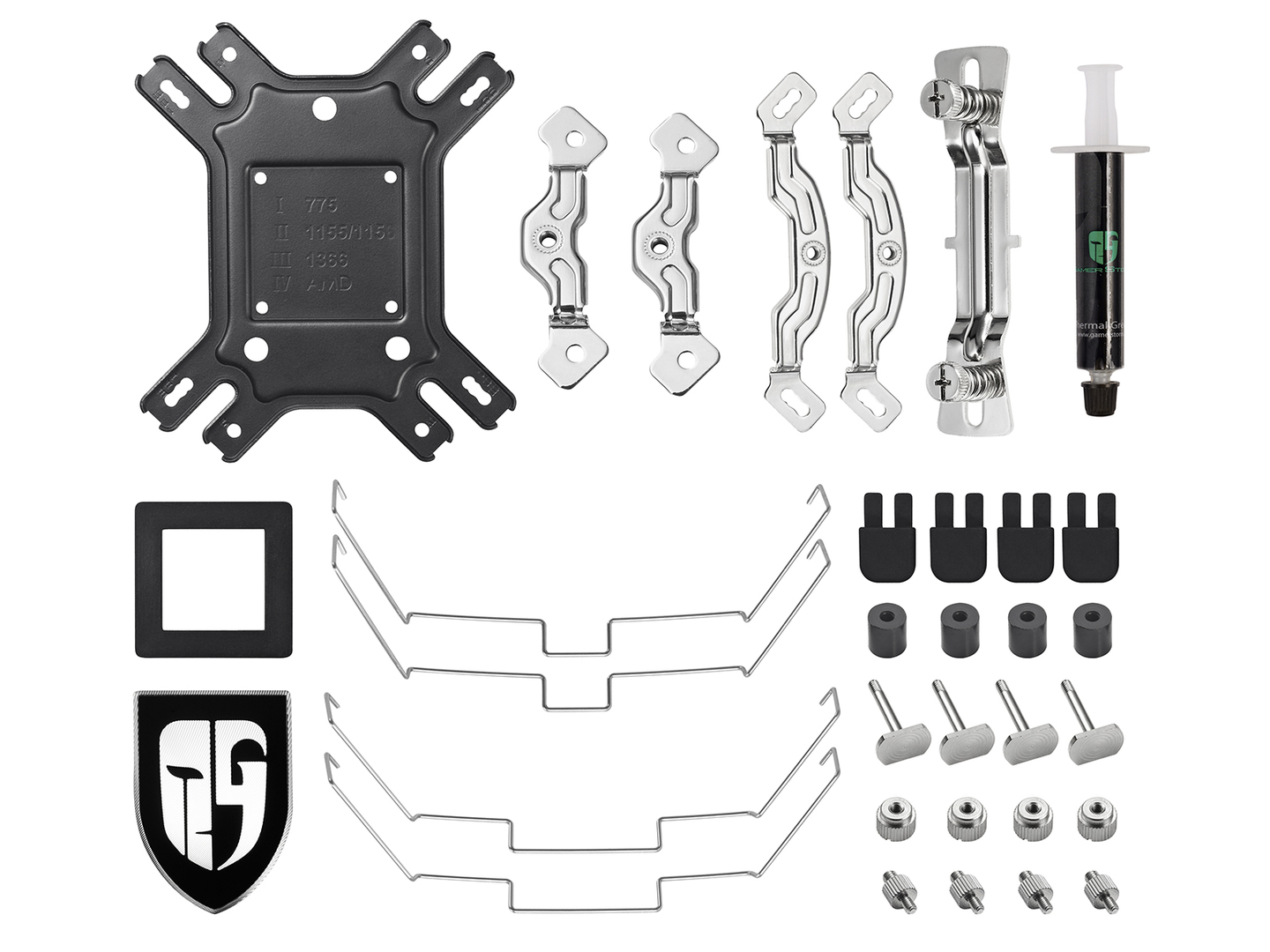

Комплектация Deepcool Assassin II

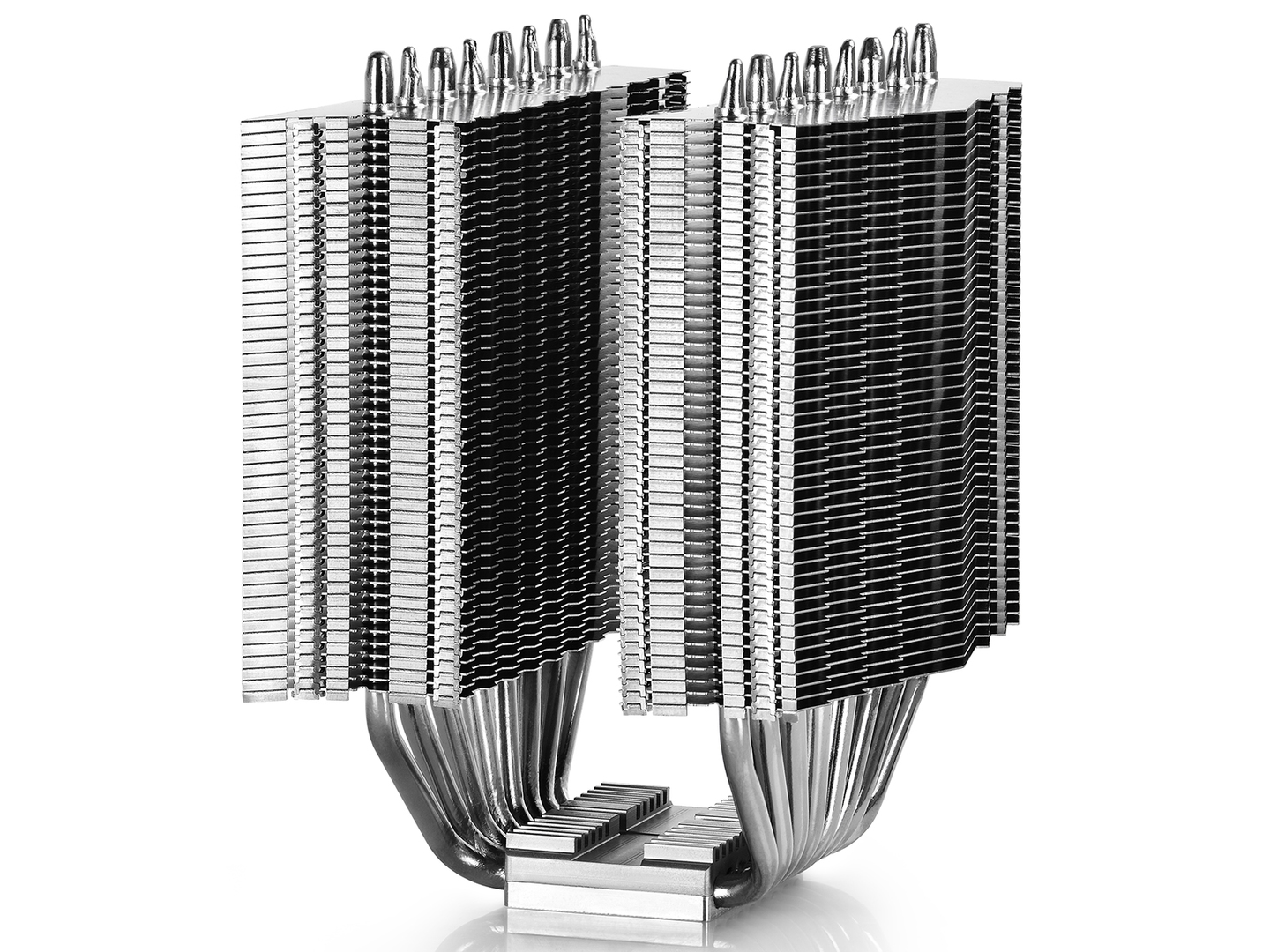

В свое время мы протестировали первую версию «убийцы». Кулер оставил о себе исключительно положительные впечатления. Вторая версия устройства несколько видоизменилась. В частности, инженеры Deepcool решили отказаться от симметричной U-образной конструкции. У Assassin II пластины имеют разную форму. Намой взгляд, сделано это исключительно ради дизайна. На каждую секцию приходится по 48 алюминиевых ребер. Они насажены на восемь никелированных теплотрубок. Вместе с вентиляторами высота кулера составляет приличные 167 мм. Особых эксклюзивных технологий при создании Assassin II не замечено. Это классический двухбашенный кулер.

Arrows-left
Arrows-right
Reload
1 / 2

Deepcool Assassin II

В комплекте с радиатором идут два вентилятора разного размера. С внешней стороны устанавливается 9-лопастная 120-мм крыльчатка. Скорость ее вращения может меняться в диапазоне 300-1200 об/мин. Чуть забегая вперед, скажу, что заставить работать «ветродуи» на столь низких оборотах у меня не получилось. В первом «ассасине» тоже использовался 120-мм вентилятор, однако менять его скорость вращения не представлялось возможным. Второй «карлсон» устанавливается между башнями. Он может раскручиваться чуть сильнее, до 1400 об/мин.

Пластиковый каркас с мотором и лопастями обоих вентиляторов помещен в резиновый корпус. В основе лежит надежный гидродинамический подшипник. На лопасти вентиляторов нанесены профильные риски.

Deepcool Assassin II

Для установки Assassin II используется универсальный бекплейт. Он необходим и для платформы AMD, и для Intel. Процесс инсталляции достаточно прост и не занимает много времени. Данная крепежная система уже давно используется в башенных кулерах Deepcool. Чтобы закрепить кулер, необходимо заранее снять 140-мм вентилятор.

Радиаторы имеют разную толщину. Следовательно, его необходимо установить так, чтобы со стороны слотов для оперативной памяти было как можно больше места. В противном случае Assassin II перекроет все четыре слота DIMM. При правильной установке — два. Подойдут модули оперативной памяти высотой не более 40 мм. По ширине «убийца» весьма компактен для устройства подобного калибра. Проблем с перекрытием слотов расширения материнской платы не возникнет.

Arrows-left
Arrows-right
Reload
1 / 2

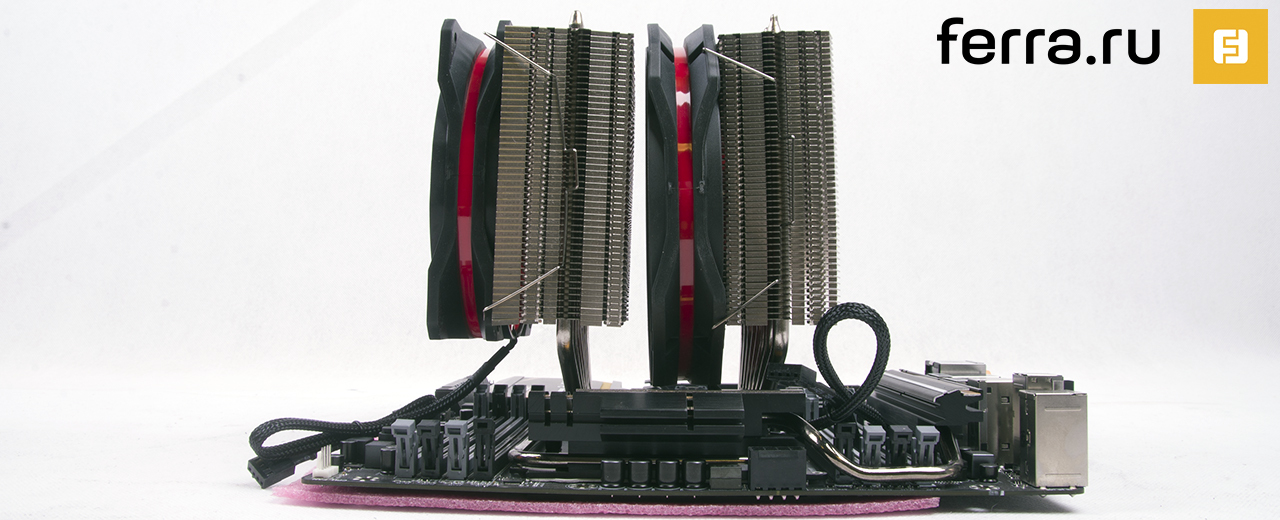

Установка Deepcool Assassin II

Основание кулера имеет идеально ровную поверхность. Отпечаток получается очень равномерным. Сама подошва отполирована до зеркального состояния.

Основание Deepcool Assassin II

Галерея фотографий Deepcool Assassin II.

Arrows-left
Arrows-right
Reload
1 / 3

Deepcool Assassin II

Arrows-left
Arrows-right
Reload
1 / 3

Deepcool Assassin II

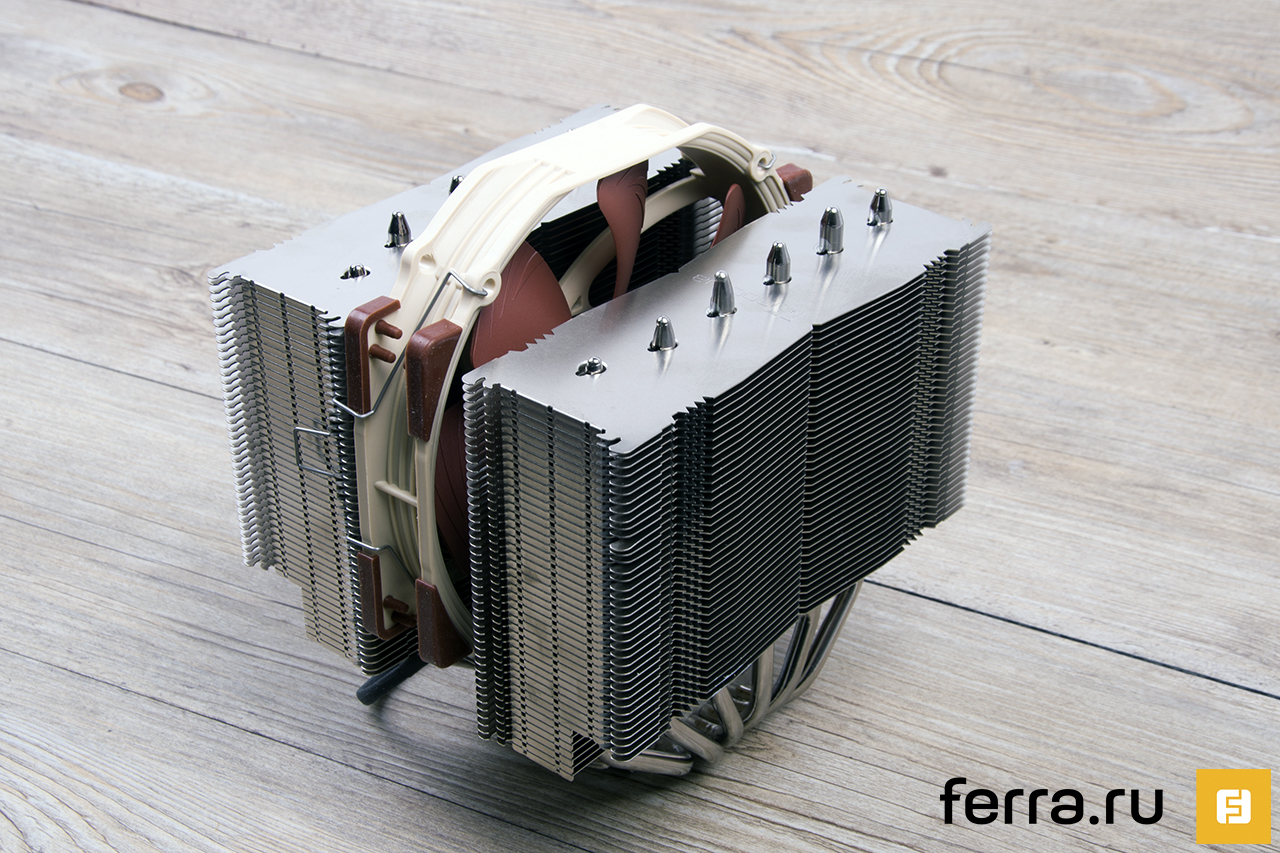

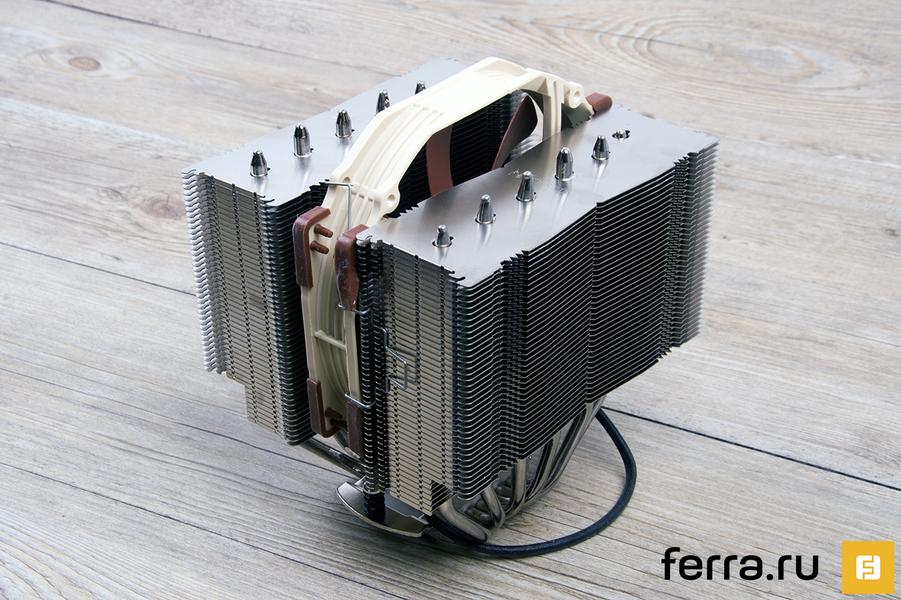

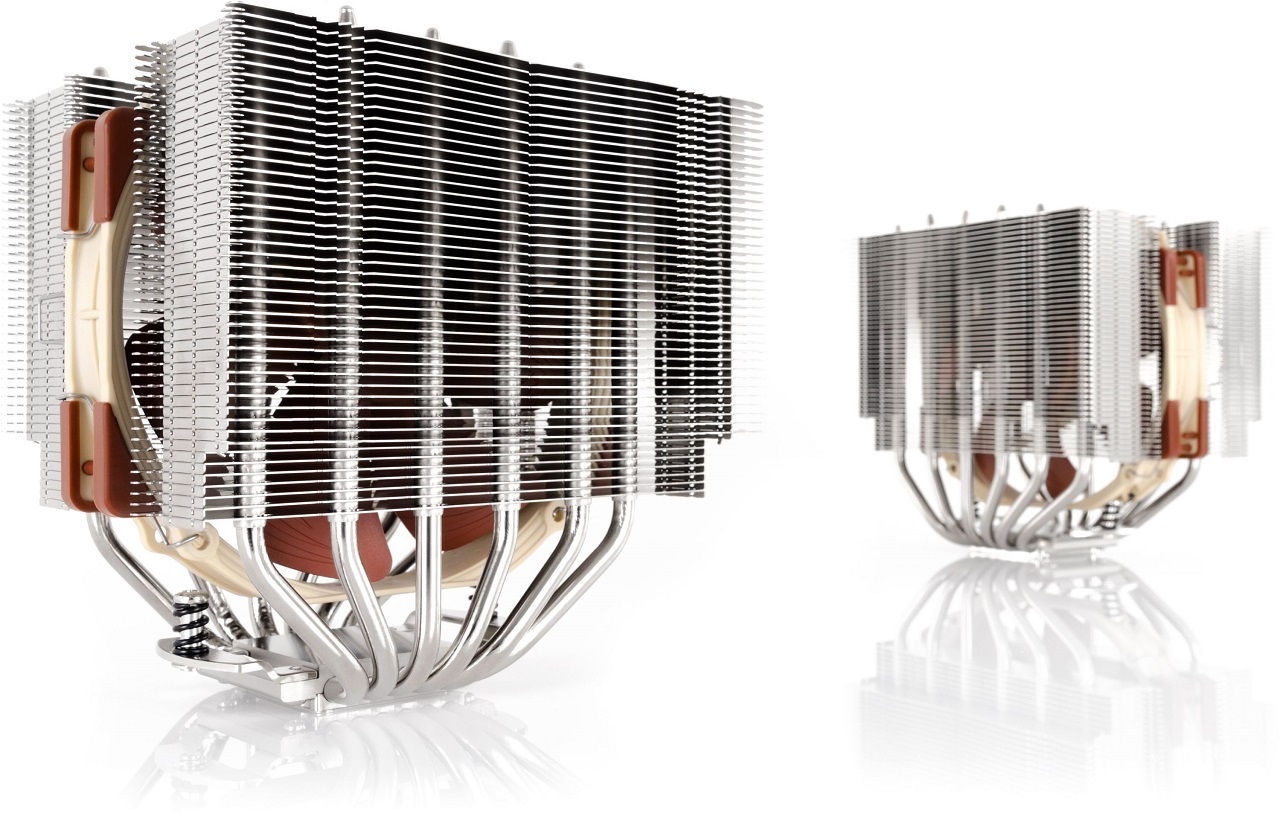

Noctua NH-D15S

Австрийский производитель знает толк в создании двухбашенных кулеров. В свое время энтузиастов всего мира покорила модель NH-D14, а затем вышла улучшенная ревизия под названием NH-D15. Как видите, модель NH-D15S является производной от этого суперкулера. При кажущемся сходстве эти два устройства имеют парочку заметных отличий.

Комплект поставки любого кулера Noctua — это настоящий образец для подражания. Все элементы бережно расфасованы по пакетикам и распределены по типу используемых платформ. Как всегда, в комплекте идет Г-образная крестовая отвертка и большой шприц термопасты NT-H1, которой хватит на несколько раз. Переходник L.N.A. снижает скорость вращения вентилятора с 1500 об/мин до 1200 об/мин.

Комплектация Noctua NH-D15S

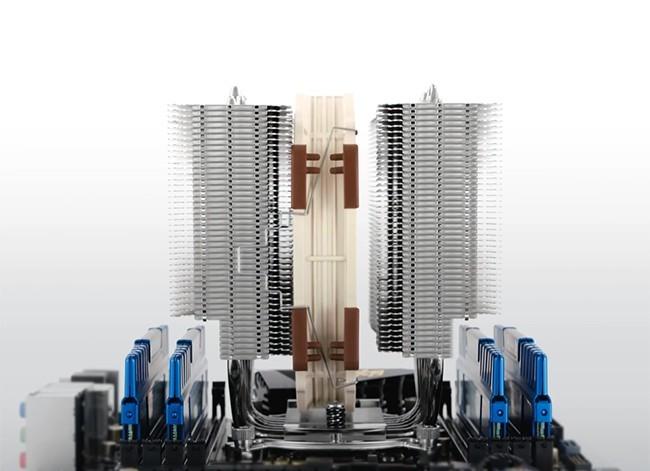

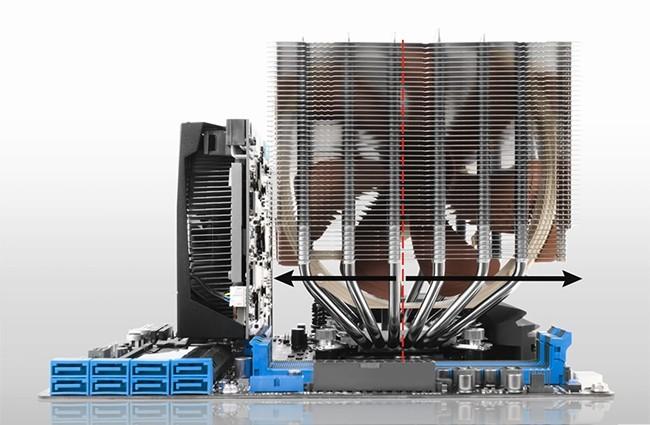

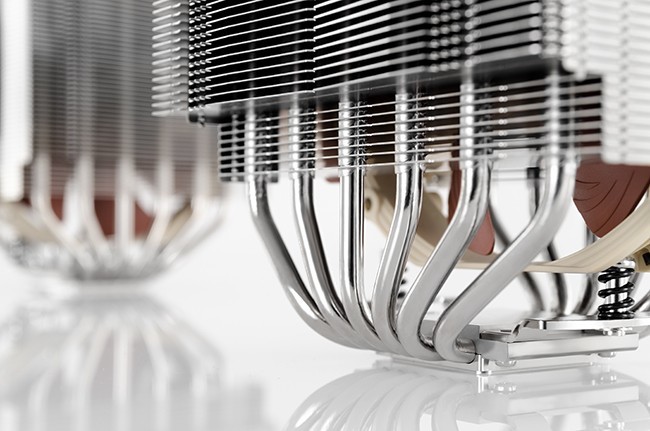

Сперва может показаться, что NH-D15S — это NH-D15, но с одним вентилятором в комплекте. А что, ведь в основе радиатора все также лежат шесть медных никелированных тепловых трубок. Каждая секция состоит из 45 алюминиевых ребер. И все же радиатор NH-D15 имеет полностью симметричную конструкцию. У NH-D15S теплотрубки и секции смещены таким образом, что при одинаковой ширине в 150 мм кулер не перекроет ближайший слот расширения. Поэтому устройство совместимо с большинством материнских плат форм-фактора mATX. В остальном NH-D15S и NH-D15 очень похожи друг на друга.

Arrows-left
Arrows-right
Reload
1 / 2

Noctua NH-D15S

В комплекте с устройством идет 140-мм вентилятор NF-A15 PWM. Его максимальная частота может достигать 1500 об/мин. При помощи переходника L.N.A. скорость вращения можно ограничить 1200 об/мин. В основе «карлсона» лежит гидродинамический подшипник SSO2 с ресурсом порядка 150 000 часов.

Noctua NH-D15S

Установка любого кулера Noctua проста до безобразия и занимает всего пару минут. К надежности крепления претензий нет, к силе прижима тоже. За счет использования всего одного вентилятора NH-D15S оказался самым неглубоким кулером. И все же два слота DIMM будут перекрыты. Впрочем, пластины имеют специальные вырезы с обеих сторон. В итоге вместе с этой системой охлаждения в компьютер могут быть установлены планки памяти высотой до 65 мм. Слот PCI Express x16 материнской платы не перекрывается.

Arrows-left
Arrows-right
Reload
1 / 2

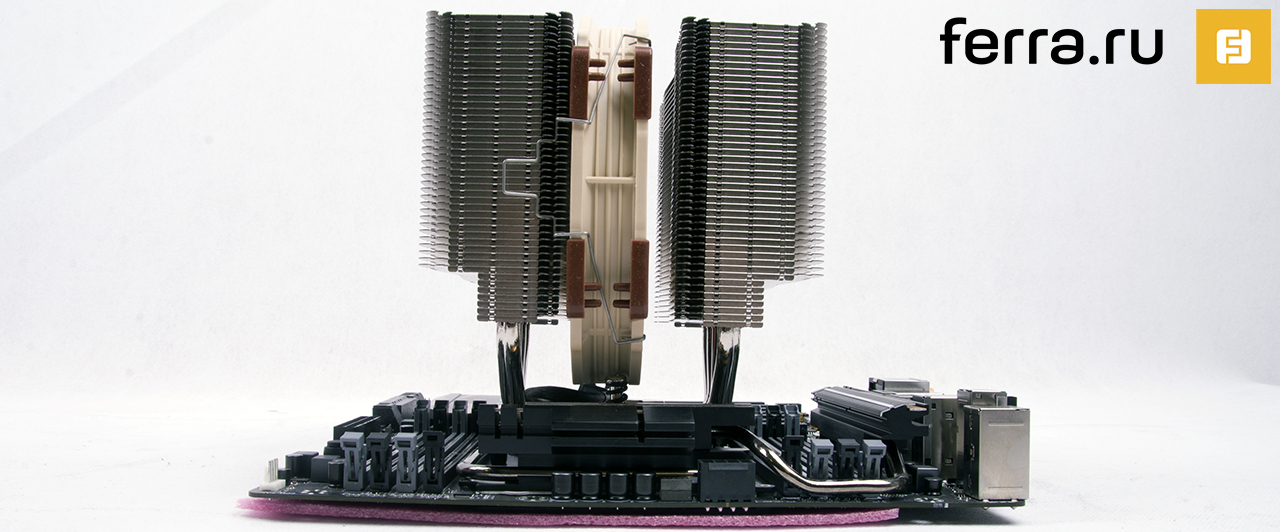

Установка Noctua NH-D15S

Основание кулера идеально ровное, но сама поверхность до зеркального состояния не доведена. Впрочем, это давняя традиция австрийской компании. Отпечаток термопасты получился ровным.

Основание Noctua NH-D15S

Галерея фотографий Noctua NH-D15S.

Arrows-left
Arrows-right
Reload
1 / 3

Noctua NH-D15S

Arrows-left
Arrows-right
Reload
1 / 3

Noctua NH-D15S

Тестирование

Тестовый стенд:

·

Процессор: Intel Core i7-5960X, 3,3 ГГц (3,5 ГГц), 140 Вт.

·

Материнская плата: GIGABYTE GA-X99UD7 WIFI.

·

Оперативная память: DDR4-2133, 4x 8 Гбайт.

·

Видеокарта: NVIDIA GeForce GTX 950.

·

Накопитель: SSD, 240 Гбайт.

·

Операционная система: Windows 10 x64.

Тестирование суперкулеров проводилось в несколько этапов. Я взял самый горячий на сегодняшний день процессор Intel Core i7-5960X, уровень TDP которого, согласно официальным данным, составляет 140 Вт. Номинальная тактовая частота «камня» составляет 3,3 ГГц, но в режиме Turbo Boost она перманентно увеличивается до 3,5 ГГц. Я зафиксировал показатель на отметке 3,5 ГГц, чтобы тестирование получилось более релевантным. Все кулеры тестировались в трех режимах: при минимальной частоте оборотов в минуту вентилятора/вентиляторов, средней частоте и максимальной скорости вращения крыльчаток. Второй этап — разгон. Частота процессора была увеличена до 4 ГГц. Для этого пришлось увеличить напряжение питания с 1 В до 1,2 В. Вот такой неудачный чип у меня оказался. Существуют экземпляры, способные гнаться при напряжении 1,1-1,2 до 4,2-4,3 ГГц. В любом случае в таком режиме работы Core i7-5960X станет очень серьезным испытанием для любой существующей системы охлаждения. При разгоне вентиляторы кулеров работали в автоматическом режиме. Нагружала процессор программа LinX 0.6.5 — самое ресурсоемкое приложение на сегодняшний день. В 99% случаев в домашних условиях система не будет работать в таких условиях. Для каждого режима было отведено 15 минут. Температура помещения на момент тестирования составляла 25 градусов Цельсия.

Для каждого кулера использовалась термопаста, идущая в комплекте вместе с устройством.

Уровень шума замерялся на расстоянии одного метра от тестового стенда. В системе использовались блок питания и видеокарта, работающие в пассивном режиме. Минимальный уровень шума в помещении — 36 дБ.

Начнем с температур. Для начала предлагаю ознакомиться с итоговой таблицей. У всех моделей проявляется одна и та же тенденция. А именно ощущается заметная разница в эффективности охлаждения при минимальной и средней частотах вращения вентиляторов. Видимо, в самом щадящем режиме воздушным нагнетателям не хватает эффективности, чтобы полностью «прокачать» габаритный двухбашенный радиатор. Особенно сильно разрыв заметен у Cryorig R1 Ultimate и Deepcool Assassin II. В первом случае разница между самыми горячими ядрами составила 13 градусов Цельсия, во втором — 9 градусов Цельсия. В то же время при средней и максимальной частотах вращения крыльчаток падение температуры оказалось менее заметным. В этом плане наиболее пассивным оказался кулер Thermalright. Изменение скорости вращения вентиляторов с 1000 об/мин до 2500 об/мин позволило «снять» с процессора всего 4 градуса Цельсия. Как вы прекрасно понимаете, при этом заметно увеличился и шум.

Результаты тестирования

Что касается абсолютного сравнения кулеров, то формально лучший результат продемонстрировал Thermalright Silver Arrow SB-E Extreme. Впрочем, точно такой же результат показал и Noctua NH-D15. Среди новичков, тестируемых лабораторией впервые, лучшим оказалась модель от Cryorig. При максимальной частоте оборотов она опередила Deepcool Assassin II и Noctua NH-D15S на 3,5 градуса Цельсия и 3,4 градуса Цельсия соответственно. В общем и целом, все устройства отлично справились с охлаждением горячего Core i7-5960X.

Результаты тестирования

Суперкулеры покупают для разгона центральных процессоров. Поднять частоту восьмиядерного «камня» с TDP порядка 140 Вт — задачка не из легких. Особенно при высоком напряжении питания. С разгоном до 4 ГГц справились почти все участники тестирования. Кулер Deepcool во время стресс-теста несколько раз сбрасывал частоту до 3,7 ГГц. Именно в эти моменты были зафиксированы максимальные температуры. В итоге Assassin II занял последнее место. Модель Noctua NH-D15S оказалась всего на один градус эффективнее, но при этом процессор за отведенное время ни разу не скидывал тактовую частоту с предустановленных 4 ГГц. Этот тестовый отрезок продемонстрировал, что среди испытуемых моделей лучшим запасом прочности обладает Noctua NH-D15.

Результаты тестирования, разгон

Завидная эффективность охлаждения — это, конечно, здорово. Только низкие температуры должны коррелироваться с комфортным уровнем шума, издаваемым процессорным кулером. Вот возьмем модель от Thermalright. Да, эта система оказалась самой эффективной при раскрутке двух 140-мм крыльчаток до 2500 об/мин. Однако по уровню шума она может конкурировать с небольшими… пылесосами. Назвать показатель в размере 53,2 дБ, полученный на расстоянии метра от стенда, комфортным никак нельзя. Использовать Silver Arrow SB-E Extreme в таком режиме просто невозможно. Впрочем, нет смысла зацикливаться на устройстве, выведенном из торгового оборота.

Весьма шумным при частоте вращения от 1000 об/мин оказался кулер Cryorig R1 Ultimate. В плане охлаждения наиболее сбалансированными выглядят модели от Deepcool и Noctua. Да, при максимальной частоте вращения вентиляторов их работа заметна, но назвать ее некомфортной нельзя.

Уровень шума

Вот теперь, изучив все аспекты работы суперкулеров, можно смело заявить, что наиболее сбалансированными оказались решения Noctua. Они эффективно охлаждают центральный процессор. Плюс делают это тише, нежели основные конкуренты.

В заключение

Да, устройства Noctua вновь продемонстрировали свое высочайшее качество. Модель NH-D15 выиграла в сегодняшнем тестировании. Кулер NH-D15S логично уступил ей, ведь в комплекте с устройством идет всего один вентилятор. Использование второй крыльчатки с большой долей вероятности позволит установить между этими системами знак равенства. Конструкция радиатора NH-D15S идеально выверена. При своих габаритах он абсолютно не конфликтует с остальными комплектующими.

В то же время мне очень понравились устройства от Deepcool и Cryorig. Assassin II оказался наименее эффективным среди рассмотренных сегодня суперкулеров. Тем не менее он обладает хорошими шумовыми характеристиками. К тому же кулер имеет наименьший ценник. Это серьезный плюс данной модели. Охлаждение R1 Ultimate практически на равных соперничает с Noctua NH-D15. Да, кулер работает шумнее, но и стоит при этом заметно меньше. При должной настройке всегда можно ограничить скорость вращения вентиляторов. Как показало тестирование, максимальная скорость вращения не всегда ощутимо влияет на эффективность охлаждения.

Двухбашенные суперкулеры в очередной раз продемонстрировали свой класс. Это отличные решения для охлаждения самых горячих центральных процессоров. Для достижения большей эффективности по отводу тепла потребуется уже прибегнуть к использованию системы водяного охлаждения.
