Обзор компьютера Intel NUC Skull Canyon (NUC6i7KYK): кроха с самой мощной встроенной графикой

8.5
/10
Оценка по версии Ferra
Intel Skull Canyon (NUC NUC6i7KYK)
Мы привыкли, что интегрированная в процессор графика нужна просто, чтобы выводить окошки на экран монитора. Для большинства современных игр производительности встроенного видео недостаточно, но всё же этот элемент заметно прогрессирует в плане быстродействия каждый год. Заметнее, чем вычислительная часть тех же чипов. Теперь самая мощная «встройка» носит название Iris Pro 580. И используется она в необычном, но сверхкомпактном компьютере NUC Skull Canyon.

В 2016 году ноутбуки окончательно догнали десктопы в плане производительности. Если вы не знали, то NVIDIA выпустила мобильные версии видеокарт семейства Pascal, которые мало чем отличаются от десктопных аналогов. Да, даже от GeForce GTX 1080 (обзор). В скором времени подтянется и AMD. Дискретная графика на то и дискретная. Интересно узнать, до каких масштабов разовьется встроенное в центральный процессор видео. Перестанет ли интегрированный GPU считаться «затычкой»? Обзаведется ли геймерскими лаврами? Станет ли в ближайшее время в один ряд хотя бы с Low-end-дискретками? С такими, как Radeon RX 460 (обзор), например. Вопросов много. Понятно, что по-настоящему мощная встроенная графика появится в процессорах не в следующем и даже не в 2018-м году. Но ощутить технический прогресс хочется уже сейчас. Мини-компьютер NUC NUC6i7KYK, повторюсь, обзавелся самым мощным GPU. Протестируем, ибо сама Intel позиционирует эту систему как игровую.

Intel NUC NUC6i7KYK

Технические характеристики и особенности конструкции

Вообще NUC6i7KYK — это платформа. Так как за 600 долларов (в России Skull Canyon пока не продается) вы получите материнскую плату с распаянными на ней процессором и сетевыми контролерами, облаченную в корпус брутального вида. Оперативная память и накопитель приобретаются отдельно. Приведу подробные технические характеристики баребона.

Intel Skull Canyon (NUC NUC6i7KYK)
Центральный процессорIntel Core i7-6770HQ, 4 ядра (8 потоков), 6 МБ кэш L3, 128 МБ кэш L4, 2,6 (3,5) ГГц, 45 Вт
Встроенная в процессор графикаIris Pro 580, 350/950 МГц
Оперативная память2x SO-DIMM DDR4-2133, до 32 ГБ
Накопители2x M.2 2242/2280 (NVMe, PCI Express x4)
СетьIntel I219-LM, 10/100/1000 Мбит/с Intel Wireless-AC 8260, 802.11b/g/n/ac + Bluetooth 4.2
Интерфейсы на передней панели1х SDXC-кард-ридер 2х USB 3.0 1x 3,5-мм для наушников
Интерфейсы на задней панели2x USB 3.0 1x HDMI 2.0 1x mini-DisplayPort 1.2 1x Thunderbolt 3.0 (совмещен с USB 3.1 Type-C) 1x 3,5-мм для динамиков
Адаптер питания19 В, 120 Вт
Габариты211х116х28 мм
Цена$600

Основа компьютера — это центральный процессор Core i7-6770HQ поколения Skylake. 14-нанометровый техпроцесс и снижение частоты до 2,6 ГГц сделали свое дело: уровень TDP чипа не превышает 45 Вт. Такого энергетического показателя хватило, чтобы «запереть» кристалл в столь компактном корпусе. К тому же к чипу прилагается 128 МБ памяти типа Crystalwell (eDRAM). Она выполняет роль кэша четвертого уровня. Точно такой же кристалл, например, используется в процессорах семейства Broadwell (обзор Core i5-5675C).

Кэш четвертого уровня полезен не только для приложений, обрабатывающих большое количество данных. Он пригодится и в играх как с применением встроенной, так и дискретной графики. Интегрированный GPU Iris Pro 580 сегодня — это самое производительное решение Intel. Кристалл получил 72 исполнительных устройства. Например, в Iris Pro 6200, используемом в настольных процессорах Broadwell, задействовано всего 48 таких блоков. На бумаге Iris Pro 580 заметно мощнее. Как будет на деле — скоро узнаем.

Iris Pro 580 — самая мощная встроенная графика Intel

Единственный момент. У Core i7-6770HQ всего 6 МБ кэша третьего уровня. У настольных Core i7 семейства Skylake — 8 МБ. У старшей ноутбучной модели Core i7 6970HQ — тоже (и частоты выше). Core i7-6770HQ очень похож на Core i7-6700HQ. Частоты те же, объем кэша идентичен. Только у второй модели нет eDRAM, да и используется менее навороченный iGPU HD Graphics 530. Так как Core i7-6700HQ используется в геймерских ноутбуках с дискреткой графикой, то надобности в Iris Pro 580 попросту нет.

Технические характеристики центрального процессора и встроенной графики

Конечно, Skull Canyon заметно выделяется на фоне других NUC. Мы-то привыкли видеть небольшие да, в общем-то, неприглядные коробочки (например, NUC DC53427HYE). А здесь интересный, дерзкий дизайн. Продолговатая форма, череп, агрессия, глянец, соты, но самое главное — это сверхкомпактные размеры. При габаритах 211х116х28 мм объем NUC’а составляет всего 0,685 литра. С учетом, что производителю удалось «запихнуть» Core i7-6770HQ, то перед нами претендент на звание самого мощного десктопа в системе координат «быстродействие/объем».

Intel NUC NUC6i7KYK в сравнении с игровой видеокартой ASUS ROG GeForce GTX 1080 Strix

Все в порядке у «крохи-сына» с функциональностью. На передней панели вольготно расположились SD-кард-ридер, а также 3,5-мм вход для наушников и два порта USB 3.0 (разного цвета, так как через один из них быстрее заряжаются гаджеты). Здесь разведены клавиша включения и ИК-датчик.

Intel NUC NUC6i7KYK, передняя панель

На задней панели нашлось место полноценному порту Ethernet, еще двум USB 3.0, видеовыходам mini-DisplayPort и HDMI (второй версии, следовательно, с 4K-мониторами и телевизорами десктоп совместим полностью) и интерфейсу USB 3.1 Type C, совмещенному с Thunderbolt 3.0. Через этот разъем к NUC NUC6i7KYK подключаются не только новомодные гаджеты, но и блок с внешней видеокартой, например. Предполагаю, что Core i7-6770HQ сдюжит с адаптером уровня GeForce GTX 1080.

Компьютер поставляется вместе с внешним блоком питания мощностью 120 Вт. Поэтому вау-эффект, вызванный компактностью Skull Canyon, как-то спадает. Адаптер чуть меньше самого NUC.

Skull Canyon — претендент на звание самой мощной системы среди самых компактных

Остальное место на задней панели занимает решетка-воздуховод. Алюминиевые ребра радиатора хорошо видны на фотографии.

Intel NUC NUC6i7KYK, задняя панель

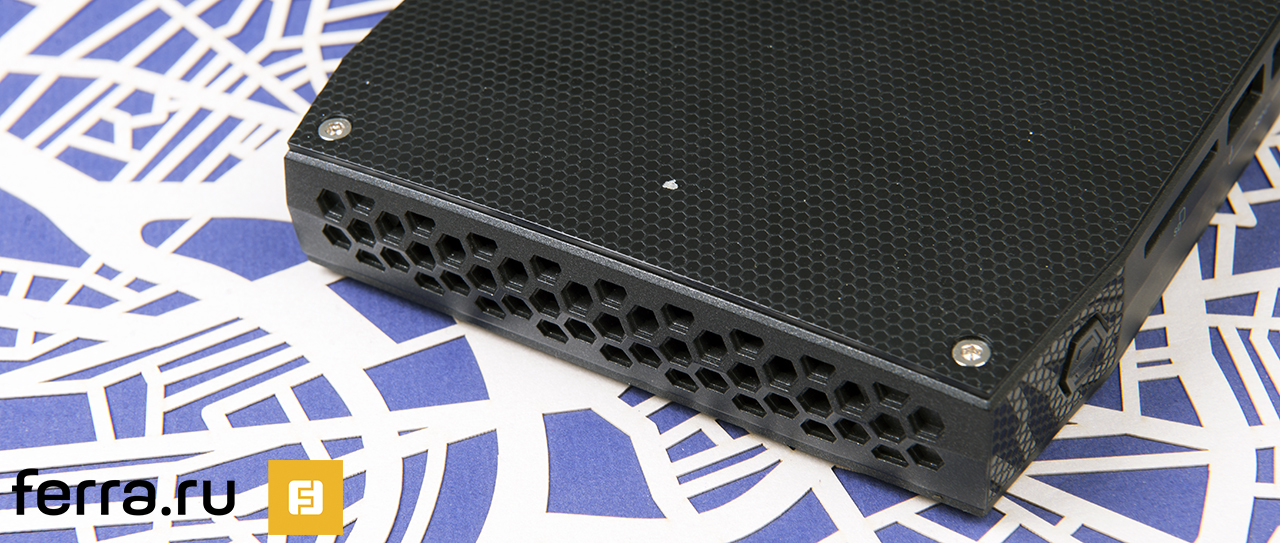

С обеих сторон корпус NUC’а дополнительно оснащен вентиляцией. 45 Вт TDP — это все же серьезный показатель для «пол-литры».

Arrows-left
Arrows-right
Reload
1 / 2

Intel NUC NUC6i7KYK, вид слева

Кожух компьютера пластиковый. Днище — металлическое. Предусмотрена система крепления на монитор/телевизор. В наличии четыре резиновые ножки. NUC NUC6i7KYK прочно стоит на любой ровной поверхности.

Днище Intel NUC NUC6i7KYK

Если снять верхнюю крышку, то вы не найдете там ничего, кроме металлического короба. Железо Skull Canyon закреплено в жесткой раме, которая и помещается целиком в пластиковый корпус. На эту сторону выведены антенны от беспроводного сетевого контроллера Wireless-AC 8260.

Intel NUC NUC6i7KYK без верхней крышки

Чтобы добраться до внутренних интерфейсов, необходимо перевернуть компьютер и открутить несколько винтов на днище. Видим небольшую печатную плату и систему охлаждения. Тангенциальный вентилятор кулера выдувает нагретый воздух за пределы корпуса со стороны задней панели. От процессора тепло забирается при помощи двух медных теплотрубок.

Кит NUC NUC6i7KYK подразумевает отсутствие памяти в любом ее проявлении. Пользователь решает сам, что ему установить. Я решил «приправить» систему 16 ГБ оперативной памяти стандарта DDR4-2133 и твердотельным накопителем объемом 240 ГБ. Как видите, свободным остался один слот — M.2 для установки второго SSD. На мой взгляд, инженерам Intel ничто не помешало бы вывести даже в столь компактом корпусе вместо одного такого разъема старый-добрый SATA 3.0. Все же связка HDD+SSD — это оптимальное сочетание на сегодняшний день: здесь — быстро, здесь — много.

Intel NUC NUC6i7KYK без днища

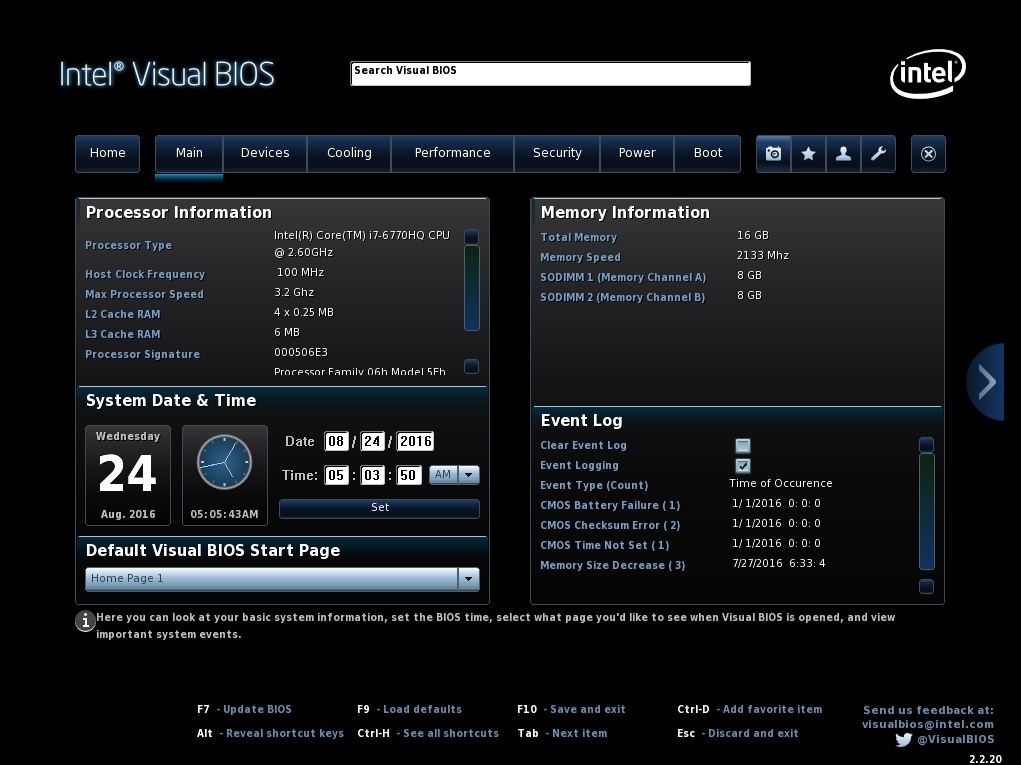

BIOS мини-компьютера, и это меня приятно удивило, оснащен большим количеством функций. Вы можете настроить работу множителей процессора и памяти. Максимальный для Core i7-6770HQ — х35 для одного ядра. Официально, как мы знаем, контроллер памяти поддерживает модули оперативной памяти DDR4-2133, но пользователь вправе выбрать другие делители. Я без особых проблем запустил кит на эффективной частоте 2400 МГц и 2666 МГц. Здесь же настраивается работа вентилятора системы охлаждения. Есть возможность «поиграться» с напряжениями.

Arrows-left
Arrows-right
Reload
1 / 3

BIOS Intel NUC NUC6i7KYK

Тестирование

Тестовый стенд:

  • Платформа: Intel NUC NUC6i7KYK;
  • Оперативная память: 2x DDR4-2133 (15-15-15-36), 2x 8 ГБ;
  • Накопитель: Intel SSDSCKHW240A4 240 ГБ;
  • Операционная система: Windows 10 x64.

Я уже писал, что превратить NUC NUC6i7KYK в полноценный компьютер позволили две планки оперативной памяти DDR4-2133 общим объемом 16 ГБ и твердотельный накопитель Intel SSDSCKHW240A4 на 240 ГБ. Операционная система — Windows 10 x64.

Для определения производительности встроенной графики Iris Pro 580 я взял четыре центральных процессора: AMD A8-7670K, AMD A10-7890K, Intel Core i5-6400 и Intel Core i5-5675C. На базе этих «камней» вполне реально собрать компактный десктоп и даже назвать его «игровым». Например, вот в таком корпусе. Во всех случаях использовалась оперативная память DDR3/DDR4, работающая в двухканальном режиме и функционирующая на эффективной частоте 2400 МГц. Список игр и настройки прилагаю. Дополнительные скриншоты — . Разрешение — Full HD.

Список игр:

  • Bioshock Infinite — среднее;
  • Battlefield 4 —среднее;
  • Far Cry 4 — низкое;
  • Fallout 4 — низкое;
  • GTA V — стандартное;
  • «Ведьмак 3: Дикая Охота» — низкое;
  • DiRT Rally — высокое;
  • Rise of the Tomb Raider — низкое;
  • Need for Speed — низкое;
  • XCOM 2 — низкое.

Нагрев, троттлинг, уровень шума, потребление энергии

Для начала изучим особенности эксплуатации NUC NUC6i7KYK. В простое шум, издаваемый мини-компьютером, заметен. Он абсолютно не напрягает, но он есть. Шумомер, расположенный на расстоянии полуметра от Skull Canyon, зафиксировал 36,8 дБ, что на 0,8 дБ выше уровень шума в помещении. Так что без нагрузки десктоп работает относительно тихо. Меня вполне устраивает. А вот в играх крыльчатка раскручивается до 4400 об/мин. Уровень шума увеличивается до 40,3 дБ. Не рекорд, конечно, но характерное ш-ш-ш-уршание заметно сразу. Наконец, в LinX турбина начинает откровенно завывать. Ничего не поделаешь: нагрузка крайне высока, а тут тебе полновесные четыре ядра и восемь потоков, стремящиеся работать стабильно за 3000 МГц. Вентилятор раскручивается до 4800 об/мин.

Уровень шума Intel NUC NUC6i7KYK
Простой36,8 дБ
Просмотр роликов на YouTube36,8 дБ
Игры («Ведьмак 3: Дикая Охота»)40,3 дБ
LinX 0.6.544,5 дБ

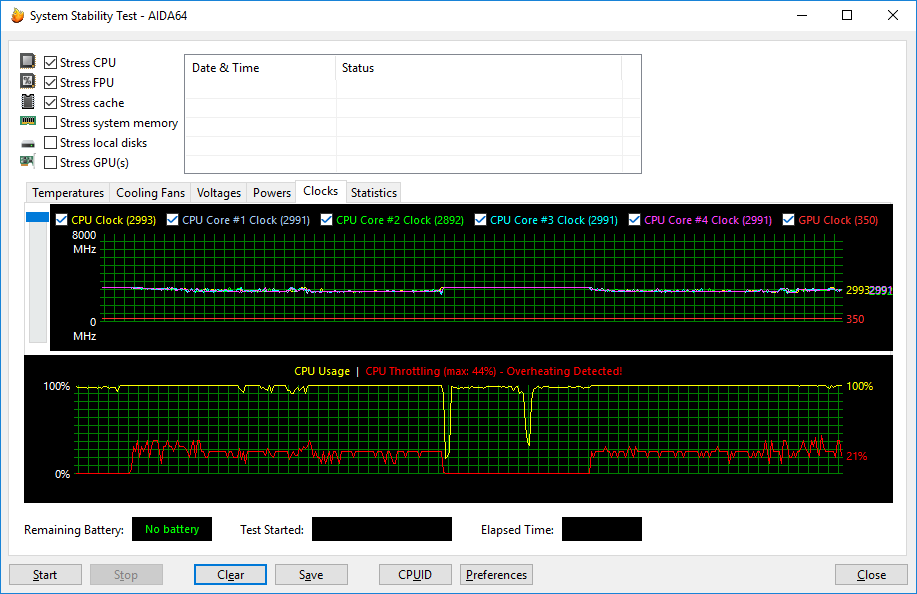

Ниже прикрепляю скриншоты из AIDA64. Нагрузка — LinX 0.6.5.

Arrows-left
Arrows-right
Reload
1 / 3

Показатели Intel NUC NUC6i7KYK под нагрузкой (LinX 0.6.5)

При нагрузке на все четыре ядра (и восемь потоков) Core i7-6770HQ старается держать частоту на уровне 3200 МГц (заявленные 3500 МГц актуальны для однопоточных приложений). В играх очень даже получается. При этом максимальная температура «камня» не переваливает за отметку в 80 градусов Цельсия. В AIDA64 — тоже, но температура заметно выше. Самое горячее ядро нагрелось до 99 градусов Цельсия. Еще чуть-чуть — и троттлинг.

Компьютер с таким процессором и габаритами не может быть абсолютно бесшумным. Но частоты держит

LinX 0.6.5, очевидно, положил Core i7-6770HQ на лопатки. Все четыре ядра моментально прогрелись до 100 градусов Цельсия. Их частота снизилась в среднем до 2800 МГц. Максимальный уровень троттлинга составил 43%. Отмечу, что подобный паттерн работы маловероятен. Все же стоит ориентироваться на игровой режим.

Троттлинг и температура процессора Intel NUC NUC6i7KYK
 ЧастотаМаксимальная температура (самое горячее ядро)
«Ведьмак 3: Дикая Охота»3200 МГц77,3 (79) °C
AIDA643200 МГц89,8 (99) °C
LinX 0.6.52800 МГц100 (100) °C

Ниже приведена таблица максимального энергопотребления системы. Как видите, 120-ваттный внешний блок питания не так уж и необходим NUC NUC6i7KYK. Компьютер под нагрузкой потребляет заметно меньше и ни разу — выше 100 Вт.

Максимальное энергопотребление Intel NUC NUC6i7KYK
Простой47 Вт
«Ведьмак 3: Дикая Охота»66 Вт
LinX 0.6.574 Вт

Производительность

А вот теперь перейдем к производительности. На частоте 3200 МГц для всех четырех ядер Core i7-6770HQ быстр, как и подобает любому уважающему себя чипу Skylake. До настольного флагмана Core i7-6700K, ясное-преясное дело, не дотягивает. Но равняться на кристалл, у которого в дефолте 4 ГГц, тяжеловато. При TDP все 45 Вт — так точно. Но вот с флагманом 2013 года, Core i7-4770 (обзор) поколения Haswell, очень даже пободается. Только вот у Core i7-6770HQ уровень TDP всего 35 Вт. Вот и технический прогресс подоспел.

Core i7-6770HQ крайне быстр для процессора с TDP 45 Вт

Среди настольных аналогов есть, например, модель Core i7-6700T с типичным тепловыделением всего 35 Вт и тактовой частотой 2,8 ГГц (в бусте — 3,6 ГГц). Но с менее производительной графикой HD 530 и без встроенной eDRAM-памяти.

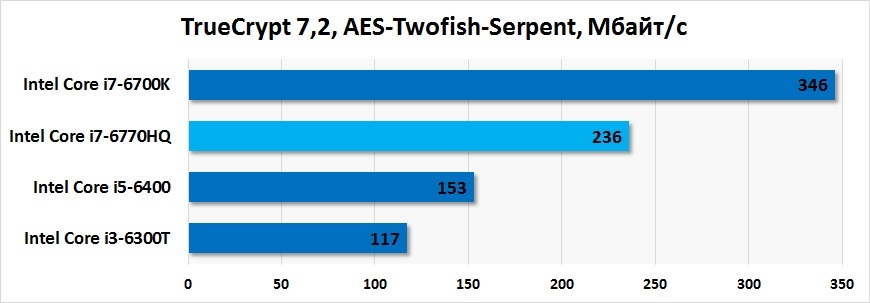

Производительность процессора Intel Core i7-6770HQ

Если кому интересно, то в основной галерее есть результаты тестирования накопителя Intel SSDSCKHW240A4.

Arrows-left
Arrows-right
Reload
1 / 4

Производительность процессора Intel Core i7-6770HQ

Самое интересное в NUC NUC6i7KYK и Core i7-6770HQ в частности — это, конечно же, встроенная графика Iris Pro 580. В этом году у нас выходил «Железный эксперимент», в котором изучался потенциал современной встроенной графики. С появлением в цепких лапах Iris Pro 580 дополним его. Для большей наглядности в графики добавлены результаты связки AMD FX-4300 и дискретной видеокарты GeForce GTX 750 Ti.

Итог известен: на мощной «встройке» вполне реально играть в Battlefield 4 на средних настройках. Iris Pro 580 и дополнительные 128 МБ памяти eDRAM делают свое дело. Есть средние 43 FPS в разрешении Full HD! С другой стороны, мощь 72 исполнительных устройств как-то не ощущается. Конечно, я не ждал, что Iris Pro 580 в два раза опередит Iris Pro 6200, но не на 8% в той же «батле»?

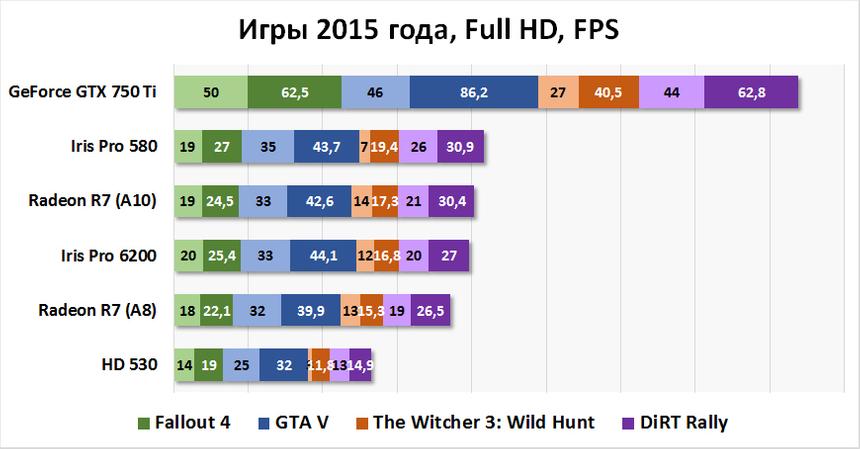

Производительность Iris Pro 580 в играх

Схожая ситуация наблюдается и в других играх с серьезным уровнем графики. В Full HD в большинстве случаев играбельного количества кадров в секунду не наблюдается, хотя, да, формально перед нами самая мощная встроенная в центральный процессор графика. И все же от Iris Pro 580 хотелось бы увидеть большего.

Производительность Iris Pro 580 в играх

Производительность Iris Pro 580 в играх

В заключение

Лучший дизайн

Да, Iris Pro 580, входящая в состав Core i7-6770HQ, — это самая мощная интегрированная графика Intel на сегодняшний день. И все же в плане производительности она опережает ту же Iris Pro 6200 всего на 8-10%. Очевидно, что ограничивающим фактором является медленная оперативная память, а наличие кэша четвертого уровня лишь отчасти решает эту проблему. Предполагаю, что по-настоящему мощный рывок в плане быстродействия в играх iGPU совершит только с использованием технологии послойной памяти HBM/HMC/Wide I/O (подробно о ней читайте здесь). Подобные прототипы уже существуют, но вот вопрос: когда они обретут коммерческую реализацию? Поэтому назвать NUC NUC6i7KYK игровым в полном смысле этого слова, увы, нельзя. С играми уровня Dota 2, StarCraft II и Diablo III интегрированный Iris Pro 580, конечно, справится. Но вот с современными AAA-монстрами индустрии — нет. Единственный лайфхак — это покупка блока с внешней видеокартой. Но почему бы в таком случае не собрать полноценный десктоп? И он необязательно будет большим.

Intel NUC NUC6i7KYK

К производительности Core i7-6770HQ в вычислениях претензий нет и быть не может. Очень быстро для чипа, закованного в корпус объемом чуть больше пинты. Есть придирка к отсутствию интерфейса SATA 3.0 и, как следствие, места под 2,5-дюймовый накопитель. Уровень шума: а чего вы хотели от подобной конфигурации? В простое — нормально, в играх — терпимо, при максимальной нагрузке — да, ожидаемо очень громко.

Мини-компьютер NUC NUC6i7KYK — это все же концепт, который доказывает, что мощная система легко поместится в кармане куртки. Жаль, что (пока) мощная не в играх. И все же награду «Лучший дизайн» Skull Canyon заслужил.

Intel NUC NUC6i7KYK
Плюсы:Минусы:
Очень мощный центральный процессор;Шумная работа под нагрузкой;
Самая мощная встроенная графика;Встроенная графика Iris Pro 580, может, и самая быстрая, но все равно для игр в Full HD непригодная;
Компактный;Высокая цена;
Прототип, у которого нет аналогов;2,5-дюймовый накопитель вполне поместился бы.
Функциональный BIOS, возможность установки и настройки более быстрой памяти.
Самая мощная встроенная графика;
Компактный;
Прототип, у которого нет аналогов;
Функциональный BIOS, возможность установки и настройки более быстрой памяти.
