С длинными щупальцами. Обзор блока питания Fractal Design Integra M 750W

Шведская компания Fractal Design зарекомендовала себя как производитель корпусов и блоков питания с хорошими потребительскими качествами. В портфолио фирмы нет слишком дорогих или, наоборот, слишком дешевых устройств. «Фракталы» пытаются коррелировать между ценой и качеством. И у них, как правило, неплохо получается. Сегодня вы сможете в очередной раз в этом убедиться на примере модульного блока питания серии Integra M.

Технические характеристики и особенности конструкции

Новая линейка блоков питания пришла на смену серии Integra R2, заслужившей достаточно неоднозначную репутацию. Во-первых, было принято решение сменить OEM-производителя. Во-вторых, Integra M стали частично модульными. На данный момент линейка насчитывает четыре модели мощностью 450 Вт, 550 Вт, 650 Вт и 750 Вт соответственно. Все они поддерживают стандарт 80 PLUS Bronze, а это значит, что при напряжении 230 В КПД не должен быть ниже 81% при 20-процентной нагрузке, 85% при 50-процентной нагрузке и 81% при 100-процентной нагрузке.

Fractal Design Integra M 750W

К нам в тестовую лабораторию пожаловала топовая модель мощностью 750 Вт. Приведу ее основные технические характеристики.

Fractal Design Integra M 750 Вт
Заявленная мощность750 Вт
Поддержка 80 PLUSBronze
Классы защитыOPP, OVP, UVP, SCP
Несъемные кабели1x 8-пин CPU1x 24-пин ATX1x PCI-E 6+2 (2 коннектора)
Съемные кабели1x PCI-E 6+2 (2 коннектора)2x SATA (7 коннекторов)1x MOLEX (2 коннектора)
Вентилятор1x 120 мм
Размеры150x86x140 мм
Цена5900 руб.
Price.ru

По линии +12V блок способен выдавать ток в размере 62,5 А. То есть все 100% заявленной мощности. Преобразователь может «отщипывать» 100 Вт для +3,3V и +5V каналов с током 20 А и 20 А соответственно.

Характеристики Fractal Design Integra M 750W

Устройство упаковано в средних размеров картонную коробку. Из перечня всевозможных достоинств этого блока питания стоит обратить внимание на тот факт, что Integra M 750W имеет трехлетнюю гарантию.

Упаковка Fractal Design Integra M 750W

Помимо самого устройства, в комплект поставки входит провод питания, съемные кабели, крепежные винты, липучка и нейлоновые стяжки. Набор стандартный, без изысков.

Комплект поставки Fractal Design Integra M 750W

Сам блок питания имеет достаточно компактные размеры 150x86x140 мм. Устройство форм-фактора ATX поместится во множество современных компьютерных корпусов. Отмечу высокое качество сборки «кормушки». Покраска выполнена отлично. А белый вентилятор, как бы выглядывающий из-за сотообразного гриля, отлично гармонирует с черным матовым корпусом «кормильца».

Arrows-left
Arrows-right
Reload
1 / 2

Fractal Design Integra M 750W

Как я уже говорил, Integra M — это частично модульные блоки питания. Несъемными является стандартное трио кабелей: 8-пиновый (точнее 4+4-пиновый — прим. автора) для питания центрального процессора, 24-пиновый для питания материнской платы и PCI-E 6+2 на два коннектора для питания графического адаптера. Решение правильное, не имеет смысла делать эти провода отстегивающимися. 8-пиновый кабель для питания CPU имеет очень большую длину — 700 мм. Следовательно, Integra M 750W подойдет практически любому корпусу, в котором блок питания располагается внизу. Запас по длине приличный.

Кабель на 24 пин имеет длину 510 мм, а PCI-E 6+2 — 500+100 мм.

Несъемные кабели Fractal Design Integra M 750W

Съемными являются еще четыре кабеля.

PCI-E 6+2520+100 мм
SATA 1400+120+120+120 мм
SATA 2650+120+120 мм
MOLEX400+120 мм

На мой взгляд, можно было бы в комплект добавить кабель хотя бы с четырьмя разъемами MOLEX, хотя они и пользуются все меньшей популярностью. В остальном менеджмент кабелей располагает к тому, чтобы на базе Integra M 750W собрать мощную игровую систему с двумя топовыми одночиповыми видеокартами.

Разъемы для подключения дополнительных кабелей у Fractal Design Integra M 750W

Раскрывать марку используемого 120-мм вентилятора в Fractal Design не захотели. Поэтому никаких маркировок на крыльчатке не обнаружено. Однако нам стало известно, что время наработки на отказ у этого вентилятора составляет приличные 100 000 часов. Плюс производителем заявлен достаточно низкий уровень шума. Так, при максимальной нагрузке 750 Вт он не должен превышать 39 дБ.

Вентилятор Fractal Design Integra M 750W

Маркировка печатной платы (AG-316) сразу же выдала производителя сего устройства. Это OEM-фирма ATNG. В принципе, ничего удивительного в этом нет. Блоки Fractal Design уже давно производятся на заводе ATNG. Однако предыдущая серия — Integra R2, — заслужившая довольно неоднозначную репутацию, выпускалась на фабрике HEC.

Внутренняя архитектура Integra M не обладает какими-либо инновациями. Всё достаточно стандартно. Полевые транзисторы, входящие в цепь синхронного выпрямителя, а также активный модуль коррекции коэффициента мощности APFC охлаждаются небольшими алюминиевыми радиаторами. EMI-фильтр экранирован. Дополнительные элементы тоже экранированы термоскотчем. В общем, сборка выполнена аккуратно и качественно.

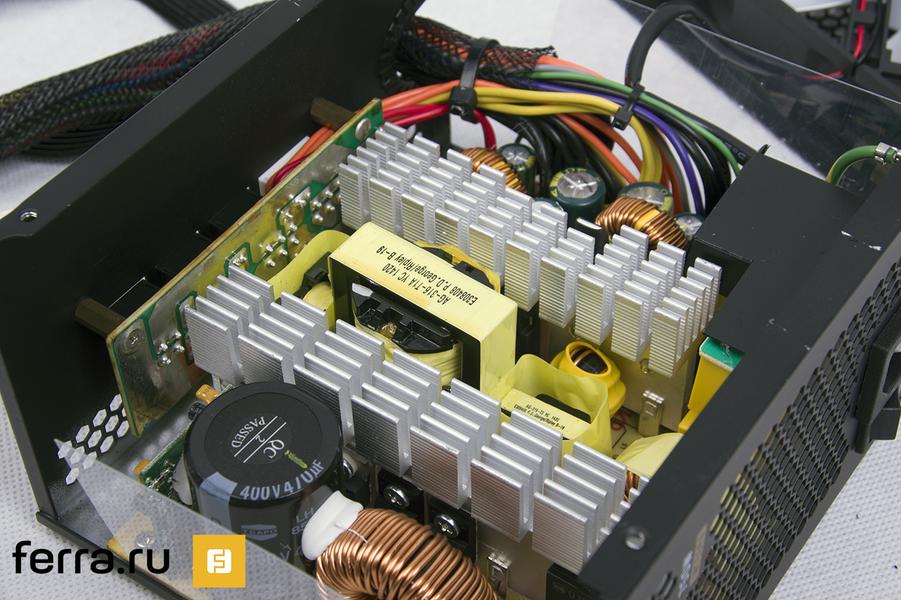

Внутреннее устройство Fractal Design Integra M 750W

Однако на фотографиях ниже хорошо видно, за счет чего достигается столь небольшая стоимость устройства. Во-первых, используются более дешевые комплектующие. Речь идет о конденсаторах фирмы TEAPO. А именно «бочонок» высоковольтной цепи (400 В, 470 мкФ) имеет максимальную рабочую температуру в размере всего 85 градусов Цельсия. Остальные (читай — вторичные) конденсаторы TEAPO могут работать и при 105 градусах Цельсия. Во-вторых, используется простенькая печатная плата. В некоторых местах задействованы перемычки. А колодка с разъемами не имеет дополнительных конденсаторов, играющих роль фильтра. Наконец, в конструкции блока питания используется достаточно простенький DC-DC-преобразователь.

Arrows-left
Arrows-right
Reload
1 / 5

Внутреннее устройство Fractal Design Integra M 750W

Тестирование

Как всегда, наше тестирование начинается с изучения кросс-нагрузочных характеристик (далее — КНХ) устройства. Для этого мы используем аналоговый нагрузочный стенд D-RAM DBS-2200.

Integra M 750W прошел тестирование. Предельные отклонения не превысили допустимых 5%. Следовательно, можно заявить, что с распределением нагрузки у блока питания все в порядке. Правда, по линии +3,3V было зафиксировано стабильное 4-процентное отклонение, то бишь близкое к критическому. Максимальный параметр напряжения — 3,44 В. По линии +5V было зафиксировано максимальное отклонение в размере 5,14 В (3%). А по каналу +12V — 12,12 в (1%).

Результаты тестирования Fractal Design Integra M 750W

Integra M 750W оказался очень тихим блоком питания. При максимальной нагрузке уровень шума устройства составил всего 38 дБ. При мощности 600 Вт этот показатель снизился до 36,9 дБ. А при нагрузке в размере 500 Вт его уже нереально услышать.

Наконец, самым горячим элементом в Integra M 750W, что неудивительно, оказалась цепь из полевых транзисторов. Они спокойно прогревались до 80 градусов Цельсия. Однако, как показывает практика, существуют и более горячие модели. Остальные элементы блока питания нагреваются не так сильно.

Arrows-left
Arrows-right
Reload
1 / 2

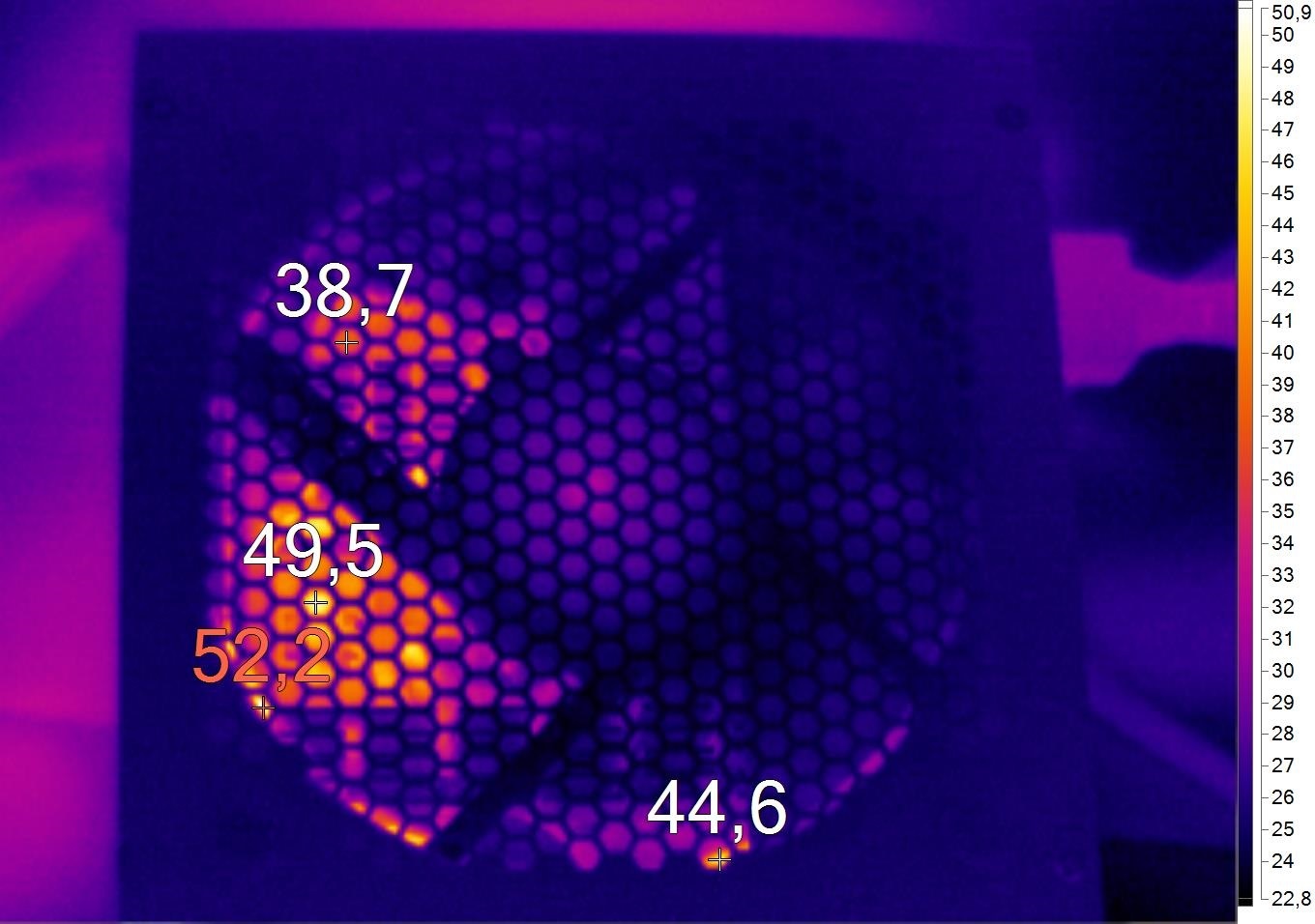

Нагрев Fractal Design Integra M 750W

Конкурент — Cooler Master G750M

Блок питания G750M тоже имеет мощность 750 Вт, оснащен съемными кабелями и поддерживает стандарт 80 PLUS Bronze. Правда, устройство от Cooler Master имеет несколько большее число проводов и разъемов.

В ходе детального тестирования было выявлено, что в конструкции этого блока используются более качественные комплектующие. Поэтому модель G750M обладает лучшими КНХ. Плюс в блок установлен более продвинутый супервайзер, поддерживающий технологии защиты OVP/UVP/OPP/OTP/OCP/SCP.

Однако, как показало тестирование, Integra M 750W оказался холоднее, но тише.

Cooler Master G750M

Читайте также: Бронзовый век. Обзор блока питания Cooler Master G750M (RS-750-AMAAB1).

Вывод

Считаю, что по такой цене блоки питания Integra M окажутся весьма популярными на нашем рынке. Модель мощностью 750 Вт оказалась тихой и стабильной в работе. За все время тестирования никаких проблем выявлено не было. К тому же Integra M отлично подойдет для так называемых проблемных корпусов, которым необходимы блоки с достаточно длинными проводами. Остальные плюсы и минусы устройства отмечены в таблице.

Fractal Design Integra M 750W
Плюсы:Минусы:
Низкая стоимость;Малое число MOLEX;
Модульный менеджмент кабелей;Отклонения по 3,3-вольтовой и 5-вольтовой линиям могли бы быть лучше;
Тихая работа;Реализованы не все функции защиты.
Практически идеальная работа 12-вольтовой линии.
Модульный менеджмент кабелей;
Тихая работа;
Практически идеальная работа 12-вольтовой линии.
