Rara Avis. Обзор видеокарты ASUS STRIX GeForce GTX 780 OC Edition

Видеокарта GeForce GTX 780 была выпущена больше года назад. Однако даже сейчас производители компьютерного железа претворяют свои смелые идеи в жизнь на основе проверенного временем, закаленного «бойца» NVIDIA. В этот раз тестовая лаборатория Ferra.ru знакомит вас с 3D-ускорителем, который, по заверению тайваньской компании, может работать в пассивном режиме даже под серьезной нагрузкой.

Главная идея разработки линейки видеокарт STRIX (в переводе с греч. — «сова») — это создание бесшумного, но производительного устройства. Для этого тайваньская компания разработала тихие, но эффективные системы охлаждения. К нам в тестовую лабораторию прибыла модель STRIX-GTX780-OC-6GD5, основанная на базе хорошо знакомого графического процессора GK110. Чип горячий, но в ASUS утверждают, что устройство может работать добрую часть времени в пассивном режиме, то есть абсолютно бесшумно.

Сова — символ линейки видеокарт STRIX

Отмечу, что, помимо GeForce GTX 780, существует STRIX-версия, основанная на видеокартах GeForce GTX 750 Ti, Radeon R9 285 и Radeon R9 280X.

Технические характеристики

Ниже приведена таблица характеристик тестируемой видеокарты в сравнении с референсной моделью. Сразу же бросается в глаза, что акселератор имеет заводской разгон. А ведь, казалось бы, устройство, стремящееся к бесшумной работе, наоборот, должно иметь более низкие частоты. Вторая заметная особенность — наличие сразу 6 Гбайт видеопамяти. Такой объем «мозгов» может очень пригодиться в сверхтяжелых условиях. Например, в Ultra HD.

 ASUS STRIX GeForce GTX 780 OC Edition (STRIX-GTX780-OC-6GD5)NVIDIA GeForce GTX 780
Название процессораGK110
Техпроцесс28 нм
Частота процессора889/941 МГц863/900 МГц
Число потоковых процессоров2304
Число текстурных блоков192
Число блоков растеризации48
ПамятьGDDR5, 6 Гбайт, 1502 (6008) МГцGDDR5, 3 Гбайт, 1502 (6008) МГц
Шина384 бит
Максимальное энергопотребление250 Вт
Видеовыходы2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 11.1, OpenGL 4.3
Стоимость22 000 руб.19 000 руб.
Уточненная цена по данным Price.ru

Характеристики ASUS STRIX GeForce GTX 780 OC Edition, GPU-Z

Комплектация, внешний вид, особенности конструкции

Видеокарта помещена в классического типа упаковку. Бренд SRTIX обзавелся полноценным неповторимым логотипом. Из кричащих ярлыков сразу же обращаешь внимание на надпись 0dB FAN Silent Gaming. Согласитесь, звучит несколько провокационно, вызывающе, но и интригующе.

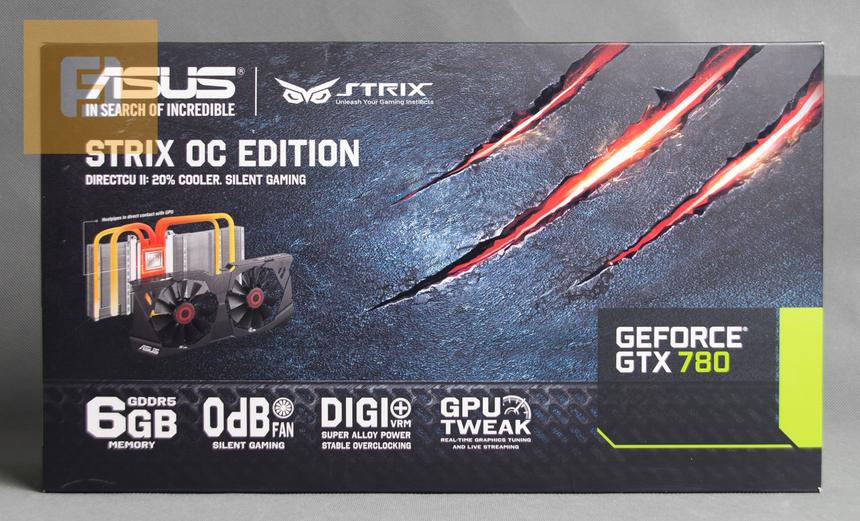

Упаковка ASUS STRIX GeForce GTX 780 OC Edition

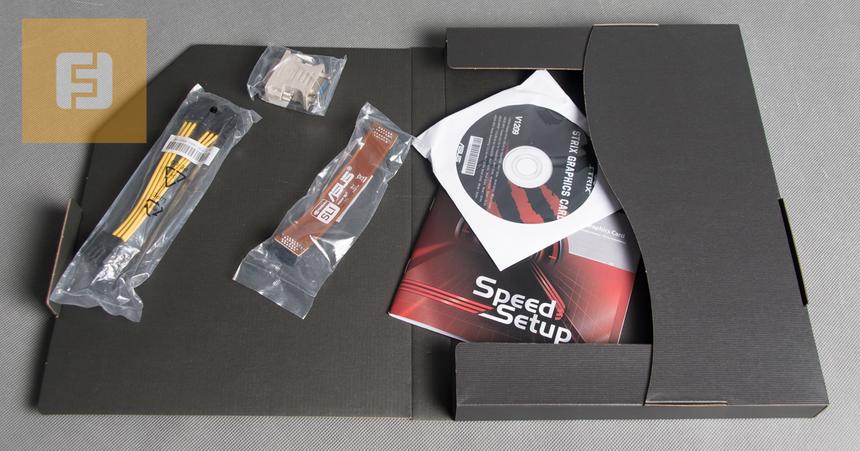

Вместе с видеокартой в коробке лежали документация, диск с драйверами и ПО, дополнительный кабель питания, гибкий SLI-мостик, а также переходник VGA-to-DVI.

Комплектация ASUS STRIX GeForce GTX 780 OC Edition

А вот и видеокарта. Дизайнеры постарались на славу. Ускоритель действительно напоминает сову, где вентиляторы играют роль глаз. Правда, от технологии CoolTech Fan (гибридного «карлсона») было решено отказаться. Однако чисто конструктивно система охлаждения копирует хорошо зарекомендовавший себя кулер DirectCU II.

Отмечу, что акселератор получился достаточно высоким и длинным.

ASUS STRIX GeForce GTX 780 OC Edition

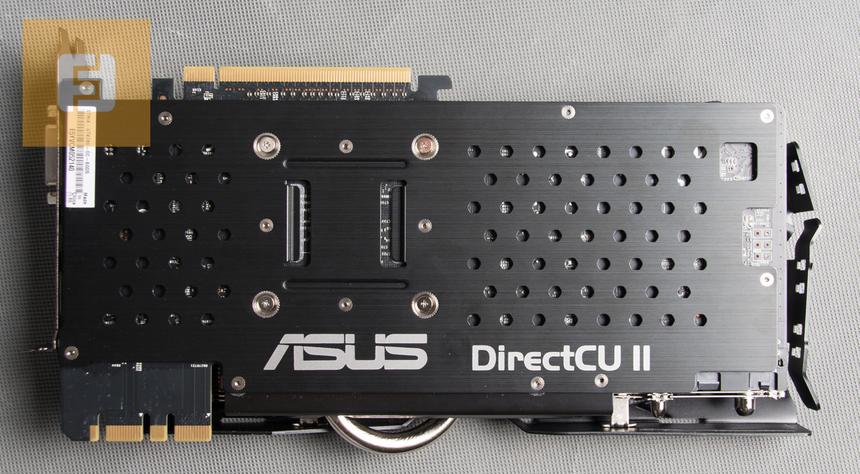

Оборотная сторона видеокарты оснащена защитной перфорированной пластиной.

ASUS STRIX GeForce GTX 780 OC Edition, оборотная сторона

Кулер видеокарты занимает стандартные два слота расширения. Для питания требуется подключить один 6-пиновый и один 8-пиновый кабели питания.

Кулер несколько удлиняет видеокарту.

Arrows-left
Arrows-right
Reload
1 / 2

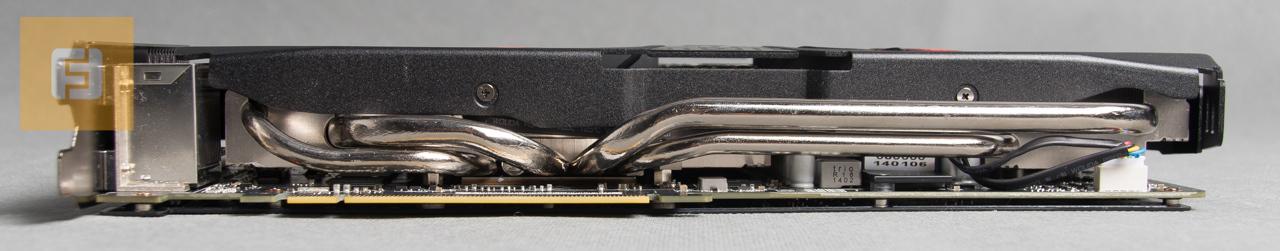

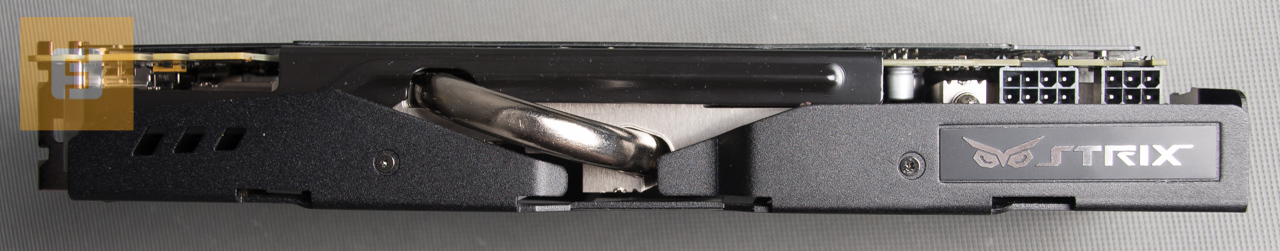

ASUS STRIX GeForce GTX 780 OC Edition, вид сверху

На I/O-панели разведены два порта DVI и по одному DisplayPort и HDMI.

ASUS STRIX GeForce GTX 780 OC Edition, I/O-панель

Вот теперь видно, что у ASUS STRIX GeForce GTX 780 OC Edition используется печатная плата нестандартного размера и формы. Практически идентичная той, что применяется для сборки ASUS GeForce GTX 780 Ti DirectCU II. На самом деле, у адаптеров даже разводка силовых элементов одинакова. По сути, у этих видеокарт всего два различия: урезанный процессор GK110 и использование более емких чипов памяти.

Arrows-left
Arrows-right
Reload
1 / 2

ASUS STRIX GeForce GTX 780 OC Edition, печатная плата

В схемотехнике ASUS STRIX GeForce GTX 780 OC Edition используются следующие элементы:

  • графический процессор NVIDIA GK110-301-B1;
  • двенадцать чипов памяти SK hynix H5GC4H24MFR-T2C;
  • десять фаз питания Super Alloy Power;
  • ШИМ-контроллер Digi+ ASP1212. Он же CHiL 8318.

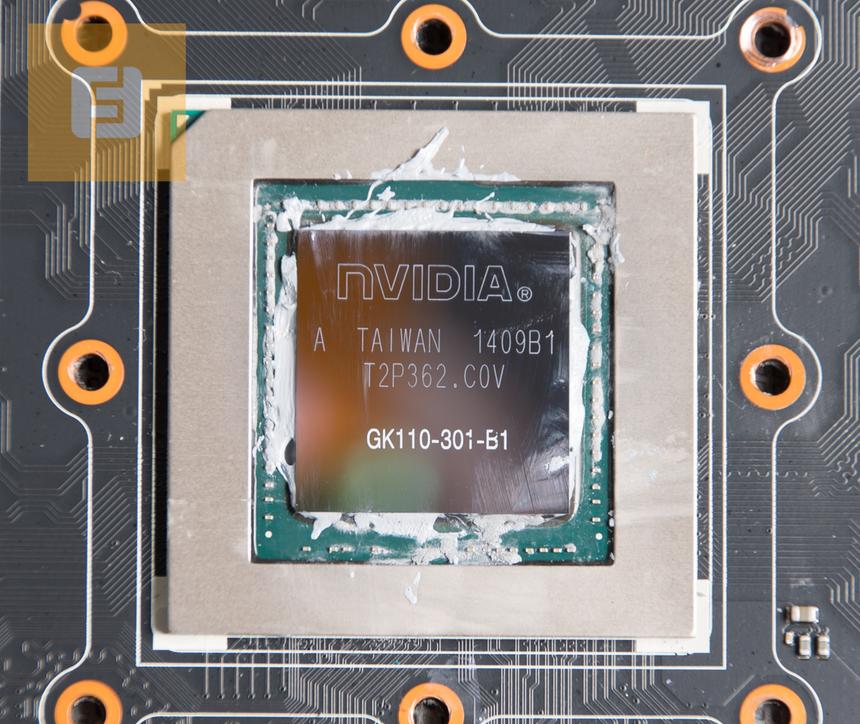

ASUS STRIX GeForce GTX 780 OC Edition, графический процессор

ASUS STRIX GeForce GTX 780 OC Edition, чипы памяти

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарт производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Тестовый стенд

Процессор: Intel Core i5-4670K @4,5 ГГц
Процессорный кулер: Corsair H75
Материнская плата: ASUS Z97-DELUXE
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: LEPA G1600, 1600 Вт
Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 8.1 х64

Синтетика и игры

Arrows-left
Arrows-right
Reload
1 / 2

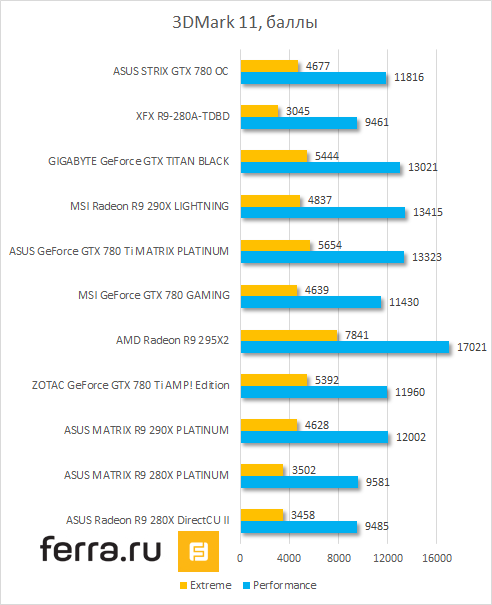

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, 3DMark

Видеокарте GeForce GTX 780 уже больше года. Ее возможности давно известны. Поэтому демонстрируемые «попугаи» (забавный каламбур, если мы говорим о видеокарте STRIX — прим. автора) вряд ли могут удивить.

Arrows-left
Arrows-right
Reload
1 / 2

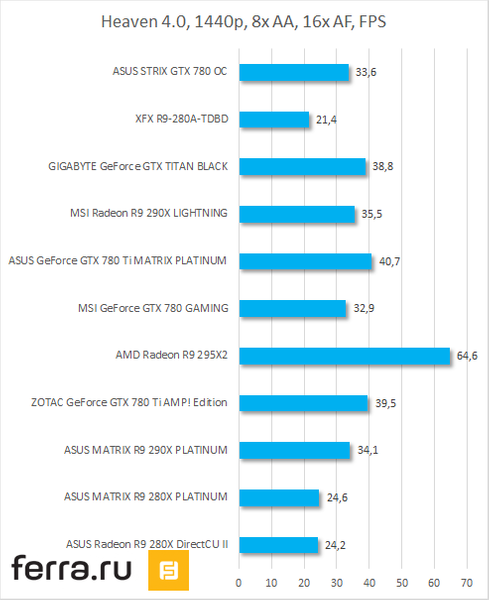

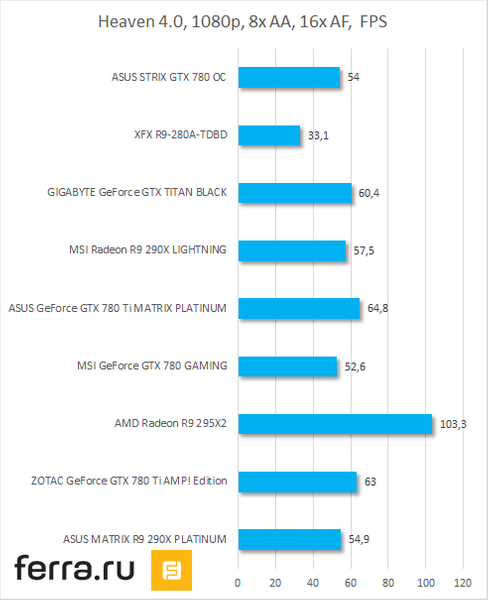

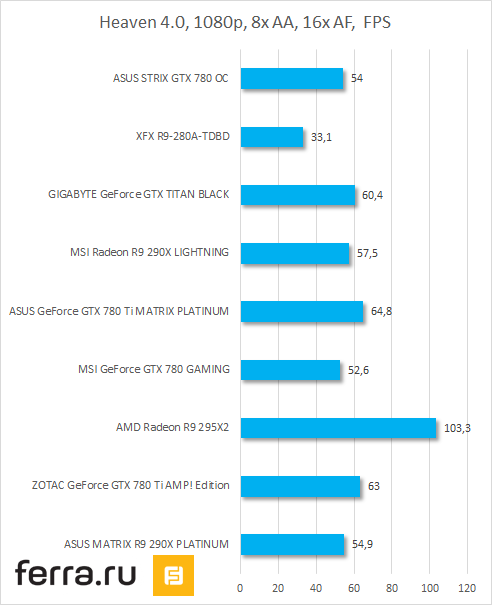

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Heaven 4.0

Arrows-left
Arrows-right
Reload
1 / 2

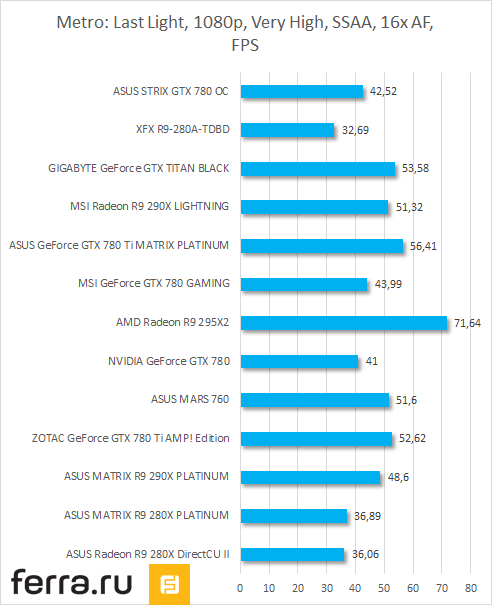

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Metro: Last Light

Arrows-left
Arrows-right
Reload
1 / 2

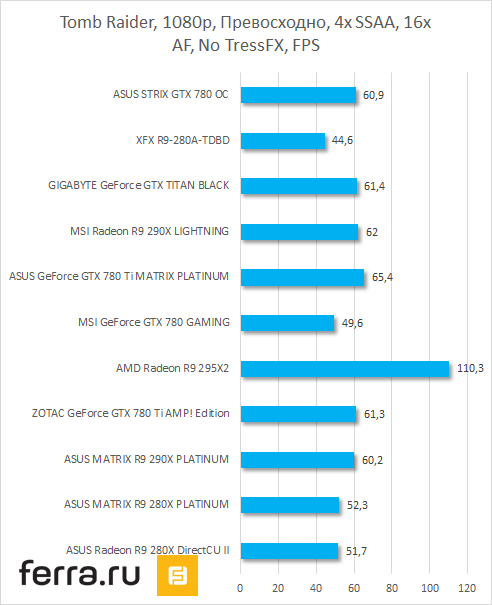

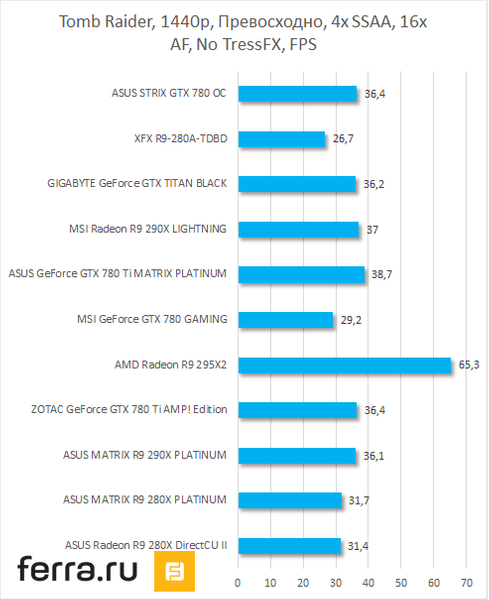

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Tomb Raider

Arrows-left
Arrows-right
Reload
1 / 2

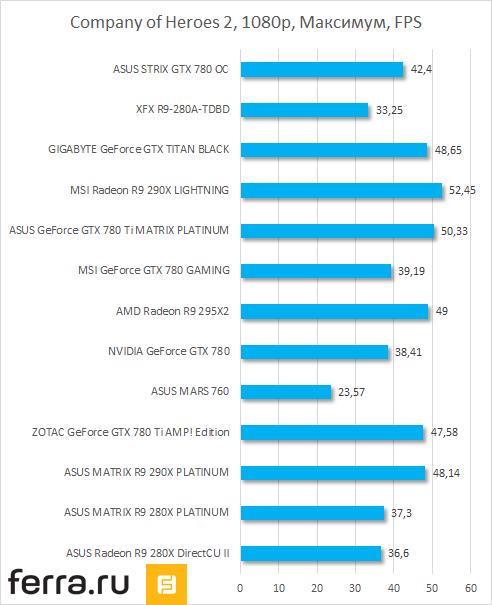

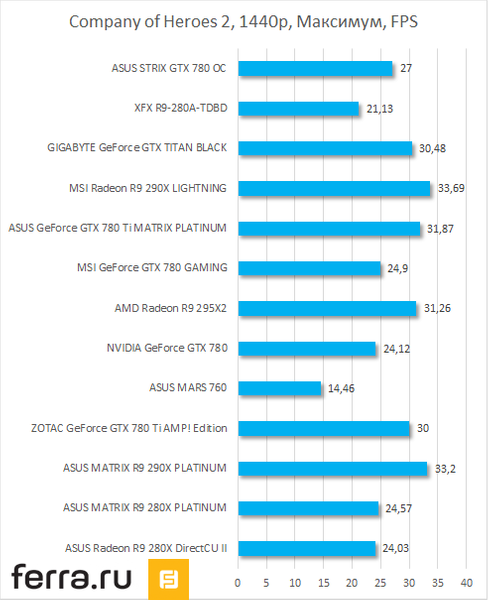

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Company of Heroes 2

Arrows-left
Arrows-right
Reload
1 / 2

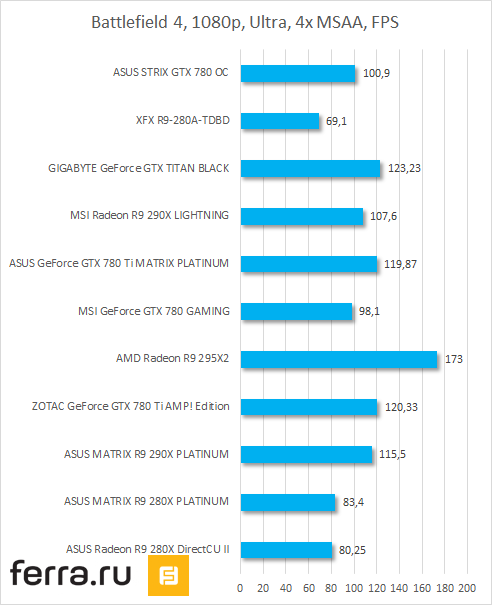

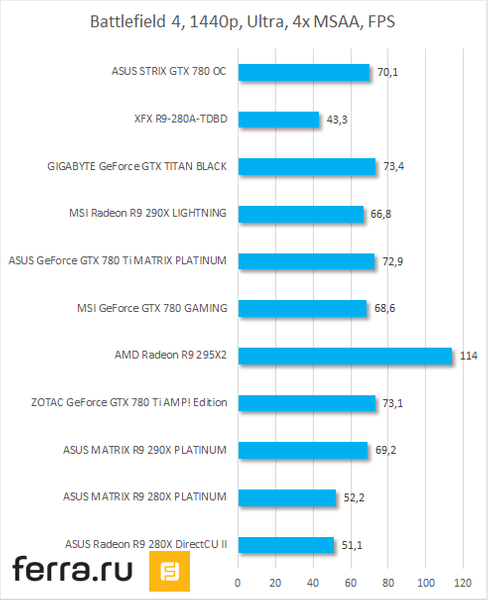

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Battlefield 4

Arrows-left
Arrows-right
Reload
1 / 2

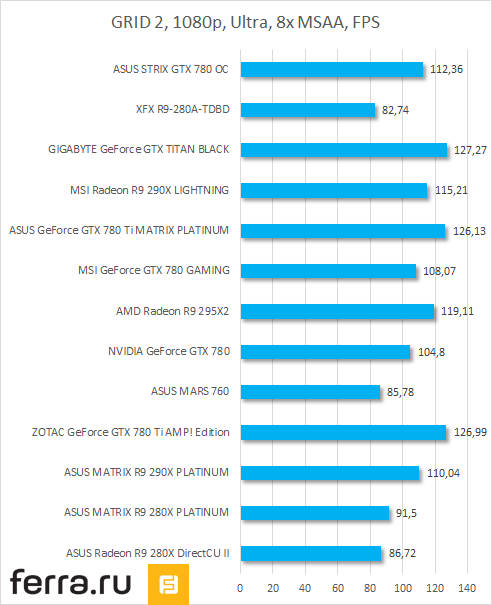

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, GRID 2

Arrows-left
Arrows-right
Reload
1 / 2

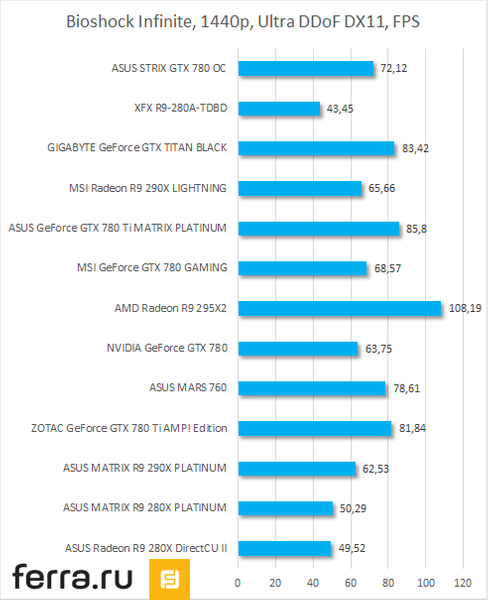

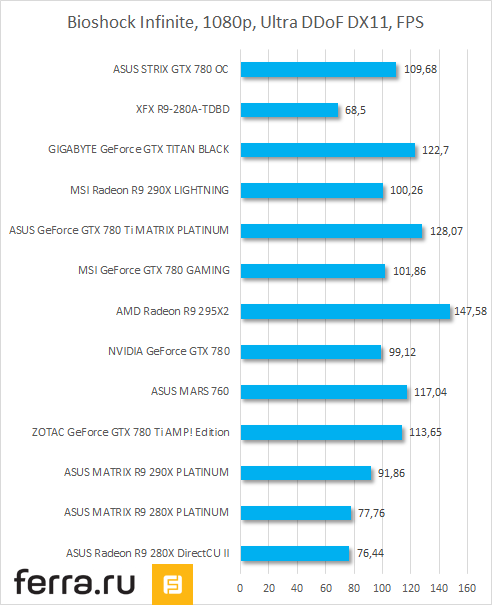

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Bioshock Infinite

Arrows-left
Arrows-right
Reload
1 / 2

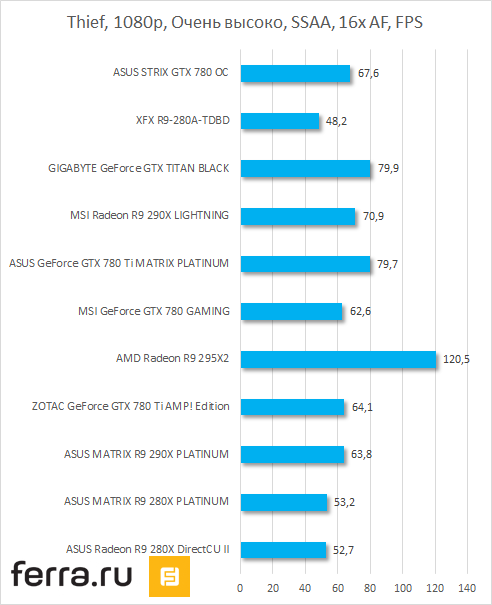

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Thief

И пусть GeForce GTX 780 можно назвать «старой» видеокартой, но она отлично справляется с современными играми. В Full HD и WQHD. Лишь в Company of Heroes 2 и Metro: Last Light ASUS STRIX GeForce GTX 780 OC Edition не смогла перешагнуть ступеньку в 30 комфортных и средних FPS.

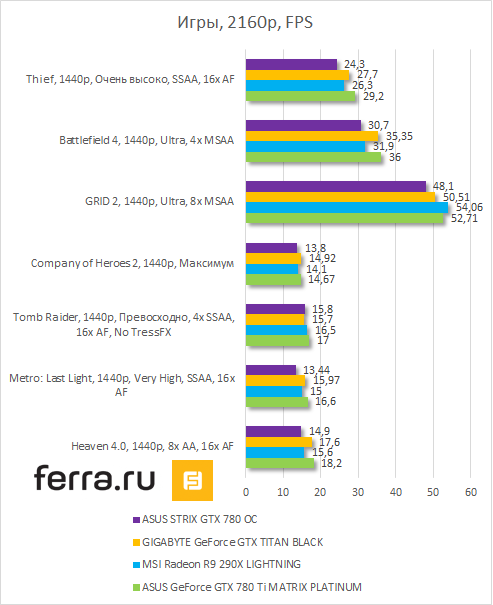

Результаты тестирования ASUS STRIX GeForce GTX 780 OC Edition, Игры в Ultra HD (4K)

В Ultra HD, ясное дело, все обстоит иначе. Приемлемого уровня быстродействия не могут продемонстрировать даже Hi-end-верзилы уровня GeForce GTX 780 Ti и Radeon R9 290X. Чего тогда говорить о «семьсот восьмидесятой»? Вопрос, впрочем, риторический. Отмечу лишь, что наличие 6 Гбайт видеопамяти в таком режиме не играет особой роли для одной видеокарты. Вот опробовать бы систему с 3-Way SLI…

Охлаждение и разгон

А теперь самое интересное — это работа видеокарты под нагрузками. Повторюсь: кулер ASUS STRIX GeForce GTX 780 OC Edition, на самом деле, выглядит обыденно. С такой системой охлаждения мы уже знакомились, изучая другие видеокарты серии Direct CU II. Радиатор состоит из пяти медных трубок. Используется технология прямого контакта. Но с чипом соприкасаются только три трубки.

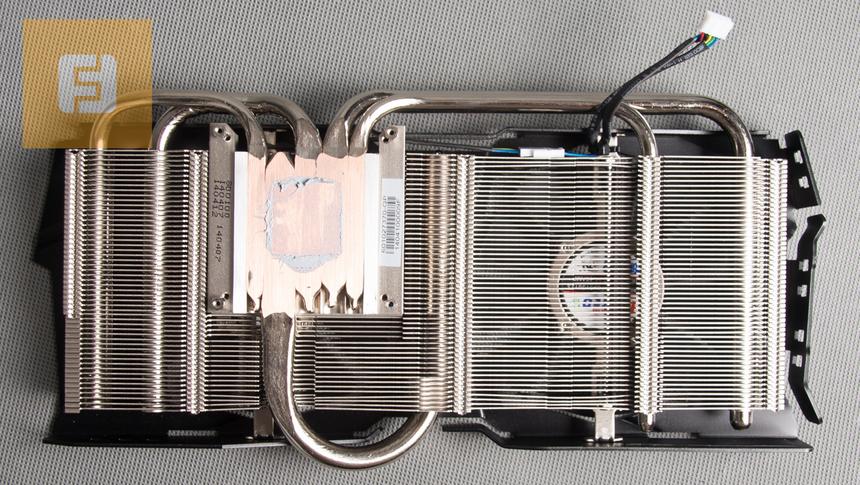

Система охлаждения ASUS STRIX GeForce GTX 780 OC Edition

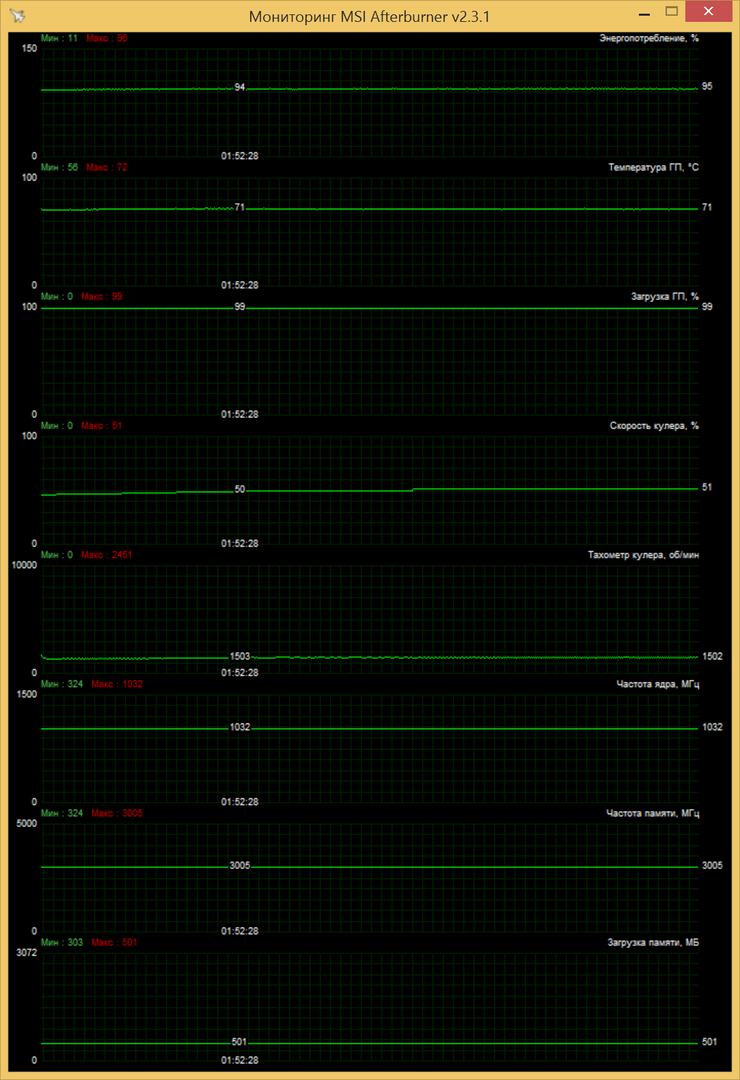

Действительно, в 2D (читай — без нагрузки) вентиляторы ASUS STRIX GeForce GTX 780 OC Edition находятся в неподвижном состоянии. Следовательно, и система не издает абсолютно никакого шума. «Карлсоны» начинают работать (причем поначалу каждый с разной скоростью) только в тот момент, когда температура GPU достигает отметки 70 градусов Цельсия. В режиме 3D данный показатель, как правило, перекрывается через одну-две минуты. При этом на некоторое время совершается весьма заметный скачок. Работа вертушек становится очень хорошо слышна. Наш измерительный прибор на расстоянии один метр от тестового стенда зафиксировал 57 дБ звукового давления.

ASUS STRIX GeForce GTX 780 OC Edition, мониторинг показателей

И так происходит каждый раз, когда температура GPU достигает отметки 70 градусов по шкале Цельсия. Видимо, не совсем корректно работает ШИМ. Ведь все остальное время уровень шума ASUS STRIX GeForce GTX 780 OC Edition не превышает 37 дБ. Субъективно — это очень тихо, практически бесшумно.

При этом GPU прогрелся максимум до 72 градусов Цельсия. Очень хороший показатель.

Уровень шума и максимальная температура GPU видеокарты ASUS STRIX GeForce GTX 780 OC Edition

Ускоритель оснащен защитной пластиной, прикрывающей оборотную сторону печатной платы. Она не только увеличивает жесткость конструкции, но и достаточно эффективно экранирует другие комплектующие от источаемого видеокартой тепла.

ASUS STRIX GeForce GTX 780 OC Edition, нагрев видеокарты

Самый горячий элемент видеокарты — подсистема питания. Так, модули со стороны выводов прогрелись до 96,5 градусов Цельсия.

Видеокарта имеет отличный разгонный потенциал. Помимо того, что чип ASUS STRIX GeForce GTX 780 OC Edition разогнан на фабрике, мне удалось накинуть сверху еще 211 МГц! В итоге в Boost-режиме «камень» акселератора стабильно работал со скоростью 1152 МГц. В то же время видеопамять была разогнана на 81 (324) МГц. Как видите, здесь уже результат получился поскромнее.

Разгон ASUS STRIX GeForce GTX 780 OC Edition, скриншот GPU-Z

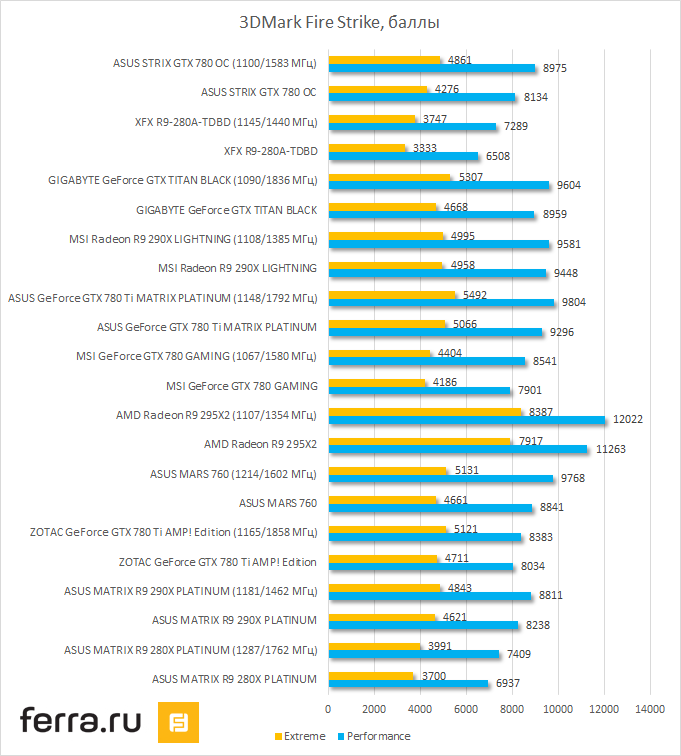

Хороший разгон чипа закономерно сказался на результатах. Так, в бенчмарке 3DMark Fire Strike прирост баллов составил сразу 13,7%.

Разгон ASUS STRIX GeForce GTX 780 OC Edition, 3DMark Fire Strike

Конкуренты и аналоги

В качестве конкурентов/аналогов ASUS STRIX GeForce GTX 780 OC Edition я подобрал две модели, которые, на мой взгляд, соответствуют планке, установленной протестированной видеокартой. Устройства представляют два противоборствующих лагеря и обладают схожим уровнем производительности.

 ASUS STRIX GeForce GTX 780 OC Edition (STRIX-GTX780-OC-6GD5)GAINWARD GeForce GTX 780 Phantom GLHSAPPHIRE Radeon R9 290 Vapor-X Tri-X OC
Название процессораGK110Hawaii Pro
Техпроцесс28 нм28 нм
Частота процессора889/941 МГц902/954 МГц1030 МГц
Число потоковых процессоров23042560
Число текстурных блоков192160
Число блоков растеризации4864
ПамятьGDDR5, 6 Гбайт, 1502 (6008) МГцGDDR5, 6 Гбайт, 1502 (6008) МГцGDDR5, 4 Гбайт, 1400 (5600) МГц
Шина384 бит512 бит
Максимальное энергопотребление250 Вт250 Вт
Видеовыходы2x DVI, 1x HDMI, 1x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 11.1, OpenGL 4.3DirectX 11.2, OpenGL 4.3, Mantle
Стоимость22 000 руб.22 000 руб.18 000 руб.
Price.ru

С видеокартой GAINWARD GeForce GTX 780 Phantom GLH наша тестовая лаборатория познакомилась еще в прошлом году. Правда, инспекции подверглась версия с 3 Гбайт видеопамяти на борту. Но в продаже существует модель с удвоенным количеством «мозгов». Устройство не зря содержит в своем названии слово Phantom. Видеокарта действительно работает очень тихо. Низкий уровень шума достигается за счет применения габаритного кулера, занимающего три слота расширения. Это минус системы. Но GAINWARD GeForce GTX 780 Phantom GLH функционирует на более высоких частотах, нежели ASUS STRIX GeForce GTX 780 OC Edition. Это плюс системы.

GAINWARD GeForce GTX 780 Phantom GLH

Основа видеокарты SAPPHIRE Radeon R9 290 Vapor-X Tri-X OC, как видно из названия, — кулер, работающий по принципу испарительной камеры. При этом графический адаптер также умеет пассивно-бесшумно работать в 2D.

SAPPHIRE Radeon R9 290 Vapor-X Tri-X OC

Выводы

Несмотря на то, что GeForce GTX 780 уже нельзя назвать новой видеокартой и ее возможности досконально известны, ASUS STRIX GeForce GTX 780 OC Edition мне понравилась и показалась очень интересной железкой. Во-первых, устройство действительно работает очень тихо. Конечно, маркетинговое выражение 0dB FAN Silent Gaming такое маркетинговое. Однако то, что ускоритель в 2D и нетребовательных играх работает абсолютно бесшумно — это факт. Правда, в таком случае необходимо, чтобы и другие комплектующие не подвели. И все-таки в большинстве случаев в играх о пассивном режиме работы не может быть и речи. Но и здесь звуковое давление несколько видоизмененного кулера DirectCU II находится в очень хорошей и комфортной дельте децибел.

Во-вторых, ASUS STRIX GeForce GTX 780 OC Edition обладает отличным разгонным потенциалом. Для энтузиаста +200 стабильных мегагерц по чипу — это просто песня!

Что же до общего уровня производительности, то здесь ASUS STRIX GeForce GTX 780 OC Edition нас ничем удивить не смогла. Уровень быстродействия графического процессора GK110 уже достаточно давно известен. Однако этой самой производительности вполне хватает, чтобы комфортно играть на максимальных настройках качества в Full HD и WQHD-разрешении.
