FPS народу! Обзор NVIDIA GeForce GTX 970 в исполнении моделей от MSI и Palit

Старт новой линейке 3D-ускорителей NVIDIA дан. GeForce GTX 980 по праву может считаться одной из самых быстрых одночиповых игровых видеокарт современности. Однако младший адаптер линейки — GeForce GTX 970 — заслуживает не меньшего внимания. Хотя бы потому, что устройство обладает дюжей производительностью вкупе с вполне демократичной ценой. Так получилось, что к нам в тестовую лабораторию прибыло сразу два нереференсных решения от MSI и Palit. Изучаем их, формируем мнение о GeForce GTX 970 в общем.

Архитектура Maxwell показала свои возможности. Выпущенная видеокарта GeForce GTX 980, потребляющая до 165 Вт энергии, оказалась производительнее своих 250- и 290-ваттных аналогов. GeForce GTX 970, в свою очередь, обещает чуть меньшее быстродействие. Однако NVIDIA и просит за свое творение заметно меньше денег. Всё это позволяет GeForce GTX 970 стать, как говорится, народной видеокартой.

NVIDIA GeForce GTX 970

Технические характеристики

Итак, потенциал GeForce GTX 980 (в том числе и связки SLI) мы уже подробно изучили. Пришло время познакомиться с GeForce GTX 970, в основе которой тоже лежит графический процессор GM204. Однако в сравнении с тем «камнем», который используется в «девятьсот восьмидесятой», этот GPU включает всего 13 потоковых мультипроцессоров SMM. Следовательно, исходя из особенностей модульной архитектуры Maxwell, он может похвастать 1664 CUDA-ядрами, 104 текстурными блоками и 64 ROP. Получается, что у GeForce GTX 970 на 384 единицы меньше вычислительных процессоров, а блоков TMU меньше сразу на 24 юнита. Плюс несколько была снижена сама частота GPU: с 1126 МГц до 1050 МГц соответственно.

Графический процессор GM204

С другой стороны, GeForce GTX 970 всё так же имеет 4 Гбайт GDDR5-памяти, функционирующей со скоростью 7000 МГц. При этом видеокарта потребляет всего 145 Вт электроэнергии.

 NVIDIA GeForce GTX 970 (референс)NVIDIA GeForce GTX 980 (референс)MSI GeForce GTX 970 GAMING 4GPalit GeForce GTX 970 JETSTREAM
Название процессораGM204GM204GM204GM204
Техпроцесс28 нм28 нм28 нм28 нм
АрхитектураMaxwellMaxwellMaxwellMaxwell
Число потоковых процессоров1664204816641664
Число текстурных блоков104128104104
Число блоков растеризации64646464
Частота ядра1050 (1178) МГц1126 (1216) МГц1140 (1279) МГц1152 (1304) МГц
ПамятьGDDR5, 4 ГбайтGDDR5, 4 ГбайтGDDR5, 4 ГбайтGDDR5, 4 Гбайт
Шина256 бит256 бит256 бит256 бит
Частота памяти1750 (7000) МГц1750 (7000) МГц1752 (7010) МГц1750 (7000) МГц
Максимальное энергопотребление145 Вт165 Вт145 Вт145 Вт
Видеовыходы1x DVI, 1x HDMI, 3x DisplayPort1x DVI, 1x HDMI, 3x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort1x DVI, 1x mini-HDMI, 3x mini-DisplayPort
Поддерживаемые APIDirectX 12 OpenGL 4.3DirectX 12 OpenGL 4.3DirectX 12 OpenGL 4.3DirectX 12 OpenGL 4.3
Цена14 990 руб.23 990 руб.15 000 руб.15 000 руб.
Price.ruN/AN/A

Во время анонса новых видеокарт GeForce калифорнийцы запустили официальный рендер «девятьсот семидесятой». Однако, как мне стало известно, референсной GeForce GTX 970 в открытой продаже практически не будет. В принципе, ничего страшного в этом нет. Партнеры NVIDIA уже выпустили ряд интереснейших кастомных моделей, использующих альтернативные системы охлаждения и технологии. С двумя такими вы сегодня и познакомитесь.

Референсный образец NVIDIA GeForce GTX 970

Из примечательных особенностей стоит отметить серьезный заводской разгон GPU у новинок. Так, «камень» GeForce GTX 970 GAMING 4G работает на 90 МГц быстрее, чем у референса. А чип GeForce GTX 970 JETSTREAM может похвастать весьма высоким показателем в 1152 МГц.

Arrows-left
Arrows-right
Reload
1 / 2

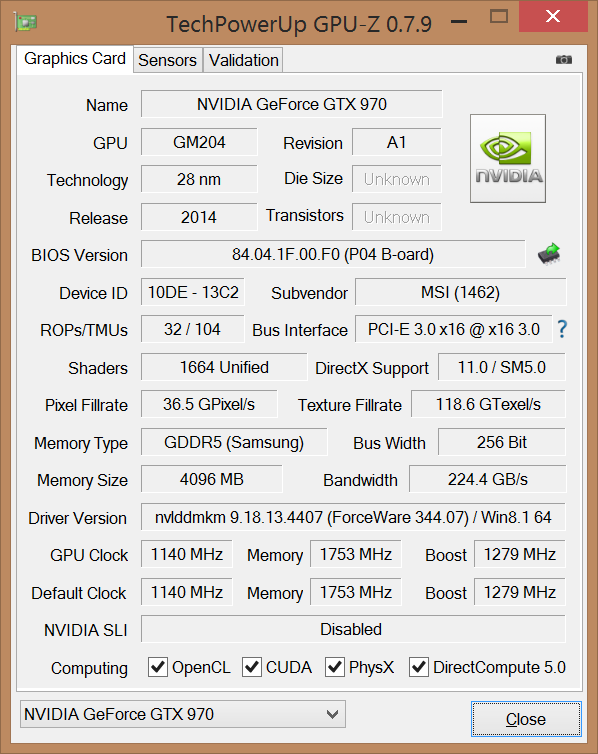

Скриншот GPU-Z видеокарты MSI GeForce GTX 970 GAMING 4G

Обе видеокарты являются представителями хорошо знакомых линеек GAMING и JETSTREAM. Помимо увеличенных частот GPU они могут предложить пользователю максимально эффективное и тихое охлаждение. Для этого на видеокарты установлены мощные кулеры, оснащенные двумя вентиляторами.

Видеокарты MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM

MSI GeForce GTX 970 GAMING 4G

MSI не изменяет своему стилю, а потому GeForce GTX 970 GAMING 4G предстает перед нами в классических цветовых паттернах. Что ж, получилось очень стильно и красиво. Только вот выпирающие теплотрубки кулера заметно увеличивают высоту 3D-ускорителя. Придется подыскать корпус попросторнее.

MSI GeForce GTX 970 GAMING 4G

Изучая оборотную сторону адаптера, я сразу же обратил внимание на то, что чипы памяти (не все) распаяны именно здесь. Да и вообще текстолит карты оснащен большим количеством всевозможных элементов.

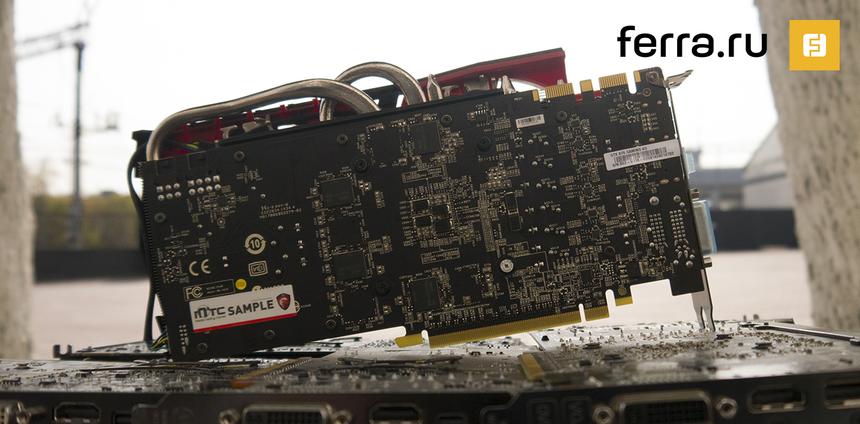

MSI GeForce GTX 970 GAMING 4G, оборотная сторона

Плюс система охлаждения немного удлиняет адаптер. Зато GeForce GTX 970 GAMING 4G занимает всего два слота расширения. Также стоит обратить внимание на логотип геймерской линейки. Во время работы акселератора он светится.

Эталонная модель использует два 6-пиновых коннектора для подключения кабелей блока питания. Однако в GeForce GTX 970 GAMING 4G используются два 8-пиновых коннектора.

MSI GeForce GTX 970 GAMING 4G, вид сверху

MSI GeForce GTX 970 GAMING 4G, вид сзади

MSI GeForce GTX 970 GAMING 4G, вид снизу

На I/O-панели разведен нестандартный для референса набор видеовыходов. Вместо трех DisplayPort производитель решил «запилить» еще один DVI. В итоге конфигурация разъемов выглядит следующим образом: один HDMI, один DisplayPort и два DVI.

MSI GeForce GTX 970 GAMING 4G, I/O-панель

А вот и система охлаждения TWIN FROZR V. Для выполнения своей основной задачи кулер задействует сразу четыре тепловых трубки: две диаметром 6 мм и две диаметром 8 мм. Для соприкосновения с GPU используется большая никелированная контактная площадка. Центральная теплотрубка выполнена в виде буквы S, а потому пронизывает алюминиевые ребра радиатора с двух сторон.

Основная фишка TWIN FROZR V заключается в том, что здесь используется гибридная система работы. То есть во время бездействия видеокарты (рабочий стол, 2D-приложения и так далее) его вентиляторы (кулер задействует две 94-мм крыльчатки) не крутятся.

MSI GeForce GTX 970 GAMING 4G, система охлаждения

Некоторые элементы GeForce GTX 970 GAMING 4G снабжены дополнительным бекплейтом. Плюс свое охлаждение есть у питания графического процессора.

Для питания GPU отведено шесть фаз. Они разведены в непривычном месте — слева от GPU. Еще две фазы, предназначенные для памяти и силовых цепей, расположены справа.

MSI GeForce GTX 970 GAMING 4G, печатная плата с защитной пластиной

«Камень» получил название GM204-200-A1. Интересно, что он развернут под углом 90 градусов. Судя по маркировке, чип был произведен в середине июля. Официальный анонс, напомню, произошел 19 сентября.

На текстолите распаяно восемь чипов памяти Samsung K4G41325FC-HC28.

MSI GeForce GTX 970 GAMING 4G, печатная плата без защитной пластины

Palit GeForce GTX 970 JETSTREAM

Видеокарта GeForce GTX 970 JETSTREAM тоже получила оригинальный дизайн системы охлаждения. Кулер обзавелся вставкой бронзового цвета. К тоже же на себя обращает внимание тот факт, что система охлаждения занимает прилично много места.

Оба вентилятора GeForce GTX 970 JETSTREAM имеют прозрачные лопасти. Они оснащены подсветкой. К тому же основная фишка этих «карлсонов» заключается в том, что они вращаются в разные стороны (левый — против часовой стрелки, правый — по часовой стрелке). «Ветродуи» по аналогии с GeForce GTX 970 GAMING 4G тоже не крутятся до того момента, пока GPU видеокарты не нагреется до определенной температуры.

По GeForce GTX 970 JETSTREAM видно, что производители при желании смогут сделать весьма компактные образцы этих видеокарт.

Palit GeForce GTX 970 JETSTREAM

Действительно, для сборки GeForce GTX 970 JETSTREAM используется весьма компактная печатная плата, всю миниатюрность которой, впрочем, нивелирует габаритная СО.

GeForce GTX 970 JETSTREAM не имеет чипов памяти, распаянных на оборотной стороне PCB.

Palit GeForce GTX 970 JETSTREAM, оборотная сторона

Использование такой печатной платы и такой системы охлаждения привело к тому, что коннекторы питания (используется два 6-пиновых разъема) оказались практически посередине адаптера. Это не совсем удобно при укладке кабелей внутри корпуса.

Второй отрицательный момент: кулер занимает 2,5 слота расширения.

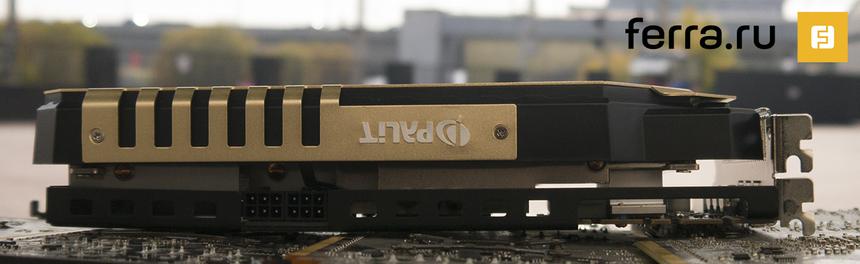

Palit GeForce GTX 970 JETSTREAM, вид сверху

Palit GeForce GTX 970 JETSTREAM, вид сзади

Palit GeForce GTX 970 JETSTREAM, вид снизу

I/O-панель оснащена следующим набором разъемов: по одному DVI и HDMI, а также сразу тремя mini-DisplayPort. Нелогичный количественный состав портов. Интересно и то, что при наличии сразу трех mini-DisplayPort в комплекте с GeForce GTX 970 JETSTREAM не было ни одного переходника на оригинальный DisplayPort.

Palit GeForce GTX 970 JETSTREAM, I/O-панель

Подсистема питания GeForce GTX 970 JETSTREAM состоит из четырех фаз, необходимых для GPU. Еще два фазы предназначены для памяти и элементов силовой цепи.

Все восемь микросхем памяти распаяны на внутренней стороне печатной платы. Используется 4 Гбайт «мозгов» GDDR5 производства Samsung. Маркировка — K4G41325FC-HC28.

Графический процессор имеет идентичную маркировку GM204-200-A1.

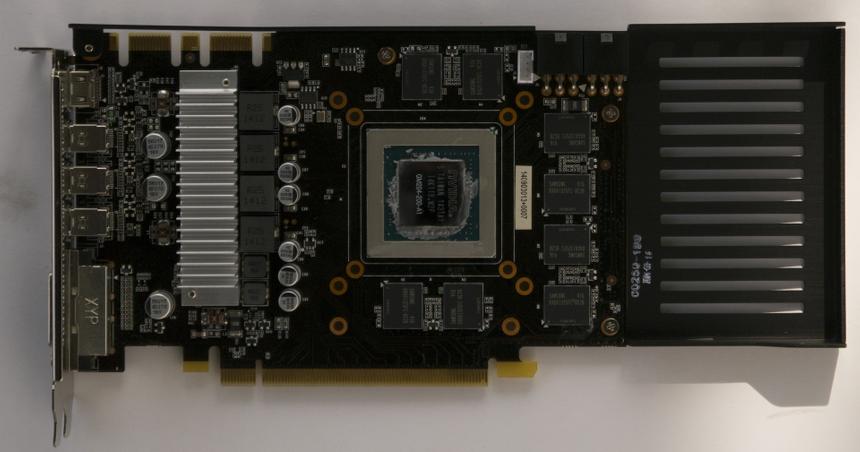

Palit GeForce GTX 970 JETSTREAM, печатная плата

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарт производились при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Видеокарты MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM

Тестовый стенд

Процессор: Intel Core i5-4670K @4,5 ГГц
Процессорный кулер: Corsair H75
Материнская плата: ASUS Z97-DELUXE
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: LEPA G1600, 1600 Вт
Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 8.1 х64

Анализ игровой производительности NVIDIA GeForce GTX 970

По нашей уже сложившейся традиции знакомство с производительностью нового устройства я начну с изучения анализа его игровой эффективности. Для этого GeForce GTX 970 была протестирована в восьми играх в трех режимах каждая.

Arrows-left
Arrows-right
Reload
1 / 2

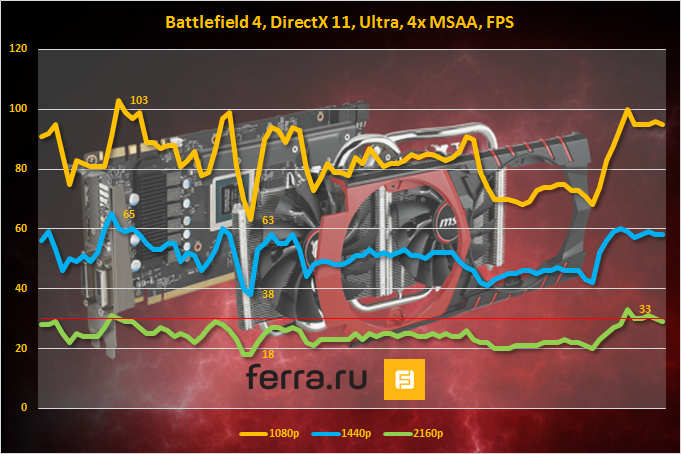

Анализ игровой производительности NVIDIA GeForce GTX 970 в Battlefield 4 и Bioshock Infinite

В Battlefield 4 гейминг в Full HD и WQHD можно назвать вполне комфортным. А вот в Ultra HD при заданных настройках качества графики количество кадров в секунду заметно просело ниже отметки 30 FPS.

Bioshock Infinite не является сложной задачкой для GeForce GTX 970. В Full HD и WQHD уровень производительности весьма высок.

Arrows-left
Arrows-right
Reload
1 / 2

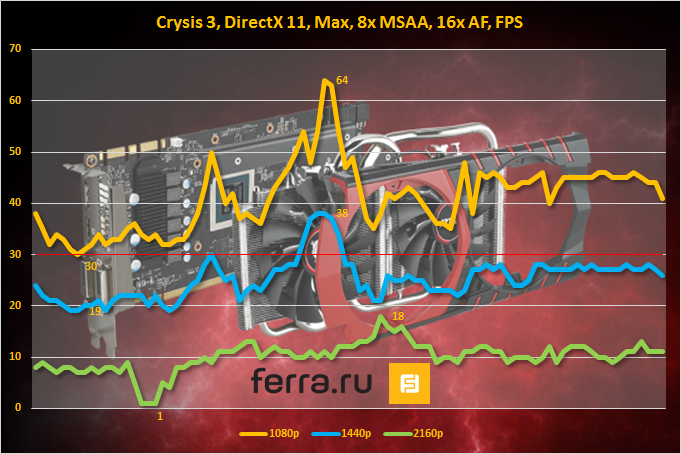

Анализ игровой производительности NVIDIA GeForce GTX 970 в Crysis 3 и Far Cry 3

При заданных настройках качества графики комфортно играть с GeForce GTX 970 в Crysis 3 получится только в Full HD разрешении. В остальных случаях FPS оказывается слишком низок.

А вот Far Cry 3 в WQHD играбелен. Хотя уровень FPS, что называется, на тоненького.

Arrows-left
Arrows-right
Reload
1 / 2

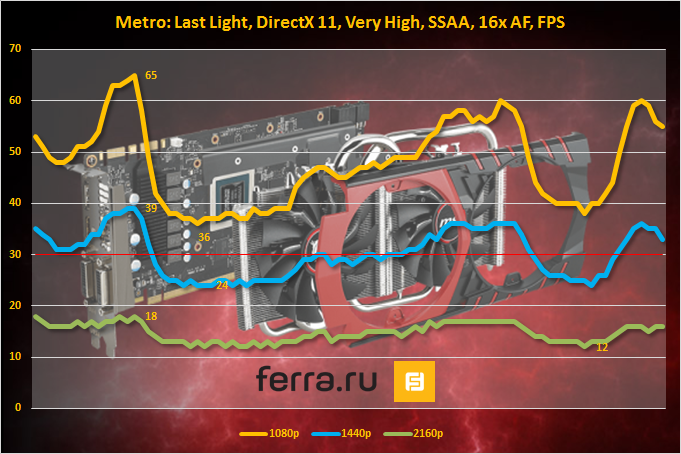

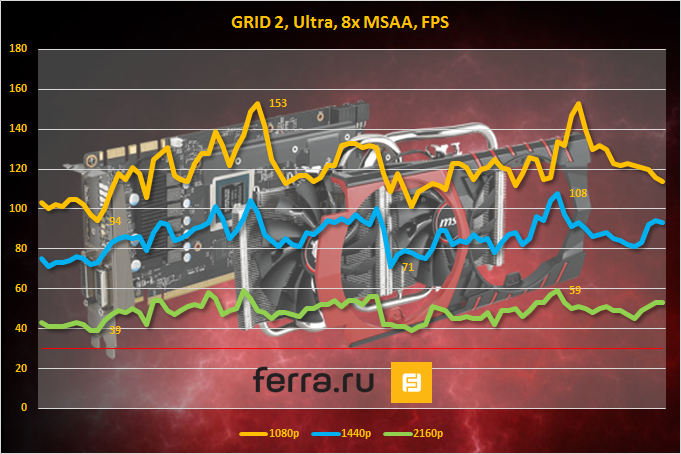

Анализ игровой производительности NVIDIA GeForce GTX 970 в GRID 2 и Metro: Last Light

GRID 2 в плане быстродействия — легкая игра. Гоночный симулятор не ставит козней GeForce GTX 970 ни в WQHD, ни в 4K. А вот комфортно поиграть в Metro: LL получится лишь в Full HD. Так, разрешение WQHD можно назвать условно играбельным: FPS постоянно скачет у отметки 30 кадров в секунду.

Arrows-left
Arrows-right
Reload
1 / 2

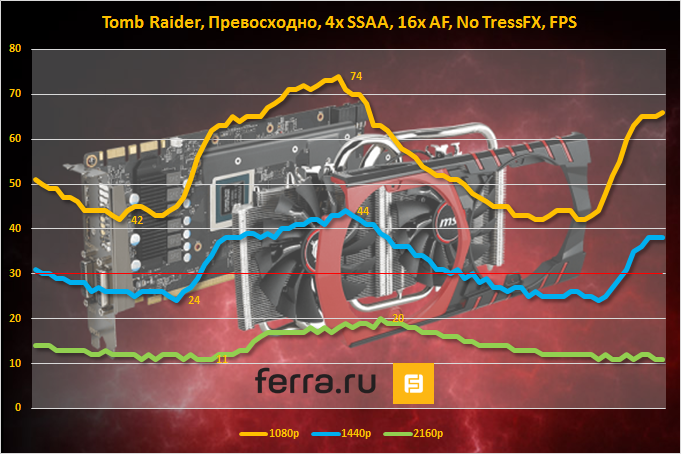

Анализ игровой производительности NVIDIA GeForce GTX 970 в Tomb Raider и Thief

Наконец, Tomb Raider и Thief в Ultra HD ставят перед GeForce GTX 970 нерешаемую задачу.

В итоге получается следующая картина.

  • Гейминг в Full HD — отлично. GeForce GTX 970 в этом разрешении «потянет» все современные игры при максимальных настройках качества графики.
  • Гейминг в WQHD — хорошо. Большинство игр в этом разрешении при максимальных настройках качества графики демонстрирует вполне играбельный уровень FPS.
  • Гейминг в Ultra HD — неудовлетворительно. Между результатами в 4К-разрешении и QWHD-разрешении расположилась целая пропасть. В данных условиях производительность видеокарты очень сильно просела.

Сравнение видеокарт

А теперь давайте сравним уровень производительности GeForce GTX 970 с другими графическими адаптерами. Для начала давайте определимся, кто из рассмотренных сегодня видеокарт быстрее. К тому же мы объединили MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM в один массив SLI.

Arrows-left
Arrows-right
Reload
1 / 2

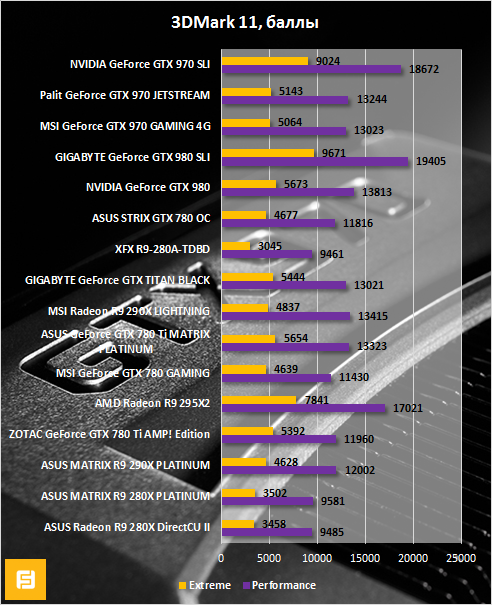

Результаты тестирования NVIDIA GeForce GTX 970 в 3DMark

Графический процессор GeForce GTX 970 JETSTREAM функционирует на 12 МГц быстрее, чем у GeForce GTX 970 GAMING 4G. Поэтому неудивительно, что устройство Palit работает чуть эффективнее.

Далее я включил в сравнительные графики только результаты MSI GeForce GTX 970 GAMING 4G.

Arrows-left
Arrows-right
Reload
1 / 3

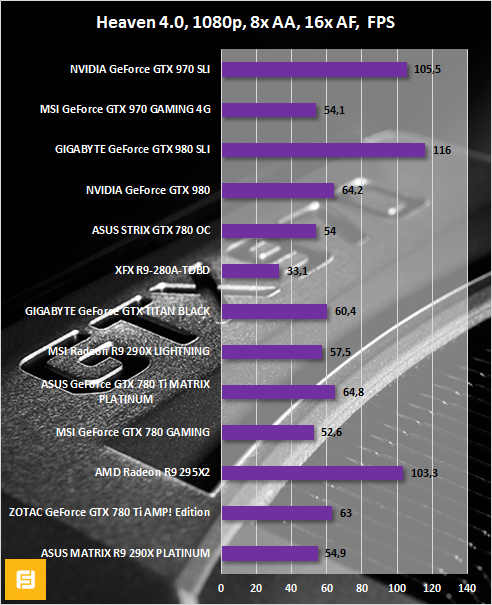

Результаты тестирования NVIDIA GeForce GTX 970 в Heaven

Перейдем к играм. Heaven привлекает свое отзывчивостью, а также хорошей оптимизацией под SLI. В итоге получилась следующая цепочка:

  • GeForce GTX 970 медленнее GeForce GTX 980 на 19%, 19,5% и 22,8% в зависимости от разрешения. Напомню, что разница в стоимости видеокарт составляет 62,5% в пользу «девятьсот семидесятой».
  • GeForce GTX 970 быстрее/медленнее GeForce GTX 780 (версия GAMING от MSI) на 2,8%, -0,8% и -8,7% в зависимости от разрешения. То есть в этом игровом приложении «семьсот восьмидесятая» точно не уступает новинке.
Arrows-left
Arrows-right
Reload
1 / 3

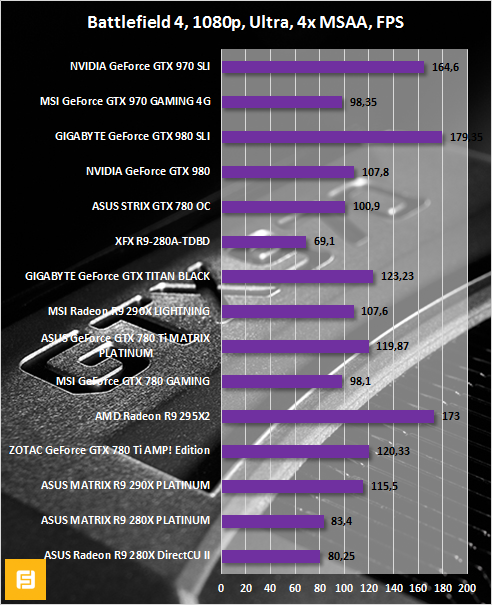

Результаты тестирования NVIDIA GeForce GTX 970 в Battlefield 4

Arrows-left
Arrows-right
Reload
1 / 2

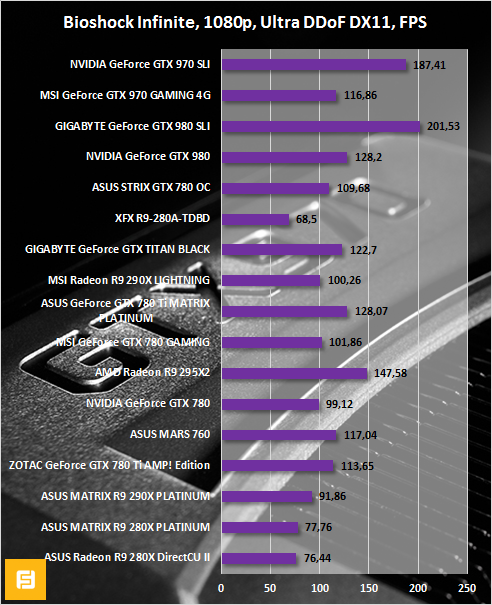

Результаты тестирования NVIDIA GeForce GTX 970 в Bioshock Infinite

Arrows-left
Arrows-right
Reload
1 / 3

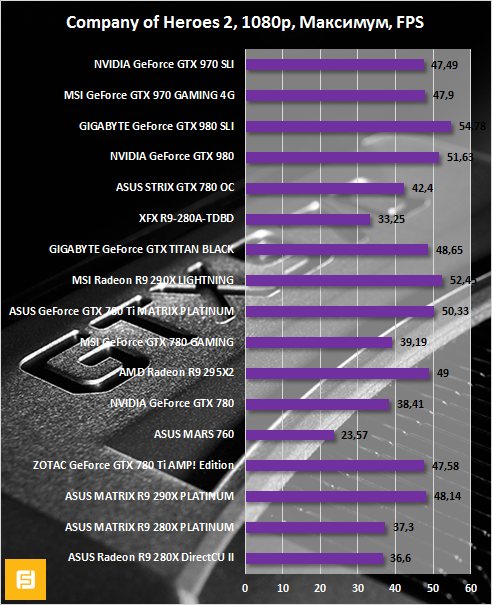

Результаты тестирования NVIDIA GeForce GTX 970 в Company of Heroes 2

Занимательные результаты получились в Company of Heroes 2. Использование двух «разношерстных» видеокарт в связке SLI при вело к тому, что общий уровень FPS… снизился в сравнении с одной GeForce GTX 970 GAMING 4G. Company of Heroes 2 является наглядным примером ситуации, когда установка второй видеокарты в систему не дает столь желанного двукратного увеличения быстродействия.

Arrows-left
Arrows-right
Reload
1 / 3

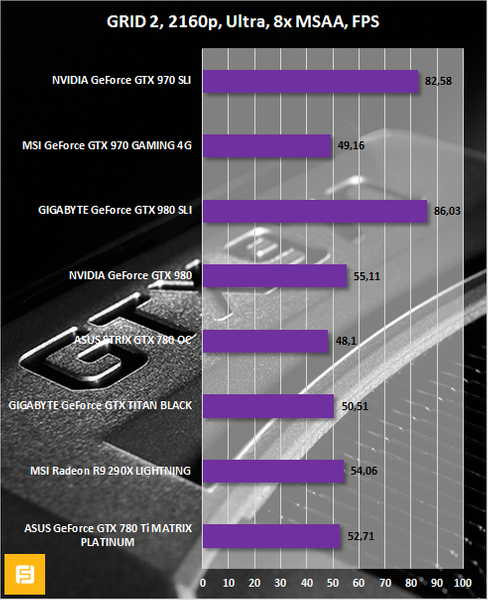

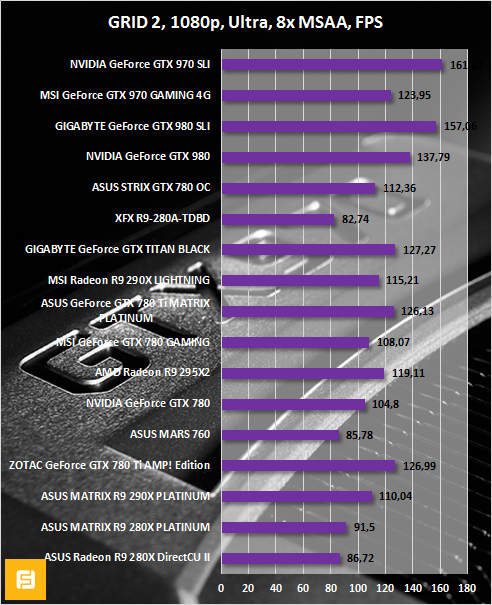

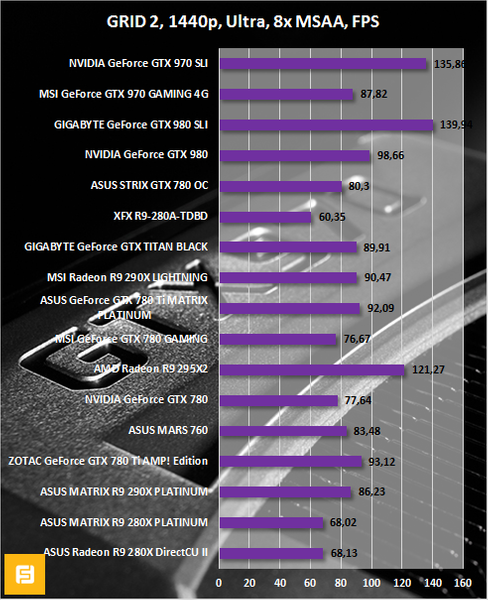

Результаты тестирования NVIDIA GeForce GTX 970 в GRID 2

Arrows-left
Arrows-right
Reload
1 / 3

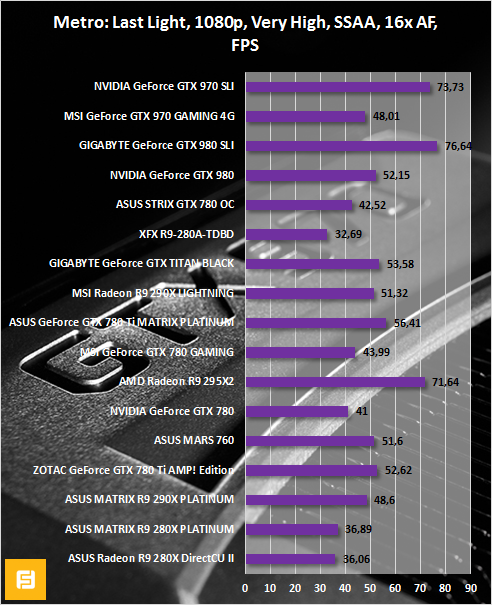

Результаты тестирования NVIDIA GeForce GTX 970 в Metro: Last Light

Arrows-left
Arrows-right
Reload
1 / 3

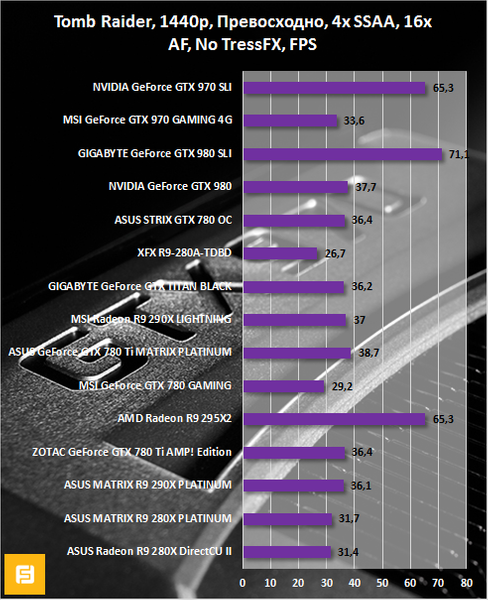

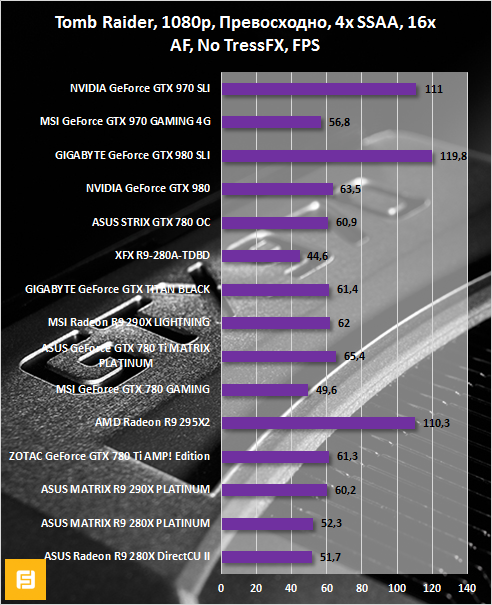

Результаты тестирования NVIDIA GeForce GTX 970 в Tomb Raider

Arrows-left
Arrows-right
Reload
1 / 3

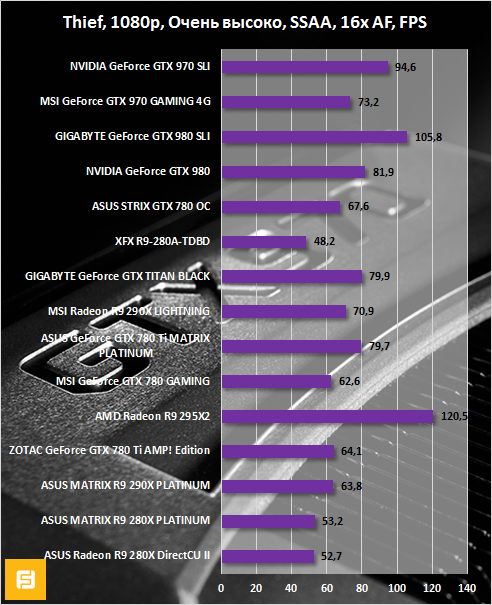

Результаты тестирования NVIDIA GeForce GTX 970 в Thief

В других играх преимущество GeForce GTX 970 над GeForce GTX 780 оказывается более ощутимым. Где-то на 8-15% в зависимости от приложения и выбранного разрешения.

Видно, что NVIDIA выпустила GeForce GTX 980 на замену GeForce GTX 780 Ti и GeForce GTX 970 на замену GeForce GTX 780. Эти парочки демонстрируют сопоставимый друг с другом уровень производительности (если сравнивать исключительно референсы, то впереди оказываются GeForce GTX 9xx), однако Maxwell-новинки более энергоэффективны. Что ж, ждем «заменителей» для GeForce GTX 770 и GeForce GTX 760.

Эффективность СО, энергопотребление, разгон

Выход нового поколения видеокарт, будь то устройства от NVIDIA или AMD — это всегда событие и для вендоров. Поэтому они тоже готовятся к анонсу, разрабатывают собственные системы охлаждения и внедряют новые технологии. Выход адаптеров на базе GM2xx не стал исключением. Так, MSI представила кулеры TWIN FROZR V. А Palit несколько усовершенствовала линейку JETSTREAM. Но главное — это эффективность работы систем охлаждения.

Вот взять компанию MSI. По их словам, на разработку кулера TWIN FROZR V ушло 18 месяцев. При этом в сравнении с TWIN FROZR IV он стал на 10 градусов эффективнее. К тому же данная СО — гибридная, то есть вентиляторы кулера находятся в неподвижном состоянии ровно до того момента, пока температура GPU не достигнет определенной отметки. Для GeForce GTX 970 — это 60 градусов по шкале Цельсия. Однако максимальная температура графического процессора в итоге не превысила показателя 65 градусов Цельсия, то есть с охлаждением чипа у MSI GeForce GTX 970 GAMING 4G все в порядке.

Мониторинг показателей MSI GeForce GTX 970 GAMING 4G

Однако нет предела совершенству. На мой взгляд, инженеры MSI могли бы разработать дополнительное охлаждение для памяти. Тем более, что чипы на видеокарте распаяны с обеих сторон PCB. В итоге «мозги» MSI GeForce GTX 970 GAMING 4G нагреваются до 110 градусов Цельсия. Это весьма горячо. А что, если в системе использовать две или три таких видеокарты, объединенные в SLI? Поэтому будет просто идеально, если напротив видеокарты установить вентилятор, обдувающий неохлаждаемые элементы.

Второй момент. Снимок тепловизора отчетливо демонстрирует, что теплотрубки кулера TWIN FROZR V очень хорошо забирают тепло от GPU, но при этом оно практически не распространяется далее. В месте сгиба температура трубки почти моментально с 77 градусов Цельсия падает до 46 градусов Цельсия.

Нагрев видеокарты MSI GeForce GTX 970 GAMING 4G

Предлагаем вашему вниманию видеоролик о том, как нагревается видеокарта по мере роста нагрузки на GPU.

Что интересно, у Palit GeForce GTX 970 JETSTREAM наблюдаются в целом схожие «симптомы». GPU видеокарты прогрелся до 71 градуса Цельсия (до 70 градусов вентиляторы кулера находятся в покое). Это немного.

Мониторинг показателей Palit GeForce GTX 970 JETSTREAM

Однако теплоснимок наглядно демонстрирует, что со стороны выводов память и подсистема питания очень сильно греются. И опять мы имеем дело с температурами 100 и выше градусов Цельсия. На мой взгляд, в обоих случаях и MSI, и Palit необходимо было снабдить свои устройства бекплейтами для оборотной стороны печатной платы.

Нагрев видеокарты Palit GeForce GTX 970 JETSTREAM

Наглядный ролик, демонстрирующий уровень нагрева Palit GeForce GTX 970 JETSTREAM, расположен ниже.

Уровень шума MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM

Обе видеокарты под нагрузкой работают весьма тихо и комфортно для пользователя. В этом плане к системам охлаждения TWIN FROZR V и JETSTREAM претензий нет.

Потребляемая мощность MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM

Согласно официальным техническим характеристикам NVIDIA, GeForce GTX 970 потребляет на 20 Вт меньше, чем GeForce GTX 980. То есть всего 145 Вт. Однако наш тест продемонстрировал, что кастомная версия от MSI «кушает» ничуть не меньше референса «девятьсот восьмидесятой». Даже больше: в SLI связка GeForce GTX 970 GAMING 4G и GeForce GTX 970 JETSTREAM оказалась «прожорливее» дуэта GIGABYTE GeForce GTX 980. Версия: возможно, слишком много энергии выходит из видеокарт в виде тепла.

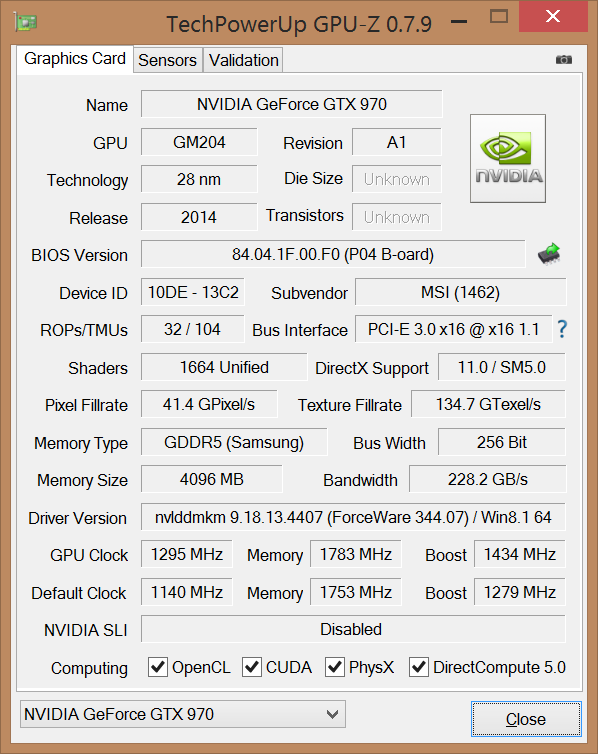

А теперь давайте перейдем к разгону 3D-ускорителей до стабильных частот. Оба адаптера оказались весьма податливыми в этом плане. Так, MSI GeForce GTX 970 GAMING 4G разогналась до 1295 МГц по чипу и 1783 (7132) МГц по памяти. Видеокарта Palit GeForce GTX 970 JETSTREAM была оверклокнута до 1275 МГц по чипу и 1780 (7120) МГц по памяти. Хорошие результаты!

Arrows-left
Arrows-right
Reload
1 / 2

Разгон MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM

Дополнительный разгон дал свои плоды. Например, обе оверклокнутые GeForce GTX 970 в бенчмарке 3DMark Fire Strike опередили GeForce GTX 780 Ti от ASUS.

Результаты тестирования MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM в 3DMark Fire Strike

Вывод

Можно смело заявить, что GeForce GTX 970 действительно удалась! Видеокарта оказалась производительнее и GeForce GTX 780, и Radeon R9 290. К тому же в некоторых играх разница c GeForce GTX 980 оказывается совсем мизерная. Подобный уровень быстродействия уже дал свои плоды: цены на GeForce GTX 780 рухнули.

И в этом есть своя логика. Рекомендованная стоимость GeForce GTX 970 составляет 15 000 рублей, что довольно-таки низко для видеокарты с таким уровнем производительности. А посему у «девятьсот семидесятой» есть все шансы стать, что называется, народной видеокартой. Пользователь, как известно, голосует рублем.

А теперь скажу пару слов про MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM. На мой взгляд, эти нереференсы удались. Первый оснастили системой охлаждения TWIN FROZR V. И карта работает весьма эффективно и очень тихо. К Palit GeForce GTX 970 JETSTREAM можно применить те же слова. Единственный недостаток конструкции обоих 3D-ускорителей — это отсутствие должного охлаждения видеопамяти. В случае с видеокартой Palit еще и подсистемы питания GPU.

Оба адаптера обладают заводским разгоном. И все они продемонстрировали весьма хороший оверклокерский потенциал.

В общем, с учетом того, что референсных образцов GeForce GTX 970 в продаже практически не будет, то и MSI GeForce GTX 970 GAMING 4G, и Palit GeForce GTX 970 JETSTREAM вполне могут стать отличными кандидатами на пост №1 в игровом системном блоке.
