Полтора миллиона километров от Земли: как обсерватория «Спектр-РГ» строит рентгеновскую карту Вселенной

Идеальная позиция в пустоте вдали от тепловых помех Земли

Огромная планета постоянно испускает фоновое излучение, мешая сверхчувствительным приборам улавливать отголоски древних космических катаклизмов. Оптика телескопов периодически попадает в тень, испытывая резкие перепады температур от испепеляющего жара до абсолютного ледяного мрака. Именно поэтому российскую астрофизическую обсерваторию «Спектр-РГ» отправили в гораздо более экзотическое место — в точку Лагранжа L2 системы Солнце-Земля. Она находится на расстоянии полутора миллионов километров от нашей планеты. В этой уникальной математической точке гравитационные поля Солнца и Земли уравновешивают центробежную силу, действующую на космический аппарат.

Попадая туда, обсерватория может годами «висеть» на одной линии с Землей и Солнцем, совершая неспешные круговые движения по гало-орбите. Это идеальное место для астрофизиков: аппарат никогда не заходит в земную тень, его солнечные батареи всегда освещены, в то время как чувствительная научная аппаратура надежно спрятана за теплозащитными экранами и постоянно смотрит в холодный, темный космос.

В точке L2 телескоп может беспрепятственно сканировать всю небесную сферу. Обсерватория вращается вокруг своей оси, словно гигантский космический маяк, сдвигаясь примерно на один градус в сутки вместе с движением Земли по орбите. За полгода непрерывной работы аппарат делает полный оборот, формируя карту всего неба. Затем процесс повторяется, накладывая новые данные на старые, что позволяет отслеживать изменения в яркости объектов и постоянно повышать контрастность итогового изображения. Академик Рашид Сюняев, научный руководитель миссии, часто подчеркивает: «Мы не просто фотографируем космос, мы создаем фундамент, по которому астрофизики всего мира будут работать ближайшие десятилетия».

Оптика косого падения и зеркальные матрешки из никеля с кобальтом

Устройство рентгеновских телескопов в корне отличается от привычных оптических приборов. Обычные линзы из стекла или искривленные зеркала здесь абсолютно бесполезны. Рентгеновский квант обладает настолько высокой энергией, что прошивает обычное вещество насквозь, словно пуля папиросную бумагу, либо полностью поглощается им. Единственный способ заставить такой высокоэнергетический луч изменить направление — это заставить его скользить по поверхности под экстремально малым углом, почти параллельно ей. Физики называют этот принцип оптикой косого падения. Механика процесса во многом похожа на то, как плоский камень рикошетит от поверхности воды: если бросить его отвесно, он мгновенно пойдет ко дну, однако при броске под углом в пару градусов камень начнет послушно прыгать по волнам.

Российский телескоп ART-XC имени М. Н. Павлинского, установленный на борту «Спектра-РГ», работает в жестком рентгеновском диапазоне от 5 до 30 килоэлектронвольт. Для захвата таких жестких лучей углы скольжения должны быть микроскопическими, а площадь отражения — огромной. Чтобы собрать достаточное количество фотонов и сфокусировать их на детекторах, инженерам пришлось вложить друг в друга десятки тончайших цилиндрических оболочек, создав некое подобие высокотехнологичной металлической матрешки. Всего в телескопе установлено семь таких зеркальных модулей, каждый из которых содержит по двадцать восемь вложенных друг в друга оболочек.

Изготовление этих оболочек потребовало фантастической производственной культуры. Зеркала делали не из стекла, их выращивали методом гальванопластики из особого сверхпрочного сплава никеля и кобальта. Металл неделями осаждали в электролитических ваннах на идеально отполированные мастер-матрицы. Внутреннюю поверхность каждой такой трубки дополнительно покрыли тончайшим слоем иридия — тяжелого металла, который обладает феноменальной отражательной способностью для жесткого рентгена. Шероховатость готовых поверхностей не превышает долей нанометра, что сопоставимо с размером нескольких атомов. При малейшем отклонении формы кванты просто не попали бы в фокус, превратив изображение в размытое пятно.

В фокусной плоскости каждого модуля установлены полупроводниковые детекторы на основе теллурида кадмия (CdTe). В отличие от классических ПЗС-матриц, эти кристаллы способны фиксировать каждый отдельный прилетающий квант, моментально определяя не только его координаты на матрице, но и точную энергию. Это позволяет ученым не просто видеть светящуюся точку, заодно сразу получать химический спектр далекого космического объекта. Дальняя космическая связь и сортировка объектов по температурам

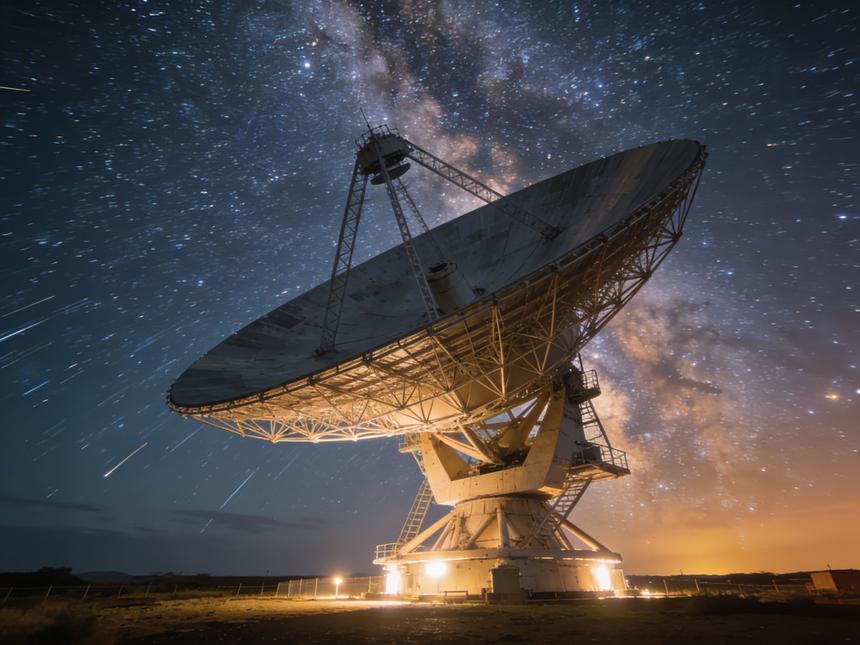

Собрать данные — это только половина дела, их нужно еще доставить ученым. Передача терабайтов научной телеметрии с расстояния в полтора миллиона километров представляет собой суровый инженерный вызов. Сигнал в вакууме слабеет пропорционально квадрату пройденного расстояния. На борту обсерватории установлен компактный, но невероятно надежный радиокомплекс Х-диапазона, разработанный холдингом «Российские космические системы». Оснащенная умной цифровой системой самодиагностики, эта аппаратура ежедневно пересылает на Землю гигабайты бесценной информации. Наземные станции дальней космической связи, оснащенные исполинскими 64-метровыми параболическими антеннами в Медвежьих Озерах и Уссурийске, бережно собирают этот слабый цифровой шепот, очищая его от космического радиошума.

Собранная телеметрия позволяет астрофизикам буквально измерять температуру Вселенной на гигантских масштабах. Рентгеновское небо кардинально отличается от оптического. В видимом свете мы наблюдаем спокойное сияние звезд, тогда как в рентгене Вселенная предстает ареной чудовищных катаклизмов. Главными целями обсерватории являются квазары и колоссальные скопления галактик.

Квазары представляют собой сверхмассивные черные дыры в центрах далеких галактик, которые активно поглощают окружающую материю. Газ и пыль, закручиваясь в аккреционном диске перед падением за горизонт событий, разгоняются почти до скорости света. Из-за чудовищного трения этот материал разогревается до миллионов градусов, начиная яростно излучать в жестком рентгеновском диапазоне. Чувствительность российского телескопа ART-XC позволяет находить такие черные дыры даже в том случае, если они плотно укутаны газопылевыми коконами, блокирующими мягкий свет.

Скопления галактик имеют совершенно иную природу. Это самые крупные гравитационно связанные структуры во Вселенной, масса которых может превышать массу Солнца в квадриллионы раз. Пространство между сотнями отдельных галактик в таком скоплении заполнено межгалактическим газом. Из-за колоссального давления темной материи и гравитационного сжатия этот газ разогрет до десятков миллионов кельвинов. По спектру излучения физики безошибочно отличают точечные горячие квазары от гигантских протяженных облаков раскаленного межгалактического газа, формируя трехмерную карту распределения массы во Вселенной.

Космическая радиация, удаленные перезагрузки и мировое наследие миссии

Работа за пределами защитного магнитного поля Земли сопряжена с постоянным риском для электроники. Обсерватория непрерывно подвергается бомбардировке тяжелыми заряженными частицами от солнечных вспышек и высокоэнергетическими галактическими космическими лучами. Эти невидимые снаряды регулярно прошивают кремниевые чипы бортовых компьютеров. Попадание частицы в ячейку памяти вызывает так называемый Single Event Upset — сбой единичного события, при котором логический ноль самовольно переключается на единицу. Такие инциденты способны привести к зависанию управляющих программ или потере пакетов данных.

Для противостояния радиации инженеры НПО имени С. А. Лавочкина заложили в конструкцию «Спектра-РГ» глубокое резервирование. Бортовые системы постоянно голосуют между собой: если один из процессоров выдает ошибку, резервные вычислители игнорируют его команду и инициируют принудительную перезагрузку поврежденного модуля. В ситуациях, когда аппарат теряет связь с центром управления более чем на сорок восемь часов, срабатывает жесткий аппаратный таймер. Автоматика самостоятельно переключает полукомплекты приемников и передатчиков на резервные ветки, чтобы любой ценой восстановить радиоконтакт с Землей. За годы полета команде управления неоднократно приходилось парировать подобные радиационные удары, дистанционно корректируя работу алгоритмов.

Несмотря на все сложности агрессивной среды, результаты миссии превзошли самые оптимистичные ожидания. В 2022 году немецкие партнеры перевели свой телескоп с мягким рентгеном eROSITA в спящий режим по политическим причинам. Зато российский аппарат ART-XC продолжил работу в полном объеме. Фокус научных наблюдений сместился на глубокое сканирование плоскости нашей родной галактики Млечный Путь — зоны, которая раньше была слепым пятном для многих приборов из-за плотной пылевой завесы.

За годы работы обсерватория обнаружила миллионы ранее неизвестных объектов. Среди них десятки тысяч скоплений галактик, сотни тысяч квазаров и активных ядер галактик, а также вспышки сверхновых звезд. Построенная рентгеновская карта позволит ученым проверить фундаментальные космологические модели: как именно темная энергия расталкивает Вселенную и с какой скоростью формировалась крупномасштабная структура материи после Большого взрыва. Данные «Спектра-РГ» стали бесценным научным архивом, изучать который будут многие поколения физиков.
