Набор логики AMD 990FX + SB950. Обзор материнcкой платы ASUS Crosshair V Formula

Анонс процессоров на микроархитектуре Bulldozer до сих пор не состоялся, но это не мешает компании готовить почву для запуска новых чипов. Компания представила обновленную линейку наборов системной логики, в которую входят три модели: 990FX, 990X и 970.

Оглавление

Набор логики AMD 990FX + SB950

Наборы логики AMD 990FX, 990X и 970 имеют полную совместимость с процессорами AMD Zambezi и предназначены для построения материнских плат с Socket AM3+. Новый сокет имеет ряд конструктивных особенностей. Во-первых, разъем получил новый черный цвет и новую форму крепежной рамки для системы охлаждения. Во-вторых, диаметр отверстий для ножек процессора стал больше: 0,51 мм против 0,45 мм у Socket AM3.

По предварительной информации, процессоры Zambezi будут работать на материнских платах Socket AM3, однако ряд функций, таких как Turbo Core 2.0 и показания со встроенного термодатчика, могут быть недоступны на платах прошлого поколения.

В наборе логики 990FX используется такой же чип, как и в 890FX. Соответственно имеются все те же особенности, что и у предшественника:

  • Оба чипа выпускаются с использованием 65-нм техпроцесса
  • Благодаря 42-м линиям PCI Express 2.0 чипсеты AMD 990FX и AMD 890FX могут похвастаться широкой поддержкой конфигураций с несколькими видеокартами. Здесь стоит отметить, что у AMD 990FX появилась официальная поддержка систем NVIDIA SLI, тогда как ее предшественник 890FX мог работать с несколькими видеокартами в режиме SLI только с использованием модифицированных драйверов, т.е. официальной поддержки NVIDIA SLI у AMD 890FX нет.

Рассматриваемые наборы логики внутри серии имеют ряд отличий. Так, количество линий PCI Express 2.0 у AMD 970 меньшее, чем у флагмана 990FX: 22 против 42. Также AMD 970 лишен официальной поддержки конфигураций с несколькими видеокартами. Однако, это лишь официально, а на практике очевидно, что на рынке будут присутствовать материнские платы на AMD 970, в которых будет поддержка технологии CrossFire. Пример тому ASRock 970 Extreme4, в основу которой лег вышеупомянутый набор системной логики — данная материнская плата поддерживает как CrossFire, так и SLI.

Чипсеты AMD 990FX, 990X и 970 являются двухчиповыми решениями и комплектуются южным мостом SB950. Северный и южный мосты, как и в случае с AMD 890FX, соединены посредством шины Alink Express III.

AMD, к сожалению, так и не реализовала поддержку USB 3.0. В целом, возможности южного моста остались на прежнем уровне.

Решение AMD 990FX + SB950 не предлагает какого-либо функционального прорыва — это все тот же AMD 890FX. Официальная поддержка NVIDIA SLI? Назвать ее «прорывом» сложно, ведь хоть и неофициально, но AMD 890FX поддерживал SLI-конфигурации. Использование модицифицированных драйверов никогда не доставляло серьезных проблем энтузиастам и продвинутым пользователям.

Таким образом, покупка материнкой платы на AMD 990FX вместо уже имеющейся 890FX оправдана исключительно с точки зрения использования данного набора системной логики с новым поколением процессоров AMD Zambezi, чтобы в полной мере раскрыть потенциал процессоров, получив доступ к Turbo Core 2.0, встроенному термодатчику и прочим возможностям.

Материнская плата ASUS Crosshair V Formula

Несмотря на отсутствие на рынке процессоров Zambezi, большинство вендоров представили свои продукты на AMD 990FX, 990X и 970 широкой общественности. Не обошел стороной новые продукты и известный тайваньский производитель. Компания ASUS представила обширный модельный ряд своих материнских плат, об одной из которых мы сегодня и поговорим.

НазваниеASUS Crosshair V Formula
Процессорный разъем, кол-во фаз питания ЦП.Socket AM3+
ЧипсетAMD 990FX + SB950
Поддерживаемая памятьДвухканальная. 4 разъёма, до 32 ГБ памяти, поддерживается DDR3 1066/1333/1600/1800(OC)/2000(OC)/2133(OC) МГц
Разъемы для карт расширения3 x PCIe 2.0 x16 (16+16+0, 16+8+8)2 x PCIe 2.0 x16@x4 1 x PCI
Задняя панель1 x PS/28 x USB 2.0/1.11 x eSATA 6 Гбит/с4 x USB 3.01 x RJ45 LAN6 аудио разъемовоптический разъем S/PDIF
Внутренние разъемы ввода/вывода. Системные кнопки.24-контактный ATX8-pin разъем питания ATX 12В7 x SATA 6 Гб/с4 x USB 2.0/1.12 x USB 3.0/2.01 х COM3 x USB 2.0/1.18 разъемов для подключения вентиляторов разъем для передней аудиопанели (аудиовыход, аудиовход)разъем для передней панели (Кнопки Power и Reset; индикаторы питания и работы HDD)1 x S/PDIF Out
Используемые контроллерыЗвук — Realtek ALC889 (10-канальный (7.1+2) HDA-кодек)Сеть — 1 х Intel 82583 Gigabit Fast EthernetUSB 3.0 — 3 x ASMedia 1403SATA Raid — SB950 + ASMedia 1061eSATA — ASMedia 1061
Форм-фактор, размерATX, 305мм x 244мм

Упаковка и комплектация

Материнская плата ASUS Crosshair V Formula поставляется в красочной коробке, надписи на которой говорят, что перед нами продукт серии Republic Of Gamers, разработанный специально для геймеров. Оформление и упаковка производят хорошее впечатление, не возникает ни капли сомнения, что перед нами дорогостоящий качественный продукт, который ориентирован на самых требовательных пользователей и компьютерных энтузиастов.

Упаковка материнской платы ASUS Crosshair V Formula

Упаковка материнской платы ASUS Crosshair V Formula

Упаковка материнской платы ASUS Crosshair V Formula

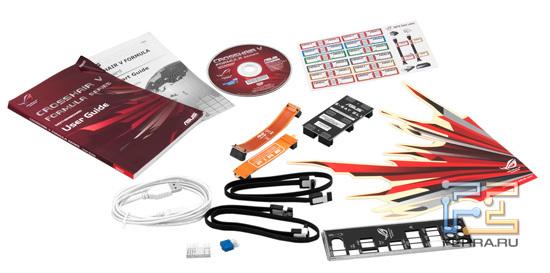

Комплект поставки, как и подобает Hi-End продуктам, обширен: заглушка на заднюю панель с приятной индикацией портов и разъемов, шесть кабелей SATA с изогнутым под 90 градусов коннекторами, набор коннекторов Q-connectors для удобства подключения, три температурных датчика, мостик 3-way SLI, мостик SLI, мостик CrossFireX, кабель ROG Connect; двенадцать наклеек-ярлыков для обозначения кабелей SATA, фирменная наклейка Republic Of Gamers, несколько брошюр, инструкция по эксплуатации, а также диск с драйверами и фирменным программным обеспечением.

Комплект поставки материнской платы ASUS Crosshair V Formula

Такая комплектация не может не радовать. ASUS подошла к этому вопросу грамотно, положив в коробку с Crosshair V Formula все необходимое в полной мере и дополнив это аксессуарами для оверклокеров, а также приятными мелочами типа Q-connectors, наклеек-ярлыков для обозначения кабелей SATA и прочим.

Внешний вид, особенности системной платы

Внешний вид материнской платы ASUS Crosshair V Formula выполнен под стать серии Republic Of Gamers и привлекает не меньше внимания, чем упаковка. Цветовая гамма та же: вендор использовал черный текстолит, который вместе с красными слотами расширения и коннекторами Serial ATA выглядит очень стильно. Слоты памяти попарно окрашены в разные цвета, т.е. инженеры ASUS решили сделать цветовою индикацию для удобства установки модулей памяти. Общую привлекательность дополняют мелкие детали, которых у Crosshair V Formula предостаточно: красная кнопка включения Start, кнопки OC и RESET, аккуратный радиатор южного моста чипсета с логотипом Republic Of Gamers, которого, по субъективным впечатлениям, вполне достаточно для комфортной работы чипа. Северный мост AMD 990FX и подсистему питания прикрывает массивная система охлаждения, состоящая из двух радиаторов, соединенных тепловой трубкой.

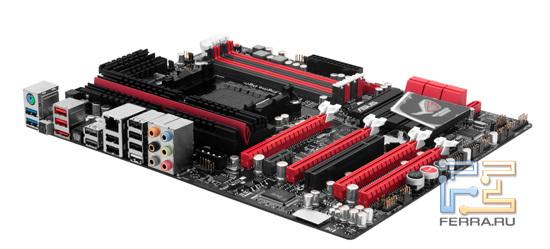

Материнская плата ASUS Crosshair V Formula, общий вид

Последнюю стоит рассмотреть более детально. Инженеры ASUS проектируют свои продукты серии Republic Of Gamers с большим запасом стабильности и прочности. Материнская плата ASUS Crosshair V Formula не стала исключением: вендор установил подсистему питания Extreme Engine DIGI+. ASUS использовала качественные элементы: полимерные конденсаторы, 6-канальный ШИМ-контроллер DIGI+ EPU ASP1000C-A41 с возможностью изменения частоты от 200 до 1200 кГц. Пять каналов ШИМ-контроллера используются для питания центрального процессора, а шестой для модулей памяти.

Материнская плата ASUS Crosshair V Formula, вид сверху

Материнская плата ASUS Crosshair V Formula, вид снизу

Преобразователь напряжения центрального процессора рассчитан на эксплуатацию CPU с тепловыделением до 140 ватт и построен по схеме 8+2. Таким образом, мы имеем 10-ти фазный преобразователь напряжения, 8 фаз которого питают непосредственно вычислительные ядра, а две оставшиеся — L3 кэш и напряжение питания северного моста чипсета. Количество конденсаторов, транзисторов и катушек индуктивности было удвоено для повышения мощности преобразователя напряжения.

Рассмотрим подробнее расположение элементов материнской платы. Разъёмы питания находятся в стандартных местах: ATX 2.3 справа за слотами памяти, а 8-контактный процессорный сверху, за Socket AM3+. Помимо стандартных разъемов питания, материнскую плату оснастили дополнительным EZ_PLUG разъемом, который конструктивно представляет собой Molex и расположен в левом углу за массивным радиатором. Компания ASUS рекомендует использовать этот разъем в случае установки двух и более видеокарт.

Надо отдать должное инженерам ASUS: эргономика и компоновка элементов продуманы до мелочей. Использование низкого радиатора вкупе с Serial ATA разъемами, уложенными горизонтально, не создают трудностей при установке длинных плат расширения во все слоты. Процессорный разъем удален от слотов памяти на достаточное расстояние для комфортного монтажа массивных систем охлаждения.

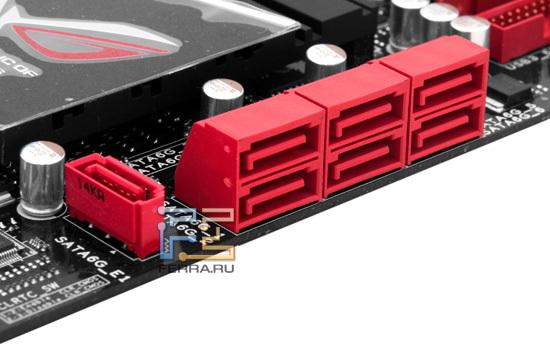

Serial ATA разъемы на материнской плате ASUS Crosshair V Formula

Порты, разъёмы и возможности

Материнская плата рассчитана на использование процессоров AMD для Socket AM3+. Четыре слота DIMM способны уместить до 32 ГБ памяти.

Набор слотов для карт расширения обширен: четыре PCIe x16, один PCIe x1 и один PCI. Напомним, что в общей сложности AMD 990FX располагает 42-мя линиями последовательного интерфейса PCI-Express. ASUS предлагает несколько инструкций для наиболее эффективного использования Crosshair V Formula с конфигурациями AMD CrossFireX и NVIDIA SLI. При использовании двух видеокарт для максимальной производительности рекомендуется устанавливать платы в первый и третий по счету слоты PCIe 2.0 x16. При этом оба слота будут работать в режиме x16. При добавлении третьего графического ускорителя вендор советует устанавливать его во второй по счету слот PCIe 2.0 x16. В таком режиме количество линий распределится следующим образом: первый слот по-прежнему будет функционировать в режиме x16, а второй и третий — в режиме x8.

Задняя панель ASUS Crosshair V Formula оснащена огромным количеством разъемов: PS/2, четыре порта USB 3.0, восемь USB 2.0, один eSATA 6 ГБит/с, один eSATA 300, разъем Ethernet, шесть звуковых разъемов mini-jack, а также оптический S/PDIF. Один из портов USB 2.0 окрашен в белый цвет и предназначен для подключения кабеля ROG Connect. В целом набор разъемов нас порадовал: у Crosshair V Formula есть все необходимое. Внимание к деталям со стороны ASUS удивляет: звуковые разъемы имеют позолоченные контакты, а на панели присутствует кнопка очистки CMOS. Таких приятных мелочей у Crosshair V Formula очень много.

Задняя панель на материнской плате ASUS Crosshair V Formula

ASUS не стала довольствоваться исключительно стандартными возможностями набора системной логики AMD 990FX + SB950, дополнив их чипами сторонних производителей. Для расширения функционала дисковой подсистемы вендор установил чип ASMedia 1061, который поддерживает два канала SATA 6 Гбит/с, один из которых выведен в виде разъема SATA на материнской плате, а другой — в виде eSATA на задней панели. Стандартные возможности южного моста SB950 позволяют подключать до 6-ти жестких дисков SATA 6 Гбит/с с возможностью объединения их в RAID-массивы уровней 0, 1, 5, 10 и JBOD. На наш взгляд, такой поддержки накопителей с лихвой хватит для самых требовательных пользователей.

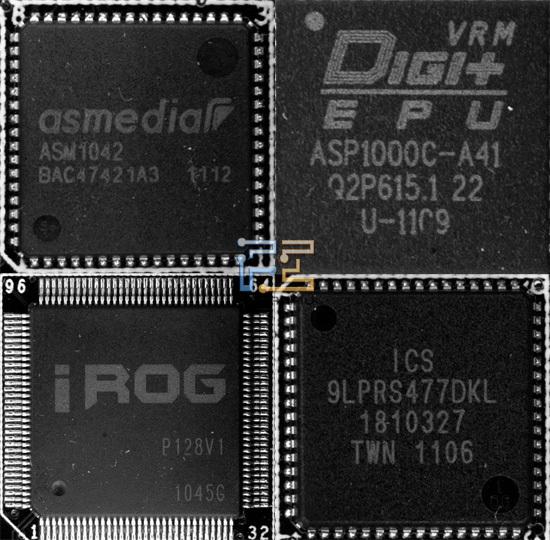

Чипы на материнской плате ASUS Crosshair V Formula

Чипы на материнской плате ASUS Crosshair V Formula

Чипы на материнской плате ASUS Crosshair V Formula

Набор логики AMD 990FX + SB950 не поддерживает USB 3.0, поэтому ASUS пришлось решать эту проблему за счет контроллеров сторонних производителей. Компания выбрала чипы ASMedia 1403, которых поставила сразу 3 штуки. Микросхемы подключены к шине PCIe x1 и поддерживают по два USB 3.0 каждый. Четыре USB 3.0 выведены на заднюю панель материнской платы, а еще два порта нам предлагается задействовать дополнительной планкой или, что более логично, подключить к передней панели корпуса. Помимо USB 3.0 поддерживается и USB 2.0 — плата располагает 12 портами, восемь из которых выведены на заднюю панель.

Звуковой контроллер Realtek ALC889 является 10-канальным (7.1+2) HDA-кодеком, и, помимо стандартных миниджек-разъемов, оснащен оптическим выходом S/PDIF, который выведен на заднюю панель платы. Также стоит отметить, что данный кодек соответствует требованиям EAX 5.0.

Сетевые возможности рассматриваемой материнской платы представлены гигабитным контроллером Intel 82583V, который поддерживает динамическое управление пропускной способности, что, в теории, позволит увеличить стабильность соединения и пропускной способности при пиковой нагрузке на сетевое подключение.

Отдельно хочется отметить возможности и фирменные особенности ASUS Crosshair V Formula, которые касаются непосредственного оверклокинга и мониторинга системы.

Оверклокинг, мониторинг, фирменные технологии и ПО

Рассматриваемая системная плата может похвастаться продвинутыми возможностями по мониторингу. Она оснащена контактной площадкой ProbeIT, которая предназначена для подключения мультиметра и, соответственно, полного контроля за уровнями напряжения на том или ином системном компоненте. В дополнение к мультиметру ASUS уставила на плату индикаторы Voltiminder LED, которые сигнализируют о превышении допустимого значения напряжения.

POST-индикатора на материнской плате ASUS Crosshair V Formula нет, но предусмотрена светодиодная индикация Q-LED. На наш взгляд, POST-индикатор удобнее. Тем не менее Q-LED, по мере того как загораются и гаснут светодиоды, может примерно сигнализировать пользователю о проблеме, которая возникла при загрузке персонального компьютера.

Компания ASUS не оставила без внимания и систему охлаждения, о которой мы уже говорили выше. В дополнение к пассивной системе охлаждения, вы можете подключить к Crosshair V Formula восемь дополнительных вентиляторов, каждым из которых можно управлять, регулируя скорость вращения в двух режимах: ручном и автоматическом. Еще одной интересной особенностью продукта ASUS является возможность синхронно управлять скоростью крыльчатки при использовании системы охлаждения центрального процессора с двумя вентиляторами.

Не обошли стороной и вопрос контроля температуры: рассматриваемая системная плата имеет три выносные термопары, измерения которых при желании можно увязать со скоростью вращения трех вентиляторов.

Ну а наиболее интересной, на наш взгляд, является технология ROG Connect. Соответствующий софт идет в комплекте, а два чипа iROG распаяны на материнской плате — все это необходимо для удаленного мониторинга и управления системой. Включается ROG Connect соответствующей перемычкой на материнской плате. Работает данная функция крайне просто. Достаточно установить необходимый софт: на ПК с Crosshair V Formula — ASUS ROG Connect Plus, а на удаленный — ASUS ROG Connect. После установки программного обеспечения персональный компьютер с ASUS Crosshair V Formula перезагрузится, после чего можно соединить оба ПК специальный кабелем, который идет в комплекте, и запустить ASUS ROG Connect. Откроется главное окно RC TweakIt.

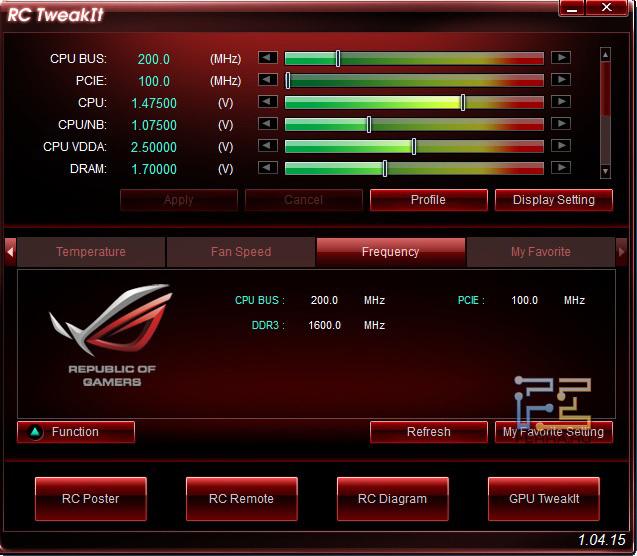

RC TweakIt

RC TweakIt

В верхней его части можно изменять частоту BCLK и PCIe, напряжения CPU, CPU/NB, CPU VDDA, DRAM, HT, SB, NB, VDDR, VDDRPCIE. А вот множитель процессора изменять отсюда, к сожалению, нельзя. Напряжения, которые изменяются, можно выбирать. Для этого достаточно нажать кнопку Display Settings.

Display Settings RC TweakIt

Display Settings RC TweakIt

Во вкладке Voltage можно следить за напряжениями на плате — CPU, CPU/NB, CPU VDDA, DRAM, HT, SB, NB. Вкладка Temperature позволяет следить за температурой, скоростью вращения вентиляторов и показаниями трёх выносных термопар. Во вкладке Frequency вы можете видеть частоты CPU, DDR3, CPU Bus. Справа есть ещё одна вкладка — «избранное», куда можно добавить любое из описанных выше измерений. Одновременно в окне видно только 7 значений.

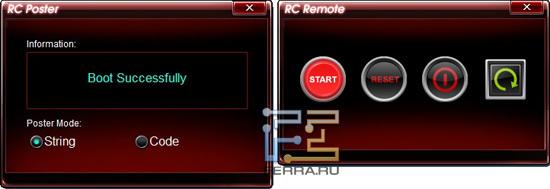

Кнопка PC poster запускает индикатор POS-кодов. Данный индикатор может выводить как привычные 4-х значные коды, так и обычные сообщения, типа "check CPU", "Check MEM" и подобными. Коды отображаются и во время загрузки BIOS, что не может не радовать. Кнопка PC Remoter открывает соответствующее окно.

PC Remoter RC TweakIt

PC Remoter RC TweakIt

Третья кнопка предназначена для форсированного выключения персонального компьютера (аналог зажатой на 5 секунд кнопки Power). Последняя кнопка предназначена для сброса настроек BIOS. Стоит отметить, что настройки можно сбросить только тогда, когда компьютер выключен. Кнопка RC Diargam запускает соответствующее окно с диаграммами.

RC Diargam RC TweakIt

RC Diargam RC TweakIt

Окно с диаграммами имеет ограничения — одновременно могут отображаться только пять параметров, которые вы можете выбрать из трёх любых групп.

RC Diargam RC TweakIt

RC Diargam RC TweakIt

У ROG Connect есть одна очень приятная особенность. Она позволяет изменять напряжения и частоты даже тогда, когда компьютер выключен, т.е. шнур питания вставлен в БП, переключатель на блоке питания стоит в положении "включено". Эта особенность очень помогает при неудачном разгоне или андервольтинге. Часто бывает так, что из-за повышения напряжения или изменения частоты шины не загружается BIOS Setup, и приходится его обнулять. При помощи ROG Connect можно изменить нужные значения шины или напряжений перед загрузкой ПК. Это гораздо удобнее, чем работать с профилями настроек.

Наличие аппаратных кнопок Power и Reset делает процесс разгона на открытом стенде более удобным. Клавиша O.C., которая находится рядом с кнопками Power и Reset, активирует функцию автоматического разгона. Еще одна кнопка, называемая Go button, позволяет загрузить предустановленный профиль настроек CMOS Setup, когда операционная система уже загружена. Также ее можно использовать при прохождении процедуры POST. В таком случае запускается MemOK!, которая устанавливает безопасные параметры ОЗУ.

Кнопки Power и Reset на материнской плате ASUS Crosshair V Formula

Кнопка Go button на материнской плате ASUS Crosshair V Formula

Материнская плата ASUS Crosshair V Formula комплектуется качественным программным обеспечением.

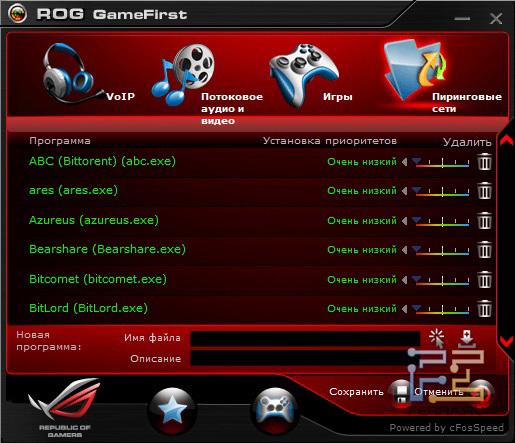

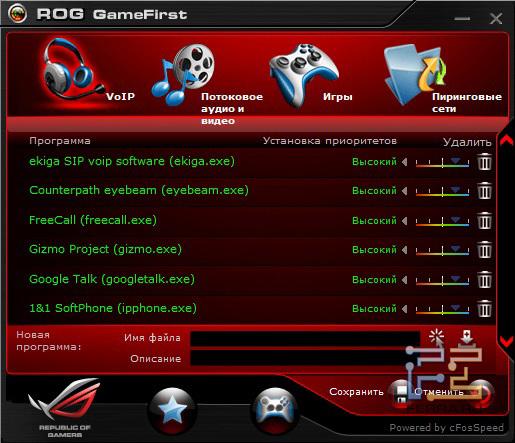

ROG GameFirst — утилита, которая изменяет приоритет разных процессов (программ, игр) в зависимости от пользовательских настроек.

ROG GameFirst

ROG GameFirst

ROG GameFirst

ROG GameFirst

ROG GameFirst

ASUS AI Suite II — по сути тот же BIOS Setup, но с автоапдейтерами, возможностью вставить своё лого для загрузки, включить функцию Ai Charger+, просматривать большое количество графиков с показаниями датчиков, вести историю этих показаний и прочим. В общем, все то же, только в расширенном варианте.

ASUS AI Suite II

ASUS AI Suite II

ASUS AI Suite II

BIOS и настройки платы

Материнская плата поддерживает автоматический сброс настроек BIOS Setup. Есть и принудительный сброс настроек в виде кнопки очистки CMOS, которая выведена на заднюю панель материнской платы. Материнская плата ASUS Crosshair V Formula использует UEFI BIOS, основанный на коде AMI, и имеет специальный GUI.

BIOS Setup рассматриваемой системной платы имеет два режима работы: Advanced Mode — привычный, с ручной настройкой всех параметров, и EZ Mode — автоматический, для неподготовленного пользователя.

ASUS EZ Mode на материнской плате ASUS Crosshair V Formula

ASUS EZ Mode на материнской плате ASUS Crosshair V Formula

ASUS EZ Mode предназначен для быстрой настройки системы и позволяет выбрать всего лишь несколько параметров. Фактически нам предложена возможность выбрать загрузочный диск и один из трёх профилей работы системы.

Наибольший интерес представляет Performance Mode. Его включение и нажатие клавиши O.C. на материнской плате приводят к одинаковому результату. На нашем тестируемом процессоре увеличилась частота шины со штатных 200 Мгц до 216 МГц. Напряжение возросло до 1,48 В, а тайминги памяти были выставлены как 9-9-9-27. Память при этом работала в режиме DDR3-1140. Все остальные параметры остались без изменений.

Утилита ASUS EZ Flash Utility позволяет сканировать директории папок на вашем персональном компьютере на предмет поиска и последующей прошивки обновлений BIOS.

В Advanced Mode, т.е. продвинутом режиме настройки, мы видим привычную картину с огромным количеством всевозможных настроек, которые для удобства восприятия, мы собрали в таблицу.

ПараметрДиапазонШаг
Частота шиныAuto/ 100 — 6001
CPU/NB Frequency, MHzAuto/ 800 — 5600200
HT Link Speed, MHzAuto/ 800 — 2600200
МножительAuto/ 4 — 39,50,5
CPU Load-Line CalibrationAuto/ 5 шагов
CPU/NB Load Line CalibrationAuto/ 3 шага
Память, MHzAuto/ 2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066/800

CPU Vcore, VAuto/ 0,675000 — 2,30000000,006250
CPU/NB Voltage, VAuto/ 0,5000000 — 1,90000000,006250
DRAM Voltage, VAuto/ 1,20 — 2,900,006250
NB Voltage, VAuto/ 0,800000 — 2,0000000,00625
NB HT Voltage, VAuto/ 0,800000 — 2,0000000,00625
NB 1,8V Voltage, VAuto/ 1,80200 — 3,007750,01325
SB Voltage, VAuto/ 1,11300 — 1,802000,01325
PCIE VDDA Voltage, VAuto/ 1,11300 — 2,000750,01325
CAS Latency TimeAuto/ 4 — 121
tRCDAuto/ 5 -121
tRPAuto/ 5 — 121
tRASAuto/ 5 — 121
tRCAuto/ 15 — 301
DRAM READ to PRE TIMEAuto/ 4 — 71
DRAM RAS# to RAS# DelayAuto/ 4 — 71
DRAM Write to READ DelayAuto/ 4 — 71
DRAM Write Recovery TimeAuto/5/6/7/8/10/12
DRAM REF Cycle TimeAUTO/90/110/160/300/350 ns
Dram ROW Cycle Time11 — 421
DRAM Write to read delay3 — 171
DRAM Write to Write Timing2 — 101
Dram refresh rateAUTO / 7,8 ms / 3,9 ms
Dram command RateAuto / 1T / 2T

Дизайн и оформление меню выглядит под стать общему позиционированию платы и стилистически полностью соответствует серии продукта Republic Of Gamers.

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

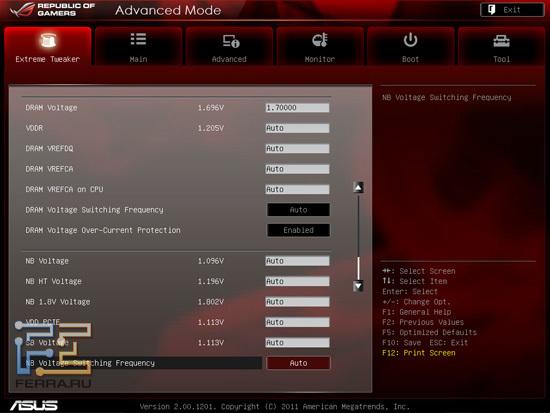

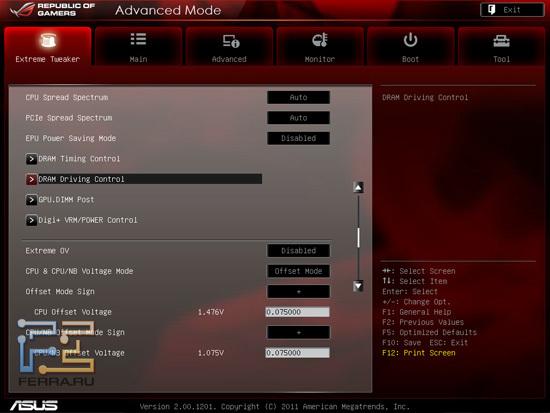

В разделе Extreme Tweaker содержатся все самые интересные настройки, которые касаются оверклокинга. Здесь вы можете менять множители, устанавливать частоты для HTT, оперативной памяти, шины Hyper Transport, управлять технологией AMD Turbo Core и прочими возможностями.

Там же находятся настройки подсистемы питания. Материнская плата ASUS Crosshair V Formula позволяет устанавливать значения напряжения вручную, вбивая необходимую цифру. Стоит отметить, что управление питания имеет два режима работы: нормальный и Extreme OV. В последнем варианте предельные значения напряжения существенно увеличиваются.

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

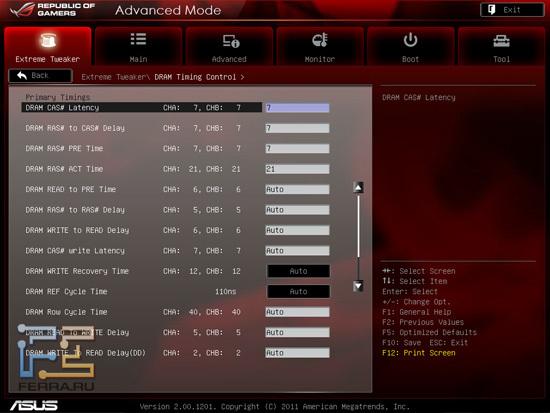

Настройки подсистемы памяти собраны в разделах DRAM Timing Control и DRAM Driving Control. Здесь можно более тонко вручную настроить подсистему памяти и выставить тайминги памяти для каждого канала при двухканальной работе подсистемы памяти.

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

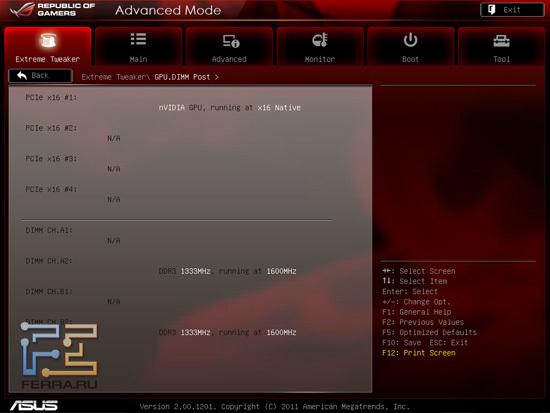

Название GPU.DIMM Post говорит само за себя — информационный раздел, в котором показаны данные по графическим адаптерам и модулям памяти, которые установлены в системе.

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Extreme Tweaker в UEFI BIOS на материнской плате ASUS Crosshair V Formula

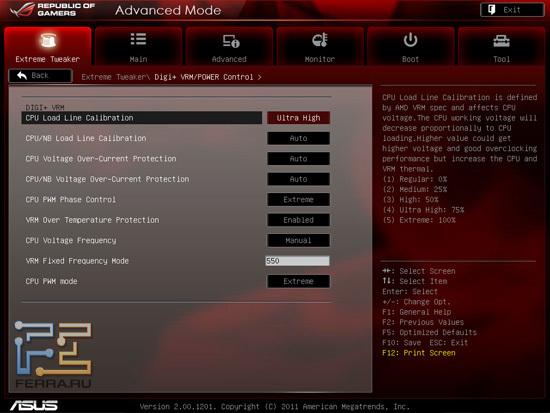

В Digi+ VRM / POWER Control собраны более тонкие и деликатные настройки подсистемы питания. CPU PWM Phase Control отвечает за управление количеством активных фаз. VRM Over temperature следит за температурой силовых элементов цепей питания и защищает последние от перегрева. Опция Load Line Calibration позволяет компенсировать так называемое «проседание» напряжения, тем самым обеспечивая более стабильное питание CPU при разгоне.

В разделе Monitor, который включает в себя ряд подразделов Voltage Monitor, Temperature Monitor, Fan Speed Monitor и Fan Speed Control, собраны информационные данные о состоянии процессора и памяти: температуры, скорости вращения вентиляторов и прочем.

Monitor в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Monitor в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Monitor в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Название подраздела Temperature Monitor говорит само за себя Здесь можно установить пороговые значения температур, для того чтобы избежать перегрева того или иного компонента.

Fan Speed Monitor и Fan Speed Control отвечают за настройки вентиляторов, о которых мы уже говорили выше.

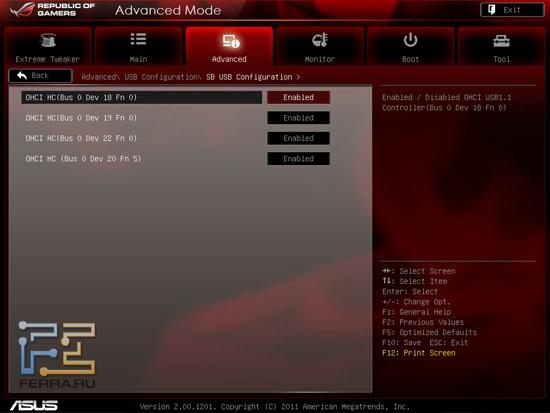

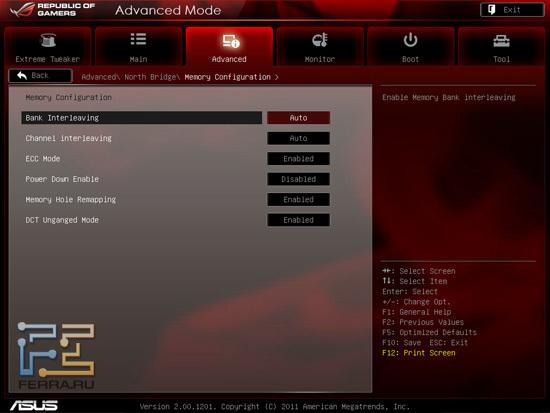

В разделе Advanced собраны специфические настройки центрального процессора: включение Coll’n’Quiete, режима энергосбережения С1Е, и выборочное отключение вычислительных ядер. Здесь же можно отключить светодиодную индикацию LED Control и настроить некоторые спецификации ROG Connect.

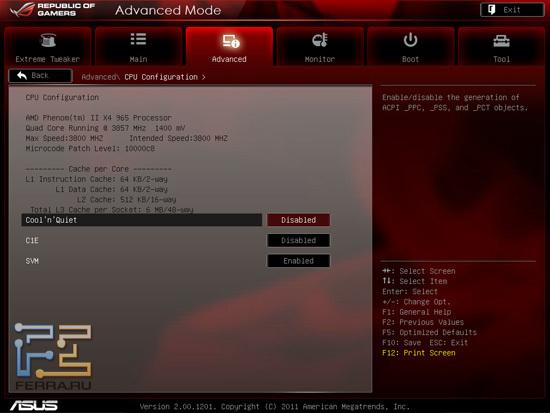

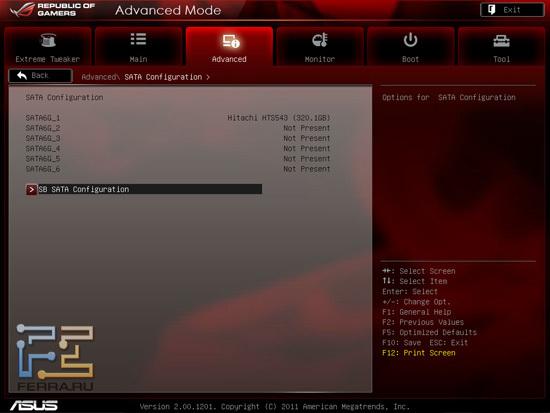

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Advanced в UEFI BIOS на материнской плате ASUS Crosshair V Formula

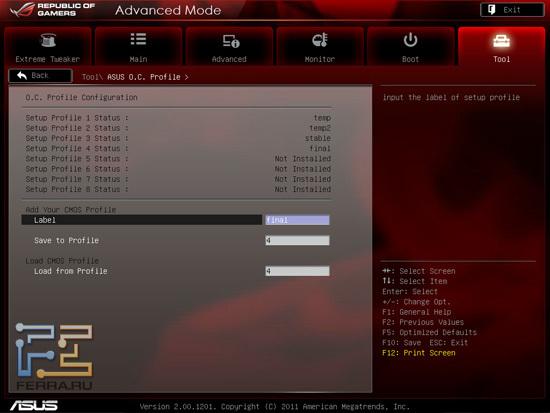

Не забыли инженеры ASUS и о сохранении профилей настроек BIOS Setup материнской платы ASUS Crosshair V Formula, что, несомненно, важно для оверклокеров и энтузиастов. Отвечает за данную функцию O.C. Profile, которая позволяет сохранить до восьми профилей.

Профили в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Профили в UEFI BIOS на материнской плате ASUS Crosshair V Formula

SPD Information сообщает нам исчерпывающую информацию об установленных модулях памяти.

SPD Information в UEFI BIOS на материнской плате ASUS Crosshair V Formula

SPD Information в UEFI BIOS на материнской плате ASUS Crosshair V Formula

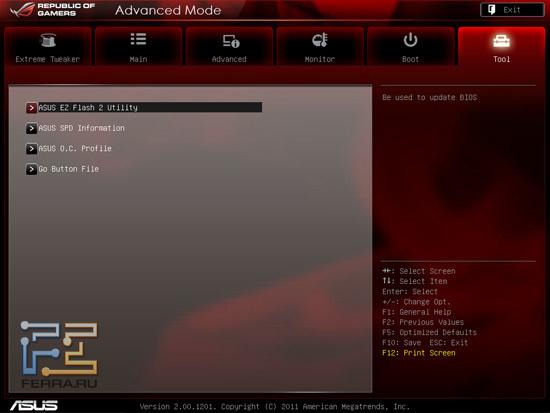

Go Button File связан напрямую с кнопкой Go Button, о которой мы писали выше. Здесь вы может ее сконфигурировать индивидуально, выставив определенный набор параметров для разгона системы. Напомним, что Go Button работает при загруженной операционной системе.

Go Button в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Go Button в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Go Button в UEFI BIOS на материнской плате ASUS Crosshair V Formula

Оверклокинг, андервольтинг, тестирование

Материнская плата ASUS Crosshair V Formula тестировалась в соответствии с нашей стандартной методикой, т.е. в двух режимах — штатном и разогнанном, с применением процессора AMD Phenom II X4 965 и двух планок оперативной памяти Transcend aXeRam DDR3-2000 по 2 ГБ каждая. На материнской плате ASUS Crosshair V Formula процессор AMD Phenom II X4 965 разгонялся вручную по множителю. Частоту удалось поднять до 3800 МГц, при этом напряжение CPU и CPU/NB пришлось повысить на 0.075 Вольт. Частоту CPU/NB при этом мы увеличили до 2400 МГц. Память мы запустили в режиме DDR3-1600 с таймингами 7-7-7-21, подняв напряжение до 1.7 В. Результат сложно назвать выдающимся: 3800 МГц против штатных 3400. Однако именно такой результат мы фиксируем практически на всех тестируемых материнских платах. Для нашего Phenom II X4 965 это предел. Во всяком случае, при разумных значениях напряжений.

Также мы решили провести андервольтинг нашего процессора. Для начала мы решили проверить возможности энергосбережения на плате. Мы включили все возможности BIOS Setup, которые связаны с энергопотреблением (Cool’n’Quiet, C1E, CPU PWM Mode включён в режиме T.Probe, CPU PWM Phase Control включён в режиме Optimized). Затем было снижено напряжение питания всех компонентов: 1.3 В на процессорных ядрах, 1 В на CPU/NB и HT. В итоге реальное напряжение CPU держалось на уровне 1.3 В, а при серьезной загрузке оно проседало на 0.02 В. Стабильность проверялась посредством десятиминутного стресс-тестирования LinX.

Результаты тестирования

Начнем с инкарнации известнейшего бенчмарка SuperPi.

Результаты бенчмарка MaxxPI на материнской плате ASUS Crosshair V Formula

Результаты бенчмарка MaxxPI на материнской плате ASUS Crosshair V Formula

Обратите внимание, насколько сильно увеличивается разница между участниками тестирования при переходе от однопоточного теста к многопоточному. При небольшой нагрузке между ASUS Crosshair V Formula и ASRock 890FX Deluxe5 наблюдается паритет.

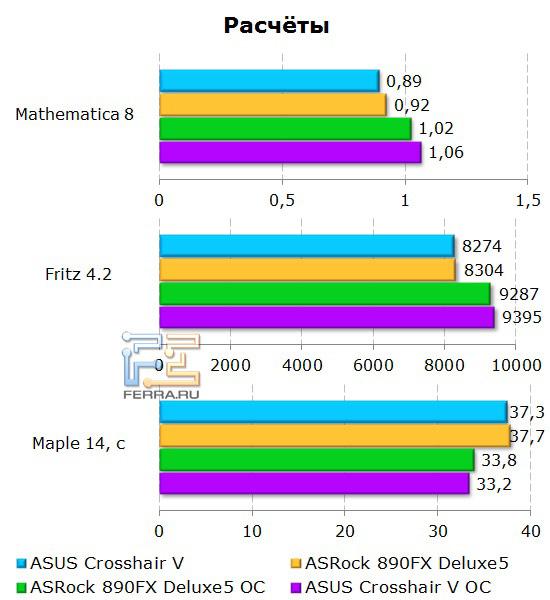

С возросшей нагрузкой расклад между системными платами в штатном режиме не меняется. Однако при разогнанном процессоре, Crosshair V Formula опережает 890FX Deluxe5. Оверлокинг увеличивает производительность обоих участников тестирования на 11-13% как в однопоточном тесте, так и в многопоточном.

Результаты бенчмарка Sandra 2011 на материнской плате ASUS Crosshair V Formula

Результаты бенчмарка Sandra 2011 на материнской плате ASUS Crosshair V Formula

Мы не раз отмечали, что Sandra 2011 крайне процессорозависим, и разница в частоте между простым процессором и разогнанным довольно точно соответствует разнице в результатах. Что касается противостояния ASUS и ASRock, то стоит отметить, что материнские платы идут практически вровень, однако в некоторых тестах Crosshair V Formula несколько опережает 890FX Deluxe5.

Архивация данных на материнской плате ASUS Crosshair V Formula

Архивация данных на материнской плате ASUS Crosshair V Formula

При архивации данных мы наблюдаем достаточно сильный разброс результатов. Скорость архивирования данных в первую очередь определяется производительностью процессора, хотя также на нее влияют и другие компоненты. Это хорошо распараллеливаемая задача, так что преимущество разогнанной системы здесь особенно сильно. Системная плата ASUS Crosshair V Formula уступает ASRock 890FX Deluxe5 в штатном режиме тестирования, однако побеждает при разгоне.

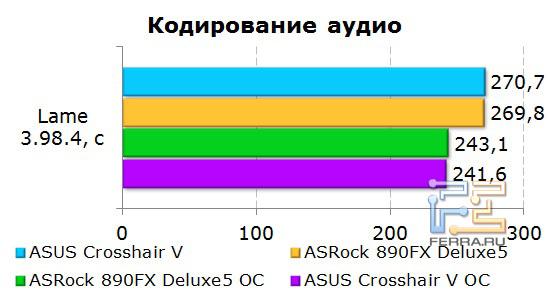

Кодирование аудио на материнской плате ASUS Crosshair V Formula

Кодирование аудио на материнской плате ASUS Crosshair V Formula

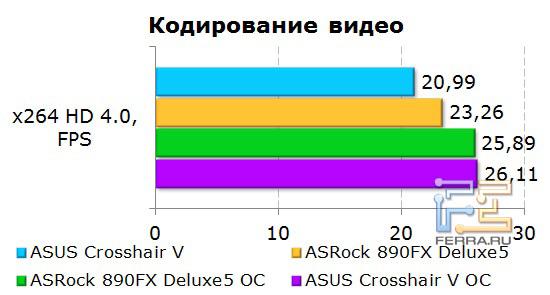

Кодирование видео на материнской плате ASUS Crosshair V Formula

Кодирование видео на материнской плате ASUS Crosshair V Formula

Преимущество разогнанных систем составляет порядка 12 % для аудиокодирования и 20% для видео. Столь серьезная разница в выигрыше от разгона в данных тестах обусловлена тем фактом, что бенчмарк x264 HD 4.0 поддерживает многопоточность, а Lame — нет. Для Lame разница между платами ASUS и ASRock минимальна, в то время как x264 HD утверждает наличие заметного отставания Crosshair V Formula при тестировании в штатном режиме.

Редактирование изображения на материнской плате ASUS Crosshair V Formula

Редактирование изображений на материнской плате ASUS Crosshair V Formula

Несмотря на разные алгоритмы работы, общая картина результатов остается прежней и при обработке изображения. В отличие от задач кодирования, здесь не обеспечивается постоянная 100% нагрузка на процессор, а иногда и вовсе используются ресурсы только одного ядра. При этом результаты всех этих тестов зависят от производительности подсистемы памяти. В результате разогнанная система получает преимущество в 15-20%. В штатном режиме лидирует материнская плата ASRock 890FX Deluxe5, в разогнанном — ASUS Crosshair V Formula.

Рассветные тесты на материнской плате ASUS Crosshair V Formula

Расчетные тесты на материнской плате ASUS Crosshair V Formula

Математические тесты демонстрируют преимущество Crosshair V Formula в разогнанном режиме, в то время как работа в штатном выводит в лидеры ASRock 890FX Deluxe5. Оверлокинг позволяет увеличить производительность на 15%. Шахматный бенчмарк Fritz также отдает предпочтение системной плате ASUS при оверклокинге и ASRock — при номинальных частотах. Применение разогнанного процессора позволяет получить прирост производительности в 13,5%. Maple общую картину и расстановку сил не меняет: лидеры те же, но прирост производительности меньше — 10%. Лидерство ASRock в штатном режиме объясняется чуть более низкими таймингами памяти — 9-9-9-24 против 9-9-9-27.

Рендеринг на материнской плате ASUS Crosshair V Formula

Рендеринг на материнской плате ASUS Crosshair V Formula

Результаты в финальном рендеринге достаточно любопытны, хотя в целом все остается без изменений. Все три приложения утверждают о незначительной разнице между тестируемыми материнскими платами. Оверлокинг благоприятно сказывается на производительности в финальном рендеринге и позволяет участникам тестирования получить дополнительный прирост в производительности 10-15%.

Тесты памяти на материнской плате ASUS Crosshair V Formula

Тесты памяти на материнской плате ASUS Crosshair V Formula

Вот и тесты подсистемы памяти. На диаграммах хорошо видно, что системная плата ASRock 890FX Deluxe5 серьезно уступает материнской плате ASUS Crosshair V Formula в разогнанном режиме.

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASUS Crosshair V Formula

В игровых тестах картина кардинальным образом не меняется. Подсистема памяти на материнской плате ASUS Crosshair V Formula работает с более низкими таймингами памяти, отсюда и разница в результатах тестирования в разогнанном режиме. В штатном же режиме лидирует ASRock 890FX Deluxe5.

Однако в играх разгон дает преимущество в основном для тех режимов, где дополнительная производительность уже не нужна, потому что счет идет на сотни кадров в секунду. В этом плане возможностей AMD Phenom II X4 965 даже в штатном режиме достаточно для комфортной игры в большинстве случаев. Заметим, что перед нами усредненные значения FPS, а дополнительная мощность CPU может оказаться нужна лишь в определенные моменты.

Тестирование материнской платы ASUS Crosshair V Formula

Тестирование материнской платы ASUS Crosshair V Formula

В тестах PCMark расстановка сил остается прежней. Данный тест измеряет скорость работы систем при исполнении типовых алгоритмов, т.е. так, если бы за ПК работал обычный пользователь. Поэтому не стоит удивляться, что результаты разнятся в зависимости от того или иного теста.

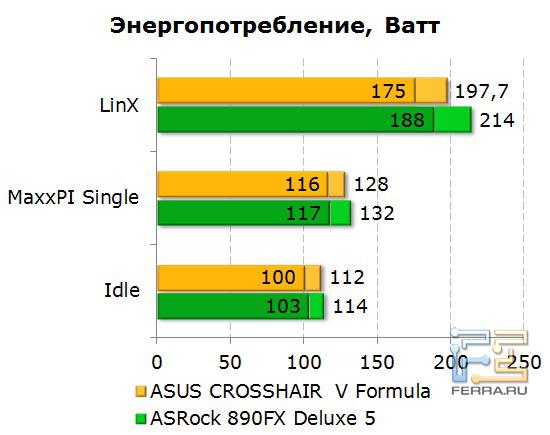

Мы также проверили энергопотребление тестируемых плат. Замерялись значения в простое, под однопоточной нагрузкой (MaxxPI) и при прохождении стресс-теста LinX. Замеры проводились для всей системы в целом, то есть при рассмотрении результатов нужно также учитывать КПД нашего блока питания.

Измерение энергопотребления на материнской плате ASUS Crosshair V Formula

Измерение энергопотребления на материнской плате ASUS Crosshair V Formula

Результаты довольно интересные. Так, при минимальной нагрузке Idle обе материнские платы демонстрируют практически идентичный результат, который разнится на 2 Вт в штатном режиме и на 3 Вт при андервольтинге в пользу материнской платы ASUS Crosshair V Formula. График наглядно демонстрирует зависимость результатов измерения от нагрузки на центральный процессор. В MaxxPI2 нагрузка на центральный процессор выше, чем в Idle: как следствие, мы наблюдаем увеличение разрыва между участниками тестирования. ASUS по прежнему лидирует, но удается отыграть всего 1 Вт у 890FX Deluxe5 в штаном режиме и 4 Вт — при андервольтинге. При полноценном стресс-тестировании и серьезной нагрузке на центральный процессор, материнская плата ASRock проигрывает продукту ASUS в обоих режимах тестирования. Последний лидирует с отрывом в значительные 13-17 Вт. Как видите, подсистема питания в плате от ASUS не только мощная, но и экономичная.

Выводы

Набор логики AMD 990FX + SB950 практически не отличается от предшественника. Соответственно, причиной для перехода на него может стать лишь только официальная поддержка процессоров на базе Bulldozer. Ну и официальная поддержка SLI. Никаких других сюрпризов новый чипсет нам не преподносит.

А вот Crosshair V Formula — решение куда более оригинальное и необычное. Рассматриваемая системная плата имеет ряд сильных сторон: продуманная конструкция системы охлаждения, подсистема питания Extreme Engine DIGI+, широчайшие возможности системного мониторинга, аппаратно-программный комплекс ROG Connect, большой разгонный потенциал и огромное количество настроек с понятным и красивым интерфейсом UEFI BIOS. Все эти особенности позволяют смело рекомендовать ASUS Crosshair V Formula в качестве добротной системной платы для оверклокера и компьютерного энтузиаста.

Ну а наличие четырех слотов PCI-E 2.0 x16 делают Crosshair V Formula очень привлекательной платформой, для пользователей которые ищут надежную материнскую плату для построения мощной графической станции с использованием двух-трех видеокарт.

Комментарии

Загрузка...
Самое читаемое
Загрузка...
