Лучшая из лучших. Обзор видеокарты ASUS HD 7970 Matrix Platinum

Просто «ещё одной мощной видеокартой» сегодня уже никого не удивить — требуется кое-что поинтереснее. В нашу тестовую лабораторию приехала примечательная во всех отношениях видеокарта ASUS HD7970 легендарной линейки Matrix. Принадлежность к этой линейке автоматически подразумевает высочайший уровень, будь то производительность, дизайн или техническое исполнение. Давайте же изучим ее внимательно, как она того заслуживает.

Лучшая из лучших. Обзор видеокарты ASUS HD 7970 Matrix Platinum

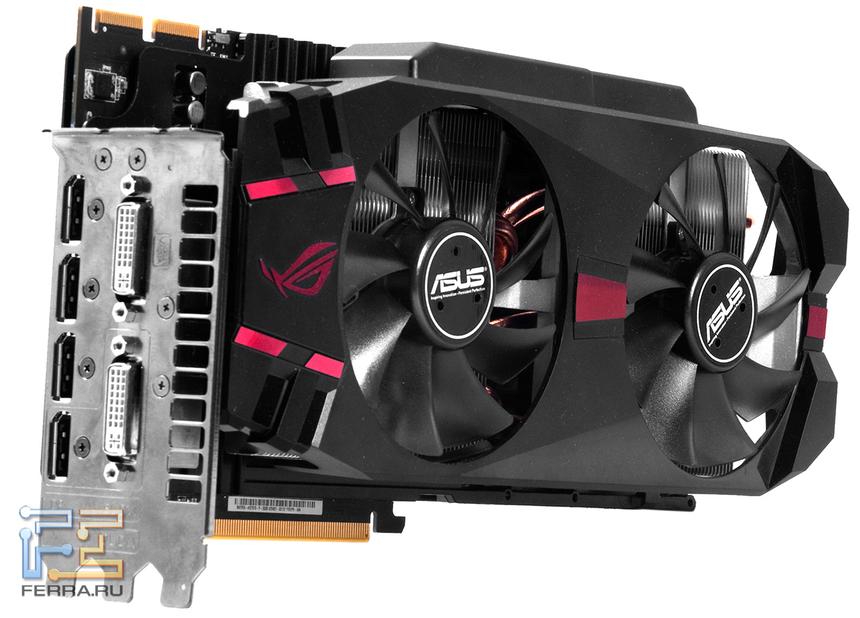

Видеокарта ASUS HD 7970 Matrix Platinum

Видеокарта ASUS HD 7970 Matrix Platinum

Мощные игровые видеокарты так давно вошли в жизнь геймеров и энтузиастов, что выпустить нечто, вызывающее подлинный интерес у референсной группы, довольно сложно. Мы же не удивляемся автомобилям на улице и мобильным телефонам? Однако компания ASUS имеет в своем арсенале кое-что, представляющее неподдельный интерес. Речь идет о видеокартах серии Matrix.

Для тех, кто ещё не знает, что такое видеокарты Matrix и «с чем их едят», приводим краткую историческую справку. Самой первой видеокартой, принадлежавшей к линейке Matrix, была NVIDIA 9800GT. Видеокарта выделялась необычной внешностью, увеличенными тактовыми частотами и мощной подсистемой питания. Видимо, компания ASUS сочла эксперимент удачным, с тех пор видеокарты этой линейки и задают уровень всем тем, кто хочет побороться за звание лучших.

После новогодних праздников в тестлаб приехала видеокарта ASUS HD 7970 Matrix Platinum. Уже по коробке было понятно, что внутри лежит нечто большое и любопытное. Как всегда, сразу надеешься на высокий разгонный потенциал, кучу интересных плюшек и вообще на то, что она не будет «просто ещё одной видеокартой». Забегая вперёд, скажу, что видеокарта не разочаровала и показала достойные результаты.

Начнём, как обычно, с изучения упаковки, потом перейдём к самой видеокарте, а после этого — к техническим характеристикам, разгону и тестированию.

ASUS HD 7970 Matrix Platinum

Упаковка видеокарты большая, красного цвета, логотипов на ней не слишком много. Наклейка в левом нижнем углу рассказывает, что внутри, помимо видеокарты, нас ждёт подарочный коврик, раскрашенный под стилистику Diablo III. В том, что коврик бесплатный и не включён в финальную стоимость, лично я сомневаюсь, но он и правда хороший — производства небезызвестных Steelseries. Приятное дополнение для карты игровой серии Republic of Gamers.

Упаковка видеокарты ASUS HD 7970 Matrix Platinum

Упаковка видеокарты ASUS HD 7970 Matrix Platinum

Комплектация весьма скромная для видеокарты такого уровня, в неё входят:

  • Переходник питания 2х6pin -> 8pin
  • Мануал и диск с драйверами
  • Укороченная версия радиатора для цепей питания
  • Переходник DVI — D-SUB
  • Провода для замера напряжений
  • Мостик CrossFireX

В принципе, все необходимое имеется: вряд ли покупателю такой видеокарты понадобится куча переходников питания или ещё что-то. Кстати, обратили внимание на дополнительный радиатор, который устанавливается на подсистему питания видеокарты? Скорее всего, он пригодится вам при экстремальном разгоне под жидким азотом. Тогда потребуется демонтировать штатную СО, и вместо полноценного радиатора установить укороченную версию.

Комплектация видеокарты ASUS HD 7970 Matrix Platinum

Комплектация видеокарты ASUS HD 7970 Matrix Platinum

А вот, собственно, и сама видеокарта. В глаза сразу бросаются внушительные размеры видеоадаптера. И действительно, она очень большая. Цветовое исполнение сразу указывает на принадлежность видеокарты к серии ROG. Если бы не фирменный значок, кстати, можно было бы подумать, что это видеокарта линейки DirectCU II TOP.

В прочном кожухе расположились два вентилятора. Тот, что ближе к видеовыходам, крутится быстрее, чем тот, который расположен у разъемов дополнительного питания. Полагаю, это сделано для снижения уровня шума. У каждого вентилятора по 9 лопастей.

Сразу скажу про шум. Без нагрузки ASUS HD 7970 Matrix Platinum вообще не слышно, это хорошо. В сильной нагрузке, если подойти совсем близко, то можно уловить небольшой шум вентиляторов. И реально шуметь они начинают, только если вы выкрутите обороты на 100%. Видеокарта не будет досаждать вам назойливым гулом во время работы за компьютером.

Видеокарта ASUS HD 7970 Matrix Platinum

Видеокарта ASUS HD 7970 Matrix Platinum

Обратная сторона видеокарты почти полностью закрыта металлической пластиной с перфорацией, которая придаёт видеокарте прочности и предотвращает повреждения. Вероятно, она также помогает в отводе тепла.

Видеокарта ASUS HD 7970 Matrix Platinum. Обратная сторона

Видеокарта ASUS HD 7970 Matrix Platinum. Обратная сторона

Среди видеовыходов вы найдёте четыре порта DisplayPort и два DVI. Беспроблемное подключение большого количества мониторов гарантировано! Конечно же, видеокарта знает, что такое AMD Eyefinity.

Видеокарта ASUS HD 7970 Matrix Platinum. Видеовыходы

Видеокарта ASUS HD 7970 Matrix Platinum. Видеовыходы

Видеокарта не просто большая, она ещё и занимает три слота в материнской плате. Это очень важный момент, так как при покупке необходимо очень внимательно посмотреть на свою систему и выяснить, есть ли там три слота, или придётся вынимать какую-то плату расширения. Иначе это может стать неприятным сюрпризом после покупки, и будет обидно.

Дополнительное питание видеокарта получает по двум восьми контактным разъёмами питания. Производитель рекомендует использовать блок питания от 650 Ватт, это указано даже на коробке. Это требование совершенно оправданно, так как с такой мощной видеокартой вряд ли кто-то будет использовать ULV процессор, одну планку оперативной памяти и SSD. Это скорее будет мощная система с несколькими жёсткими дисками и платами расширения. Поэтому производитель и рекомендует использовать мощный БП.

Обратите внимание, что не все мощные БП одинаково полезны. Далеко не все блоки питания выдают заявленную мощность или могут работать под высокой нагрузкой продолжительное время. Если уж вы решили приобрести видеокарту линейки Matrix, то и остальные компоненты ПК стоит подбирать очень тщательно.

Отдельное внимание хочется уделить надписи Matrix. В зависимости от нагрузки, цвет подсветки меняется. Так, без нагрузки, надпись горит светло синим-цветом, при увеличении нагрузки цвет меняется на глубокий синий. Под тяжёлой нагрузкой цвет становится фиолетовым, а при экстремальной нагрузке подсветка становится символично-красной. Удобно и красиво.

Система охлаждения открытого типа, нагретый воздух будет оставаться внутри системного блока. Видеокарта мощная, а потому очень теплая; позаботьтесь о хорошей вентиляции в корпусе.

Видеокарта ASUS HD 7970 Matrix Platinum. Видеовыходы

Видеокарта ASUS HD 7970 Matrix Platinum. Видеовыходы

С данного ракурса видны некоторые подробности системы охлаждения. Также вы можете видеть  четыре кнопки; о трех из них расскажу чуть ниже. По нажатию красной кнопки видеокарта — нет, не взрывается — раскручивает вентиляторы системы охлаждения на 100%. В домашних условиях вам это, конечно же, не пригодится. Но если вы занимаетесь разгоном и вообще хотите посмотреть, на что способна эта карта при штатной системе охлаждения, то это максимально упростит вам борьбу с нагревом всей платы. Кстати, при активации 100% скорости вращения, вентиляторы начинают бегать с одинаковой скоростью, в отличие от стокового режима работы. Именно в этом режиме видеокарта начинает активно шуметь, но, поскольку постоянно в нем никто работать не будет, то ничего страшного в шуме нет. Если вы захотите вернуть работу СО в дефолтный режим, просто нажмите ещё раз на красную кнопку, и гул прекратится.

Видеокарта ASUS HD 7970 Matrix Platinum

Видеокарта ASUS HD 7970 Matrix Platinum

С этого ракурса найти что-то интересное не удалось.

Видеокарта ASUS HD 7970 Matrix Platinum. Вид сбоку

Видеокарта ASUS HD 7970 Matrix Platinum. Вид сбоку

Плавно переходим к разбору видеокарты путём демонтажа СО. Для начала удалим металлическую пластину с обратной стороны. Сразу видно, что печатная плата очень далека от референса и разрабатывалась специально под Matrix. В правом верхнем углу расположились два разъёма для объединения видеокарт в тандем CrossFireX. Для этого потребуется весьма специфическая материнская плата и мощный блок питания — особенно если вы захотите все это дело разогнать.

Обратная сторона ASUS HD 7970 Matrix Platinum без металлической пластины

Обратная сторона ASUS HD 7970 Matrix Platinum без металлической пластины

Система охлаждения состоит из пяти медных теплотрубок, двухсекционного радиатора и медной контактной площадки, которая передаёт тепло от видеопроцессора на теплотрубки. Система охлаждения цепляется за плату четырьмя винтами, этого вполне достаточно.

Демонтированная система охлаждения ASUS HD 7970 Matrix Platinum

Демонтированная система охлаждения ASUS HD 7970 Matrix Platinum

После того, как мы удалили систему охлаждения, увидеть печатную плату не удалось, так как на ней есть ещё один радиатор, который отводит тепло от элементов подсистемы питания.

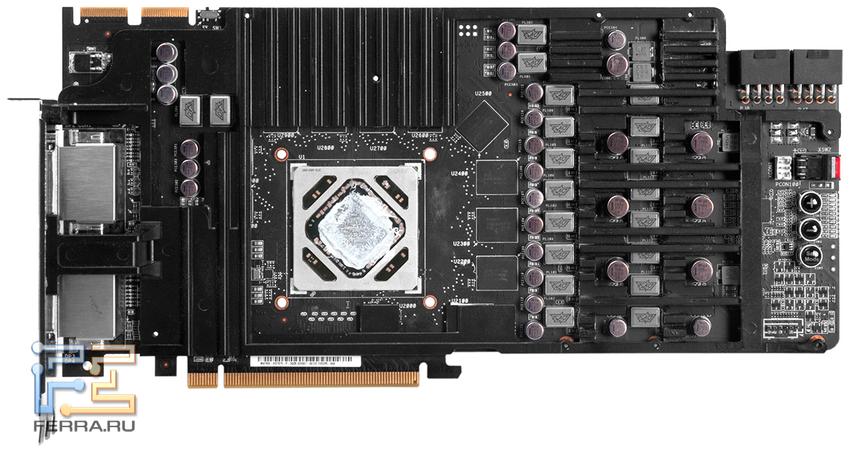

Видеокарта ASUS HD 7970 Matrix Platinum с частично демонтированной СО

Видеокарта ASUS HD 7970 Matrix Platinum с частично демонтированной СО

А вот после того, как мы удалили последний радиатор, нам открылось все прекрасное. На печатную плату и компоновку элементов в целом даже смотреть приятно. Видна детальная проработка и внимание к мелочам.

В центре композиции живёт сам видеопроцессор AMD 7970. Вокруг видеопроцессора расположились двенадцать микросхем видеопамяти стандарта GDDR5 производства Hynix, промаркированные H5GQ2H24AFR ROC. Общий объем видеопамяти — 3072 Мбайта.

Видеокарта ASUS HD 7970 Matrix Platinum оснащена мощнейшей двадцатифазной цифровой подсистемой питания. Из двадцати фаз на видеопроцессор приходится шестнадцать. Вы можете спросить: «Зачем это нужно?» Конечно, в домашних условиях это совершенно бесполезно. Даже если вы начнёте разгонять видеокарту, это не обеспечит вам +100 МГц с потолка. Такая подсистема питания нужна для экстремального разгона при отрицательных температурах . В подобных соревнованиях иногда все решают даже дополнительные 10 МГц.

Правее области, отведённой для элементов подсистемы питания, есть три кнопочки, о которых мы упоминали чуть раньше. Признаться, очень непривычно видеть кнопки на видеокарте, да ещё и в количестве четырёх штук. С одной кнопочкой мы разобрались — она умеет раскручивать вентиляторы на 100%. Эти три понадобятся для изменения подаваемого на GPU напряжения «на ходу». Собственно, кнопками с изображением «+» и «-» нам и предстоит увеличивать или понижать напряжение. Дабы вы не запутались, сколько раз на какую кнопку вы нажали, производитель, справа от кнопочек, расположил светодиодную индикацию зелёного, жёлтого и красного цветов.

Рядом находится кнопка с надписью «Safe Mode». По нажатию этой кнопки видеокарта моментально полностью вернётся в штатный режим функционирования. Это очень удобно, так как не нужно, если что, лезть в операционную систему, искать утилиту, вспоминать базовые параметры и т.д. Конечно, все это вам понадобится исключительно при экстремальном оверклокинге. Как минимум, если вы упакуете видеокарту в системный блок, у вас не будет доступа к кнопкам, т.е. подразумевается использование на открытом стенде.

Видеокарта ASUS HD 7970 Matrix Platinum с демонтированной СО

Видеокарта ASUS HD 7970 Matrix Platinum с демонтированной СО

«Горячие кнопки» видеокарты ASUS HD 7970 Matrix Platinum

«Горячие кнопки» видеокарты ASUS HD 7970 Matrix Platinum

Микросхема видеопамяти Hynix

Микросхема видеопамяти Hynix

На этом мы заканчиваем внешнее изучение видеокарты ASUS HD 7970 Matrix Platinum и переходим к разгону.

Разгон и температуры

Итак, стоковые частоты у видеокарты очень сильно отличаются от референсного исполнения. Видеопроцессор по умолчанию функционирует на частоте 1100 МГц, в отличии от стоковой HD 7970 с её 925 МГц. Видеопамять работает на частоте 6600 МГц — очень хорошо. Т.е. данная видеокарта изначально имеет очень большое преимущество в плане производительности перед стоковым вариантом.

Теперь о температурах. Нагрузка создавалась утилитой FurMark. После продолжительного нагрева температура поднялась лишь до 70 градусов — и это при стоковых настройках кулера. Напомню, что референсная видеокарта с куда меньшими частотами в аналогичных условиях прогревалась до 85 градусов. У нашего же подопытного при его-то высоких тактовых частотах — лишь 70 градусов. Это отличный результат!

Характеристики ASUS HD 7970 Matrix Platinum в номинале

Характеристики ASUS HD 7970 Matrix Platinum в номинале

Разгон производился без повышения напряжения и на штатных оборотах кулера, т.е. в режиме АВТО. Видеопроцессор смог стабильно функционировать на частоте 1220 МГц, а видеопамять разогналась до 1825 МГц (7300 МГц).Учитывая, что мы не увеличивали напряжение, это снова отличный результат. Видеокарта ASUS HD 7970 DirectCU II TOP разогналась только до 1150 МГц по видеопроцессору. На самом деле, новинка прошла все игры с тактовой частотой в 1260 МГц по GPU, но в 3DMark 11 появились проблемы. Поэтому, дабы тестирование было честным на 100%, было принято решение искать стабильную частоту для абсолютно всех бенчмарков. Но если смотреть только на игры, то видеокарта «умеет» 1260 МГц, что очень круто, на родном-то напряжении.

И снова о температурах. После разгона температура не могла не увеличиться, это фантастика. Нагрузка создавалась все той же утилитой FurMark. После 30 минут нагрузки видеокарта прогрелась до 74 градусов. И опять — очень хороший результат, тут даже комментировать не нужно.

Характеристики ASUS HD 7970 Matrix Platinum в разгоне

Характеристики ASUS HD 7970 Matrix Platinum в разгоне

На этом можно плавно переходить к изучению таблицы технических характеристик и далее к результатам тестирований.

Таблица технических характеристик

AMD Radeon HD 7970ASUS HD 7970 DirectCU II TOPAMD Radeon HD 7970 GHz EditionASUS Radeon HD 7970 Matrix Platinum
ЯдроTahitiTahitiTahitiTahiti
Количество транзисторов, млрд. шт4.34.34.34.3
Техпроцесс, нм28282828
Количество потоковых процессоров2048204820482048
Количество блоков (ROPs)32323232
Частота ядра, МГц925100010501100
Шина памяти, бит384384384384
Тип памятиGDDR5GDDR5GDDR5GDDR5
Объем памяти, Мбайт3072307230723072
Частота памяти, МГц5500560060006600
Поддерживаемая версия DirectX11.111.111.111.1
Стоимость, руб12 00014 00013 00017 000

Видеопроцессор у новинки функционирует на частоте 1100 МГц, видеопамять — на 6600 МГц. Все остальные параметры остались неизменными. Стоимость видеокарты на момент публикации — около 17 000 рублей. Смею заметить, что для столь высококлассного продукта это вполне оправданная цена. Здесь вы платите не только за увеличенные частоты, но и за первоклассную систему охлаждения, мощнейшую цифровую подсистему питания и остальные «фишки», которые мы рассматривали чуть выше. По сути, это имиджевый продукт. Эту видеокарту купят в большинстве своем те, кто знает, что с ней делать — либо же те, кто просто хочет ТОП из ТОПов.

Конкуренты и аналоги

HIS IceQX2 HD7970

Видеокарта HIS IceQX2 HD7970

Видеокарта HIS IceQX2 HD7970

С данной видеокартой мы уже подробно знакомились. Она оснащается альтернативной системой охлаждения и работает на повышенных частотах. Частота видеопроцессора чуть меньше, чем у нашего подопытного — 1050 МГц. Тактовая частота видеопамяти — 1400 (5600) МГц. Видеокарта получила очень высокую оценку за совокупность своих качеств.



SAPPHIRE HD 7970 6GB TOXIC Edition

Видеокарта SAPPHIRE HD 7970 6GB TOXIC Edition

Видеокарта SAPPHIRE HD 7970 6GB TOXIC Edition

Тоже очень интересная видеокарточка. Она оснащается альтернативной системой охлаждения, которая занимает три слота, кстати, т.е. столько же, сколько и ASUS Radeon HD 7970 Matrix Platinum. Работает видеокарта на повышенных тактовых частотах (1100 МГц для GPU и 6000 МГц для VRAM). Объем видеопамяти увеличен с трех гигабайт до шести относительно референса. Правда, я совсем не уверен, что это будет иметь практическую пользу. Но и это еще не все. На видеокарте присутствуют две микросхемы BIOS, после активации которой видеокарта сама увеличит частоту до 1200 МГц по видеопроцессору и 6400 МГц по видеопамяти. Стоимость на данный момент не известна.



Тестовый стенд

  • Процессор — Intel Core i7 3770K. Тактовая частота 3,4 ГГц, кэш 6 Мбайт L3
  • ASUS Maximus V Formula Thunder FX (LGA 1155)
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Seasonic Platinum 1000 W
  • Операционная система — Windows 7, x64
  • Видеодрайверы — 13.1

Результаты тестирования

Мы уже весьма детально знакомились с результатами видеокарт AMD Radeon HD 7970, AMD Radeon HD 7970 GHz Edition и ASUS HD 7970 DCIIT. Все игры прогонялись в разрешении 2560х1440 и 1920х1080. Настройки качества картинки были на максимально возможных. Вертикальная синхронизация была отключена, полноэкранное сглаживание 4х.

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в 3DMark 11

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в 3DMark 11

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в разрешении 1920х1080

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в разрешении 1920х1080

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в разрешении 2560х1440

Результаты тестирования ASUS Radeon HD 7970 Matrix Platinum в разрешении 2560х1440

Результаты тестов показывают серьёзный отрыв новинки от видеокарты AMD Radeon HD 7970 GHz Edition.

Заключение

Видеокарта ASUS HD 7970 Matrix Platinum, как и ожидалось, оказалась очень интересным продуктом. Очень приятно обладать продуктом, который разрабатывался «не как все», а с повышенным вниманием.

Видеокарта обладает рядом неоспоримых преимуществ, среди них отличная система охлаждения, мощнейшая двадцатифазовая подсистема питания, различные оверклокерские примочки. К последним относятся: кнопка включения/выключения скорости вращения вентилятора на 100%, кнопки увеличения/снижения подаваемого на GPU напряжения, индикация этого самого напряжения? и кнопка, после нажатия на которую видеокарта моментально возвращается в заводской режим работы. Конечно же, есть точки для замера напряжения. Все это указывает на то, что продукт разрабатывался в первую очередь для профессиональных оверклокеров и установления мировых рекордов.

Однако, нельзя сказать, что это видеокарта не для всех. Она как раз таки «для всех». Даже если будущий покупатель не собирается устанавливать рекорды, он всё равно получит первоклассный продукт, который не будет шуметь, и при этом будет показывать высочайшую производительность. Стоимость игрушки не так уж и велика, относительно стоковых версий — 17 тысяч рублей против 13 тысяч рублей.

За перечисленные выше качества видеокарта получает награду «Выбор редакции».

Выбор редакции

Выбор редакции

Помимо всего вышеперечисленного, видеокарта ещё и просто отлично выглядит. Её действительно приятно держать в руках, у неё отличный дизайн, подчёркивающий все величие продукта. Посему (редкий случай!) видеокарта получает и вторую награду — «Лучший дизайн».
