Практичная экономия. Обзор материнских плат ASUS VANGUARD B85 и MSI B85-G43

Как известно, каждое поколение процессоров Intel сопровождается выпуском ряда плат на базе различных наборов логики. Если вы не собираетесь разгонять CPU и вам не нужна возможность использовать сразу несколько видеокарт, то вам элементарно нет смысла брать топовое устройство. Для ваших целей прекрасно подойдет решение попроще, например, на основе логики B85 Express, тем более что среди бюджетных продуктов тоже есть интересные модели.

Процессоры Haswell уже давно вышли и постепенно заполняют рынок настольного «железа», но наш ресурс до сих пор не знакомил читателей с устройствами на основе системной логики B85 Express. Пора восполнить этот пробел. К тому же не всем необходима функциональность Z87-решений, не так ли? Давайте посмотрим на блок-схему B85 Express.

Блок-схема системной логики Intel B85 Express

Как можно заметить, данный чипсет не позволяет разделить шестнадцать встроенных в центральный процессор линий PCI Express пополам для организации SLI- и/или CrossFire-массивов. Также на уровне BIOS’а материнской платы заблокирован разгон CPU с литерой «К» в названии.

Основные отличия B85 Express от H87 Express заключаются в отсутствии возможности создавать RAID-массивы и «урезанном» количестве портов USB 3.0 и SATA 3.0, которые производитель может развести на материнской плате без использования каких-либо дополнительных контроллеров. Исходя из этого, можно заключить следующий вывод: решения на базе чипсета B85 Express могут быть как основой бюджетного офисного/мультимедийного ПК, так и геймерского, но без излишеств, функций оверклокинга, а также применения «буржуйских» SLI/CrossFire-конфигураций. Да, сэкономив на «маме», в будущем будет достаточно проблематично совершить плановый апгрейд (например, приобрести еще одну видеокарту или еще один SSD). Однако вырученные средства всегда можно вложить в покупку более производительного «железа».

Технические характеристики

 ASUS VANGUARD B85MSI B85-G43ECS B85H3-M4 (v1.0)
Поддерживаемые процессорыLGA 1150LGA 1150LGA 1150
Поддерживаемая оперативная памятьДо DDR3-1600До DDR3-1600До DDR3-1600
Слоты расширения2x PCI Express x16 1x PCI Express x1 1x PCI2x PCI Express x16 2x PCI Express x1 3x PCI1x PCI Express x16 3x PCI Express x1
Количество SATA II/3.02/42/42/4
Количество USB 2.0/3.08/68/48/4
АудиоRealtek ALC 887Realtek ALC 892Realtek ALC 892
СетьIntel I217V, 10/100/1000 Мбит/сRealtek 8111E, 10/100/1000 Мбит/сRealtek 8111G, 10/100/1000 Мбит/с
Разъемы задней панели1x PS/2 Combo1x PS/2 Combo1x PS/2 Combo
1x D-Sub1x D-Sub1x D-Sub
1x DVI-D1x DVI-D1x DVI-D
1x HDMI1x HDMI1x HDMI
1x DisplayPort6x USB 2.04x USB 2.0
2x USB 2.02x USB 3.02x USB 3.0
4x USB 3.01x RJ-451x RJ-45
1x RJ-456x 3,5-мм jack3x 3,5-мм jack
6x 3,5-мм jack
1x D-Sub1x D-Sub
1x DVI-D1x DVI-D
1x HDMI1x HDMI
1x DisplayPort6x USB 2.0
2x USB 2.02x USB 3.0
4x USB 3.01x RJ-45
1x RJ-456x 3,5-мм jack
6x 3,5-мм jack
1x D-Sub
1x DVI-D
1x HDMI
1x DisplayPort
2x USB 2.0
4x USB 3.0
1x RJ-45
6x 3,5-мм jack
Форм-факторmATXATXmATX
Ориентировочная стоимость3 400 руб.2 900 руб.2 900 руб.
Уточненная стоимость

ASUS VANGUARD B85

Материнская плата ASUS VANGUARD B85 поставляется в стильной черной коробке. Точно такую же упаковку имеют все устройства ASUS, принадлежащие к TUF-серии. Как всегда, здесь присутствует стандартный набор информационных иконок: LGA1150, Ultra HD 4K, HDMI, Windows 8 ready, Intel Core inside. На что действительно стоит обратить внимание, так это на пятилетнюю гарантию производителя.

Упаковка ASUS VANGUARD B85

Несмотря на то, что перед нами бюджетная материнская плата, комплектация VANGUARD B85 весьма достойная: мануал, гарантийный талон, диск с драйверами и утилитами, набор Q-Connectors, два SATA-кабеля, заглушка интерфейсной панели и сертификат качества.

Комплектация ASUS VANGUARD B85

Внешний вид VANGUARD B85 тем, кто знаком с платам TUF-серии, покажется достаточно обыденным. Несмотря на бюджетное позиционирование устройства, на текстолите присутствует целых три радиатора: один охлаждает сам чипсет, еще два — силовые элементы цепи питания.

Что касается разводки компонентов платы, то сначала она показалась нам не совсем логичной. Так, при использовании дискретной видеокарты нижестоящий слот PCI Express х1 будет перекрыт. Однако подобная «жертва» может быть компенсирована за счет второго PCI Express x16, функционирующего в режиме х4. Если использовать габаритный процессорный кулер, то он, скорее всего, накроет батарейку, а также затруднит доступ к оперативной памяти. А вот дополнительный разъем питания 8 пин распаян весьма удачно.

ASUS VANGUARD B85, общий вид

Интересно, что мешало распаять два порта SATA не перпендикулярно плате, а как все остальные? На наш взгляд, весьма странное решение инженеров ASUS.

ASUS VANGUARD B85, SATA-порты

На оборотной стороне VANGUARD B85 нет ничего примечательного: дорожки, пайка, бекплейт.

ASUS VANGUARD B85, оборотная сторона

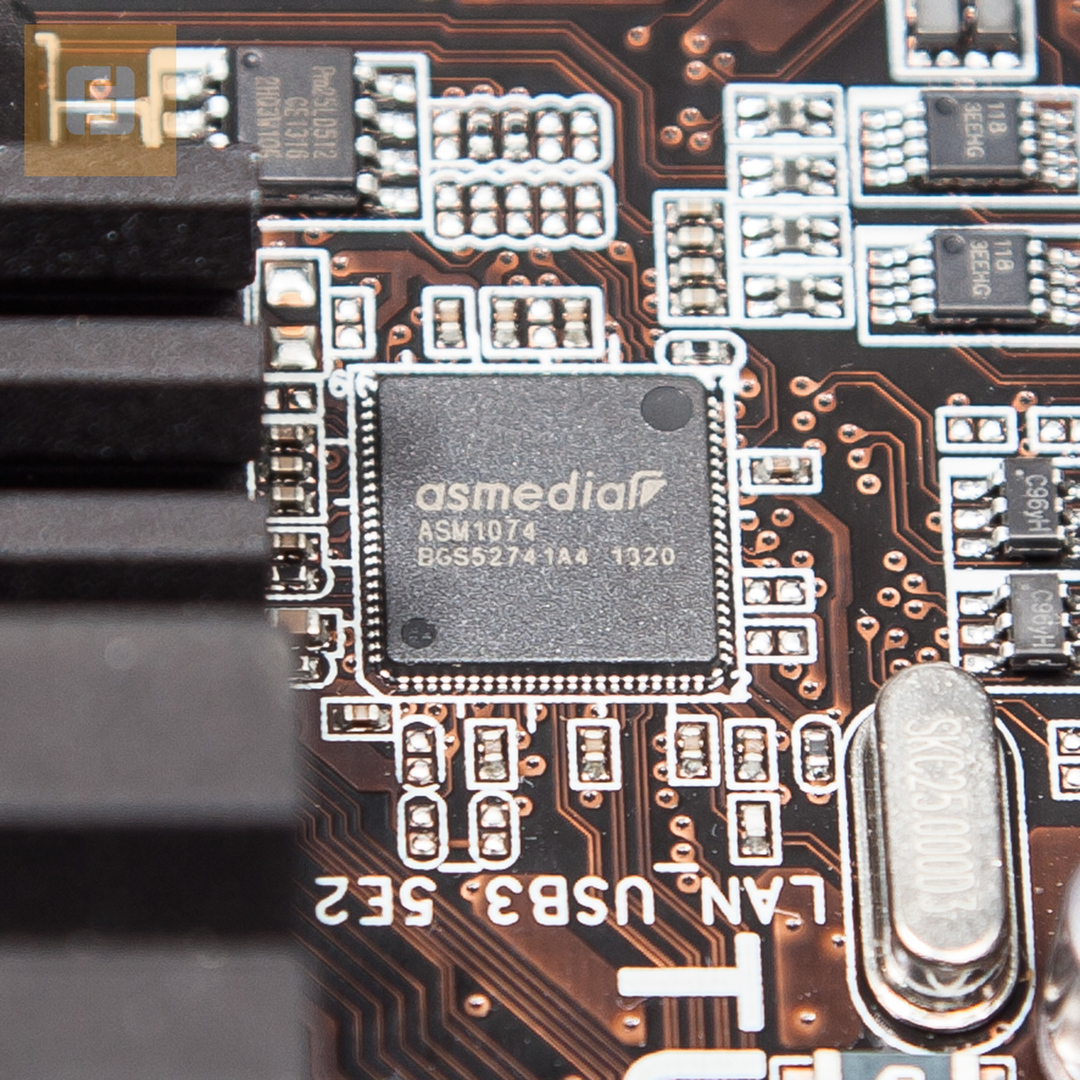

Распаянный на плате контроллер ASMedia ASM 1074 позволяет развести дополнительные порты USB 3.0. За переключение между портами ввода-вывода изображения отвечает контроллер ASMedia ASM 1442K. Благодаря распаянному контроллеру ASMedia ASM 1083 осуществляется поддержка устаревшего PCI.

Arrows-left
Arrows-right
Reload
1 / 3

Контроллер ASMedia ASM 1074

На материнской плате распаян звуковой контроллер Realtek ALC 887.

Звуковой кодек Realtek ALC 887

Мониторингом температур занимается контроллер Nuvoton NCT6791D.

Nuvoton NCT6791D

На интерфейсной панели имеется вполне стандартный набор разъемов: комбинированный PS/2, D-Sub, DVI-D, HDMI, два USB 2.0, четыре USB 3.0, RJ-45, шесть аудиоразъемов. Отдельного упоминания заслуживает DisplayPort. Данный порт — редкое явление в бюджетных платах.

ASUS VANGUARD B85, I/O-панель

BIOS

UEFI BIOS имеет два режима работы: стандартный упрощенный и расширенный. В первом случае главное меню предоставляет пользователю всю основную информацию о системе: частоты CPU и ОЗУ, показания температур, напряжения, скорости вращения вентиляторов.

ASUS VANGUARD B85, главное меню BIOS

Для перехода в расширенный режим необходимо нажать клавишу F7. Вкладка Main предоставляет информацию о версии BIOS, установленном процессоре и оперативной памяти. Здесь же отображены дата и время.

ASUS VANGUARD B85, вкладка Main

Вкладка My Favorites позволяет скомпоновать в одном меню все необходимые пользователю данные и настройки. Полезная вещь, когда очень часто приходится обращаться к одним и тем же функциям.

ASUS VANGUARD B85, вкладка My Favorites

Вкладка AI Tweaker предназначена для тонкой настройки BIOS. Настройки меню позволяют задать основные напряжения компонентов и тайминги оперативной памяти.

ASUS VANGUARD B85, вкладка AI Tweaker

ASUS VANGUARD B85, вкладка AI Tweaker

ASUS VANGUARD B85, вкладка AI Tweaker

ASUS VANGUARD B85, вкладка AI Tweaker

BIOS ASUS VANGUARD B85, вкладка AI Tweaker

Вкладка Advanced располагает настройками центрального процессора, чипсета, контроллера USB и прочих набортных компонентов устройства.

ASUS VANGUARD B85, вкладка Advanced

Для получения всей необходимой информации о температурах, напряжениях и скоростях вентиляторов необходимо «покопаться» в меню Monitor.

ASUS VANGUARD B85, вкладка Monitor

Для определения/установки приоритетного устройства загрузки и прочих параметров включения системы предназначена вкладка Boot.

ASUS VANGUARD B85, вкладка Boot

Меню Tool предоставляет пользователю доступ к фирменной утилите ASUS EZ Flash 2, позволяющей при помощи флеш-накопителя обновить BIOS. Сюда же записываются профили разгона, а также хранится информация о таймингах используемой оперативной памяти.

ASUS VANGUARD B85, вкладка Tool

В целом прошивка VANGUARD B85 получилась весьма функциональной для представителя бюджетного сегмента; большинство опций вряд ли когда-либо пригодится. Но, как известно, больше — не меньше.

MSI B85-G43

Материнская плата B85-G43 — отличный пример того, как компания-производитель, по сути, из одного устройства делает сразу три. С H87-G43 вы уже могли познакомиться в одном из наших обзоров. Разница между этими платами заключается лишь в используемом чипсете. Дизайн — тот же. Расположение портов — то же. Дополнительные контроллеры — те же. Наконец, идентична у устройств и прошивка BIOS. Однако в сравнении с Z87-G43 героиня сегодняшнего тестирования стоит приблизительно на 1000 рублей дешевле.

B85-G43 поставляется в белой коробке, которая изобилует крупным, яркими, бросающимися в глаза иконками: 3 Display Outputs, PCI Express Gen3, Click BIOS4, Super RAID и, конечно же, Military Class 4.

Упаковка MSI B85-G43

Комплектация материнской платы соответствует ее позиционированию.  Между картонных складок мы обнаружили два SATA-кабеля с Г-образным разъемом с одной стороны, заглушку на корпус, компакт-диск с драйверами и утилитами, а также общий для всех трех плат (B85-G43, H87-G43, Z87-G43) мануал.

Комплектация MSI B85-G43

Поскольку B85-G43 выполнена в форм-факторе ATX, то (в отличие от VANGUARD B85) она имеет заведомо большее число слотов расширения: два PCI Express x16, работающих по схеме x16-x4, два PCI Express x1 и три PCI. В целом расположение портов весьма удачное. Разве что под верхним PCI Express x16, на наш взгляд, логичнее было бы расположить PCI, а не PCI Express x1. Этих портов все равно три, а их актуальность с каждым днем становится все меньше.

Материнская плата оснащена внушительной системой охлаждения, но без использования тепловых трубок. Так, холодный чипсет охлаждается продолговатым радиатором, а силовые элементы цепи питания — двумя радиаторами c большим числом гребешков.

Как говорится, найдите хотя бы пару отличий.

Arrows-left
Arrows-right
Reload
1 / 3

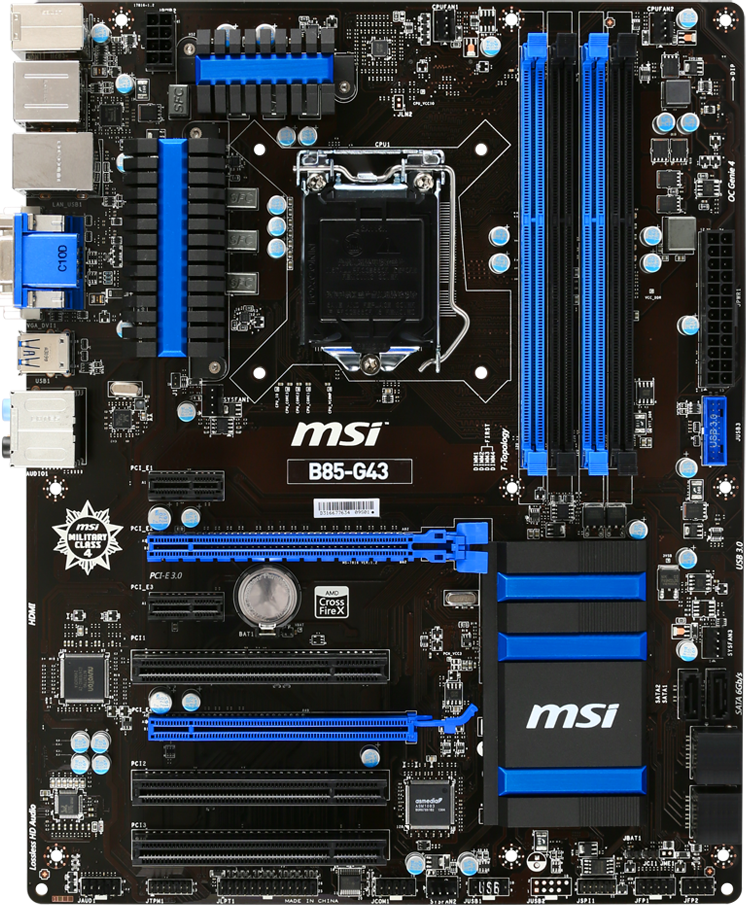

MSI B85-G43, общий вид

Интересно, что SATA-порты на плате распаяны так же, как и на VANGUARD B85, то есть перпендикулярно к плоскости текстолита.

MSI B85-G43, SATA-порты

Оборотная сторона ничем не выделяется от остальных, разве что для крепления радиаторов охлаждения используется винтовое крепление, а не обычные пластиковые клипсы, как, например, у VANGUARD B85.

MSI B85-G43, оборотная сторона

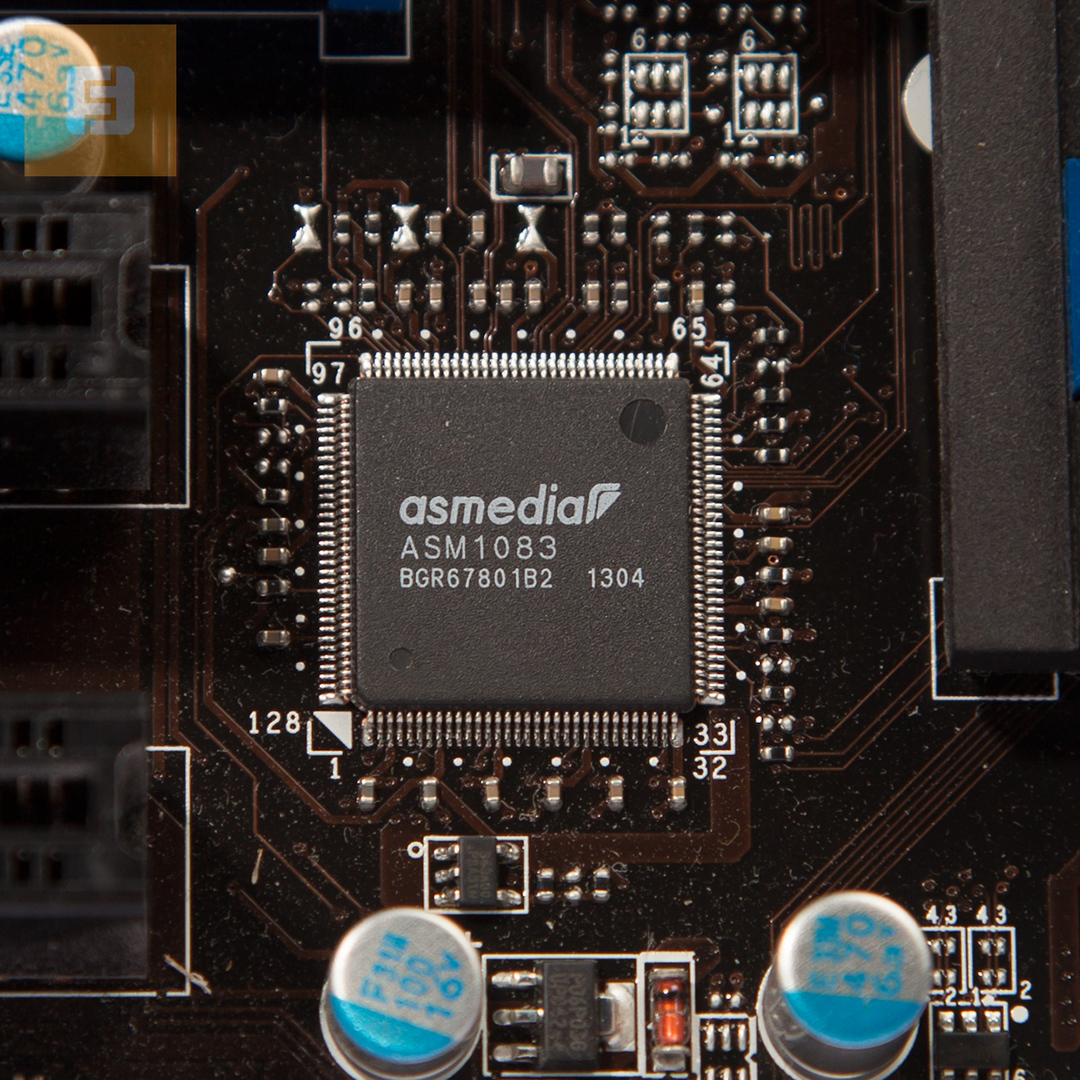

Так как B85 Express не имеет нативной поддержки интерфейса PCI, для разводки сразу трех портов был распаян контроллер-мост ASMedia ASM 1083. Для переключения видеовыходов используется микросхема NXP PTN3360DBS.

Arrows-left
Arrows-right
Reload
1 / 3

Контроллер ASMedia ASM 1083

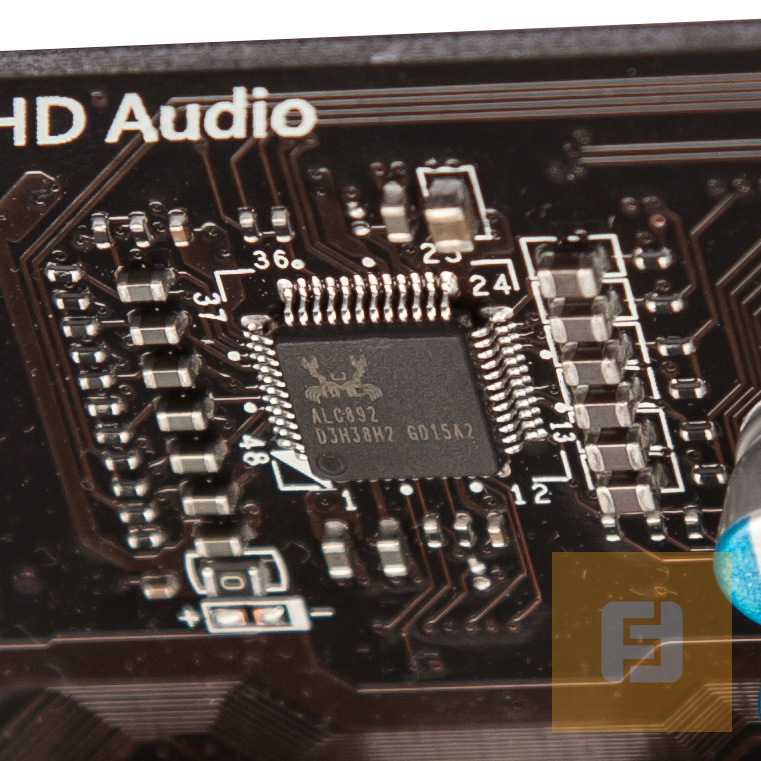

В качестве аудиокодека выступает Realtek ALC892. Сетевой контроллер тоже компании Realtek — гигабитный RTL8111E.

Arrows-left
Arrows-right
Reload
1 / 2

Realtek ALC892

Набор портов интерфейсной панели весьма стандартен: комбинированный PS/2, D-Sub, DVI-D, HDMI, шесть USB 2.0, два USB 3.0, RJ-45 и шесть миниджеков.

MSI B85-G43, интерфейсная панель

BIOS

Зайдя Click BIOS 4, пользователь сразу же попадает в основное меню, в центре которого размещен огромный логотип MSI Military Class 4. Отметим, что прошивка у всех трех материнских плат одинаковая.

MSI B85-G43, главное меню

Вкладка Settings располагает основными настройки системы. Сюда же внесены параметры загрузки.

MSI B85-G43, вкладка Settings

Во вкладке OC находятся различные настройки для разгона процессора и оперативной памяти. Впрочем, B85-G43 они вряд ли пригодятся.

MSI B85-G43, вкладка OC

Меню M-Flash позволяет сохранить и/или обновить прошивку BIOS.

MSI B85-G43, вкладка M-Flash

Вкладка OC Profile, как видно из названия, позволяет сохранять и загружать профили настроек BIOS.

MSI B85-G43, вкладка OC Profile

Вкладка Hardware Monitor позволяет создавать собственные профили работы вентиляторов.

MSI B85-G43, вкладка Hardware Monitor

На вкладке Board Explorer можно получить краткую информацию про установленное в каждый слот оборудование: процессор, память, накопители, блок питания, дискретные устройства.

MSI B85-G43, Board Explorer

В целом Click BIOS 4 стал более плавным и отзывчивым, исчезли задержки при переходе из одного меню в другое. Что касается функциональности, то она на высоте, и даже избыточна для B85-G43.

Тестирование

Тестовый стенд

  • Процессор — Intel Core i7-4770K
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — LEPA G-1600, 1600 Вт
  • Монитор — Dell U2711b, 2560x1440
  • Операционная система — Windows 7 Максимальная х64

Результаты тестирования

Результаты тестирования материнских плат ASUS VANGUARD B85 и MSI B85-G43

Результаты тестирования материнских плат ASUS VANGUARD B85 и MSI B85-G43

Результаты тестирования материнских плат ASUS VANGUARD B85 и MSI B85-G43

Результаты тестирования материнских плат ASUS VANGUARD B85 и MSI B85-G43

Обе материнки показали одинаковые результаты, что неудивительно, ведь в системе использовались идентичные комплектующие, а сами платы практически не влияют на производительность тестового стенда.

Конкуренты

ECS B85H3-M4 (v1.0)

ECS B85H3-M4 выполнена в форм-факторе mATX, что накладывает ограничение на количество распаянных разъемов PCI Express. Так, на текстолите разведен всего один PEG-порт и три PCI Express x1.

ECS B85H3-M4

На материнской плате присутствуют все современные разъемы: четыре USB 3.0 и столько же SATA 3.0. Есть и HDMI.

GIGABYTE GA-B85-HD3

Полноформатная плата в сравнении с MSI B85-G43 не может похвастать таким количеством слотов расширения. Свободное место между процессорным гнездом и верхним PCI Express x16 занимают два 4-пиновых коннектора для подключения вентиляторов (всего их четыре, все с ШИМ).

GIGABYTE GA-B85-HD3

На I/O-панели GA-B85-HD3 есть два порта USB 3.0 и всего четыре — USB 2.0. Сама панель выглядит пустовато.

Заключение

Набор логики B85 Express выглядит достаточно неплохо. Чипсет имеет хорошую функциональность, но без каких-либо излишеств. Его аппаратные возможности удовлетворят большую часть пользователей, которым нужен настольный компьютер на базе процессора Haswell.

Что касается обозреваемых девайсов, то ASUS можно похвалить за предоставление пятилетней гарантии, которая будет полезна как обычному пользователю, так и компании, решившей собрать на базе VANGUARD B85 ряд офисных машинок. Материнская плата радует наличием двух дополнительных портов USB 3.0 и наличием полноформатного DisplayPort. Форм-фактор mATX можно рассматривать и как минус, и как плюс — тут каждый пользователь решит для себя сам.

Так, полноформатная B85-G43 обладает большим числом слотов расширения, хоть и не с самым оптимальным их расположением. Применяется достаточно качественный аудиокодек Realtek ALC892 и винтовое крепление радиаторов системы охлаждения. И не стоит забывать, что компания MSI предлагает свое решение по более демократичной цене, чем конкуренты.

Мы не зря рассказали вам про материнскую плату Z87-G43. Более продвинутое устройство позволяет разгонять K-процессоры и имеет шесть портов SATA 3.0. Только вот за все это потенциальному покупателю придется доплатить порядка 1000 рублей. Что еще раз подтверждает выше сказанное: если вам не нужны дополнительные опции, то можно взять плату на чипсете B85 Express, а сэкономленные деньги потратить на более производительный процессор, видеокарту или набор памяти.
