К Intel Skylake готовы! Обзор материнских плат ASUS Z170-A, Z170-DELUXE и Z170 PRO GAMING

Как известно, любого короля играет свита. А потому важна не только производительность того или иного поколения процессоров, но и состоятельность платформы в целом. Чипсет Z170 Express представляет интересный сплав технологий и функций. Насколько успешным окажется симбиоз новой платформы и процессоров Skylake? Постараемся разобраться, познакомившись сразу с тремя материнскими платами от ASUS.
К Intel Skylake готовы! Обзор материнских плат ASUS Z170-A, Z170-DELUXE и Z170 PRO GAMING

С флагманскими процессорами Skylake постоянные посетители Ferra.ru уже могли познакомиться. В первой части я изучил архитектурные особенности новых чипов, а также подробно рассмотрел функциональность наборов логики сотой серии. Напомню, всего Intel презентовала шесть чипсетов. Z170 Express — самый навороченный из них. Во второй части была детально изучена производительность моделей Core i5-6600K и Core i7-6700K. Результаты оказались прогнозируемыми. Решения Skylake лишь совсем на чуть-чуть опережают предыдущее поколение центральных процессоров — Haswell. А потому при выборе той или иной платформы стоит обращать внимание не только на быстродействие «камней», но и на функциональность системы в целом. Тем более, что решения на базе чипсетов сотой серии будут считаться актуальными минимум три года, а то и больше. Что ж, перейдем непосредственно к знакомству с семплами.

ASUS Z170-A, Z170-DELUXE и Z170 PRO GAMER

ASUS Z170-A, Z170-DELUXE и Z170 PRO GAMER

Технические характеристики и особенности конструкции

Чипсеты сотой серии получили кодовое имя Sunrise Point. Это классические решения в том понимании, что часть функциональности несет в себе непосредственно центральный процессор. Это и контроллер памяти, и 16 линий PCI Express 3.0, и встроенная графика HD Graphics 530. Непосредственно микросхема логики отвечает за разводку таких шин, как USB и SATA 3.0. Основная мощь Z170 Express — наличие 20 свободных линий PCI Express 3.0. Именно за счет них у производителя материнских плат буквально развязаны руки. Например, они могут интегрировать в свои устройства одновременно несколько портов M.2 и SATA Express. Более детально все функции Z170 Express отображены на скриншоте ниже.

Блок-схема набора логики Intel Z170 Express

Блок-схема набора логики Intel Z170 Express

К нам в тестовую лабораторию прибыли сразу три материнские платы от ASUS. Две из них — начального уровня, если в нынешней сложившейся экономической ситуации так можно выразиться. Плата Z170-DELUXE является самым настоящим флагманом и наиболее ярко, на мой взгляд, демонстрирует возможности новой платформы.

 ASUS Z170-AASUS Z170-DELUXEASUS Z170 PRO GAMING
ЧипсетIntel Z170 ExpressIntel Z170 ExpressIntel Z170 Express
СокетLGA1151LGA1151LGA1151
Память4x DIMM, DDR4-3400-2133, до 64 Гбайт4x DIMM, DDR4-3733-2133, до 64 Гбайт4x DIMM, DDR4-3400-2133, до 64 Гбайт
Дисковая подсистема1x SATA Express (или 2x SATA 3.0) 4x SATA 3.0 1x M.2 (PCI Express x4)1x SATA Express (или 2x SATA 3.0) 6x SATA 3.0 1x M.2 (PCI Express x4)1x SATA Express (или 2x SATA 3.0) 4x SATA 3.0 1x M.2 (PCI Express x4)
Слоты расширения3x PCI Express x16 3x PCI Express x1 1x PCI3x PCI Express x16 4x PCI Express x13x PCI Express x16 3x PCI Express x1
СетьIntel I219V, 10/100/1000 Мбит/сIntel I219V, 10/100/1000 Мбит/с Intel I211-AT, 10/100/1000 Мбит/с Wi-Fi 802.11 a/b/g/n/ac Bluetooth V4.0Intel I219V, 10/100/1000 Мбит/с
ЗвукRealtek ALC892Realtek ALC1150SupremeFX
Разъемы на задней панели1x PS/2 1x DVI-D 1x D-Sub 1x DisplayPort 1x HDMI 1x RJ-45 1x USB 3.1 (Type-C) 1x USB 3.1 (Type-A) 2x USB 3.0 2x USB 2.0 1x S/PDIF 5x 3,5-мм jack1x DisplayPort 1x HDMI 2x RJ-45 1x USB 3.1 (Type-C) 5x USB 3.1 (Type-A) 1x USB 3.0 1x USB 2.0 1x S/PDIF 6x 3,5-мм jack1x PS/2 1x DVI-D 1x D-Sub 1x DisplayPort 1x HDMI 1x RJ-45 1x USB 3.1 (Type-C) 1x USB 3.1 (Type-A) 4x USB 3.0 2x USB 2.0 1x S/PDIF 5x 3,5-мм jack
Форм-факторATXATXATX
Цена15 000 руб.27 500 руб.12 000 руб.
Price.ru

Неудивительно, что Z170-DELUXE снабдили самой богатой комплектацией среди рассматриваемых сегодня материнских плат. Так, помимо стандартного набора, состоящего из макулатуры и диска с драйверами, в коробке нашлись:

  • Шесть коннекторов SATA 3.0;
  • Гибкий мостик SLI;
  • Внешняя антенна Wi-Fi и Bluetooth;
  • Плата расширения для установки M.2-накопителя в разъем PCI Express x16;
  • Переходник с двумя коннекторами NVMe (SFF-8639 (Mini-SAS HD)) для слота M.2;
  • Комплект Q-connector;
  • Крепеж для SSD форм-фактора M.2;
  • Заглушка на I/O-панель;
  • Пластиковая рамка, защищающая контакты процессорного гнезда при установке чипа.

Согласитесь, неплохой набор. Остальные платы не могут похвастать таким разнообразием.

Например, комплектация Z170-A состоит из бумажной документации, диска с драйверами, заглушки на заднюю панель, трех проводов SATA, гибкого мостика SLI, Q-connectors и пластиковой рамки для CPU.

Z170 PRO GAMER имеет схожий набор приспособлений и атрибутов. Из мелочей стоит обратить внимание разве что на наличие бумажных наклеек для SATA-кабелей.

На коробке материнской платы не просто так изображена сцена из компьютерной игры World of Warships. Приобретя данное устройство, вы получите премиум-аккаунт на 15 дней, а также уникальный корабль.

ASUS Z170-DELUXE

Дизайн классической серии плат Z170 Express позаимствован у линейки устройств, построенных на логике X99 Express. Используется привлекательное сочетание черного и белого цветов. Плюс присутствуют вкрапления серого. Из дополнительных украшательств отмечу наличие 256-цветной подсветки. Светодиоды расположены под радиатором чипсета, они имеют несколько режимов работы. Вообще чувствуется, что с каждым новым поколением платформ производители материнских плат завлекают потенциальных покупателей все более броским дизайном.

Ничего революционного платформа LGA1151 в компьютерную среду не привнесла. Так что Z170-DELUXE имеет классическую архитектуру (читай — расположение) всех разъемов. Всего на плате распаяно семь слотов расширения — максимальное количество для форм-фактора ATX. Три из них — PCI Express x16. Они могут работать по схеме х8+х8+х4. Плата поддерживает работу как технологии AMD CrossFire, так и NVIDIA SLI. В случае, если будут задействованы порты SATA 5 и SATA 6, то третий PCI Express x16 сможет работать лишь в режиме x2.

В целом разводка компонентов Z170-DELUXE выполнена грамотно.

ASUS Z170-DELUXE

ASUS Z170-DELUXE

Подсистема питания Z170-DELUXE состоит из 20 фаз. Здесь остановимся поподробнее. Так как встроенный в процессор регулятор напряжения переехал обратно в материнскую плату, то наличие большого числа элементов питания вновь имеет смысл. Особенно при серьезном разгоне чипа. Однако реальных фаз у Z170-DELUXE десять. Об этом свидетельствует наличие десяти двухканальных драйверов International Rectifier IR3598, распаянных на оборотной стороне платы.

За охлаждение подсистемы питания отвечают сразу три радиатора. Два из них соединены медной теплотрубкой.

ASUS Z170-DELUXE, подсистема питания

ASUS Z170-DELUXE, подсистема питания

SATA-разъемы традиционно установлены справа снизу. Нашлось место одному SATA Express. Данный разъем обладает пропускной способностью на уровне 10 Гбит/с. Но давайте честно: SATA Express — мертворожденный порт. Прошел год со времени его интеграции в материнские платы Intel (первопроходцем стала логика Z97 Express), а накопителей с этим интерфейсом в продаже так и не появилось. Те же M.2 удобнее и популярнее. Плюс набирает популярность новый стандарт — NVMe. Один из конкурентов ASUS даже полностью отказался от использования SATA Express. За ненадобностью. Впрочем, любой SATA Express — это всегда два порта SATA 3.0. Так что пусть будет.

За дополнительные разъемы SATA отвечает контроллер ASMedia ASM1061.

Также на плате распаян порт M.2. Он напрямую работает через шину PCI Express x4. Следовательно, его пропускная способность составляет 32 Гбит/с. На плате предусмотрено несколько посадочных отверстий, так что поддерживаются форматы накопителей 2242/2260/2280/22110. Разъем M.2 делит одну шину с SATA Express. Поэтому использование одного порта приводит к отключению другого.

ASUS Z170-DELUXE, SATA-разъемы

ASUS Z170-DELUXE, SATA-разъемы

Звуковая подсистема носит название Crystal Sound 3. Нечто подобное представлено и в материнских платах для процессоров Haswell, а также Haswell-E. В основе «кристального звучания» лежит весьма популярный чип Realtek ALC1150.

ASUS Z170-DELUXE, звуковая подсистема

ASUS Z170-DELUXE, звуковая подсистема

I/O-панель материнской платы насчитывает сразу шесть разъемов USB 3.1. Один из них реализован в виде порта Type-C. Набортная логика по умолчанию не поддерживает USB 3.1, однако на помощь приходят свободные линии PCI Express чипсета и контроллер ASMedia ASM1142. Точнее, целых три контроллера.

Отмечу, что Z170-DELUXE, помимо двух гигабитных портов Ethernet, оснащена модулем беспроводной связи. Поддерживается стандарт 802.11ac. Теоретическая пропускная способность — 1300 Мбит/с.

ASUS Z170-DELUXE, I/O-панель

ASUS Z170-DELUXE, I/O-панель

Наконец, флагманская модель ASUS оснащена внешними органами управления, облегчающими работу с устройством во время тестирования. В самом низу расположены клавиши включения/выключения и перезагрузки, обнуления настроек прошивки и активации функции BIOS Flashback (позволяющей, обновлять прошивку материнской платы в выключенном состоянии даже без предустановленного центрального процессора). Здесь расположен индикатор POST-кодов. В верхней правой части текстолита традиционно распаяна кнопка MemOK!, позволяющая в случае проблем с оперативной памятью произвести загрузку в безопасном режиме. Плюс рядом с разъемом M.2 распаяны тумблеры для включения/выключения функций XMP, TPU и EPU.

Непосредственно к Z170-DELUXE можно подключить до семи вентиляторов. Все коннекторы — 4-пиновые.

ASUS Z170-DELUXE, внешние органы управления

ASUS Z170-DELUXE, внешние органы управления

ASUS Z170-A

Z170-A — модель попроще. Это заметно даже невооруженным взглядом. Так, плата лишилась ряда пластиковых украшательств, да и разъемов на текстолите явно поубавилось. Эту модель в линейке, пожалуй, можно окрестить одной из самых доступных среди решений на логике Z170 Express с поддержкой памяти DDR4.

Слотов расширения тоже семь. Между PCI Express x16 и PCI Express x1 «затесался» PCI. Разъемы PEG функционируют по привычной схеме x8+x8+x4. Поддерживаются технологии AMD CrossFire и NVIDIA SLI. Интерфейс PCI, отмечающий в следующем году свое 25-летие, не поддерживается набором логики Z170 Express. На плате он реализован за счет стороннего контроллера ASMedia ASM1083.

К Z170-A можно подключить до семи вентиляторов.

ASUS Z170-A

ASUS Z170-A

Подсистема питания у Z170-A имеет всего 10 фаз, то есть вдвое меньше, чем у Z170-DELUXE. Для охлаждения этих элементов используются два небольших радиатора, без использования теплотрубок.

ASUS Z170-A, подсистема питания

ASUS Z170-A, подсистема питания

Эта плата получила меньшее число SATA-разъемов. В том числе и один SATA Express. Есть у Z170-A и M.2, также работающий через шину PCI Express x4. Только, как и в случае с Z170-DELUXE, одновременно задействовать и M.2, и SATA Express не удастся.

ASUS Z170-A, SATA-разъемы

ASUS Z170-A, SATA-разъемы

За звук отвечает аналогичная технология Crystal Sound 3. Однако здесь используется и чип попроще (Realtek ALC892), и конденсаторов от компании Nichicon поменьше.

ASUS Z170-A, звуковая подсистема

ASUS Z170-A, звуковая подсистема

I/O-панель радует наличием двух портов USB 3.1: по одному Type-A и Type-C. Для этого на плате распаян один контроллер ASMedia ASM1142. Обслуживанием разъемов D-Sub и DVI занимается микросхема ASMedia ASM1442K.

ASUS Z170-A, I/O-панель

ASUS Z170-A, I/O-панель

ASUS Z170 PRO GAMING

Материнская плата Z170 PRO GAMING относится к другой линейке — GAMING. Только не стоит путать ее с флагманскими решениями уровня Republic of Gamers. Если ROG — это элита, то данную линейку в основном наполняют бюджетные модели. Видимо, маркетологи ASUS решили, что присутствие в названии слова GAMER лучше скажется на продажах. Тем не менее, среди рассмотренных решений Z170 PRO GAMER я бы поставил на второе место после Z170-DELUXE. И вот почему.

Слотов расширения у рассматриваемой материнской платы всего шесть. Если сравнивать Z170 PRO GAMING с Z170-A, то «исчез» порт PCI. Впрочем, невелика потеря. Остальные слоты работают по уже знакомой схеме. Так, два первых порта PCI Express x16 задействуют имеющиеся у процессора Intel Skylake 16 линий. При использовании двух видеокарт они, соответственно, делятся пополам. Третий PCI Express x16 работает в режиме x4.

ASUS Z170 PRO GAMER

ASUS Z170 PRO GAMER

Подсистема питания состоит из 10 фаз. Она охлаждается при помощи двух небольших алюминиевых радиаторов. Непосредственно каналы питания образованы за счет MOSFET-транзисторов NTMFS4C09N от On Semiconductor и драйверов International Rectifier IR3598, распаянных на оборотной стороне платы.

Чипсет охлаждается небольшим алюминиевым радиатором.

ASUS Z170 PRO GAMER, подсистема питания

ASUS Z170 PRO GAMER, подсистема питания

Количество и расположение SATA и SATA Express идентично Z170-A. Есть и M.2, который задействует для своих целей четыре линии PCI Express 3.0.

ASUS Z170 PRO GAMER, SATA-разъемы

ASUS Z170 PRO GAMER, SATA-разъемы

Звуковая подсистема Z170 PRO GAMING носит название SupremeFX. В ее основе лежит кодек Realtek ALC1150 и японские конденсаторы Nichicon. Тракт дополнительно изолирован на уровне печатной платы. Во время работы разделительная дорожка светится красным цветом.

ASUS Z170 PRO GAMER, звуковая подсистема

ASUS Z170 PRO GAMER, звуковая подсистема

Плата имеет «всего» два разъема USB 3.1 разных типов. Контроллер тот же — ASMedia ASM1142. В то же время Z170 PRO GAMER хвастает наличием сразу четырех USB 3.0, актуальность которых еще долгое время не исчезнет.

ASUS Z170 PRO GAMER, I/O-панель

ASUS Z170 PRO GAMER, I/O-панель

BIOS и программное обеспечение

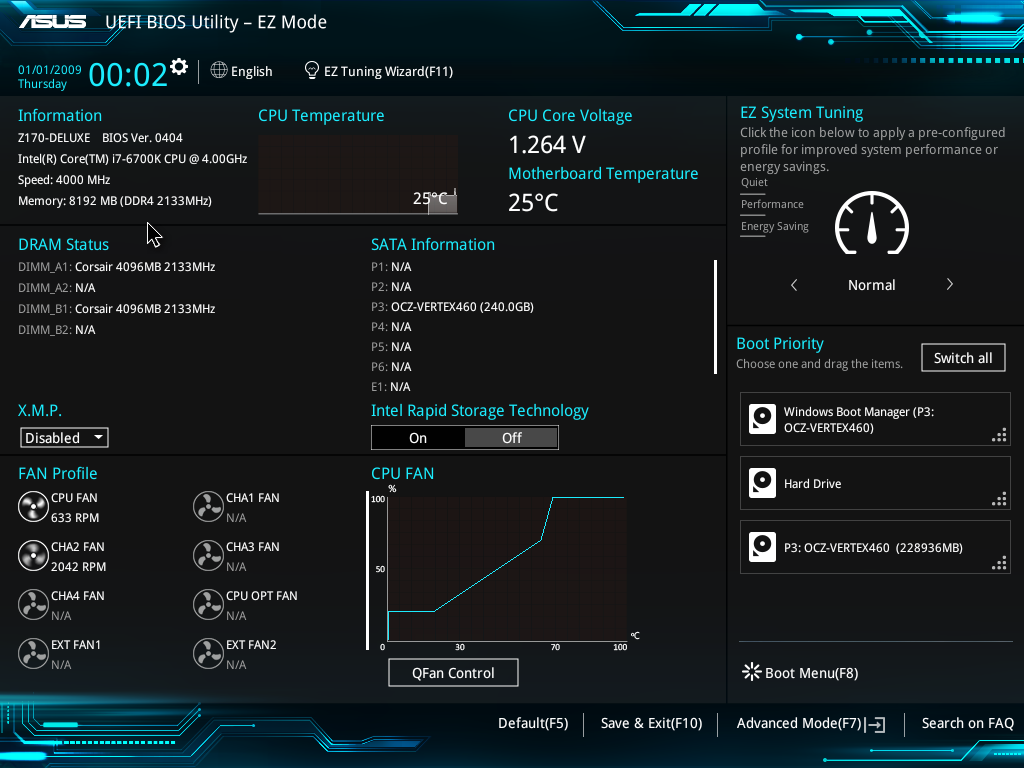

С выходом новой платформы ASUS не представила новой версии прошивки для материнских плат ASUS. BIOS видоизменился внешне, но в целом остался таким же, как и в решениях на базе логики Z97 Express. Поэтому не вижу особого смысла лишний раз повторяться. Отмечу, что все три платы имеют идентичную прошивку. Используется лишь разные скины.

Как всегда, прошивки для плат ASUS изобилуют большим числом оверклокерских настроек. Естественно, часть из них была подстроена под особенности новой платформы. Впрочем, о разгоне Skylake мы поговорим далее.

Функции разгона

Функции разгона

В общем, ASUS держит планку. Прошивки от этой компании изобилуют всевозможными функциями. Практически к каждой опции есть подробное описание.

Тестирование

Тестовый стенд:

  • Процессор: Intel Core i5-6600K, Intel Core i7-6700K
  • Процессорный кулер: ENERMAX LIQTECH 240, Noctua NH-D9L
  • Материнская плата: ASUS Z170-Deluxe, ASUS Z170-A, ASUS Z170 PRO GAMING
  • Видеокарта: GIGABYTE GeForce GTX 980 Ti, 6 Гбайт GDDR5
  • Оперативная память: DDR4-2666, 2x 4 Гбайт
  • Накопитель: OCZ Vertex 3, 360 Гбайт
  • Блок питания: LEPA G1600, 1600 Вт
  • Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
  • Операционная система: Windows 8.1 х64

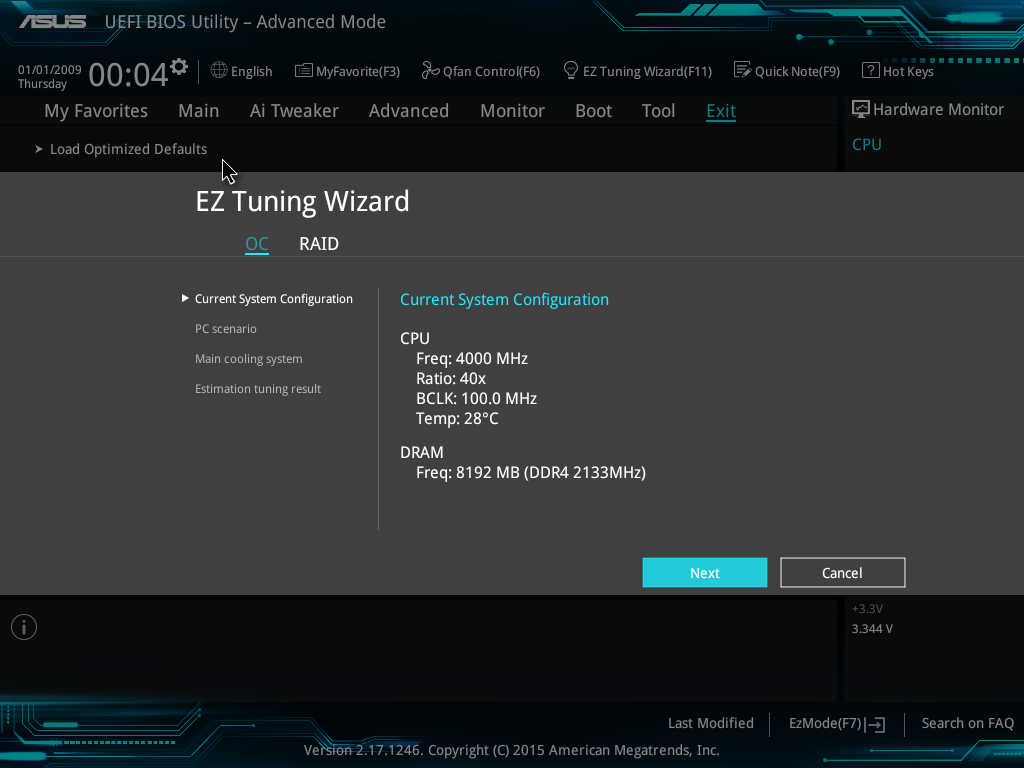

Начнем с разбора функции EZ Tuning Wizard. Эта опция пригодится тем пользователям, которые хотят самостоятельно разогнать свою систему, но не знают как. В таком случае машина сделает все за вас. Необходимо лишь указать, для каких целей будет использоваться компьютер, а также указать тип установленного процессорного кулера.

В качестве примера я выбрал сценарий, в котором «камень» охлаждает система водяного охлаждения. Немного подумав, EZ Tuning Wizard предложила мне увеличить производительность центрального процессора на 15%. А заодно предупредила, что в случае нестабильной работы пользователь должен еще раз зайти в BIOS обнулить его настройки.

Все три платы продемонстрировали один и тот же результат. Центральный процессор Core i7-6700K был разогнан до 4632 МГц. Для этого множитель чипа был увеличен до параметра х45, а частота шины — до 103 МГц.

Результат автоматического разгона процессора Intel Core i7-6700K

Результат автоматического разгона процессора Intel Core i7-6700K

Самостоятельно мне удалось разогнать «корку» до стабильных 4700 МГц. На всех трех платах. Дальнейший оверклок элементарно упирался в возможности используемой системы охлаждения. Так что, как видите, EZ Tuning Wizard не так уж и отстала от «простого смертного». Для достижения подобного результата мне потребовалось поднять напряжение питания Core i7-6700K до 1,35 В.

Разгон Intel Core i7-6700K до максимально стабильной частоты

Разгон Intel Core i7-6700K до максимально стабильной частоты

Наконец-то процессоры Skylake можно разгонять по шине! Отныне частота BCLK не заблокирована и не связана с другими шинами через функцию CPU Strap с шагами 100/125/166 МГц. Ее можно свободно увеличивать, как и раньше, с точностью до 0,1 МГц. Разгон по шине позволяет надеяться на две вещи. Во-первых, опять вернется разгон процессоров без разблокированного множителя. По моим наблюдениям, поддаваться разгону должны не только рассматриваемые устройства, но и младшие модели. Во-вторых, проще будет разгонять память и использовать киты с уже предустановленными профилями XMP.

Разблокирование шины связано с отвязкой PCI Express 3.0 и DMI 3.0 от BCLK. При разгоне необходимо лишь увеличивать делитель памяти, чтобы не упереться в потолок частоты DDR4, а также снижать множитель частоты кэша третьего уровня. Они свою связь с тактовым генератором сохранили.

ВАЖНО! Как выяснилось, разгон процессоров по шине актуален только для моделей с литерой К в названии. К сожалению, остальные Skylake-чипы, лишенные разблокированного множителя, по шине не гонятся. Это связано с тем, что у них частота шин DMI и BCLK жестко привязана к BCLK. Следовательно, небольшое отклонение от референсных 100 МГц элементарно приведет к нестабильной работе системы. Очень жаль, что Intel так поступила с линейкой неразгоняемых процессоров.

В итоге платы ASUS продемонстрировали отличные результаты. Так, мне удалось разогнать Z170-DELUXE и Z170 PRO GAMING до 200 МГц по шине! То есть на 100%. Z170-A оказалась менее шустрой, но результат в 165 МГц тоже можно считать хорошим.

Что может дать такой разгон? Например, мы приобрели не самый быстрый Skylake, функционирующий на частоте 3000 МГц и не имеющий разблокированного множителя. Чтобы поднять его частоту, скажем, до 4000 МГц мне потребуется лишь поднять скорость шины до 133,3 МГц. Как видите, для протестированных плат ASUS подобная задачка окажется плевой.

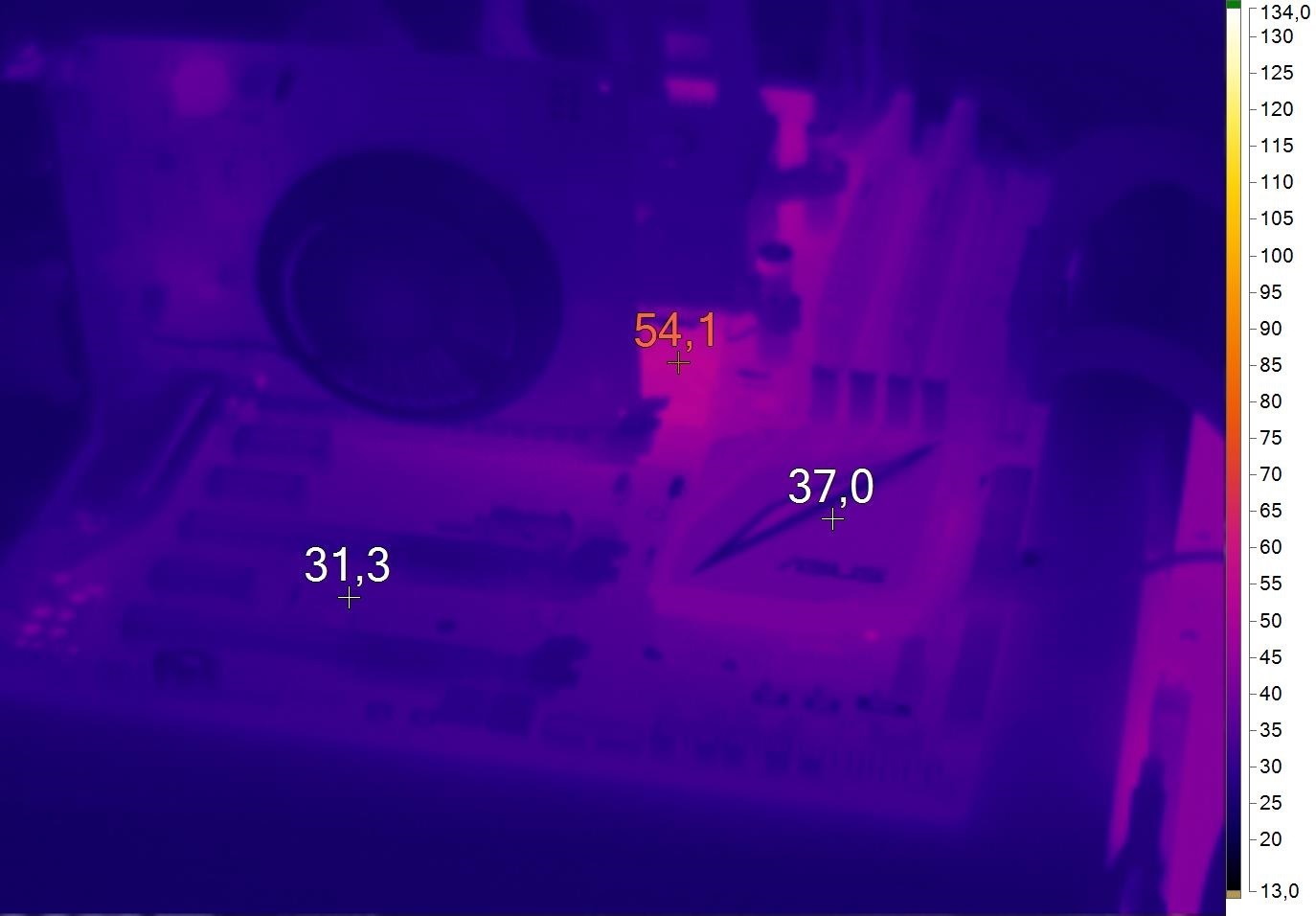

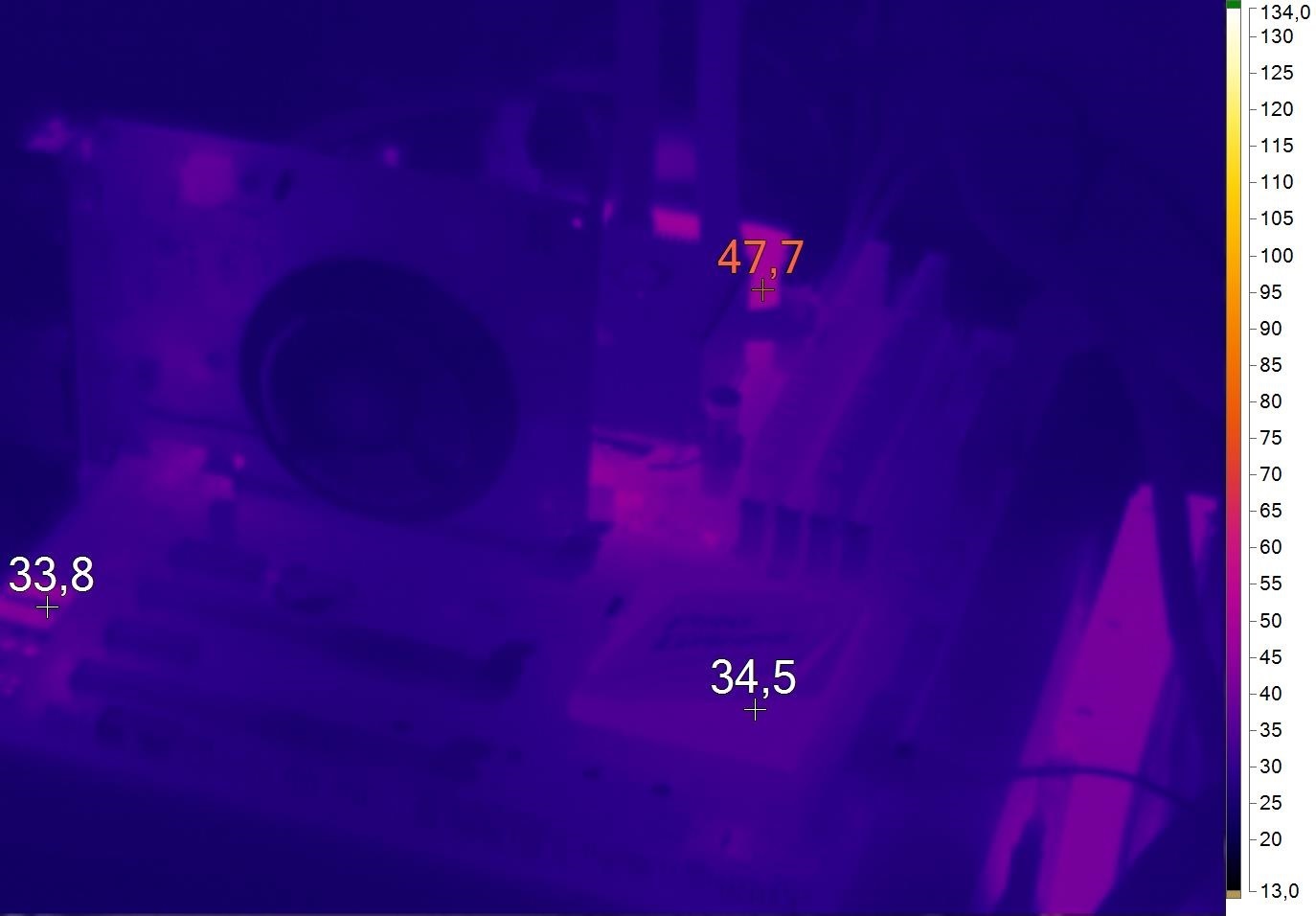

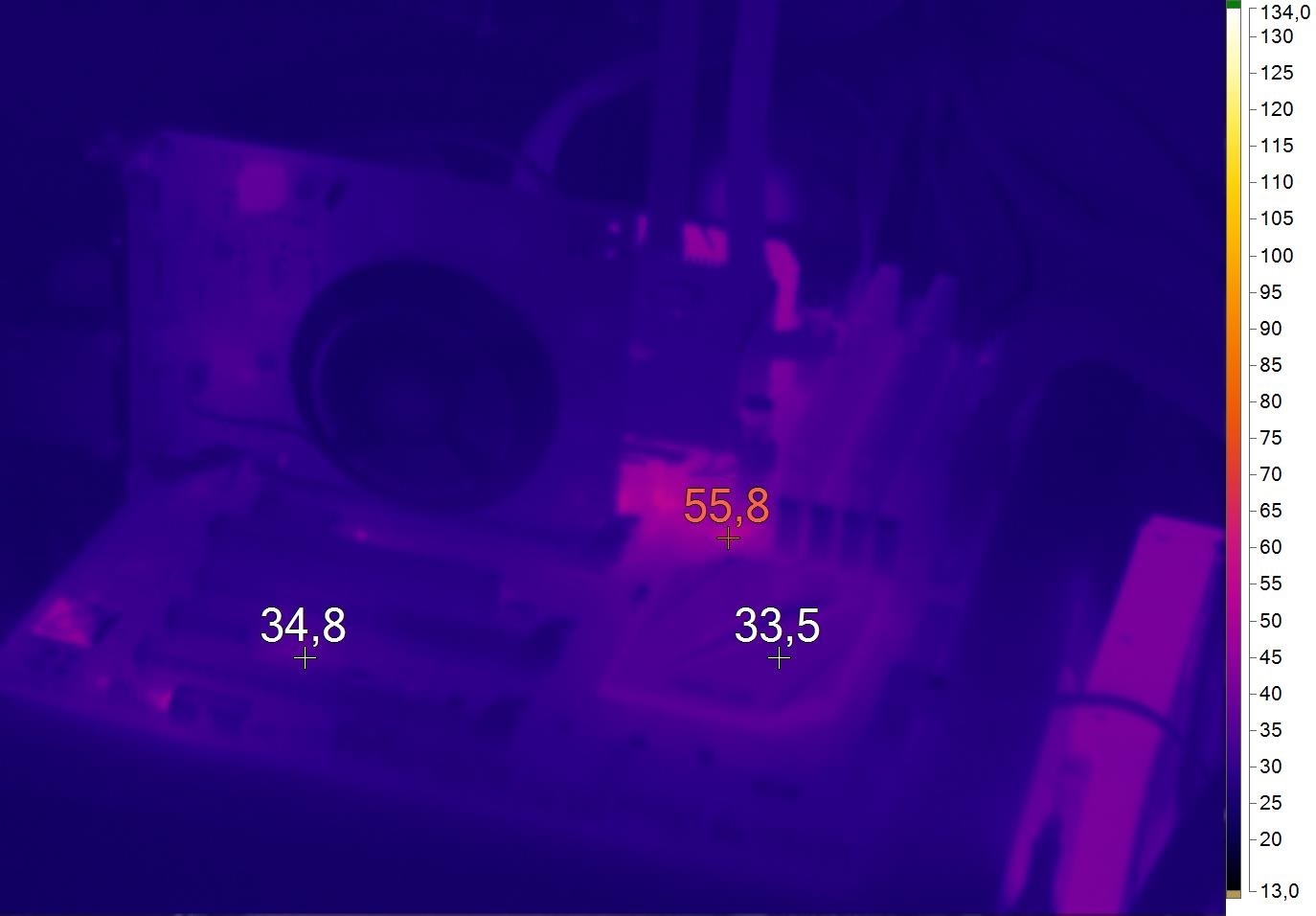

Напоследок давайте посмотрим, как греются материнские платы. Для этого мы по полной программе нагрузили разогнанный до 4600 МГц центральный процессор. Чипсет охлаждается эффективно. Логика Intel уже достаточно давно потребляет минимум энергии. Как следствие, и выделяет ее тоже минимум. Так что в 99% случаев радиатор для чипсета у материнских плат играет роль, скорее, украшения, нежели действительно полезного приспособления.

А вот подсистеме питания эффективное охлаждение необходимо. Особенно, если используется система водяного охлаждения. Впрочем, материнские платы ASUS оснащены габаритными радиаторами. Они эффективно охлаждают драйверы в цепи питания. Особенно это касается ASUS Z170-DELUXE, оснащенной контуром с медной теплотрубкой. Наименее эффективно элементы питания охлаждаются у Z170 PRO GAMING, однако критических температур обнаружено не было.

В заключение

Выбор редакции

Выбор редакции

Платформа LGA1151, на мой взгляд, удалась. Пусть процессоры Intel Skylake и не оказались заметно быстрее Haswell, но в то же время очевидно, что при сборке системного блока лучше обратить свое внимание именно на нее. Чипсет Z170 Express, пожалуй, можно назвать самым функциональным на сегодняшний день. Рассмотренные только что платы наглядно доказывают этот факт.

Все в порядке у LGA1151 и с оверклоком. Теперь даже процессоры без разблокированного множителя можно спокойно разгонять. Все зависит лишь от возможностей материнской платы на чипсете Z170 Express. В этом плане все три устройства от ASUS оказались сверхэффективными. Радует функциональный BIOS устройств, а также схемотехническая составляющая, позволяющая охарактеризовать протестированные семплы как надежные.

Конечно же, среди всех протестированных «мам» больше всех выделяется модель Z170-DELUXE. Плата может похвастать богатой комплектацией и максимальным уровнем навороченности. Чего только стоит наличие сразу пяти портов USB 3.1. За все плюсы Z170-DELUXE удостаивается награды «Выбор редакции». Однако у этой платы есть серьезный минус — высокая цена, помноженная на гипертрофированный курс.

В свете всего вышесказанного, пользователь, желающий собрать себе системный блок на Intel Skylake, волей-неволей начнет присматриваться к более дешевым вариантам. К таким, как Z170 PRO GAMING и Z170-A.
