Топовому процессору — топовую плату. Обзор MSI X99A GAMING PRO CARBON

8.5
/10
Оценка по версии Ferra
MSI X99A GAMING PRO CARBON
Платформа LGA2011-v3 дает возможность энтузиасту собирать не только очень мощные компьютеры, но весьма функциональные и современные системы. Для этого у нее есть топовый набор логики X99 Express, а также 40 линий PCI Express, 4-канальный контроллер памяти и производители, которые со знанием дела подходят к вопросу формирования элитных линеек материнских плат. Убедиться в этом нам поможет очередная новинка от MSI.

Дешевых матплат для чипов Haswell-E и Broadwell-E не существует. Да и откуда им взяться, если самым доступным процессором для платформы LGA2011-v3 считается шестиядерник Core i7-5820K стоимостью 390 долларов? С другой стороны, вооружившись 8/10-ядерным Core i7 (обзор), вряд ли захочется идти на какие-нибудь компромиссы. Топовому процессору — топовую плату. У MSI «их есть» много. Сегодня знакомимся с моделью X99A GAMING PRO CARBON.

MSI X99A GAMING PRO CARBON

Технические характеристики и особенности конструкции

Ох уж этот маркетинг. Из-за него название тестируемого устройства, по сути, состоит из четырех частей, но обязательно присутствует это магическое слово Gaming. ASUS, ASRock, GIGABYTE, MSI — все хотят сказать, что их платы самые геймерские. А потому вырисовываются занятные каламбуры, когда есть GAMING PRO и есть PRO GAMING — и это, поверьте, большая разница! Впрочем, в любой материнской плате главное — не название и даже не ее позиционирование. Вот и посмотрим, что же такого геймерского в X99A GAMING PRO CARBON. Начнем, как всегда, с технических характеристик.

MSI X99A GAMING PRO CARBON
СокетLGA2011-v3
ЧипсетX99 Express
Память8x DIMM, DDR4-2133-3400, до 128 Гбайт
Слоты расширения4x PCI Express x16 2x PCI Express x1
Дисковая подсистема10x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x U.2 1x M.2 (PCI Express x4 3.0)
ЗвукНа основе Realtek ALC1150
СетьIntel I218-V, 10/100/1000 Мбит/с
Интерфейсы на задней панели1x PS/2 4x USB 2.0 4x USB 3.0 2x USB 3.1 1x S/PDIF 5x 3,5-мм jack
Форм-факторATX
Цена$330
Купить

Упаковка у платы достаточно стандартная. У дизайнеров MSI слово «карбон» ассоциируется не с шахтерами, но с дорогущими спорткарами. Получайте принт с McLaren P1, в котором, как известно, много деталей сделано именно из углеволокна. Чтобы максимально снизить вес транспортного средства.

Упаковка MSI X99A GAMING PRO CARBON

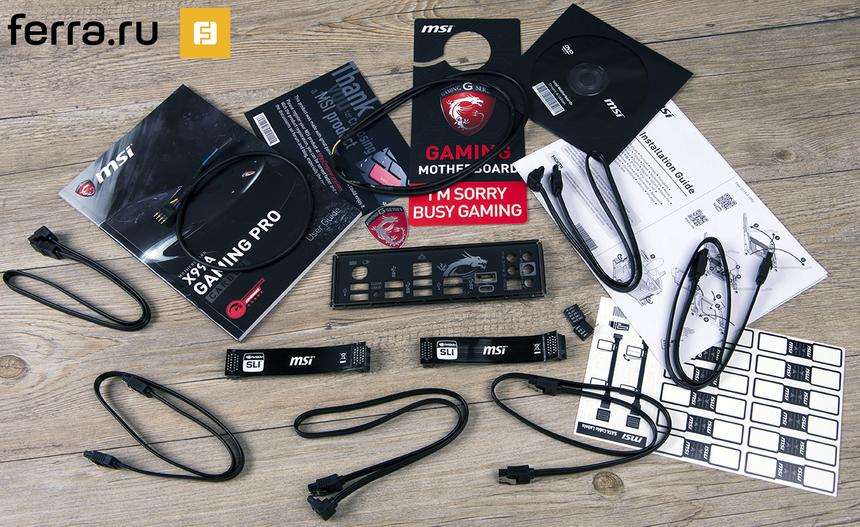

Комплект поставки тоже довольно типичный. В наличии много макулатуры, включая бейдж на дверь и наклейки на провода, два SLI-мостика, шесть SATA-кабелей, наклейка-значок, заглушка на I/O-панель, переходники для более удобного подключения кнопок на корпусе и два кабеля разной длины с дополнительной подсветкой.

Комплект поставки MSI X99A GAMING PRO CARBON

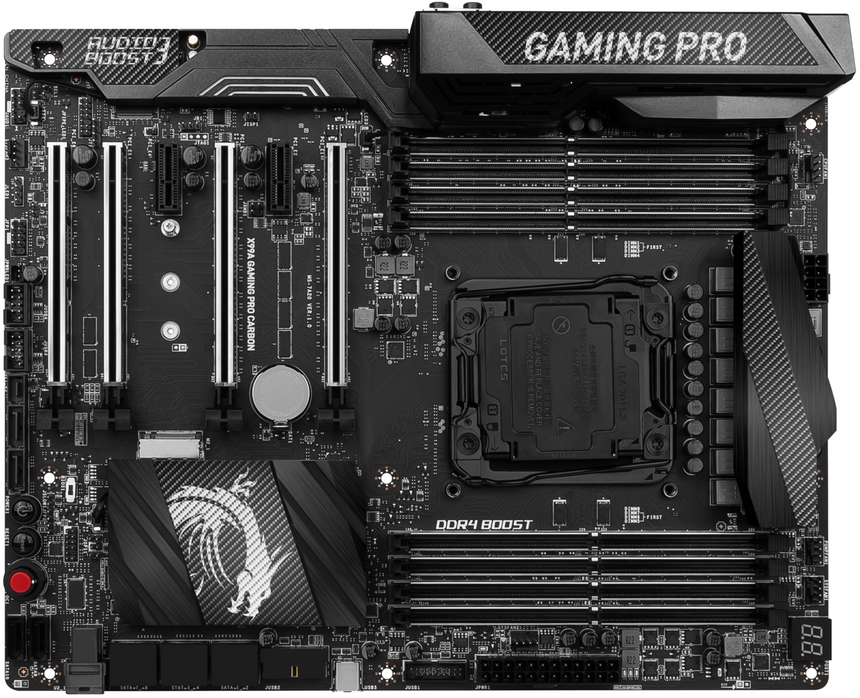

Плата выполнена на базе форм-фактора ATX. Очевидно, что для платформы LGA2011-v3 большую часть занимают сокет и восемь разъемов DIMM. Процессорное гнездо, кстати, улучшено. Так называемый Turbo Socket получил 2036 пинов вместо дефолтных 2011. Нечто похожее использует в своих решения и компания ASUS.

Видимо, дизайнеры MSI черпали вдохновение из телепередачи TopGear

X99A GAMING PRO CARBON получила шесть слотов расширения: четыре PCI Express x16 и два PCI Express x1. Места доисторическому PCI по понятным причинам не нашлось. К материнской плате реально подключить до пяти вентиляторов. Не маловато ли для топовой модели? Есть отдельный коннектор для помпы СВО. Все разъемы — 4 пиновые, то есть обороты «карлсонов» регулируются либо в BIOS, либо при помощи специального программного обеспечения.

MSI X99A GAMING PRO CARBON

Подсистема питания насчитывает девять фаз. На все про все выделен хлипенький радиатор. Мы еще изучим эффективность его работы.

Подсистема питания MSI X99A GAMING PRO CARBON

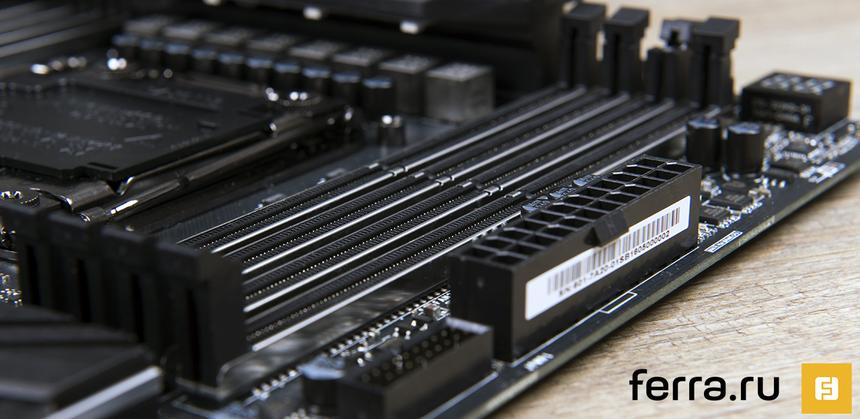

Плата, если так можно выразиться, поддерживает технологию DDR4 Boost. В устройствах на чипсете Z170 Express дорожки, идущие от слотов DIMM к процессорному разъему, дополнительно экранированы непроводящим электричество текстолитом. Здесь я такого не вижу. Зато прекрасно видно армирование всех восьми коннекторов для оперативной памяти.

Усиленные слоты DIMM у MSI X99A GAMING PRO CARBON

Итак, X99A GAMING PRO CARBON имеет четыре PCI Express x16. Если в системе используется чип с 40 линиями, то они работают согласно схемам х16+х16, х16+х16+х8 или х16+х8+х8+х8. Если у процессора 28 линий (Core i7-5820K, Core i7-6800K), то PEG-порты работают по формулам х16+х8, х8+х8+х8 и х8+х8+х8+х4 соответственно. С использованием в системе трех и более видеокарт разъем U.2 отключается, а слот M.2 работает в режиме PCI Express x2 2.0.

Армировать слоты расширения — это модная «фишка»

Все четыре интерфейса PCI Express x16 дополнительно усилены металлическими «панцирями». Выглядит мощно, особенно в совокупности с «карбоновым» дизайном, но буду откровенен: выломать PEG-слот в современной материнской плате надо еще умудриться.

Слоты расширения MSI X99A GAMING PRO CARBON

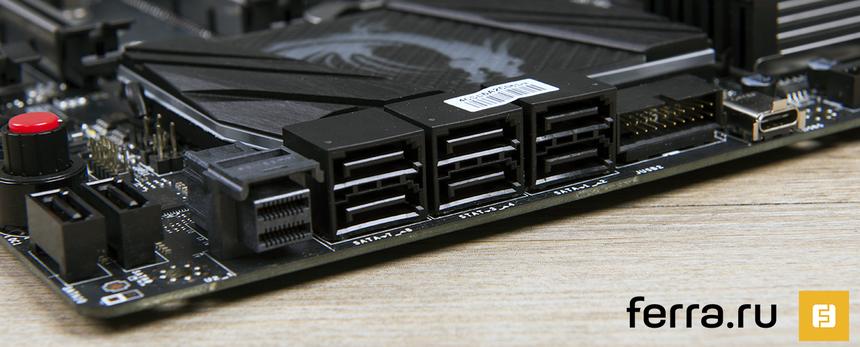

Дисковая подсистема насчитывает сразу десять портов SATA 3.0 и один SATA Express. Количество интерфейсов, что и говорить, впечатляет. Так как второй порт сам по себе мертворожденный (устройств в продаже нет), то в итоге имеем двенадцать SATA 3.0. Посмотрим, какая участь ждет U.2. Этот разъем также распаян на материнской плате.

Интерфейсы дисковой подсистемы MSI X99A GAMING PRO CARBON

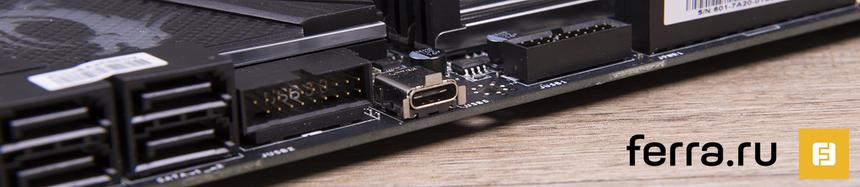

Внутренний интерфейс USB 3.1 Type-C, распаянный рядом с 24-пиновым коннектором питания материнской платы, совместим с новыми корпусами. Пока в продаже подобных кейсов не очень много, но с каждым днем их становится все больше.

Внутренний порт USB 3.1 MSI X99A GAMING PRO CARBON

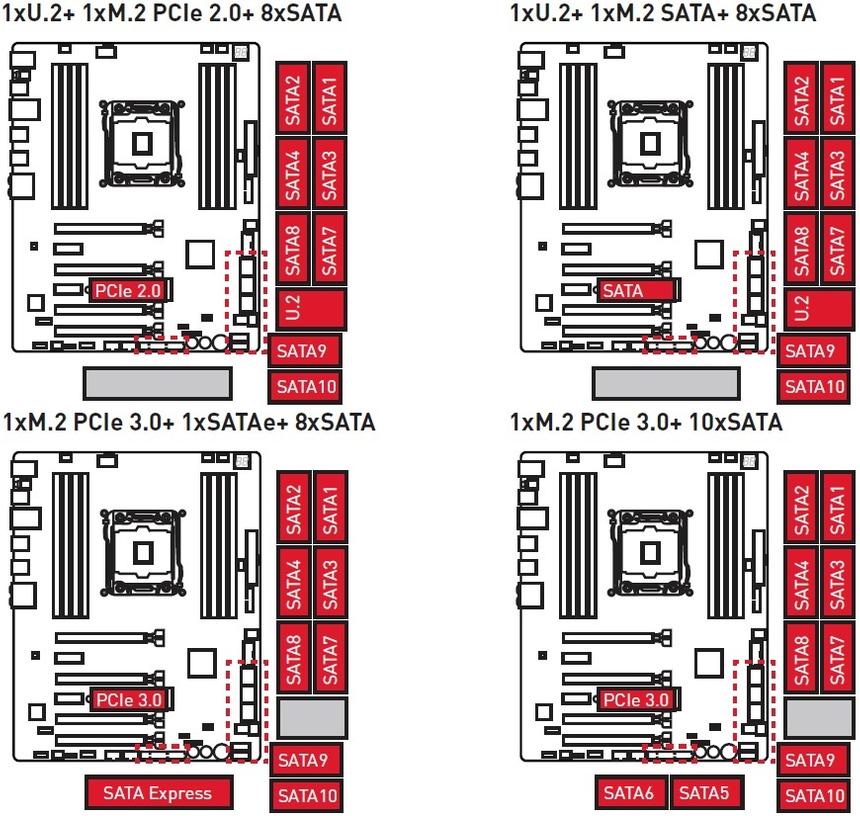

Естественно, X99A GAMING PRO CARBON приютит любой современный M.2-накопитель. К разъему подведено четыре линии PCI Express 3.0. Учтите, что в таком режиме не доступен порт U.2. Ниже приведена полная схема совместимости всех интерфейсов для подключения накопителей к матплате.

Интерфейс M.2 MSI X99A GAMING PRO CARBON

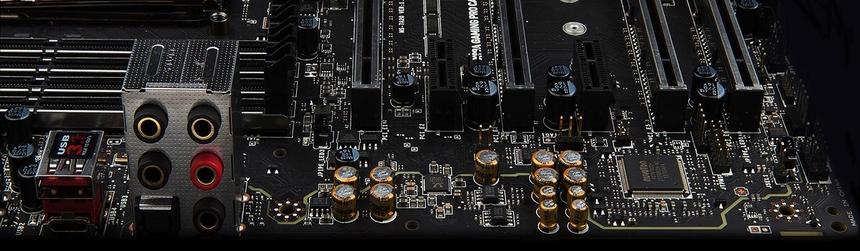

За звук в X99A GAMING PRO CARBON отвечает распространенный для Middle/High-end-плат Intel процессор Realtek ALC1150, хотя сама подсистема доработана с участием «аудиофильских» конденсаторов «японского качества» Chemi-con, двух операционных усилителей, EMI-экрана и обособления тракта полоской непроводящего электричество текстолита. 3,5-миллиметровые «джеки» на I/O-панели, конечно же, позолочены. Вот такой он — Audio Boost 3.

Со звуком все в порядке. Wi-Fi и Bluetooth нет

За сеть отвечает контроллер Intel I218-V. Модуля беспроводной связи у X99A GAMING PRO CARBON не предусмотрено.

Звуковая подсистема MSI X99A GAMING PRO CARBON

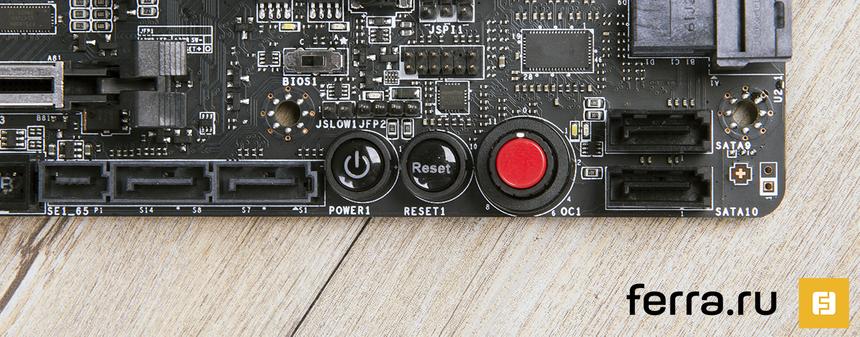

Технологию автоматического разгона процессора OC Genie II, используемую в Click BIOS 4 и «старых» матплатах на чипсете X99 Express, сменила функция Game Boost. Она работает со всеми чипами под сокет LGA-2011-v3, то есть с моделями Haswell-E и Broadwell-E. Существует несколько паттернов использования:

  • Первый способ — рядом с кнопками Power и Reset распаян барабан с вращающимся кольцом. Для его активации требуется включить в меню BIOS опцию Game Boost Function Control.
  • Второй способ — запускать пресеты непосредственно в Click BIOS 5. Плата поддерживает восемь профилей, они пронумерованы как 0, 1, 2, 4, 6, 8, 10 и 11.
  • Третий способ — активировать автоматический разгон при помощи приложения Command Center.

Возле 24-пинового разъема питания матплаты расположены дополнительные световые индикаторы диагностики. Они показывают, на каком конкретно устройстве (процессор, оперативная память, видеокарта или накопитель) застопорился запуск операционной системы. В правом верхнем углу расположен не менее полезный индикатор POST-сигналов.

Внешние органы управления MSI X99A GAMING PRO CARBON

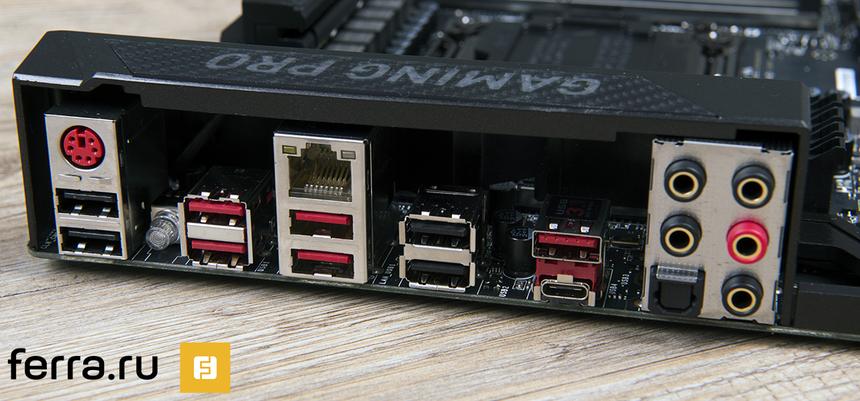

Панель с портами получила стандартный для матплат 2016-го года набор интерфейсов. Из интересного — два порта USB 3.1 разных типов, а также кнопка обнуления настроек BIOS. Да, в современных устройствах до сих пор используется разъем PS/2. Кстати, он на четыре года старше шины PCI.

I/O-панель MSI X99A GAMING PRO CARBON

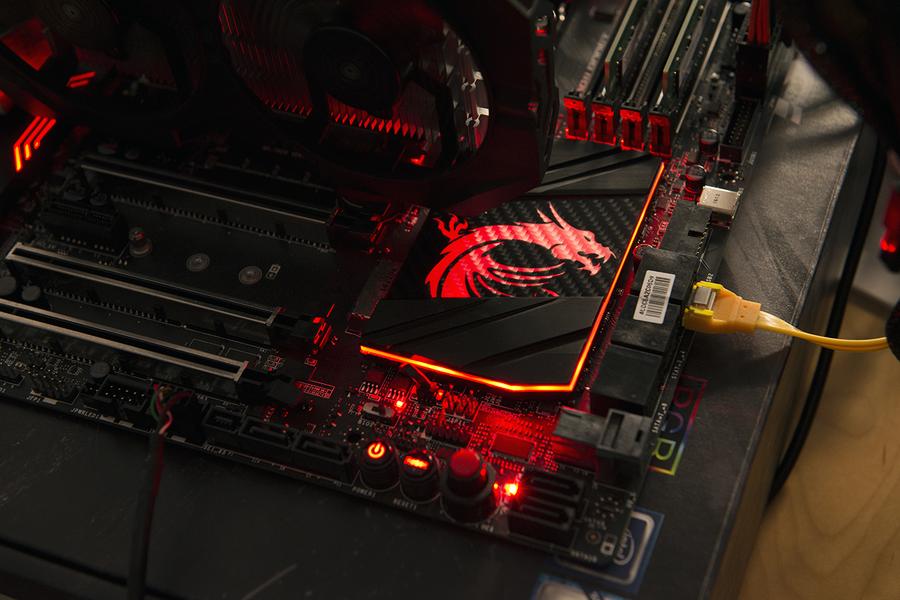

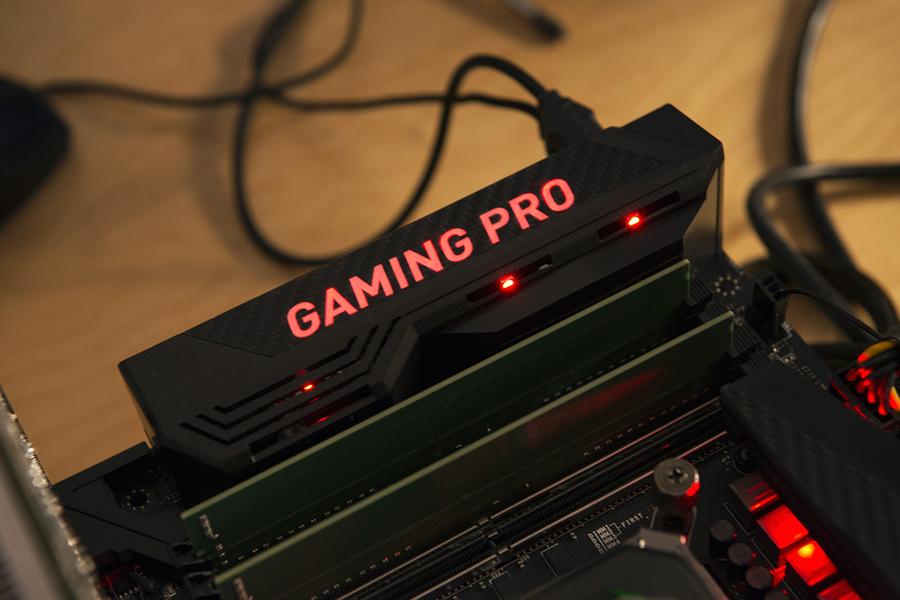

Чуть не забыл про самое главное. Точнее, сам производитель первым делом акцентирует внимание на подсветке X99A GAMING PRO CARBON. Светодиодами оснащены радиатор чипсета, звуковой тракт, I/O-панель и даже подсистема питания. Поддерживается 16,7 млн цветов. Доступно 17 эффектов работы. Каждую зону можно отдельно настроить при помощи приложения Gaming App.

Arrows-left
Arrows-right
Reload
1 / 4

Подсветка MSI X99A GAMING PRO CARBON

Более наглядно работу подсветки X99A GAMING PRO CARBON демонстрирует этот видеоролик.

В целом отмечу грамотную разводку компонентов. Огромный сокет и необходимость распайки сразу восьми разъемов DIMM, конечно, накладывает свой отпечаток. И все же на базе X99A GAMING PRO CARBON вполне реально собрать мощный ПК с несколькими видеокартами и большим количеством накопителей.

BIOS и программное обеспечение

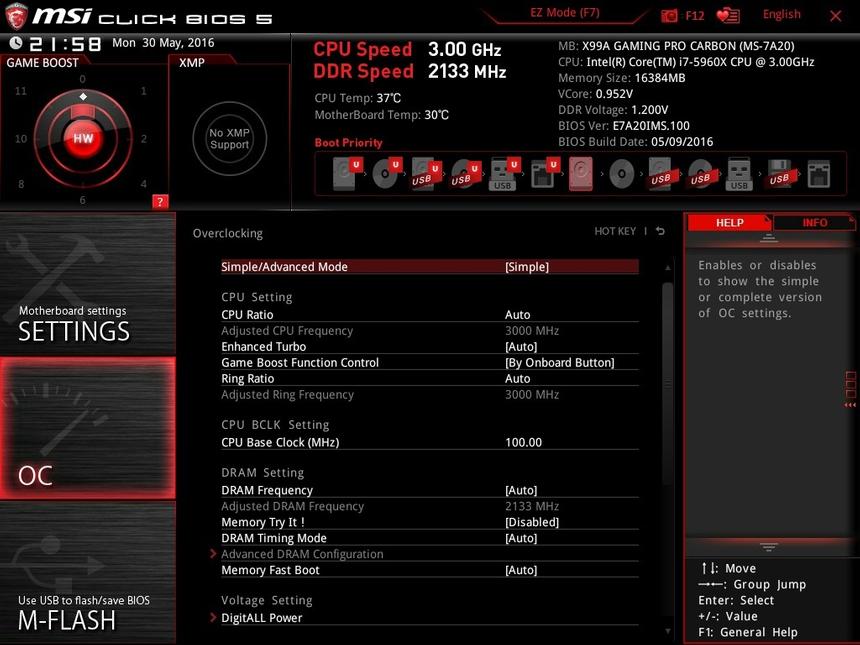

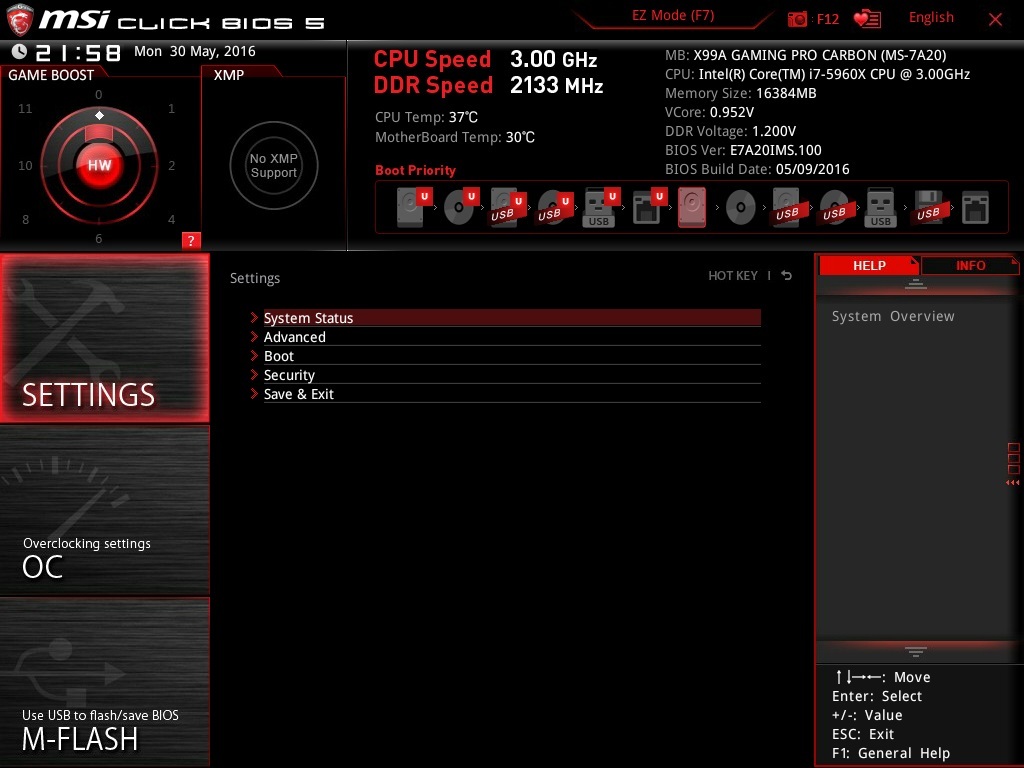

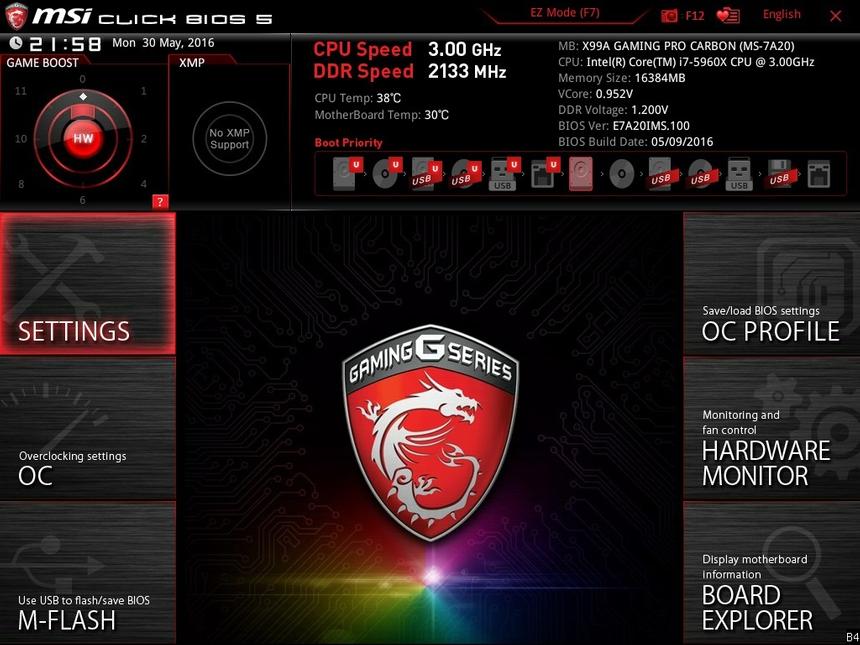

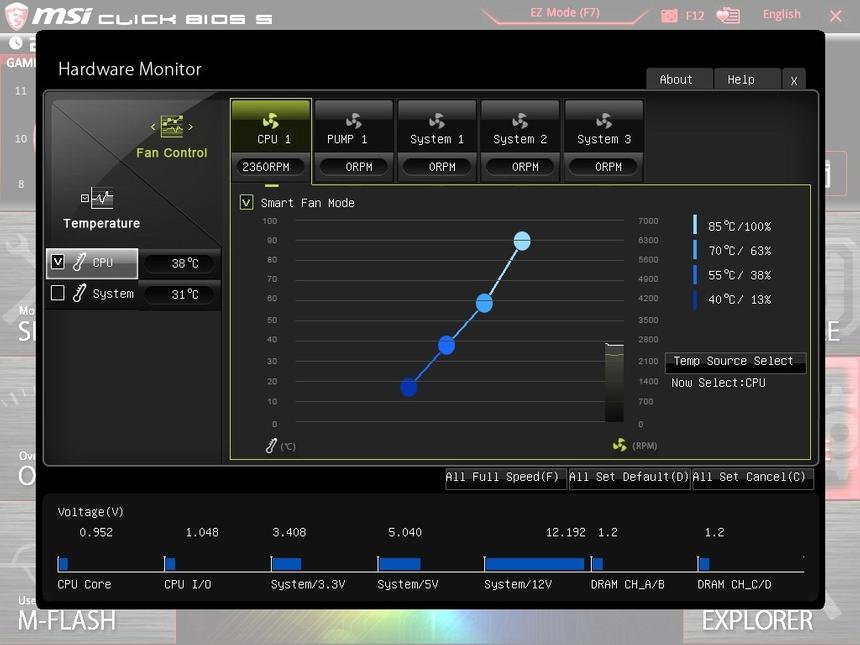

Click BIOS 5 постоянным посетителям Ferra.ru хорошо знаком. Я протестировал много материнских плат MSI на чипсетах Z170 Express (Z170A XPOWER GAMING TITANIUM EDITION, например) и B150 Express (B150M MORTAR, например). Поэтому повторяться не буду. Краткое резюме прошивки: быстро, логично, функционально. Разогнать процессор и память, а также настроить работу подключенных к системе вентиляторов труда не составит.

BIOS материнской платы MSI X99A GAMING PRO CARBON

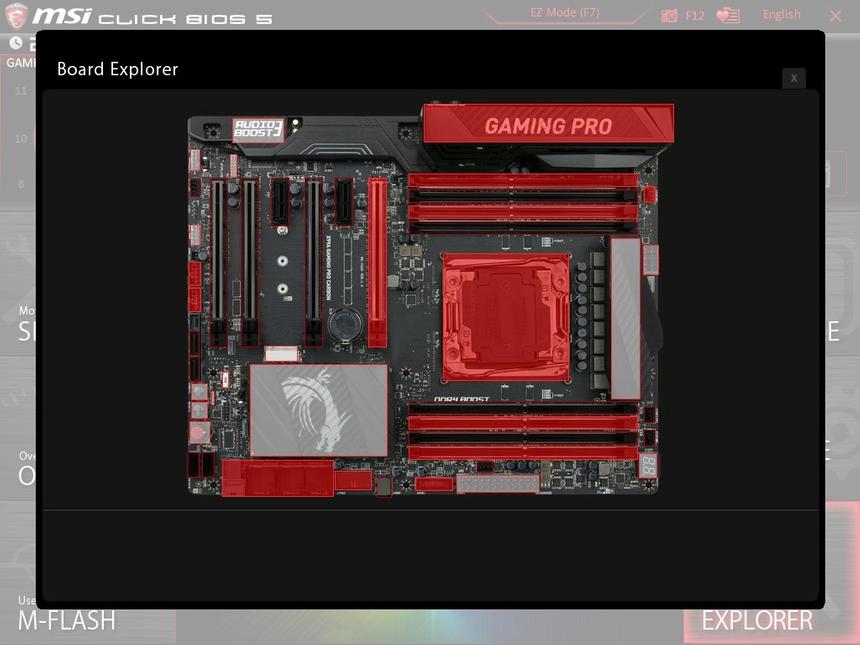

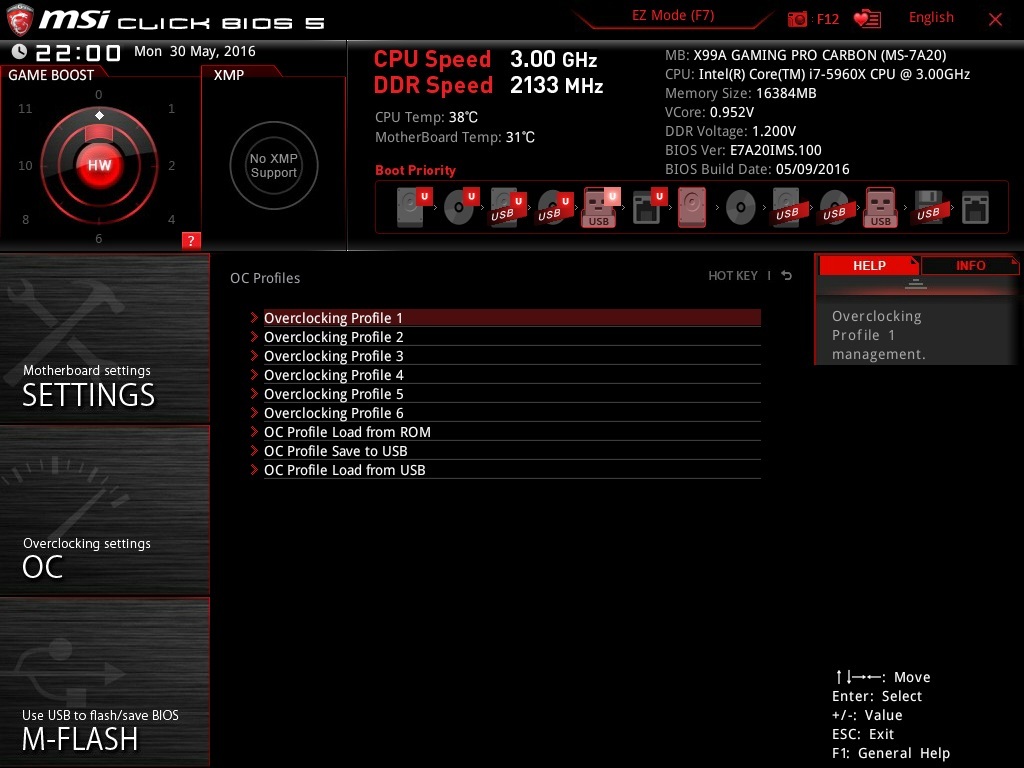

Галерея скриншотов Click BIOS 5.

Arrows-left
Arrows-right
Reload
1 / 4

BIOS материнской платы MSI X99A GAMING PRO CARBON

Arrows-left
Arrows-right
Reload
1 / 4

BIOS материнской платы MSI X99A GAMING PRO CARBON

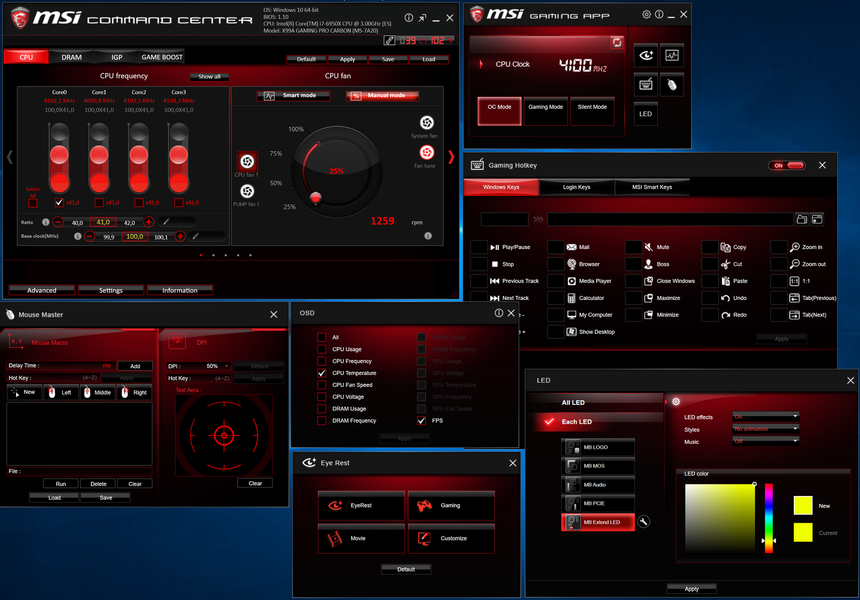

Набор программного обеспечения состоит из нескольких утилит. Основными считаются Gaming App и Command Center. Первое приложение позволяет оверклокнуть центральный процессор и видеокарту (от MSI, вестимо) за счет выбора из трех заранее заготовленных режимов. С помощью Command Center разгоняется все остальное. Отмечу, что большинство опции дублируются теми, что реализованы в Click BIOS 5.

Вспомогательный софт у MSI на уровне

Также при помощи Gaming App настраиваются клавиши клавиатуры и мыши. Ну и подсветка X99A GAMING PRO CARBON, конечно же.

MSI Command Center и MSI Gaming App

Тестирование

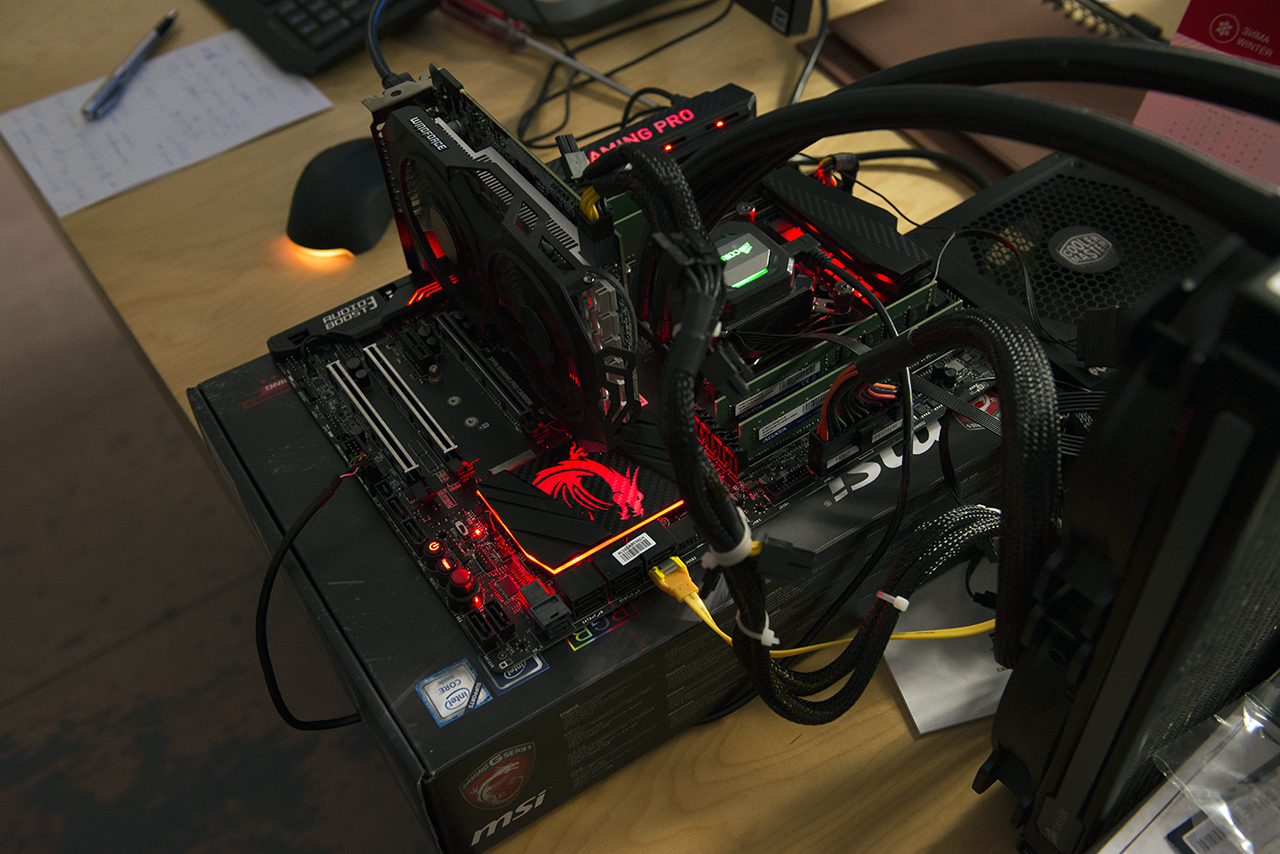

Тестовый стенд:

  • Процессор: Intel Core i7-5960X, 3 ГГц; Intel Core i7-6950X, 3 ГГц
  • Охлаждение: Corsair H110i GT
  • Материнская плата: MSI X99A GAMING PRO CARBON
  • Оперативная память: DDR4-2133, 4x 4 ГБ
  • Видеокарта: NVIDIA GeForce GTX 750 Ti
  • Накопитель: SSD Patriot Ignite PI240GS325SSDR, 240 ГБ
  • Блок питания: Corsair HX850i, 850 Вт
  • Периферия: монитор LG 31MU97
  • Операционная система: Windows 10 x64

Производительность флагманского 10-ядерника известна. Для тестирования Core i7-6950X как раз использовалась X99A GAMING PRO CARBON. В том числе и для оверклокинга. Как мы уже выяснили, плата оснащена опцией автоматического разгона центрального процессора Game Boost. Производителем задумано сразу восемь заранее заготовленных пресетов. Тестирование «карбона» производилось в том числе и с чипом Core i7-5960X. Этот «камень» при помощи Game Boost разогнался лишь до 4 ГГц, хотя производителем задумана возможность оверклорка до 4,8 ГГц. Для этого встроенный алгоритм матплаты поднял напряжение, подаваемое на процессор, до 1,2 В. К сожалению, далее с авторазгоном не сложилось. Испытание «медными трубами», то бишь LinX, система всякий раз не проходила. Винить Game Boost в подобном исходе нельзя. Все же разгон любого «камня» — это всегда лотерея, а наш core i7-5960X обладает весьма посредственными оверклокерскими способностями.

Автоматический разгон Intel Core i7-5960X

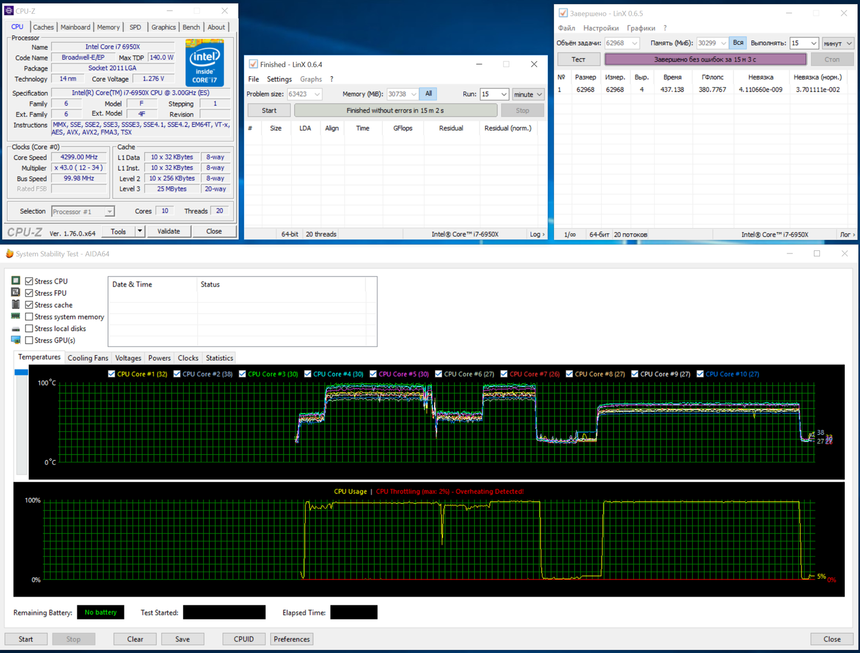

Я уже говорил, что прошивка X99A GAMING PRO CARBON, как и полагается топовому решению, оснащена большим количеством оверклокерских опций. С их помощью, вручную, Core i7-6950X без каких-либо проблем разогнался до 4,3 ГГц для всех десяти ядер. Напряжение VCore пришлось поднять до 1,275 В. Результат достойный. Поэтому констатируем следующее: с разгоном у X99A GAMING PRO CARBON все хорошо.

Ручной разгон Intel Core i7-6950X

С использованием необслуживаемой системы жидкостного охлаждения, в разгоне, когда околосокетное пространство никак не обдувается, хиленький радиатор еле справляется с охлаждением подсистемы питания центрального процессора. Например, в X99S GAMING 9 AC используется контур, соединенный медной теплотрубкой. Как результат, фазы и сопутствующие элементы питания CPU охлаждаются заметно более эффективно.

С разгоном у X99A GAMING PRO CARBON все в порядке, с охлаждением подсистемы питания — не очень.

Показатель в 89 градусов Цельсия для разогнанной системы нельзя назвать нерабочим. Практика показывает, что . И все же при использовании «водянки» и X99A GAMING PRO CARBON необходимо обеспечить грамотный поток воздуха внутри корпуса.

Нагрев MSI X99A GAMING PRO CARBON

Конкуренты и аналоги

Для процессоров Broadwell-E подойдут и старые матплаты на базе чипсета X99 Express. Достаточно обновить BIOS. И все же производители к анонсу новых чипов подготовили несколько интересных новинок. Предлагаю сравнить X99A GAMING PRO CARBON с ROG STRIX X99 GAMING от ASUS и GA-X99-Phoenix SLI от GIGABYTE. Отмечу, что эти платы стоят на 10 долларов США дороже.

 MSI X99A GAMING PRO CARBONASUS ROG STRIX X99 GAMINGGIGABYTE GA-X99-Phoenix SLI
Память8x DIMM, DDR4-2133-3400, до 128 Гбайт8x DIMM, DDR4-2133-3333, до 128 Гбайт8x DIMM, DDR4-2133-3600, до 128 Гбайт
Слоты расширения4x PCI Express x16 2x PCI Express x14x PCI Express x16 2x PCI Express x14x PCI Express x16 1x PCI Express x1
Дисковая подсистема10x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x U.2 1x M.2 (PCI Express x4 3.0)8x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x U.2 1x M.2 (PCI Express x4 3.0)10x SATA 3.0 1x SATA Express (или 2x SATA 3.0) 1x U.2 1x M.2 (PCI Express x4 3.0)
ЗвукНа основе Realtek ALC1150На основе Realtek ALC1150На основе Realtek ALC1150
СетьIntel I218-V, 10/100/1000 Мбит/с1x Intel I218-V, 10/100/1000 Мбит/с Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.22x Intel, 10/100/1000 Мбит/с Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2
Интерфейсы на задней панели1x PS/2 4x USB 2.0 4x USB 3.0 2x USB 3.1 1x RJ-45 1x S/PDIF 5x 3,5-мм jack1x PS/2 4x USB 2.0 4x USB 3.0 2x USB 3.1 1x RJ-45 1x S/PDIF 5x 3,5-мм jack1x PS/2 6x USB 3.0 2x USB 3.1 2x RJ-45 1x S/PDIF 5x 3,5-мм jack
Форм-факторATXATXATX
Цена$330$340$340
Купить

За что до(пере)плачиваем? Судя по техническим характеристикам, то в основном за наличие модуля беспроводной связи. У ROG STRIX X99 GAMING и GA-X99-Phoenix SLI он присутствует. К тому же у платы GIGABYTE насчитывается сразу два сетевых контролера Ethernet.

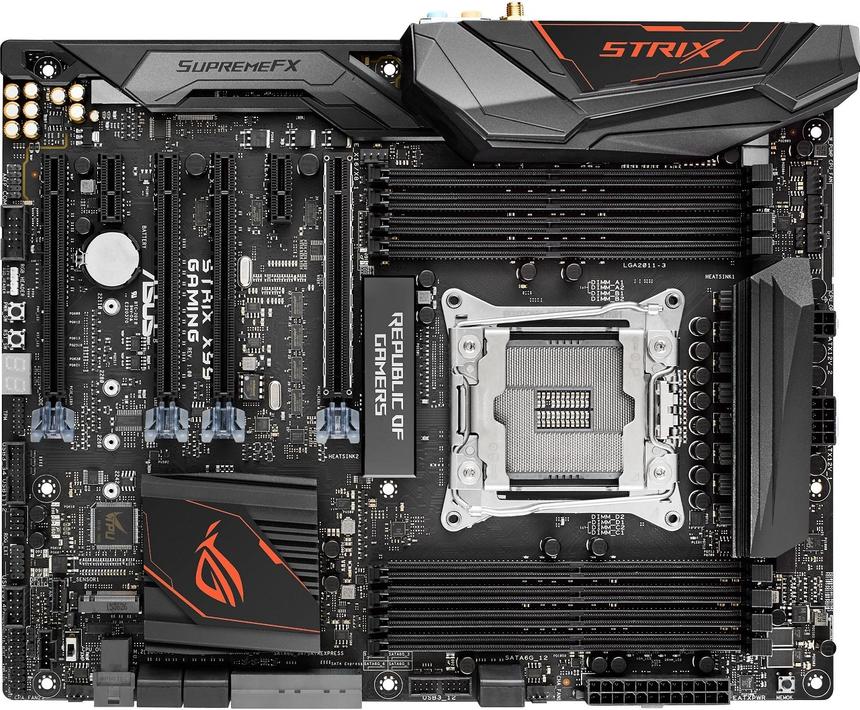

ASUS ROG STRIX X99 GAMING

В остальном функциональность всех трех решений находится приблизительно на одном уровне. Современные порты — в наличии. С разгоном у плат тоже все в порядке.

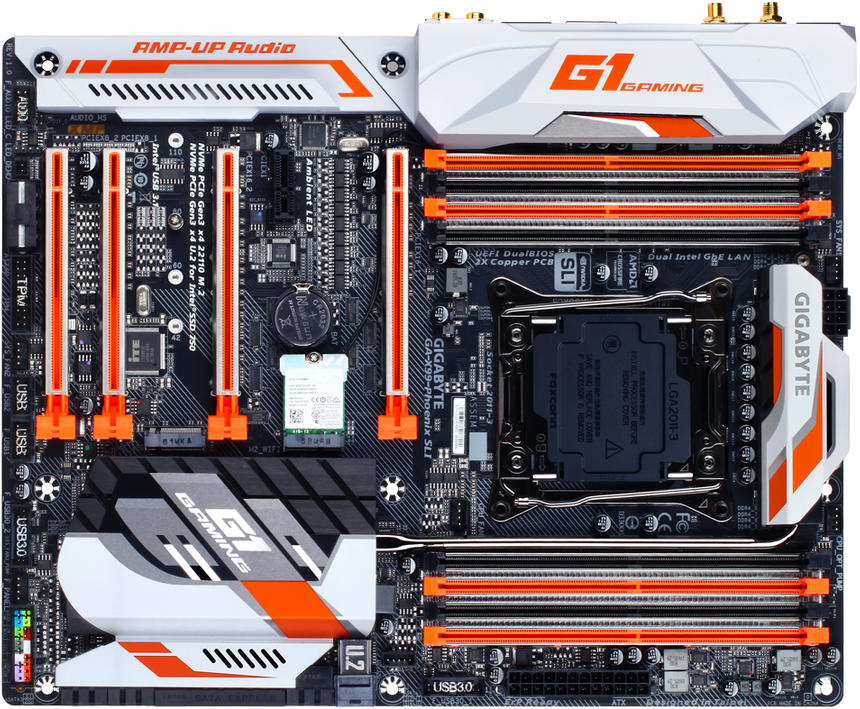

GIGABYTE GA-X99-Phoenix SLI

В заключение

Платформа LGA2011-v3 не может быть дешевой по определению. И выход процессоров Broadwell-E в лучшую (меньшую) сторону ситуацию не изменил. Наоборот! К X99A GAMING PRO CARBON у меня практически нет претензий. Она отлично вписывается в концепт дорогой системы как с 6-ядерным Core i7-6800K, так и с 10-«головым» Core i7-6950X. Функциональность протестированного устройства на высотке. Все современные порты присутствуют в достаточном количестве. С разгоном тоже все в порядке. Сбоев, нестабильной работы и прочей несуразности замечено не было. Пожалуй, единственные претензии к X99A GAMING PRO CARBON — это заметный нагрев подсистемы питания процессора в разгоне и наличие всего пяти коннекторов для подключения вентиляторов.

MSI X99A GAMING PRO CARBON
Плюсы:Минусы:
Грамотная разводка компонентов платы;Сильный нагрев подсистемы питания;
Функциональность, присутствую все современные интерфейсы;Всего 5 коннекторов для подключения вентиляторов.
Качественный BIOS;
Хороший разгонный потенциал, оверклокерские улучшайзеры;
Дополнительный софт по разгону и кастомизации матплаты.
Функциональность, присутствую все современные интерфейсы;
Качественный BIOS;
Хороший разгонный потенциал, оверклокерские улучшайзеры;
Дополнительный софт по разгону и кастомизации матплаты.
