Настоящий экстрим. Обзор материнской платы ASUS Maximus V Extreme

Сравнительно давно мы не тестировали ТОПовые материнские платы. Пришло время исправить это упущение. Мы познакомимся с материнской платой ASUS Maximus V Extreme. По всем показателям это должна быть отличная материнская плата. Посмотрим, как оно есть на деле.

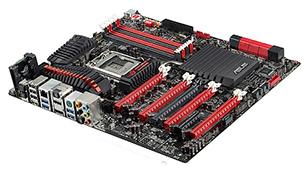

Материнская плата ASUS Maximus V Extreme

Весной 2012 года компания Intel выпустила на рынок процессоры поколения Ivy Bridge. Сразу после этого события производители начали выпускать новые серии материнских плат. Со многими мы уже успели пообщаться, но до некоторых девайсов наши ручки еще не дотянулись. Итак, пришло время познакомиться с, вероятно, одной из лучших материнских плат на чипсете Intel Z77 — ASUS Maximus V Extreme.

Компания ASUS давно славится качественными материнскими платами, причем данное утверждение подходит не только дорогим топовым платам. В бюджетном и среднем сегментах тоже все хорошо, и наши тестирования это подтверждают.

Итак, материнская плата ASUS Maximus V Extreme — самая навороченная плата для системы на LGA 1155. Платы серии Extreme отличаются очень высоким качеством. Еще бы, ведь именно на них часто ставят рекорды в разгоне процессоров, а это очень показательно. Мы, конечно, не будет разгонять процессор под азотом, но на что способна материнка, определенно посмотрим.

Материнская плата ASUS Maximus V Extreme

Материнская плата поставляется в стандартной для плат этой серии упаковке красного цвета. Сверху есть удобная ручка для переноски. Лицевая сторона упаковки не усыпана кучей логотипов, как это зачастую бывает. Только в нижней части присутствует парочка рекламных картинок, повествующих о возможностях платы.

Материнская плата ASUS Maximus V Extreme

Комплектация, как и свойственно платам этой серии, очень богатая. В неё входят следующие компоненты:

  • Инструкция по эксплуатации и диск с программным обеспечением;
  • Заглушка для задней панели;
  • Шесть кабелей SATA-6;
  • Панель с дополнительными USB и e-SATA для внешних жестких дисков;
  • Антенна для беспроводных соединений;
  • Модуль mPCIe;
  • Мостик Quad SLI, Triple SLI и SLI;
  • OC Key для разгона без перезагрузок.

Я даже не могу себе представить, что сюда еще можно положить, чего бы здесь не хватало.

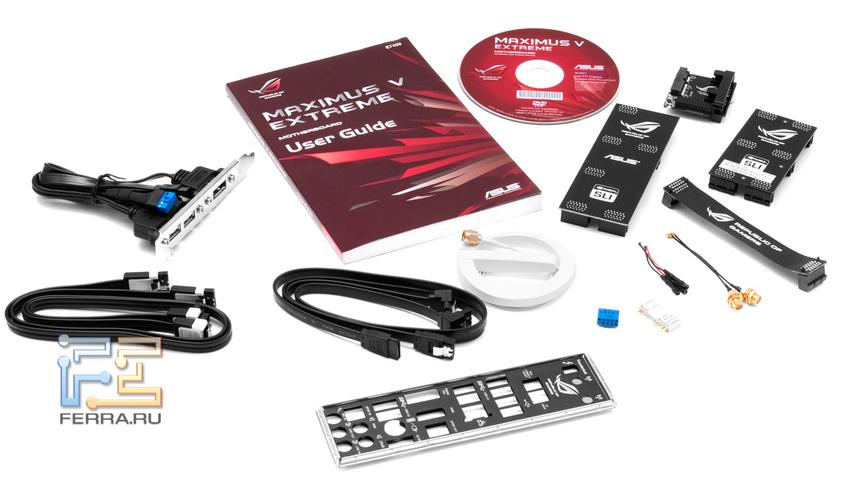

Комплектация материнской платы ASUS Maximus V Extreme

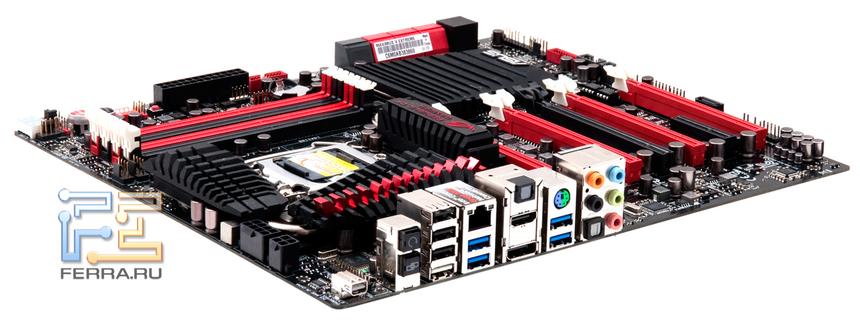

Материнская плата ASUS Maximus V Extreme

А вот так выглядит сама материнская плата. Несмотря на то, что выпускающий редактор снова будет ехидничать про «нехватку женской ласки», плату так и хочется взять в руки. Это действительно серьезный современный продукт, нацеленный на профессионалов. Плата раскрашена фирменными цветами бренда ROG, черным и красным. Все смотрится очень гармонично и красиво. Да, казалось бы, последнее маловажно в высокотехнологичном продукте, но эффектная внешность лучше неприметной.

Сразу хочется выделить массивные радиаторы. В течение всего тестирования они отлично справлялись со своими обязанностями. Они установлены на элементах подсистемы питания и системной логики. Размеры платы — 30.5х27.2 см.

В центре платы расположился процессорный разъем, который умеет работать с процессорами, произведенными по 32-х или 22-х нм технологическому процессу — говоря проще, всеми процессорами под LGA 1155. Так как плата построена на чипсете Z77, то разгоняться будут все процессоры, которые на это способны.

Вокруг процессора расположились элементы подсистемы питания. Подсистема питания насчитывает 12 фаз. Из них восемь отведены самому процессору, а четыре — интегрированному видеоядру. Подсистема питания оперативной памяти двухфазная.

Питания материнская плата получает по одному 24-х контактному разъему, и двум дополнительным — 4-х и 8-ми контактным разъемам. Последние расположены около процессорного разъема. Кроме того, для повышения стабильности в работе с несколькими видеоадаптерами, вы можете подключить дополнительное питание еще к одному разъему. Он шестиконтактный и находится около верхнего разъема PCI-E.

Как и остальные платы, построенные на Z77, наша оснащена четырьмя разъемами для оперативной памяти. Максимальный объем — 32 Гбайта, режим работы — двухканальный. Поддерживаются следующие частоты (МГц): 1066, 1333, 1600, 1866 (О.С.), 2000 (О.С.), 2133 (О.С.), 2200 (О.С.), 2400 (О.С.), 2600 (О.С.), 2666 (О.С.), 2800 (О.С.). Рядом с ними поселилась батарейка.

Материнская плата оснащена пятью разъемами PCI-E. Работать они могут в следующих режимах: x16 с одной видеокартой, x8 с двумя, x8/x16/x8 с тремя или x8/x16/x8/x8 с четырьмя. Если вы заметили, то количество линий PCI-E нехарактерно высокое для чипсета Z77. На помощь чипсету приходит контроллер PLX 8608, он обеспечивает дополнительные восемь линий. Присутствует один разъем PCI-E x4. Обратите внимание: разъем открытый, т.е. в него можно установить плату в полноразмерным PCI-E 16х.

На обратной стороне поселились некоторые элементы подсистемы питания, они закрыты металлической теплораспределительной пластиной.

Материнская плата ASUS Maximus V Extreme. Обратная сторона

А вот в правом верхнем углу платы расположился «уголок оверклокера». Здесь есть кнопки включения и перезагрузки системы. Это помогает, когда у вас открытый стенд и вы не хотите тыкать в контакты отверткой. В самом углу приютился индикатор POST-кодов. Чуть ниже есть переключатель на режим LN2, мы вам про него ранее уже рассказывали. Там же есть точки для замера основных напряжений системы. Это все, конечно, необходимо только тем, кто разгоняет процессоры при отрицательных температурах, кому важно знать про систему максимальное количество предельно точной информации. Но, по сути, эта материнская плата с такой целью и создавалась. Конечно же, никто не запрещает вам купить её и использовать в «гражданских» режимах.

Уголок оверклокера

Задняя панель разъемов предлагает нам следующее:

  • 1 x PS/2;
  • 1 x Thunderbolt;
  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x LAN (RJ45) port(s);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 1 x Optical S/PDIF in;
  • 5 x Audio jack(s);
  • 1 x Clear CMOS;
  • 1 x ROG Connect.

Опять же, богатый набор, недостатка в чем-либо не будет.

Разъемы задней панели ASUS Maximus V Extreme

На материнской плате вы найдете девять разъемов SATA. Восемь из них находятся в стандартном месте, как и на других платах, а один расположился под разъемами PCI-E. Все красные разъемы (их шесть) работают в режиме SATA 3, а черные (три соответственно) в режиме SATA 2.

Рядом в разъемами SATA посажен Subzero Sense, который поможет вам сэкономить деньги на качественном термометре. Хотя лично я не могу поверить, что у человека, который действительно знает, как обращаться с этой материнской платой, до сих пор нет качественного термометра. Однако лишним он не будет точно.В правом нижнем углу, около разъемов SATA, находится кнопка смены BIOS. Это понадобится, если первый BIOS вы угробите. :)

Разъемы SATA

Ниже привожу картинку с официального сайта компании ASUS. На ней воедино собрана вся информация о материнской плате, что удобно.

ASUS Maximus V Extreme

За интегрированный звук отвечает микросхема ALC898.

Микросхема ALC898

Микросхема ALC898

А мы на этом переходим к изучению возможностей BIOS.

BIOS материнской платы ASUS Maximus V Extreme

Скажу сразу, что так как BIOS такой же, как и на других платах ASUS, с небольшими лишь исключениями, то изучать его особо пристально мы не будем. Я покажу вам несколько основных скриншотов, и мы перейдем к разгону процессора Intel Core i7 3770K.

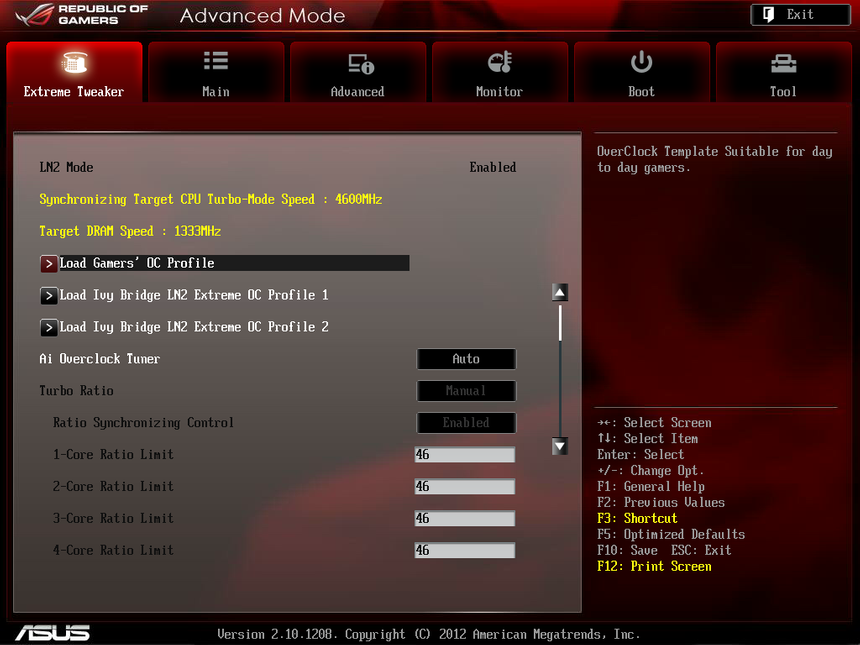

Вкладка Extreme Tweaker

Вкладка Extreme Tweaker

Вкладка Extreme Tweaker

Вкладка Main

Вкладка Advanced

Вкладка Monitor

Вкладка Boot

Вкладка Tool

Как и говорилось ранее, BIOS мало чем отличается от остальных топовых плат ASUS. Тот, кто занимается разгоном, очень хорошо с ним знаком.

Разгон

Для проверки возможностей материнской платы, как уже говорилось ранее, я взял процессор Intel Core i7 3770K, который использовался и в предыдущих тестированиях.

Параметры системы в номинале

Результаты разгона

Результаты разгона

Как и в прошлые разы, на процессор подавалось напряжение +0.1 offset, то есть на 0.1 вольта больше номинального. Все технологии, включая Hyper-Threading, были активны. Разгон производился путем увеличения множителя.

Материнская плата смогла добиться того же результата в 4600 МГц, которого добились и её «однополчане» в лице ASUS Maximus V Gene и ASUS P8Z77-V Premium, мы их уже изучали ранее. Не стоит при этом думать, что материнская плата такая же, как и они. Материнские платы будут по-разному проявлять себя при отрицательных температурах в условиях экстремального разгона. Вот тут то ASUS Maximus V Extreme, скорее всего, и раскроет свой потенциал.

Таблица технических характеристик

 ASUS Maximus V ExtremeASUS P8Z77-V Deluxe
Поддерживаемые процессорыВсе процессоры LGA 1155Все процессоры LGA 1155
Системная логикаZ77Z77
Поддерживаемая оперативная памятьDDR3 1066/1333/1600/1866/2200 /2400/2600/2666/2800DDR3 1066/1333/1600/1866/2200
Слоты расширения5 x PCI-E 3.0/2.0 x161x PCI-E 16x 3.0
1 x PCI-E 2.0 x41x PCI-E 8x 2.0
1 x mini-PCI-E 2.0 x11x PCI-E 4x 2.0
4x PCI-E 1x
1 x PCI-E 2.0 x4
1 x mini-PCI-E 2.0 x1
Поддержка Multi-GPUNVIDIA SLI, AMD CrossFireXNVIDIA SLI, AMD CrossFireX
Поддержка e-SATA1х e-SATA2х e-SATA
Питания материнской платы24-pin + 8-pin + 6pin + 4pin24-pin + 8-pin
Разъемы задней панели1 x PS/2Аудиоразъемы
1 x ThunderboltКнопка обновления BIOS
1 x DisplayPort1x HDMI
1 x HDMI1x Display Port
1 x LAN (RJ45) port(s)2x e-SATA
4 x USB 3.02x LAN 1000 (RJ45)
4 x USB 2.06x USB 3.0
1 x Optical S/PDIF out4x USB 2.0
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS
1 x ROG Connect
1 x Thunderbolt
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
4 x USB 2.0
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS
1 x ROG Connect
Форм-факторЕ-ATXATX
Примерная стоимость, руб130007500

Материнская плата смотрится очень достойно даже на фоне версии Deluxe. Отдельно хочется отметить наличие высокоскоростного разъема Thunderbolt. Судя по всему, в скором времени многие платы будут им оснащаться.

Тестовый стенд

  • Процессор — Intel Core i7 3770K
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 x 1440
  • Операционная система — Win7 x64
  • Видеодрайверы — NVIDIA 301.10

Результаты тестирования

Результаты тестирования ASUS Maximus V Extreme в 3DSMax

Результаты тестирования ASUS Maximus V Extreme в 3DSMax

Результаты тестирования ASUS Maximus V Extreme в WinRAR

Результаты тестирования ASUS Maximus V Extreme в WinRAR

Результаты тестирования ASUS Maximus V Extreme в Adobe Photoshop

Результаты тестирования ASUS Maximus V Extreme в Adobe Photoshop

Результаты тестирования ASUS Maximus V Extreme в Cinebench 11.5

Результаты тестирования ASUS Maximus V Extreme в Cinebench 11.5

Результаты тестирования ASUS Maximus V Extreme в 3DMark 11

Результаты тестирования ASUS Maximus V Extreme в 3DMark 11

Результаты тестирования, к сожалению, предсказуемы на 100%, и сюрприза тут быть не может. Производительность аналогична производительности других плат высокого уровня.

Заключение

Материнская плата ASUS Maximus V Extreme оставила только положительные эмоции. Компоновка элементов платы очень удачная и грамотная, все расположено удобно. Большое количество PCI-E слотов поможет вам, если у вас есть большое количество плат расширения, или же вы решили построить так называемую домашнюю ферму для обсчитывания данных.

Тем, кто собирается устанавливать рекорды с помощью этой платы, тоже есть где разгуляться. Плата оснащена точками замера напряжений, Subzero Sense, возможность переключиться в режим LN2 и сменным БИОСом. Это делает материнскую плату продуктом высокого класса. За все эти качества плата получает награду «Выбор редакции».
