Ярость! Обзор материнской платы ASUS RAMPAGE V EXTREME

ASUS RAMPAGE V EXTREME была признана редакцией Ferra.ru самой лучшей материнской платой на базе чипсета X99 Express, выпущенной в 2014 году. Данное устройство позволяет собрать системный блок невероятной конфигурации! При этом плата оснащена всем необходимым для тотального разгона комплектующих. Знакомимся с флагманским решением ASUS, выясняем целесообразность покупки такого железа.
Ярость! Обзор материнской платы ASUS RAMPAGE V EXTREME

Настольная платформа LGA2011-v3 на сегодняшний день считается самой производительной. Шестиядерный и восьмиядерные процессоры Haswell-E вкупе с оперативной памятью DDR4 превосходят как решения AMD, так и Intel. Однако стоимость связочки, состоящей из такого CPU и четырехканального набора «мозгов», и в докризисные времена тяжело было назвать доступной. Поэтому в том, что система, базирующаяся на этой платформе, будет стоить очень дорого, нет ничего удивительного. В свою очередь, материнская плата RAMPAGE V EXTREME — яркий представитель линейки геймерских устройств ROG от тайванской ASUS — на данный момент времени является одной из самых функциональных и дорогих решений для Haswell-E и DDR4. Давайте познакомимся с устройством поближе.

ASUS RAMPAGE V EXTREME

ASUS RAMPAGE V EXTREME

Технические характеристики и особенности конструкции

Для начала давайте ознакомимся с техническими характеристиками устройства.

ASUS RAMPAGE V EXTREME
ЧипсетIntel X99 Express
СокетLGA2011-v3
Оперативная память8x DIMM, DDR4-3300/3200/3000/2800/2400/2133, до 64 Гбайт
Слоты расширения5x PCI Express x16 1x PCI Express x4 1x M.2
Накопители8x SATA 3.0 2x SATA Express (или 4x SATA 3.0)
Сеть1х Intel I218-V, 10/100/1000 Мбит/с Bluetooth 4.0 Wi-Fi 802.11ac
ЗвукROG SupremeFX (Realtek ALC1150)
Разъемы на задней панели1x PS/2 10x USB 3.0 2x USB 2.0 2x RJ-45 1x S/PDIF 5x 3,5-мм jack
Форм-факторE-ATX
Стоимость30 000 руб.
Price.ru

А теперь те же данные, но в более наглядной форме.

Обзор особенностей ASUS RAMPAGE V EXTREME

Обзор особенностей ASUS RAMPAGE V EXTREME

Материнская плата упакована в достаточно большую (для подобного типа устройств) коробку. Принт позволяет сразу же ознакомиться со всеми особенностями и «фишками» устройства. Плюс упаковка оснащена прозрачным окошком.

Упаковка ASUS RAMPAGE V EXTREME

Упаковка ASUS RAMPAGE V EXTREME

У ASUS получился весьма увесистый красный «чемоданчик». Все из-за комплектации, которая состоит из следующих аксессуаров и приспособлений:

  • Руководство пользователя, гарантийный талон и инструкция по мерам безопасности;
  • Наклейки для соединительных кабелей;
  • Бейджик на дверь с надписью Game on! You shall not pass;
  • Наклейка на холодильник корпус с логотипом ROG;
  • Диск с драйверами и сопутствующим ПО;
  • Десять кабелей SATA;
  • Гибкие мостики для видеокарт AMD и NVIDIA, мостики для 3-Way SLI и Quad SLI;
  • Адаптеры Q-connectors;
  • Антенны для модуля беспроводной связи;
  • Щупы для термодатчиков;
  • Заглушка на I/O-панель;
  • LN2 Backplate;
  • OC Panel и вспомогательный модуль 5,25’’.
Комплект поставки ASUS RAMPAGE V EXTREME

Комплект поставки ASUS RAMPAGE V EXTREME

Наибольший интерес лично у меня вызвали последние три приспособления. Правда, с OC Panel я подробно познакомился еще тогда, когда имел честь протестировать материнскую плату MAXIMUS VI EXTREME. С тех пор этот аппарат нисколько не изменился.

В общем, комплект поставки превосходен. Как не взгляни на него.

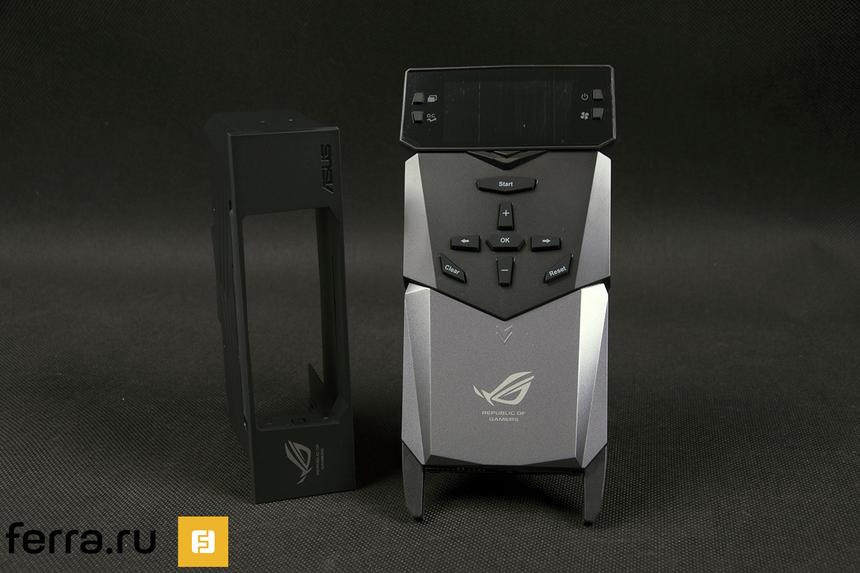

OC Panel

OC Panel

С учетом того, что RAMPAGE V EXTREME создана по лекалам форм-фактора E-ATX, у меня сложилось впечатление, что инженерам ASUS все равно еле хватило места. Свободной текстолитовой территории на PCB практически не осталось. Даже оборотная сторона, обычно пустующая, у RAMPAGE V EXTREME оснащена большим числом элементов.

Процессорное гнездо LGA2011-v3, а также восемь слотов под оперативную память занимают приличное количество места. Остальное пространство текстолита выделено под зоны для слотов расширения. Кстати, здесь их распаяно не максимальное количество — шесть портов, пять из которых представляют собой разъемы PCI Express x16. Легко догадаться, что красные PEG’и предназначены для установки в систему видеокарт. Они довольно далеко разведены друг от друга. Так что есть возможность инсталлировать видеокарты c двухслотовыми кулерами. И между ними все равно будут промежутки, столь необходимые для эффективного охлаждения.

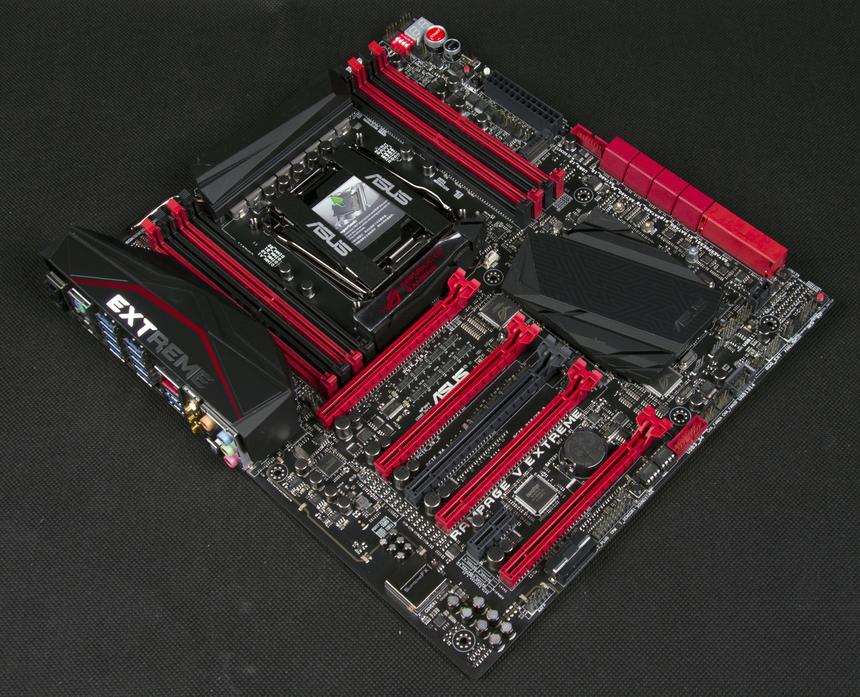

ASUS RAMPAGE V EXTREME

ASUS RAMPAGE V EXTREME

Подсистема питания на оборотной стороне оснащена дополнительным бекплейтом. Еще одна мощная металлическая конструкция держит радиатор чипсета.

Оборотная сторона ASUS RAMPAGE V EXTREME

Оборотная сторона ASUS RAMPAGE V EXTREME

Подсистема питания RAMPAGE V EXTREME состоит из восьми фаз. Как и у других решений ASUS на основе X99 Express. Применяются новые катушки индуктивности MicroFine. Каждая фаза оснащена собственной транзисторной сборкой PowIRstage International Rectifier IR3555M, которая состоит из драйвера и диода Шоттки.

Для стабильного питания центрального процессора на плате дополнительно распаян еще один 4-пиновый коннектор.

Подсистема питания ASUS RAMPAGE V EXTREME

Подсистема питания ASUS RAMPAGE V EXTREME

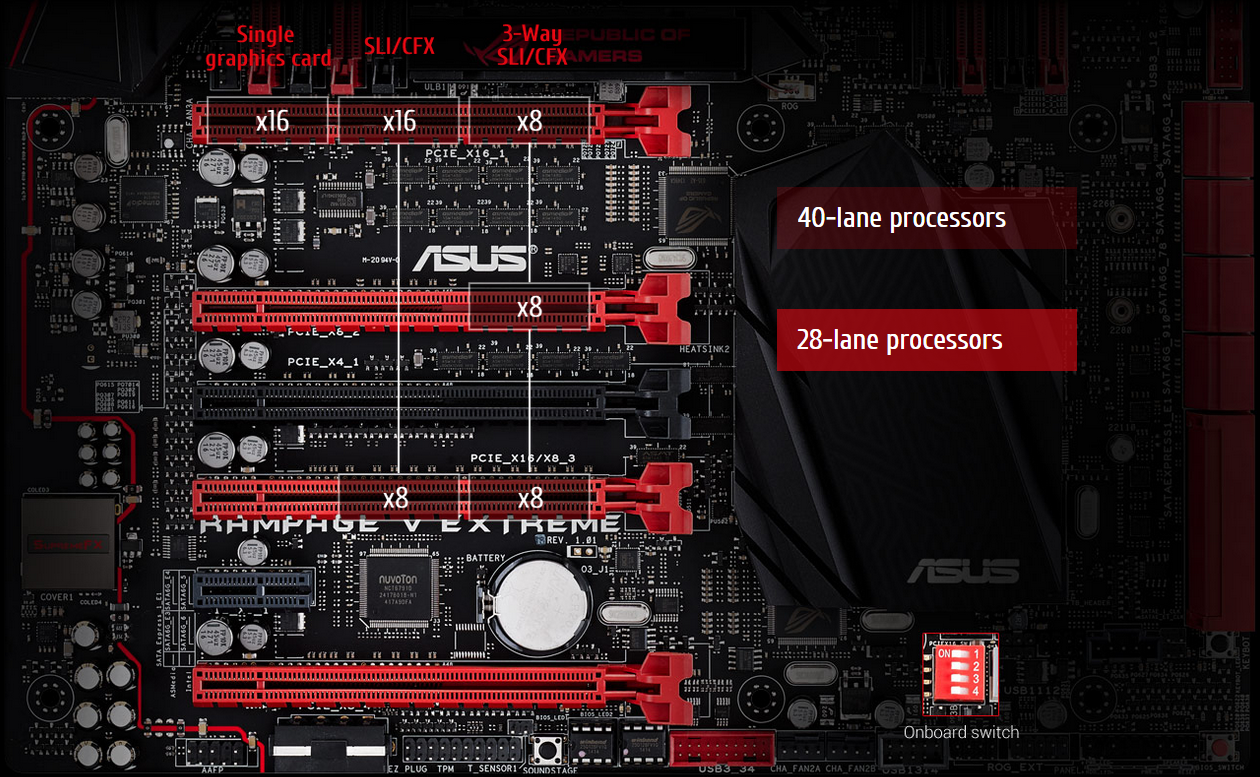

В зависимости от используемого центрального процессора пользователь может устанавливать в систему от трех до четырех видеокарт. Если используется 8-ядерный Haswell-E, то красные порты PCI Express x16 будут работать по схеме х16+х8+х8+х8. Если 6-ядерный Core i7-5820K, то х8+х8+х8.

RAMPAGE V EXTREME оснащена сразу двумя разъемами SATA Express. Следовательно, всего устройство оснащено двенадцатью портами SATA 3.0.

Есть и порт M.2. Его максимальная пропускная способность достигает 32 Гбит/с. Поддерживаются накопители формата 2260, 2280 и 22110. Если этот порт будет задействован, то черный PCI Express x16 автоматически будет либо урезан по скорости до х4, либо дезактивирован полностью.

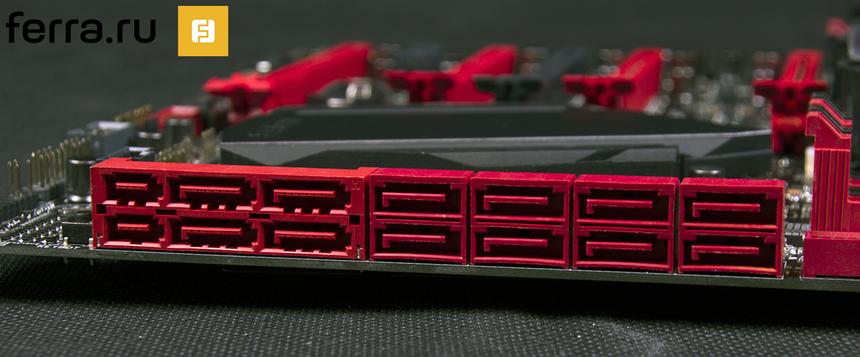

SATA и SATA Express у ASUS RAMPAGE V EXTREME

SATA и SATA Express у ASUS RAMPAGE V EXTREME

Интерфейсная панель RAMPAGE V EXTREME может похвастать сразу двенадцатью портами USB, десять из которых — USB 3.0. Есть на I/O и комбинированный PS/2. Очень полезный даже сегодня, ведь во время серьезного разгона контроллеры USB могут элементарно «отваливаться». Здесь же расположены клавиши обнуления настроек BIOS и загрузки новой прошивки, а также коннекторы для подключения трех антенн для работы беспроводного модуля связи.

I/O-панель ASUS RAMPAGE V EXTREME

I/O-панель ASUS RAMPAGE V EXTREME

Очевидно, что подобная функциональность достигается за счет использования большого числа контроллеров и микросхем. Перечислю их все:

  • За Ethernet-соединение отвечает гигабитный контроллер Intel I218V.
  • За Wi-Fi (1300 Мбит/с) и Bluetooth 4.0 отвечает модуль AW-CB160H.
  • За звук отвечает подсистема ROG SupremeFX, в основе которой лежит чип Realtek ALC1150.
  • Nuvoton NCT6791D — системный монитор.
  • Два контроллера ASMedia ASM1074 и один ASM1042 отвечают за дополнительные порты USB 3.0.
  • Контроллер ASMedia ASM106SE реализует дополнительные коннекторы SATA 3.0 (6 Гбит/с).
  • В качестве основного ШИМ-контроллера используется чип Digi+ ASP1257.
Звуковая подсистема ASUS RAMPAGE V EXTREME

Звуковая подсистема ASUS RAMPAGE V EXTREME

Как всегда, эргономика любой ROG-материнки «заточена» под оверклокинг. RAMPAGE V EXTREME в своем роде можно считать эталоном.

Оверклокерские органы управления ASUS RAMPAGE V EXTREME

Оверклокерские органы управления ASUS RAMPAGE V EXTREME

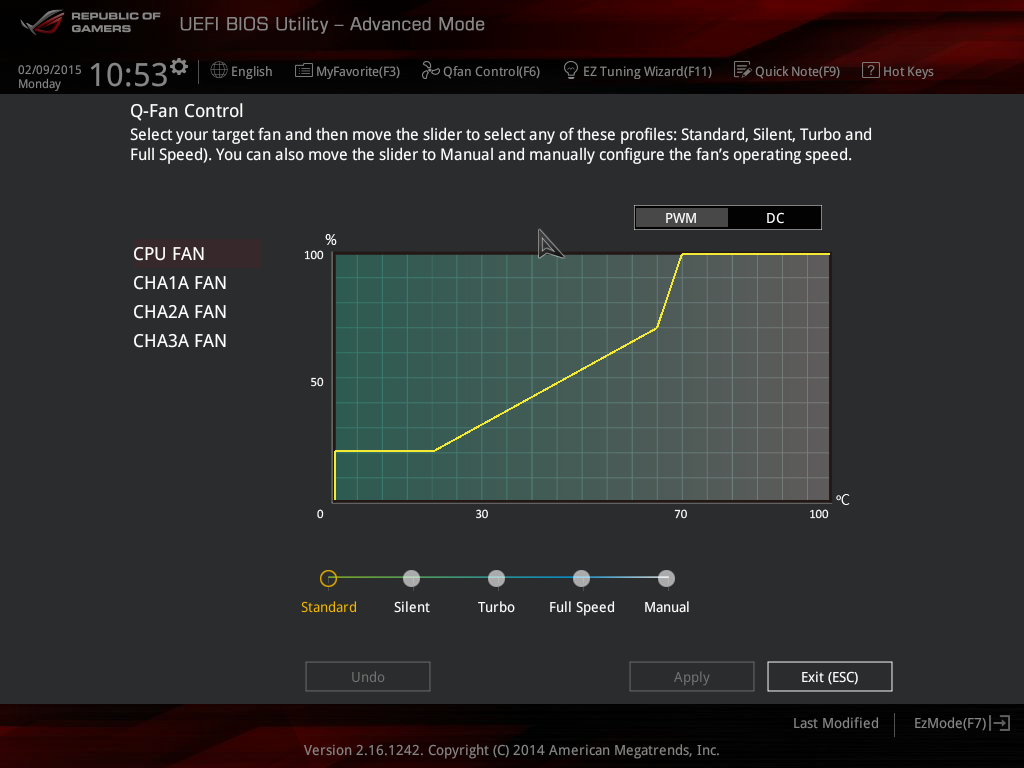

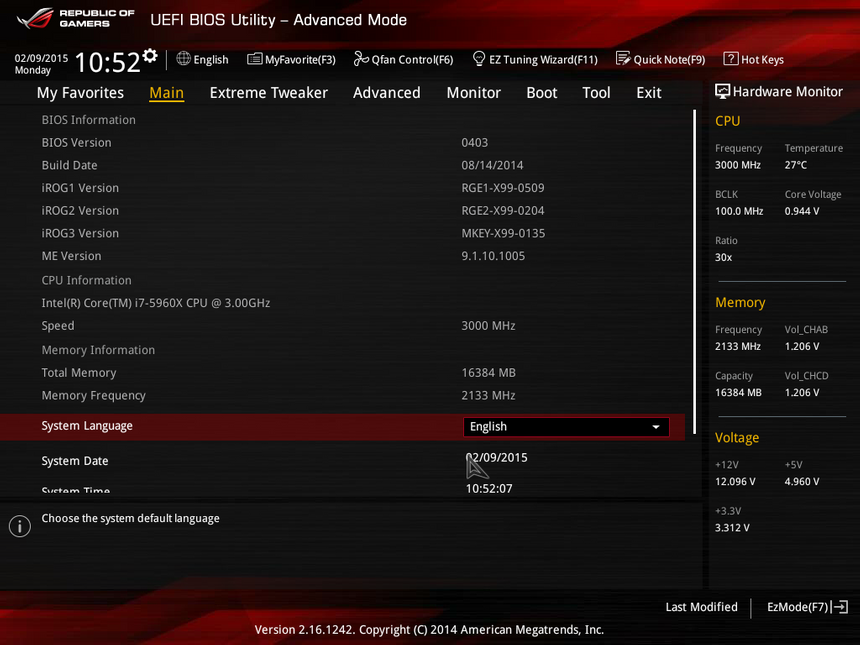

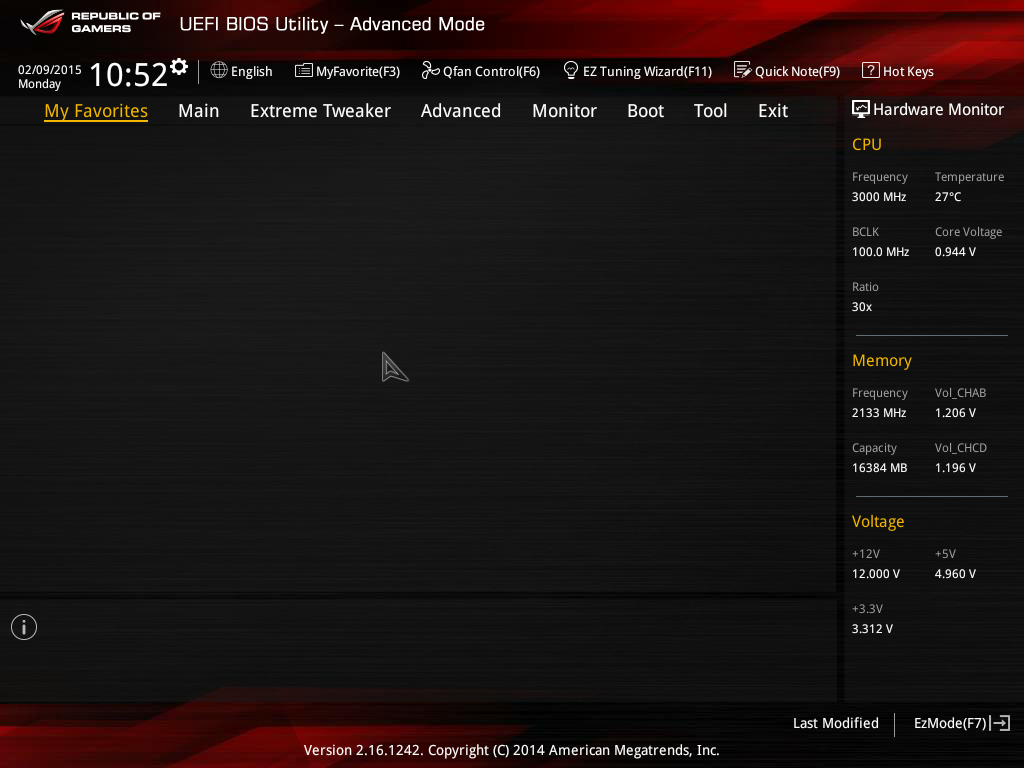

BIOS и программное обеспечение

В принципе, BIOS материнской платы RAMPAGE V EXTREME в плане функциональности мало отличается от той прошивки, которая используется в таких устройствах, как X99-A, X99-S, X99-PRO и X99-DELUXE. Так что не вижу смысла повторяться. Ниже приведены выборочные скриншоты для большего ознакомления.

Тестирование

Уровень производительности платформы вы можете узнать, прочитав мой обзор Core i7-5960X.

Тестовый стенд:

Как мы уже выяснили, в основе ROG SupremeFX лежит нынче очень популярный кодек Realtek 1150. Мы уже знакомились с данной звуковой подсистемой, ведь она интегрирована и в других ROG-решениях. Приведу табличку из RightMark Audio Analyzer 6.3.0. Бенчмарк характеризует возможности ROG SupremeFX как очень хорошие.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,40, -0,10Хорошо
Уровень шума, дБ (А)-106,9Отлично
Динамический диапазон, дБ (А)105,9Отлично
Гармонические искажения, %0,014Хорошо
Гармонические искажения + шум, дБ(A)-76Средне
Интермодуляционные искажения + шум, %0,015Очень хорошо
Взаимопроникновение каналов, дБ-99Отлично
Интермодуляции на 10 кГц, %0,019Очень хорошо
Общая оценка  Очень хорошо

Уровень TDP центрального процессора Core i7-5960X в дефолте составляет нешуточные 140 Вт. Поэтому для хорошего и стабильного разгона необходима по-настоящему эффективная система охлаждения. Результаты разгона флагманского Core i7-5960X оказались прогнозируемыми. Я в который раз «уперся» в возможности «камня» и СВО ENERMAX LIQTECH 240. Однако стоит признать, что усиленный, интегрированный в RAMPAGE V EXTREME, позволил выжать из процессора чуточку больше, а именно 4500 МГц. Платы от других производителей подобным оверклоком похвастать не смогли. Так что можно смело подтвердить, что данная «фича» реально работает, а не наличествует у «рампаги» ради дополнительного пиара.

Что касается разгона по шине, то в этом тестовом режиме были продемонстрированы стандартные результаты. Частота опять-таки «уперлась» в возможности центрального процессора. А именно при CPU Strap x1 скорость работы шины удалось поднять до 106 стабильных мегагерц. При коэффициенте 1,25 — до 132,8 МГц. А при CPU Strap, равным 1,66, лишь до 166,6 МГц.

Разгон процессора до максимальной стабильной частоты при помощи ASUS RAMPAGE V EXTREME

Разгон процессора до максимальной стабильной частоты при помощи ASUS RAMPAGE V EXTREME

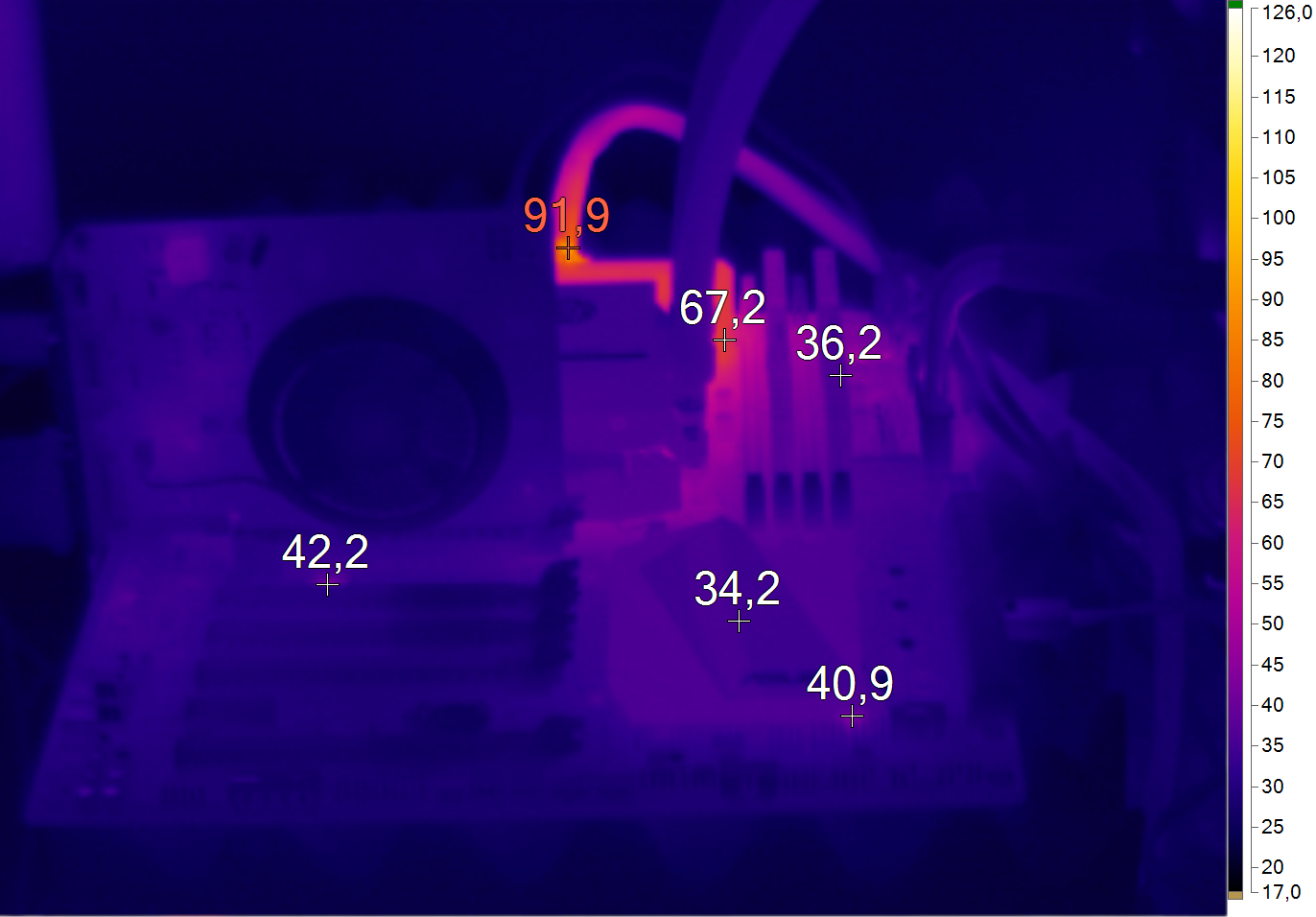

Приходится в который раз констатировать, что 8-фазная подсистема питания материнских плат ASUS X99 достаточно серьезно греется. RAMPAGE V EXTREME не стала исключением. Однако наличие контура, состоящего из цепочки радиаторов, объединенных медной теплотрубкой, дает свои плоды.

При использовании СВО, то есть без непосредственного обдува околосокетного пространства, с разогнанным до 4,5 ГГц процессором цепь прогрелась до 90 градусов Цельсия. Самым горячим оказалось место соединения с кабелем блока питания, что в очередной раз свидетельствует о том, насколько много Core i7-5960X потребляет энергии.

Установка такого кулера, как Noctua NH-D15 сразу же решила проблему высокого нагрева подсистемы питания. Наличие сразу двух вентиляторов позволило охладить цепь до низких 55-60 градусов Цельсия.

Чипсет практически не греется.

Напомню, что измерение температуры материнской платы производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

В то же время, познакомившись уже с пятой материнской платой ASUS на базе X99 Express, стало очевидно, что восьми фаз вполне хватает для стабильного и надежного питания Haswell-E.

Конкуренты и аналоги

Как я уже говорил, форм-фактор E-ATX считается наиболее оптимальным для плат на основе X99 Express. В качестве конкурентов RAMPAGE V EXTREME были отобраны две материнские платы от MSI и GIGABYTE. Они также созданы по лекалам E-ATX. И они также предлагают пользователю максимум функциональных возможностей. К тому же представленные аналоги обладают схожей стоимостью.

 ASUS RAMPAGE V EXTREMEMSI X99S GAMING 9 ACGIGABYTE GA-X99-Gaming G1 WIFI
ЧипсетIntel X99 ExpressX99 ExpressX99 Express
СокетLGA2011-v3LGA2011 v3LGA2011 v3
Оперативная память8x DIMM, DDR4-2133-3300, до 64 Гбайт8x DIMM, DDR4-2133-3333, до 128 Гбайт8x DIMM, DDR4-2133-2800, до 64 Гбайт
Слоты расширения5x PCI Express x16 1x PCI Express x4 1x M.25x PCI Express x16 1x M.24x PCI Express x16 3x PCI Express x1 1x M.2
Накопители8x SATA 3.0 2x SATA Express (или 4x SATA 3.0)8x SATA 3.0 1x SATA Express (или 2x SATA 3.0)6x SATA 3.0 1x SATA Express (или 2x SATA 3.0)
Сеть1х Intel I218-V, 10/100/1000 Мбит/с Bluetooth 4.0 Wi-Fi 802.11ac1x Killer E2205, 10/100/1000 Мбит/с Wi-Fi 802.11ac до 867 Мбит/с Bluetooth 4.01x Killer E2201, 10/100/1000 Мбит/с 1х Intel I218-V, 10/100/1000 Мбит/с Wi-Fi 802.11ac до 867 Мбит/с Bluetooth 4.0
ЗвукROG SupremeFX (Realtek ALC1150)7.1 HDA на основе Realtek ALC11505.1 HDA на основе Creative Sound Core 3D
Разъемы на задней панели1x PS/2 10x USB 3.0 2x USB 2.0 2x RJ-45 1x S/PDIF 5x 3,5-мм jack1x PS/2 2x USB 2.0 8x USB 3.0 1x S/PDIF 1x RJ-45 5x 3,5-мм jack1x PS/2 2x USB 2.0 8x USB 3.0 1x S/PDIF 2x RJ-45 5x 3,5-мм jack
Форм-факторE-ATXE-ATXE-ATX
Стоимость30 000 руб.29 000 руб.28 000 руб.
Price.ru

С материнской платой X99S GAMING 9 AC я уже детально знакомился. Фишка устройства — поддержка технологии Streaming Engine. Как известно, процессоры Haswell-E не имеют встроенного ядра и не поддерживают технологию Quick Sync. Следовательно, платформа X99 Express ограничена в таких вещах, как захват и трансляция игрового процесса. А ведь сегодня так называемые «летс плеи» (от англ. — Let’s play) очень популярны среди геймеров. Инженеры MSI решили эту проблему путем добавления в конструкцию платы аппаратного модуля кодирования от AverMedia, которая, как говорится, на этом деле собаку съела. Для этого в слот mini-PCI Express установлена небольшая плата расширения.

MSI X99S GAMING 9 AC

MSI X99S GAMING 9 AC

Читайте также: Я хочу сыграть с тобой в игру. Обзор материнской платы MSI X99S GAMING 9 AC.

Серия G1.Gaming, продвигаемая тайванской компанией GIGABYTE, тоже растет и развивается. Первые решения, если мне не изменяет память, были представлены еще во время популяризации платформы LGA1366. В плане функциональности GA-X99-Gaming G1 WIFI очень схожа с GA-X99-UD7 WIFI, подробный обзор которой вы можете прочитать, перейдя по этой ссылке.

GIGABYTE GA-X99-Gaming G1 WIFI

GIGABYTE GA-X99-Gaming G1 WIFI

Вывод

Ярость! Обзор материнской платы ASUS RAMPAGE V EXTREME

Безусловно, RAMPAGE V EXTREME можно смело причислять к когорте самых навороченных материнских плат современности. Собственно говоря, для этого и создавалась линейка устройств ROG. Плата позволяет на ее основе собрать уберсовременную и сверхпроизводительную систему. Все великолепно у RAMPAGE V EXTREME и с разгоном. Как всегда, пользователей порадует трепетное отношение тайванской компании к своим поклонникам, ведь устройство имеет превосходную и неповторимую комплектация. Однако стоит признать, что позволить собрать игровой ПК на база этой платы сможет далеко не каждый.

ASUS RAMPAGE V EXTREME
Плюсы:Минусы:
Высокая функциональность;Высокая стоимость;
Богатая комплектация;Ограничения при использовании слота M.2;
Отличный разгонный потенциал;Высокий нагрев подсистемы питания CPU.
Продуманный и функциональный BIOS;
Грамотная разводка компонентов.
Богатая комплектация;
Отличный разгонный потенциал;
Продуманный и функциональный BIOS;
Грамотная разводка компонентов.

Материнская плата ASUS RAMPAGE V EXTREME получает награду «Выбор редакции».
