Короля играет свита. Обзор материнской платы ASUS X99-DELUXE

Свершилось! Intel выпустила топовые процессоры Haswell-E, предназначенные для энтузиастов и оверклокеров. Однако, как известно, принц без белого коня — не принц вовсе. Поэтому новым флагманским «камням» необходимы не менее флагманские материнские платы. В рамках этого обзора тестовая лаборатория Ferra.ru познакомит вас с одним таким представителем — сверхпроизводительным решением под названием ASUS X99-DELUXE.

Прежде чем прочитать обзор, посвященный материнской плате ASUS X99-DELUXE, рекомендую ознакомиться с тестированием 8-ядерного центрального процессора Intel Core i7-5960X.

Так уж вышло, что жизненный цикл набора логики X79 Express планомерно подходит к концу. Для этого чипсета уже не будет новых CPU. Вместе с процессорами Haswell-E появились и платы на новом чипсете под названием X99 Express. И сегодня я протестирую одну из самых первых материнок, которая поддерживает новые «камни», а также модули оперативной памяти стандарта DDR4. Встречаем: ASUS X99-DELUXE!

ASUS X99-DELUXE

Технические характеристики и знакомство с чипсетом

Напомню, что набор логики X79 Express очень сильно устарел. Так, чипсет не поддерживает SATA 3.0 и позволяет развести без использования дополнительных контроллеров всего два порта USB 3.0. С выходом центральных процессоров Haswell-E и логики X99 Express ситуация кардинальным образом изменилась.

Новый чипсет отныне поддерживает до десяти SATA-портов последнего, третьего поколения. И до шести USB 3.0. Неплохая прибавка, правда? Часть SATA 3.0 может трансформироваться в SATA Express. Теперь логика для экстремальных процессоров Haswell-E претендует на звание чуть ли не самой функциональной.

Также отметим поддержку стандарта Thunderbolt 2.0. Как известно, порт обладает пропускной способностью на уровне 20 Гбит/с. Правда, протестированная ASUS X99-DELUXE этим разъемом не располагает.

Блок-схема чипсета Intel X99 Express

В таблицу ниже я занес параметры не только X99-DELUXE, но и X79-DELUXE. Для сравнения. Как видите, наличие нового чипсета поспособствовало достаточно серьезным изменениям. Так, изменен количественный состав слотов расширения. X99-DELUXE лишилась поддержки eSATA, но обзавелась сразу двумя портами SATA Express и одним M.2. На I/O-панель было выведено сразу (!) десять портов USB 3.0. Апгрейду подверглись сетевые контроллеры, а также аудиоподсистема.

 ASUS X99-DELUXEASUS X79-DELUXE
ЧипсетIntel X99 ExpressIntel X79 Express
СокетLGA2011-v3LGA2011
Оперативная память8x DDR4- 2800/2400/2133/1866/1600/1333/1066, до 64 Гбайт8x DDR3- 3000/2800/2666/2400/2133, до 64 Гбайт
Слоты расширения5x PCI Express x164x PCI Express x16
1x PCI Express x42x PCI Express x1
1x PCI Express x4
Накопители8x SATA 3.08x SATA 3.0
2x SATA Express (или 4x SATA 3.0)2x eSATA
1x M.2
2x SATA Express (или 4x SATA 3.0)
1x M.2
Сеть1х Intel I218-V, 10/100/1000 Мбит/с1x Intel 82579V, 10/100/1000 Мбит/с
1х Intel I211-AT, 10/100/1000 Мбит/с1x Realtek 8111GR, 10/100/1000 Мбит/с
Bluetooth 4.0Bluetooth 4.0
Wi-Fi 802.11acWi-Fi 802.11ac
1х Intel I211-AT, 10/100/1000 Мбит/с
Bluetooth 4.0
Wi-Fi 802.11ac
ЗвукCrystal Sound 2 (Realtek ALC1150)Realtek ALC1150
Разъемы на задней панели10x USB 3.06x USB 3.0
2x USB 2.04x USB 2.0
2x RJ-452x eSATA
1x S/PDIF2x RJ-45
5x 3,5-мм jack1x S/PDIF
5x 3,5-мм jack
2x USB 2.0
2x RJ-45
1x S/PDIF
5x 3,5-мм jack
Форм-факторATXATX
Стоимость15 000 руб.13 500 руб.
Уточненная цена по данным Price.ru

Как видите, инженеры ASUS решили не обходить стороной такую возможность, как использование дополнительных контроллеров. А потому плата оснащена еще большим набором портов и функций, нежели заложено чипсетом.

Arrows-left
Arrows-right
Reload
1 / 2

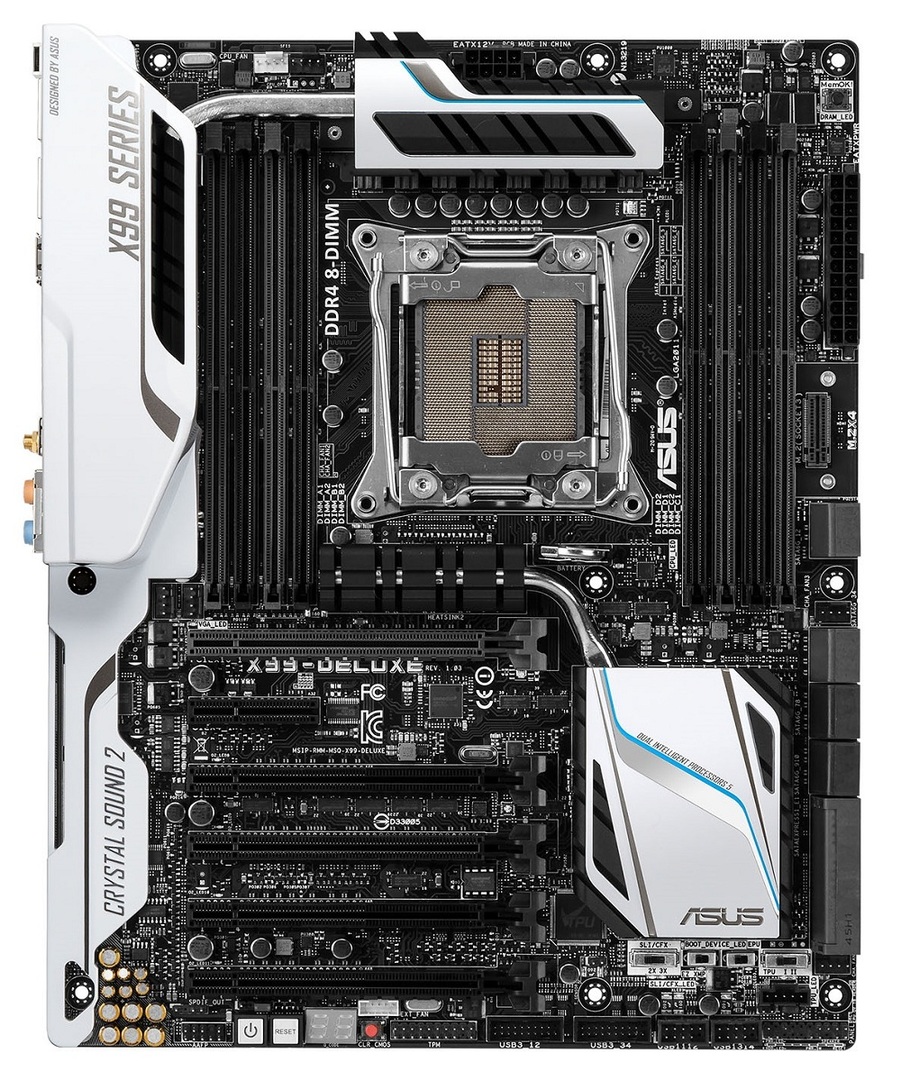

ASUS X99-DELUXE

На всякий случай напомню, что процессоры Haswell-E совместимы только с матплатами на базе логики X99 Express. Да, используется сокет LGA2011 (третьей ревизии), но сами «камни» располагают иными ключами-предохранителями и процессор теперь устанавливается вверх тормашками. К тому же у X79 Express нет поддержки DDR4. Конструктивно слоты DIMM тоже различаются.

Упаковка и комплектация

Материнская плата поставляется в большой упаковке, а весит она несколько килограмм. Сразу чувствуется, что, помимо устройства, там хранится множество сопутствующих приспособлений.

Название 5-Way Optimization на коробке означает, что плата поддерживает следующие технологии, функции и программное обеспечение: TPU, EPU, DIGI+ Power Control, Fan Xpert 3 и Turbo App.

Упаковка ASUS X99-DELUXE

Так и оказалось. Помимо стандартного набора из макулатуры, драйверов, SATA-кабелей, всевозможных заглушек, удлинителей, мостиков, в коробке лежали три весьма интересные «приблуды», объединенных одним названием Xtreme Upgrade Zone. Первое приспособление — это антенна Wi-Fi и Bluetooth, которая подключается к матплате при помощи трех разъемов. Производитель заверяет, что она способна передавать данные со скоростью до 1,3 Гбит/с.

Комплект поставки ASUS X99-DELUXE

Второе приспособление — плата расширения Hyper M.2 X 4. Тут все просто. Приобретаете M.2-накопитель, устанавливаете его в эту плату и подключаете к материнской плате. Таким образом в X99-DELUXE можно интегрировать сразу два SSD подобного форм-фактора.

Плата расширения для M.2-накопителей Hyper M.2 X 4

Третье приспособление — плата расширения Fan Extension Card. Она питается за счет обыкновенного MOLEX. К этой плате можно подключить вентиляторы и сенсоры температуры (провода идут в комплекте).

Плата расширения Fan Extension Card

В общем, комплектацию ASUS X99-DELUXE можно охарактеризовать как шикарную. Есть все необходимое и даже больше.

Внешний вид и особенности конструкции

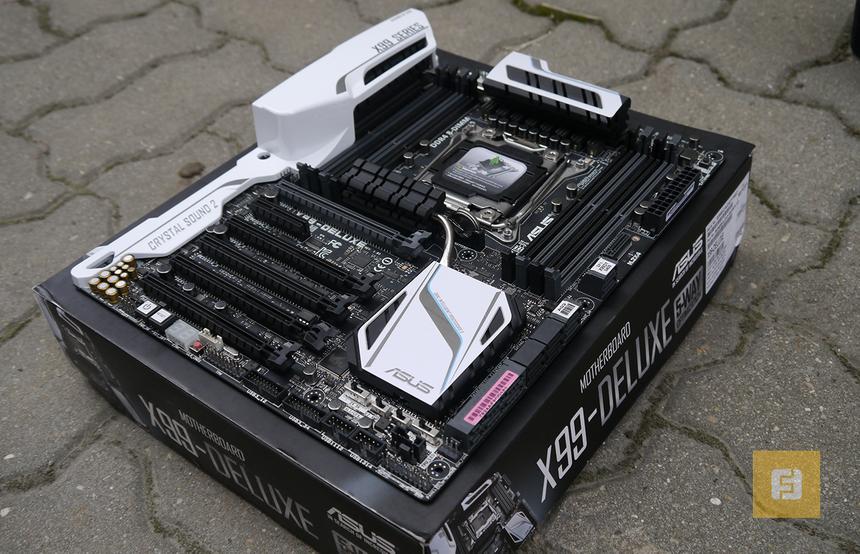

А вот и сама плата. Обычно я почти не уделяю внимание внешнему виду устройств подобного типа (ибо это не главное), но здесь сделаю небольшое исключение. В плане дизайна X99-DELUXE выглядит просто сногсшибательно! Конечно, это личное мнение, со мной можно не согласиться, однако, на мой взгляд, симбиоз белого, черного и серого выглядит просто потрясающе.

ASUS X99-DELUXE, общий вид

Плата построена по лекалам форм-фактора ATX, что хорошо. Традиционно для E-процессоров большую часть места занимают сокет и слоты для подключения модулей оперативной память. Их здесь восемь. Плата поддерживает киты DDR4 общим объемом до 64 Гбайт.

Кстати, в ASUS X99-DELUXE используется несколько видоизмененный сокет. Он задействует больше контактов. По заверению разработчика, это способствует более качественному регулированию питания CPU.

ASUS X99-DELUXE, общий вид

Часть элементов оснащена пассивной системой охлаждения. Подсистема питания прикрыта габаритным радиатором с теплотрубкой, которая уходит под пластиковый кожух. Еще два радиатора предназначены для охлаждения чипсета и дополнительной логики. Они объединены еще одной теплотрубкой.

За питание процессора отвечает блок из восьми фаз. Для каждой пары каналов DDR4 предусмотрено еще по две фазы.

ASUS X99-DELUXE, подсистема питания процессора

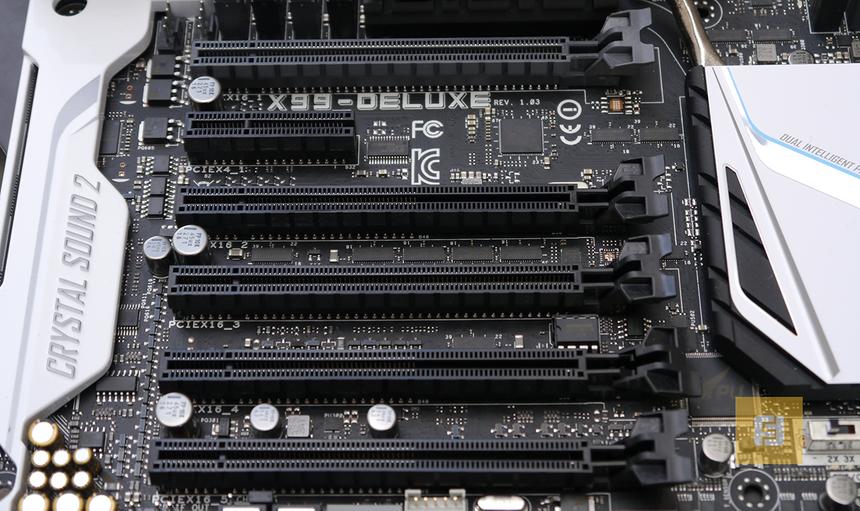

Теперь поговорим о разводке компонентов. На текстолите распаяно сразу пять разъемов PCI Express x16 и один PCI Express x4 (без ключа — следовательно, туда можно установить устройство большего размера). Серый PEG всегда работает в режиме х16. Если в системе будет использоваться одна видеокарта, то ее необходимо установить именно туда. Еще один PCI Express x16 (черный, третий по счету) тоже функционирует по схеме х16. Получается, что при подключении двух графических адаптеров их необходимо инсталлировать именно в эти два разъема. Оставшиеся три слота PCI Express x16 работают в режиме х8. Итоговая схема получается следующей: х16+х8+х16+х8+х8. Дополнительные 16 линий генерируются за счет логики PLX. Все PEG — третьей версии. А вот PCI Express x4 лишь второй ревизии, при этом (в зависимости от загруженности других разъемов) он может работать в режиме х1.

ASUS X99-DELUXE, вид сверху

ASUS X99-DELUXE, слоты расширения

Подсистема питания процессора оснащена дополнительной пластиной на оборотной стороне. Здесь же распаян чип, отвечающий за технологию TPU.

ASUS X99-DELUXE, оборотная сторона

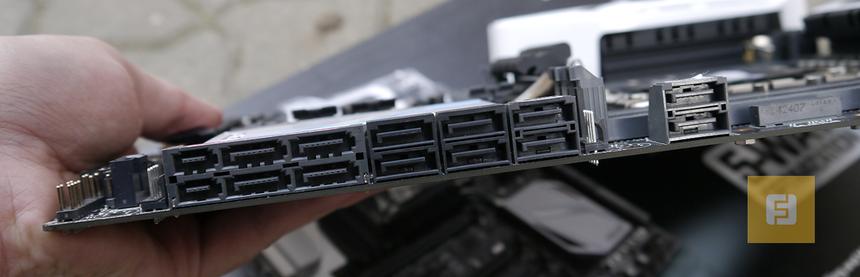

Общее число SATA-портов достигает 12 штук. Все — третьего поколения. Однако четыре из них могут трансформироваться в два разъема SATA Express. Напомню, что X99 Express по умолчанию поддерживает до десяти SATA 3.0. Парочка дополнительных портов генерируется при помощи контроллера ASMedia ASM106SE.

ASUS X99-DELUXE, SATA-порты

Разъем M.2 расположен в необычном месте и в необычной «позе». Получается, что SSD необходимо как бы воткнуть в плату. И он будет «торчать» перпендикулярно плоскости текстолита. Для надежной фиксации накопителя в комплекте поставки идет специальная рамка, поддерживающая SSD разной длины.

Слот для установки M.2-накопителя

Задняя панель X99-DELUXE насчитывает сразу десять портов USB 3.0! Такое число разъемов достигается не только за счет возможностей чипсета, но и благодаря использованию дополнительных контроллеров ASMedia: ASM1042AE и ASM1074.

ASUS X99-DELUXE, I/O-панель

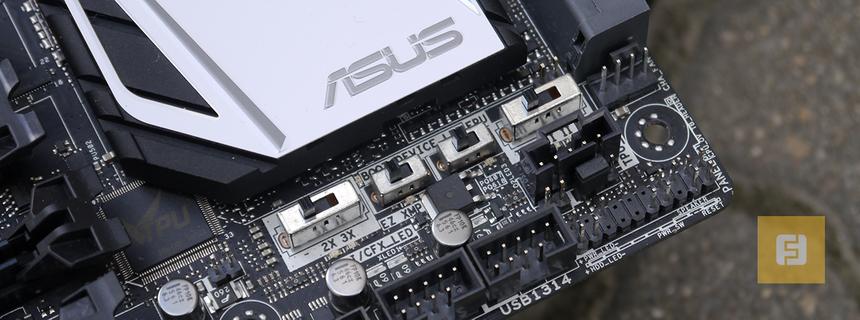

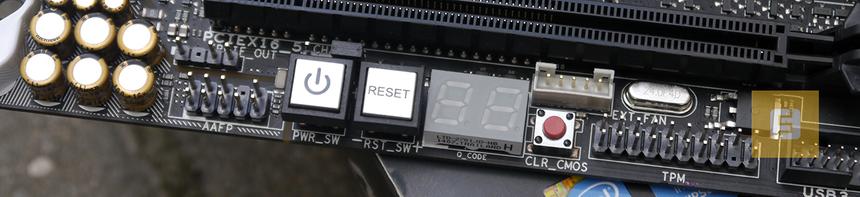

Естественно, X99-DELUXE оснащена дополнительными внешними органами управления: клавишами Power, Reset, CLRTC, MemOK!, USB BIOS Flashback, DirectKey и тумблерами TPU, EPU, SLI,GFX, EZ XMP.

ASUS X99-DELUXE, внешние органы управления

ASUS X99-DELUXE, тумблеры

Используя автомобильную терминологию, можно констатировать тот факт у X99-DELUXE присутствует полный фарш. Плата позволит собрать конфигурацию любой сложности.

А теперь давайте изучим другие особенности устройства.

Возможности встроенного звука

Основой звуковой подсистемы Crystal Sound 2 служит чип Realtek ALC1150. Его акустические возможности достаточно хорошо знакомы. Ниже приведена таблица с результатами, достигнутыми при помощи бенчмарка RightMark Audio Analyzer 6.3.0.

Realtek ALC1150 (Crystal Sound 2)
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0.01, -0.05Отлично
Уровень шума, дБ (А)-84Хорошо
Динамический диапазон, дБ (А)85Хорошо
Гармонические искажения, %0.0024Отлично
Гармонические искажения + шум, дБ (A)-74.4Средне
Интермодуляционные искажения + шум, %0,017Очень хорошо
Взаимопроникновение каналов, дБ-89,3Отлично
Интермодуляции на 10 кГц, %0,0012Очень хорошо
Общая оценкаОчень хорошо

BIOS и программное обеспечение

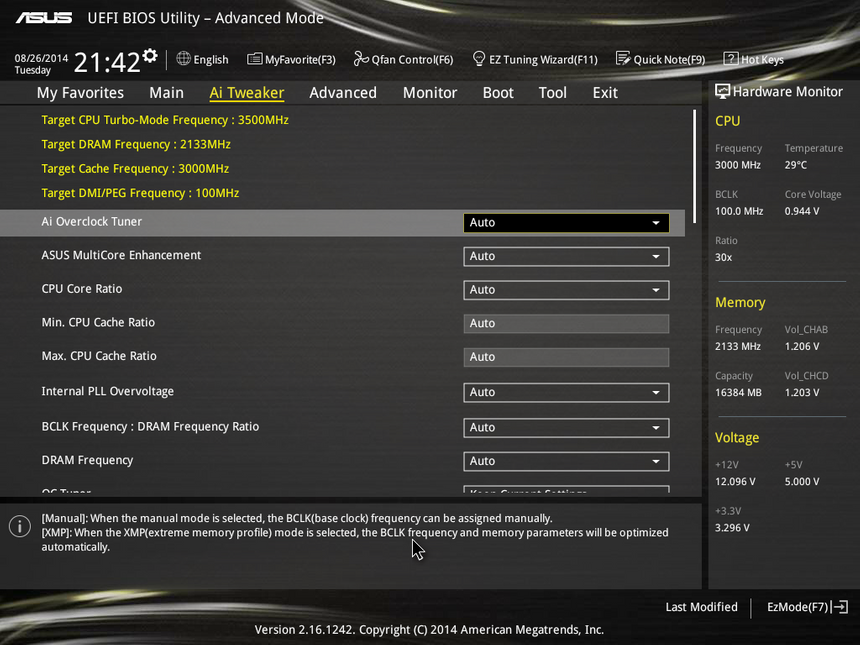

Визуально BIOS материнской платы решили не менять. В плане функций и эргономики он тоже несильно отличается от той прошивки, с которой мы уже успели познакомиться, изучая решения ASUS на базе чипсета Z97 Express. Подробный обзор UEFI BIOS современных матплат тайваньской компании находится здесь.

Главное меню ASUS X99-DELUXE

Arrows-left
Arrows-right
Reload
1 / 2

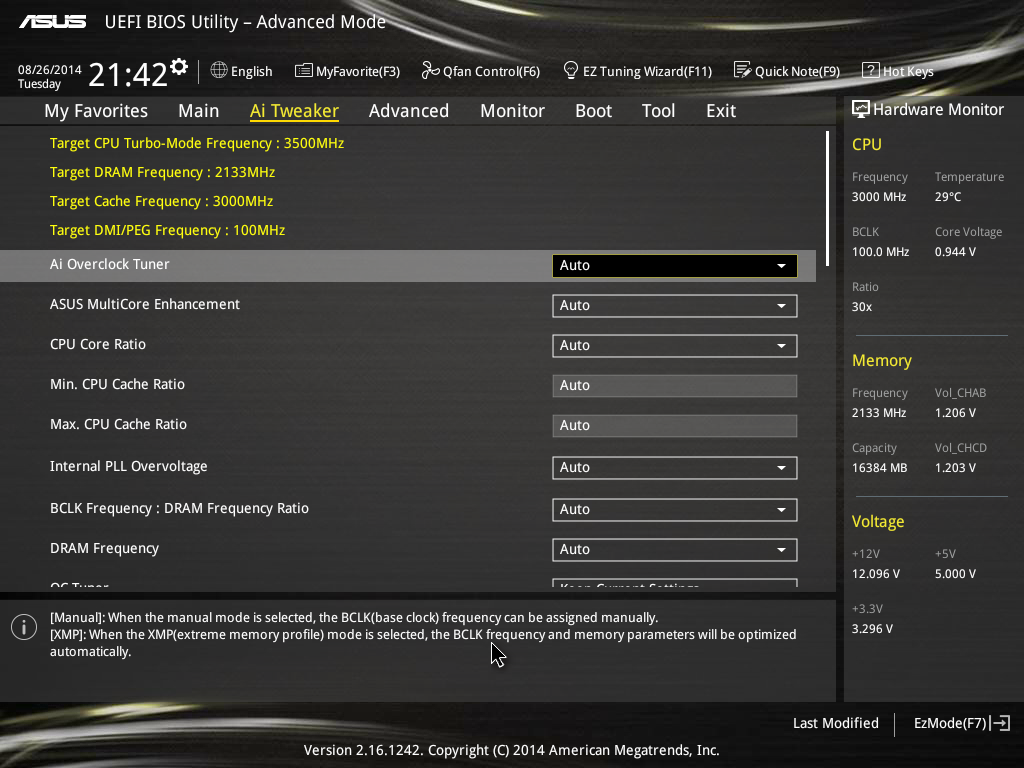

ASUS X99-DELUXE, меню Ai Tweaker

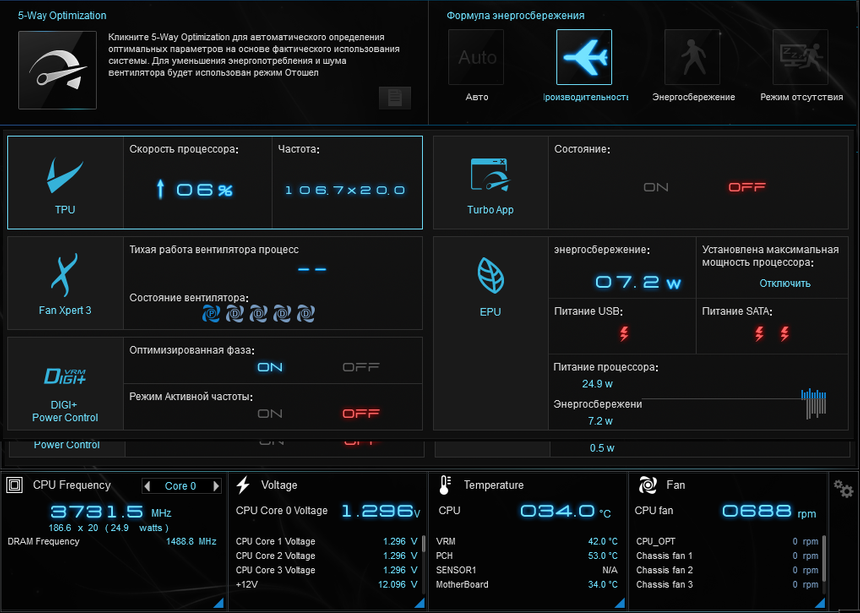

В комплекте с ASUS X99-DELUXE также идет набор программ, объединенных в среду AI Suite 3. Мы уже подробно изучали свойства данных утилит, так что не будем зацикливаться на этом моменте.

Главное меню AI Suite 3

Тестирование

Тестовый стенд:

Измерения температуры материнской платы производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Уровень производительности платформы вы можете узнать, прочитав мой обзор Core i7-5960X. Теперь же давайте узнаем, на что способна сама материнская плата. Начну с оверклокинга.

Что касается разгона по шине, то для Haswell-E и X99 Express принципы изменения частоты тактового генератора идентичны тем, что встречаются у Haswell и Z87/97 Express. Номинальная скорость работы BCLK — 100 МГц. За счет функции CPU Strap можно переключаться между режимами на 125 МГц, 166,6 МГц и 250 МГц соответственно. О последнем режиме можете даже не думать. На своем веку я еще не встречал матплаты, способной заработать с таким параметром BCLK. А вот в других режимах устройство уровня ASUS X99-DELUXE должно обязательно работать. Это важно, так как DDR4-память может активировать свои XMP-профили при помощи этой функции.

ASUS X99-DELUXE, выбор CPU Strap

Как видите, ASUS X99-DELUXE уверенно завелась и при 125 МГц, и при 166,6 МГц. И даже чуть больше. Так, в номинале максимальная частота тактового генератора составила 105,7 МГц. При CPU Strap 1,25 — 131,76 МГц, а при CPU Strap 1,66 — 166,66 МГц. Результаты далеко не рекордные. Впрочем, я не имею привычки предъявлять претензии к матплатам для новых процессоров, которые еще толком в продаже не появились. Пока я писал этот текст, для X99-DELUXE было выпущено две новые прошивки BIOS. Так что со временем производительность и разгонный потенциал подтянут. В этом сомнений нет.

Arrows-left
Arrows-right
Reload
1 / 3

Разгон ASUS X99-DELUXE по шине, CPU Strap 1.0

Что касается разгона самого процессора, то наш «подопытный» Core i7-5960X разогнался до стабильных 4400 МГц при напряжении 1,3 В. Что же, с «камнем» не очень-то повезло.

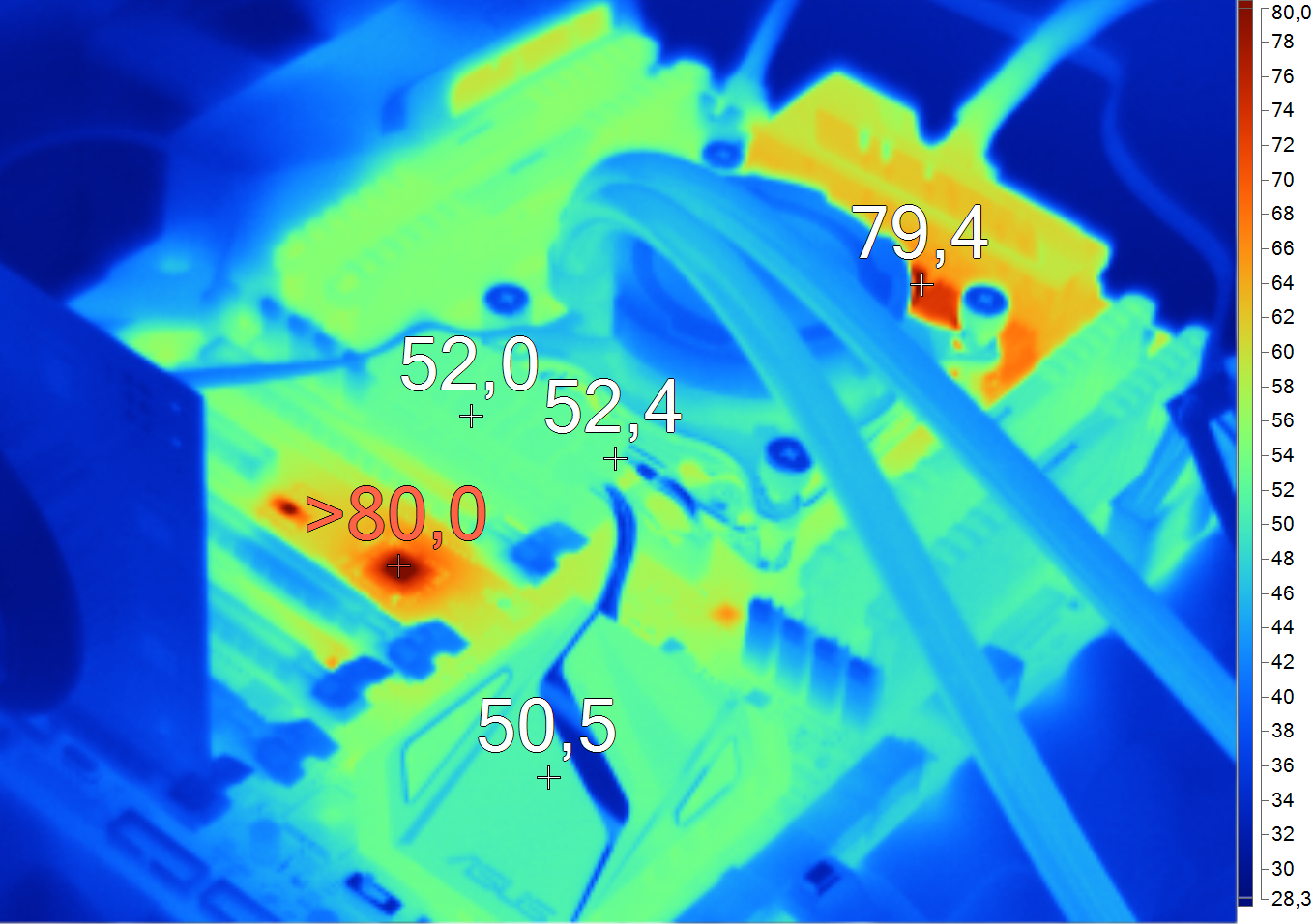

Самым горячим элементом на плате является питание CPU. Так, фазы прогрелись до 89 градусов Цельсия. Обратите внимание, как сильно греется контроллер ASMedia ASM1083. А вот чипсет остается практически холодным: 50 градусов Цельсия — это вполне комфортная температура. Расчетное тепловыделение X99 Express находится на уровне 6,5 Вт.

Arrows-left
Arrows-right
Reload
1 / 2

Замеры работы ASUS X99-DELUXE при помощи тепловизора

За все время тестирования материнская плата вела себя абсолютно стабильно.

Выводы

Выбор редакции

В прошлом году, когда я обозревал материнскую плату ASUS X79-DELUXE, было написано следующее: «X79 Express безбожно устарел! Так, чипсет не поддерживает USB 3.0. Из шести портов SATA только два могут рассчитывать на пропускную способность 6 Гбит/с (то есть поддерживают стандарт 3.0). Единственная надежда — на производителей материнских плат, которые не стесняются использовать сторонние контроллеры в своих решениях…» Теперь же можно смело заявить, что логика X99 Express является на сегодняшний день одной из самых функциональных среди настольных решений. Поддержка сразу десяти портов SATA 3.0, а также шести USB 3.0 как бы обязывает. Вкупе с возможностями Haswell-E (поддержка 40 линий PCI Express 3.0) новая Hi-end-платформа действительно выглядит очень мощно. На языке так и вертится фраза о том, что дорогому и красивому камню нужна не менее дорогая и красивая оправа.

Знакомство с ASUS X99-DELUXE оставило у меня только положительные эмоции. Во-первых, отмечу богатейшую комплектацию. Сразу чувствуется, что держишь в руках устройство премиум-класса, а не какую-нибудь поделку. Во-вторых, у «делюкса» все в порядке с разводкой компонентов. Некоторые оригинальные конструктивные решения позволят собрать очень мощную систему, не прибегая при этом к компромиссам. В-третьих, все в порядке и с функциональностью. Так, пользователю предоставляется доступ сразу к десяти портам USB 3.0. В наличии поддержка беспроводных протоколов связи, а также удобные оверклокерские «приблуды». В четвертых, плата имеет хороший разгонный потенциал и функциональный BIOS. Наконец, в-пятых, чисто субьективно ASUS X99-DELUXE выглядит просто сногсшибательно! Все перечисленные достоинства дают мне полное право удостоить материнскую награды «Выбор редакции».
