Тук-тук, Нео. Обзор видеокарты ASUS GeForce GTX 980 MATRIX Platinum (MATRIX-GTX980-P-4GD5)

Линейка видеокарт MATRIX, призванная скоротать серые будни оверклокера, существует уже достаточно давно. Неудивительно, что с выходом флагманской GeForce GTX 980 в полку убернавороченных устройств от ASUS прибыло. Знакомимся с графическим адаптером GeForce GTX 980 MATRIX Platinum — возможно, с самой быстрой одночиповой игровой видеокартой современности.

Первой MATRIX-видеокартой стала кастомная модификация GeForce 9600 GT, выпущенная в далеком 2008 году. С тех пор ASUS отправила в свободное коммерческое плавание достаточно много вариаций устройств на базе чипов как от NVIDIA, так и AMD. Но все они отвечали одному параметру — отличному разгонному потенциалу. В последнее время тайванская компания выпускает MATRIX-вариацию для всех флагманов. Постоянные читатели нашего ресурса наверняка в свое время уже успели познакомиться с MATRIX R9 280X PLATINUM, GeForce GTX 780 Ti MATRIX PLATINUM и MATRIX R9 290X PLATINUM. Не стал сюрпризом и анонс соответствующей кастомной версии GeForce GTX 980. От последних двух GeForce GTX 980 MATRIX Platinum унаследовала систему охлаждения и элементную базу, состоящую из 14 фаз. В итоге у ASUS получилась новая видеокарта, но со старыми и проверенными оверклокерскими «фишками».

ASUS GeForce GTX 980 MATRIX Platinum (MATRIX-GTX980-P-4GD5)

Технические характеристики и особенности видеокарты

Естественно, любая видеокарта серии MATRIX может похвастать лихим заводским разгоном. У GeForce GTX 980 MATRIX Platinum оверклокнут только чип, память решили не трогать (точнее «тронули» всего на 3 МГц). В итоге GPU функционирует на 115 МГц быстрее, чем у референса. Хороший показатель, хотя и далеко не рекордный.

 NVIDIA GeForce GTX 980 (референс)ASUS GeForce GTX 980 MATRIX Platinum (MATRIX-GTX980-P-4GD5)
Название процессораGM204GM204
Техпроцесс28 нм28 нм
АрхитектураMaxwellMaxwell
Число потоковых процессоров20482048
Число текстурных блоков128128
Число блоков растеризации6464
Частота ядра1126 (1216) МГц1241 (1342) МГц
ПамятьGDDR5, 4 ГбайтGDDR5, 4 Гбайт
Шина256 бит256 бит
Частота памяти1750 (7000) МГц1753 (7010) МГц
Максимальное энергопотребление165 Вт165 Вт
Видеовыходы1x DVI, 1x HDMI, 3x DisplayPort1x DVI, 1x HDMI, 3x DisplayPort
Поддерживаемые APIDirectX 12DirectX 12
OpenGL 4.3OpenGL 4.3
OpenGL 4.3
Цена23 990 руб. (рекомендуемая)N/A
Price.ru

В остальном кастомная версия GeForce GTX 980 от ASUS мало чем отличается от эталонной видеокарты. Однако давайте перейдем к главному.

Скриншот GPU-Z ASUS GeForce GTX 980 MATRIX Platinum

Как всегда, видеокарты линейки ROG поставляются в красочных упаковках. На оборотной стороне есть вся подробная информация об устройстве, включая описание технических характеристик и главных «фишек», о которых я обязательно расскажу далее.

Упаковка ASUS GeForce GTX 980 MATRIX Platinum

Комплект поставки у GeForce GTX 980 MATRIX Platinum достаточно тривиален. Помимо диска с драйверами, в набор входит наклейка с логотипом ROG и два переходника на 8 пин. Все же от элитного устройства, относящегося к геймерской серии, хотелось бы увидеть и соответствующую комплектацию, включающую, например, коврик для мыши или цифровой ключ на какой-нибудь ПК-хит. А лучше сразу и то, и то. Как говорится, мелочь, а приятно.

Комплект поставки ASUS GeForce GTX 980 MATRIX Platinum

А вот и сама видеокарта. Кулер «матрикса» оснащен двумя вентиляторами. Один «карлсон» имеет сдвоенную форму лопастей. Если быть более точным, то левый нагнетатель оснащен турбиной в миниатюре. Эта технология получила название ASUS CoolTech Fan. Легко догадаться, что вентилятор турбинного типа лучше нагнетает воздух. Ниже приведен демонстрационный видеоролик.

В общем, система охлаждения, применяемая в GeForce GTX 980 MATRIX Platinum, полностью идентична кулерам, которые используются в других современных MATRIX-видеокартах.

ASUS GeForce GTX 980 MATRIX Platinum

Оборотная сторона ROG-акселератора оснащена массивной металлической пластиной. Под разъемы питания на PCB есть соответствующий вырез. Видно, что печатная плата GeForce GTX 980 MATRIX Platinum имеет нестандартный размер. Само устройство точно не назовешь компактным.

ASUS GeForce GTX 980 MATRIX Platinum, оборотная сторона

Самое главное, на мой взгляд, — это то, что сам кулер, а точнее видеокарта вместе с ним, занимает всего два слота. Торец оснащен светящимся логотипом Republic of Gamers. В режиме покоя или при слабой нагрузке индикатор горит голубым цветом. В случае, если загрузка платы невелика, то активируется оранжевый огонек. В тяжелых условиях ускоритель сообщает о своем состоянии красным цветом. В режиме Safe mode горит зеленый логотип.

ASUS GeForce GTX 980 MATRIX Platinum, вид сверху

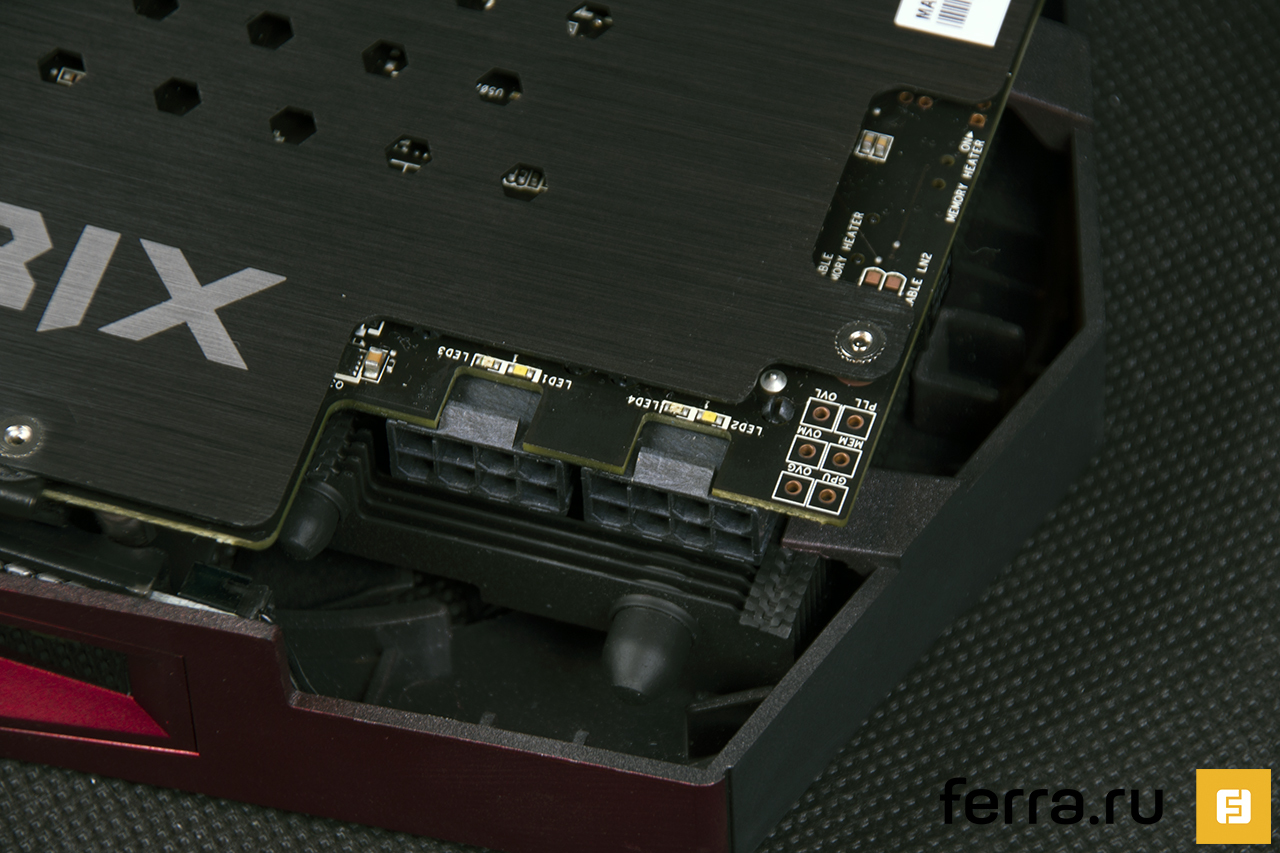

Разъемы питания оснащены собственными LED-индикаторами. Эта «фишка» используется уже давно. Также рядом с ними расположена колодка, позволяющая при помощи специальных проводов управлять из-под BIOS материнской платы следующими напряжениями: PLL, OVL, MEM, OVM, GPU и OVG. Эта панель получила название VGA Hotwire. Там же находятся перемычки (их необходимо самостоятельно запаять) для активации мода LN2, снимающего любые ограничения по питанию.

На задней панели распаяны разъем MOLEX, переключатель Memory Defroster и клавиша Safe Mode. Как известно, при экстремальном разгоне промерзание памяти может привести к возникновению так называемого колдбага. Инженеры решили эту проблему с помощью реализации функции электрообогрева схем Memory Defroster. Питается эта система как раз через 12-вольтовый MOLEX. Клавиша Safe Mode, как легко догадаться, сбрасывает настройки BIOS видеокарты до дефолтных.

Arrows-left
Arrows-right
Reload
1 / 2

Дополнительные элементы ASUS GeForce GTX 980 MATRIX Platinum

I/O-панель имеет стандартную и, в общем-то, идеальную компоновку разъемов: три DisplayPort и по одному HDMI и DVI.

I/O-панель ASUS GeForce GTX 980 MATRIX Platinum

Как я уже говорил, система охлаждения у GeForce GTX 980 MATRIX Platinum полностью идентична той, что используется в других MATRIX-видеокартах. В основе кулера лежат пять тепловых трубок разного диаметра. Используется технология прямого контакта. По слепку отчетливо видно, что непосредственно с чипом соприкасаются лишь три сточенные трубки. Для больше брутальности выпирающие за пределы корпуса медные элементы окрашены в черный матовый цвет.

Кулер и печатная плата ASUS GeForce GTX 980 MATRIX Platinum

Печатная плата, извиняюсь за каламбур, имеет стандартно-нестандартную форму. Под разъемы питания сделан вырез. К GeForce GTX 980 MATRIX Platinum необходимо подключить два 8-пиновых коннектора.

Подсистема питания полностью перекочевала с кастомных моделей GeForce GTX 780 Ti и Radeon R9 290X. А именно используется 14-фазная система питания под управлением контроллера DIGI+ VRM. Напомню, что в референсе задействовано всего пять фаз. Также инженеры ASUS применили свои любимые твердотельные японские конденсаторы Nichicon, которые можно встретить и на системных платах линейки Republic of Gamers. Драйверы дополнительно охлаждаются алюминиевым радиатором-гребенкой.

Подсистема питания ASUS GeForce GTX 980 MATRIX Platinum

Знакомство с конструктивными особенностями GeForce GTX 980 MATRIX Platinum оставило в основном положительные эмоции. Однако, как видите, сама видеокарта не может похвастать чем-то новым. Со всеми перечисленными оверклокерскими функциями мы уже детально и подробно познакомились, детально изучив раннее выпущенные версии MATRIX-видеокарт.

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарты производились при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

С полным тестированием GeForce GTX 980, включающим анализ игровой производительности и изучение быстродействия в вычислениях, вы можете познакомиться, перейдя вот по этой ссылке.

Тестовый стенд

Процессор: Intel Core i5-4670K @4,5 ГГц
Процессорный кулер: Corsair H75
Материнская плата: ASUS Z97-DELUXE
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: LEPA G1600, 1600 Вт
Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 8.1 х64

Сравнение с другими видеокартами

Видеокарта достаточно прилично разогнана по чипу. Однако подобный фабричный оверклок нельзя назвать рекордным. Плюс высокие тактовые частоты видеокарт, построенных на основе архитектуры Maxwell, энтузиасты зачастую называют «кукурузными». Это означает, что рост мегагерц GPU увеличивает FPS в высоких разрешениях незначительно. В свою очередь, это порождает следующий факт: разница между другими кастомными GeForce GTX 980 весьма несущественна. И вы можете сами в этом убедиться, так как наша тестовая лаборатория имела честь протестировать достаточно большое количество версий этих 3D-ускорителей.

Arrows-left
Arrows-right
Reload
1 / 2

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, 3DMark

Например, в синтетике GeForce GTX 980 MATRIX Platinum оказывается стабильно быстрее ASUS GeForce GTX 980 STRIX. В 3DMark Fire Strike героиня сегодняшнего тестирования вообще оказывается быстрее всех остальных «девятьсот восьмидесятых» (Palit, GAINWARD и MSI).

Arrows-left
Arrows-right
Reload
1 / 3

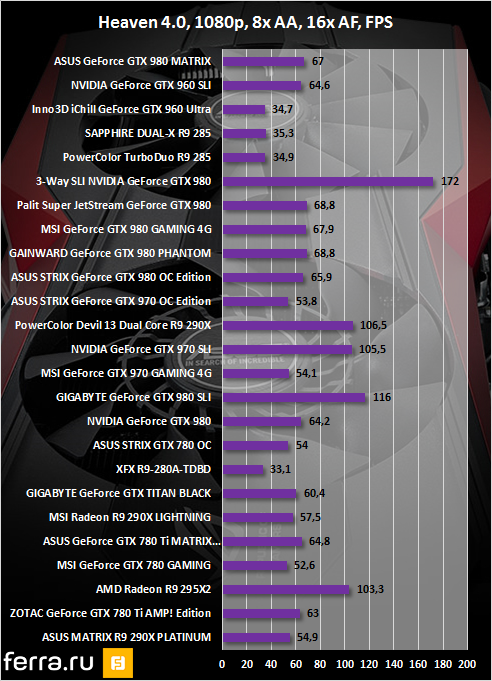

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, Heaven

Arrows-left
Arrows-right
Reload
1 / 3

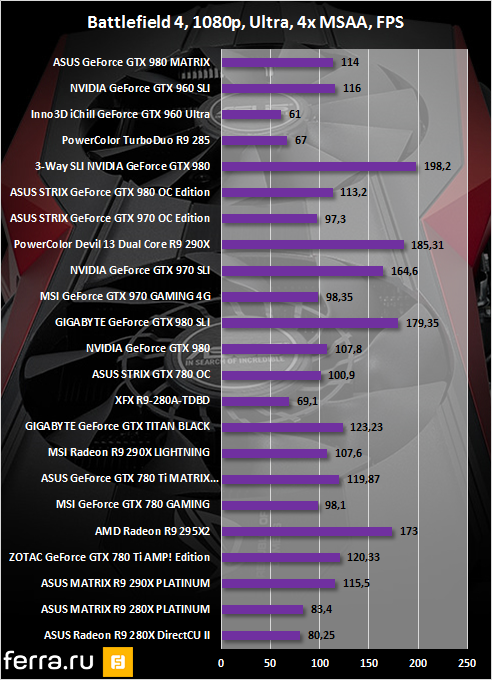

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, Battlefield 4

Arrows-left
Arrows-right
Reload
1 / 3

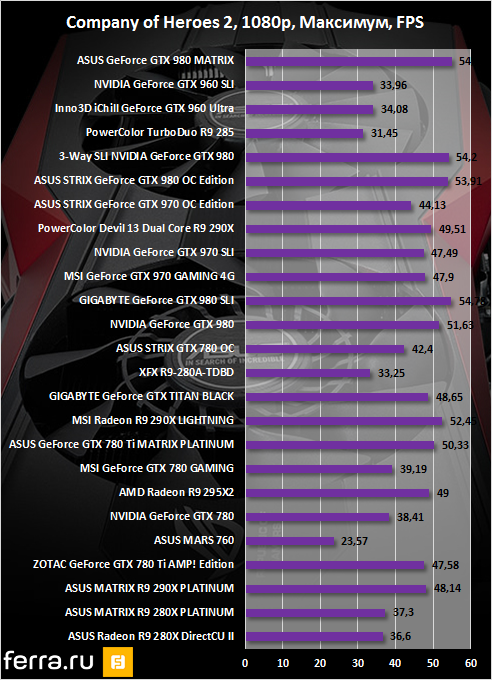

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, Company of Heroes 2

Arrows-left
Arrows-right
Reload
1 / 3

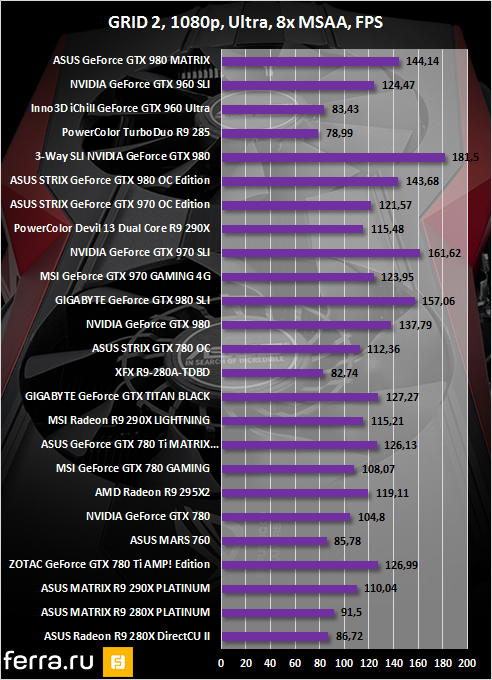

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, GRID 2

Arrows-left
Arrows-right
Reload
1 / 3

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, Metro: Last Light

Arrows-left
Arrows-right
Reload
1 / 3

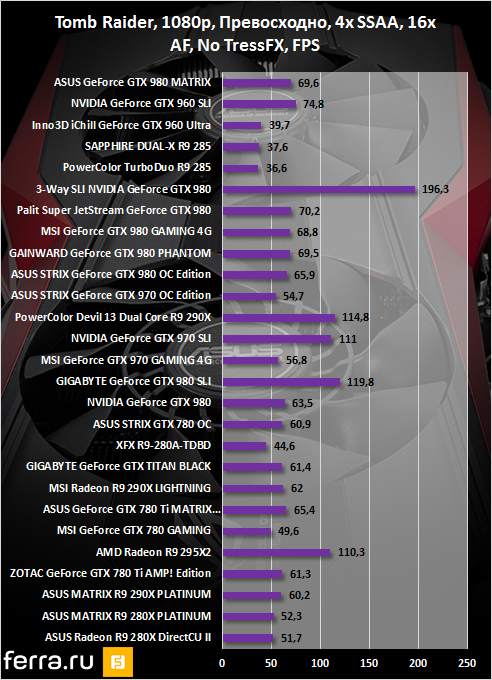

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, Tomb Raider

В играх наблюдается та же тенденция. Однако очевидно, что все протестированные GeForce GTX 980, включая MATRIX Platinum, обладают схожей производительностью. И в этом нет ничего удивительного.

В качестве промежуточного итога можно смело констатировать тот факт, что GeForce GTX 980 MATRIX Platinum обладает высоким уровнем производительности, достаточным для комфортного гейминга в современных играх при максимальных настройках качества графики в разрешениях Full HD и WQHD.

Охлаждение, шум и разгон

Установленный на GeForce GTX 980 MATRIX Platinum кулер уже давно заработал себе репутацию эффективной системы охлаждения. Очевидно, что 165-ваттный GPU GM204 не может поставить его в неловкое положение. Максимальная температура графического процессора составила всего 65 градусов Цельсия.

А вот в плане уровня шума GeForce GTX 980 MATRIX Platinum есть, куда стремиться. На расстоянии одного метра от тестового стенда наш измерительный прибор зафиксировал 41 дБ звукового давления. Работа видеокарты заметна, однако назвать 3D-усокритель очень уж шумным нельзя. И все же среди аналогов есть версии GeForce GTX 980, которые работают несколько тише. Взять хотя бы ту же GeForce GTX 980 STRIX от ASUS.

Эффективность охлаждения GPU и максимальный уровень шума ASUS GeForce GTX 980 MATRIX Platinum

Наличие металлической пластины не только увеличивает жесткость конструкции, но и служит дополнительных охладительным элементом. Так, тепло, выходящее через выводы элементов питания и чипов памяти, не передается другим комплектующим. Самым горячим местом, что неудивительно, оказалась площадка распайки GPU с обратной стороны — она прогрелась до 75 градусов Цельсия.

Нагрев ASUS GeForce GTX 980 MATRIX Platinum

Очевидно, что GeForce GTX 980 MATRIX Platinum сможет проявить себя во всей красе при экстремальном разгоне, с использованием жидкого азота. На воздухе это устройство продемонстрировало, в общем-то, стандартные оверклокерские результаты. При увеличении лимита мощности до 125% мне удалось повысить частоты чипа до стабильных 1341 МГц, а память до 1873 (7492) МГц.

Разгон ASUS GeForce GTX 980 MATRIX Platinum

Такой разгон позволил в бенчмарке 3DMark Fire Strike набрать на 5,9% больше «попугаев» в режиме Performance и на 7,8% в режиме Extreme соответственно.

Результаты тестирования ASUS GeForce GTX 980 MATRIX Platinum, 3DMark

Конкуренты и аналоги

Не буду приводить большую таблицу с перечнем характеристик других кастомных версий GeForce GTX 980. Просто размещу ссылку на мой предыдущий обзор, в котором друг с другом сравнивались сразу четыре видеокарты.

GeForce GTX 980 на любой вкус

Вывод

Еще до тестирования было ясно, что GeForce GTX 980 MATRIX Platinum — это сверхкачественная видеокарта, предназначенная для энтузиастов, оверклокеров и очень состоятельных геймеров. Производительности одного такого адаптера достаточно, чтобы комфортно играть во все современные игры на максимальных настройках качества графики в разрешениях Full HD и WQHD.

GeForce GTX 980 MATRIX Platinum оснащена очень эффективным кулером. При максимальной загрузке максимальная температура GPU не превысила 65 градусов Цельсия. Референс греется до 80 градусов Цельсия, а разницу в 15 градусов можно считать достойной. Правда, работает GeForce GTX 980 MATRIX Platinum несколько шумновато.

И все же все преимущества этой видеокарты можно ощутить лишь в экстремальных условиях, ибо устройство оснащено рядом оверклокерских функций, а также сверхнавороченной элементной базой. Есть ли смысл приобретать такой адаптер, не используя и половины его возможностей — решать, как всегда, вам.

ASUS GeForce GTX 980 MATRIX Platinum
Плюсы:Минусы
Заводской разгон;Комплект поставки;
Хороший разгонный потенциал;Высокая стоимость;
Отличная элементная база;Высокий уровень шума.
Оверклокерские «фишки».
Хороший разгонный потенциал;
Отличная элементная база;
Оверклокерские «фишки».
